Вогнутая линза, или рассеивающая, обладает уникальной оптической геометрией: её поверхности изогнуты внутрь по направлению к падающему свету. Это приводит к тому, что параллельные лучи, проходящие через такую линзу, после преломления расходятся, будто исходят из одной точки – мнимого фокуса, расположенного перед линзой.
Основная причина рассеивания света в вогнутой линзе – разность в оптической плотности между стеклом и воздухом, а также форма линзы, уменьшающая углы падения к нормали поверхности. Поскольку углы преломления увеличиваются по мере удаления лучей от оптической оси, результирующее направление становится всё более отклонённым от первоначального. Это систематическое отклонение формирует расходящийся пучок, характерный для данной оптики.
На практике это поведение имеет чёткие параметры: фокусное расстояние указывается как отрицательное, линза не формирует действительных изображений и используется, например, в очках для коррекции миопии. Понимание траектории движения света через вогнутую линзу важно при проектировании оптических систем, где требуется контроль над направлением лучей – в лазерных рассеивателях, телескопах, технической оптике.

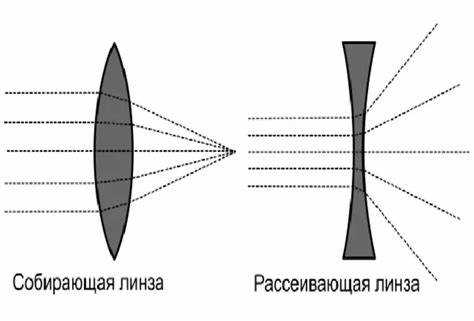

Как устроена вогнутая линза и чем она отличается от выпуклой
Вогнутая линза имеет форму, при которой её центральная часть тоньше краёв. Такая геометрия вызывает расхождение параллельных световых лучей после прохождения через линзу. Основной материал – оптическое стекло или пластик с точно заданным коэффициентом преломления, обычно от 1.5 до 1.7.
Главная особенность вогнутой линзы – наличие мнимого фокуса: преломлённые лучи расходятся, но при обратном их продолжении мысленно пересекаются в точке, лежащей по ту сторону линзы. Эта точка и есть мнимый фокус. Фокусное расстояние для вогнутой линзы отрицательное, что отражает её рассеивающие свойства.

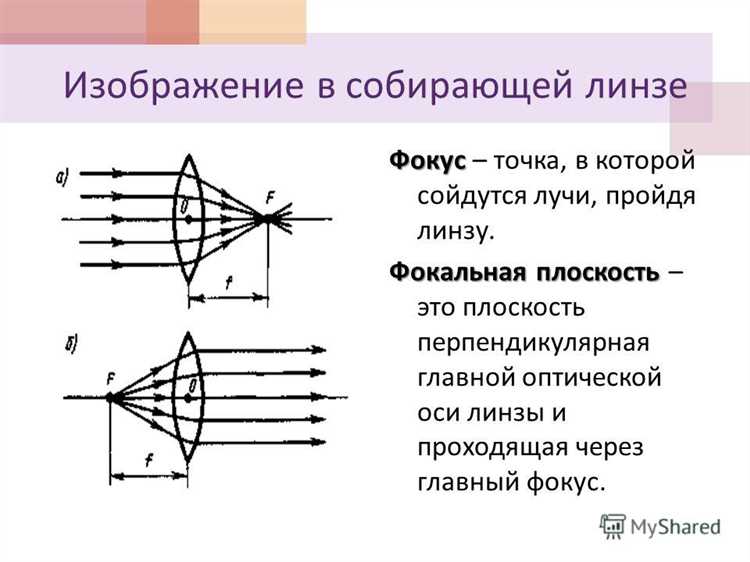

Выпуклая линза, наоборот, толще в центре. Она собирает лучи в одной точке – реальном фокусе. Такое устройство позволяет концентрировать свет, что используется, например, в увеличительных стёклах и фокусирующих объективах. Её фокусное расстояние положительное.
Ключевое отличие между этими линзами – направление преломления света: вогнутая – рассеивает, выпуклая – собирает. Это обуславливает их применение в оптике: первая – для коррекции близорукости и в рассеивателях, вторая – в лупах и фотообъективах.
Почему параллельные лучи после прохождения через вогнутую линзу расходятся
Вогнутая линза имеет отрицательную оптическую силу, поскольку её поверхность искривлена внутрь относительно источника света. При прохождении параллельных лучей через такую линзу преломление происходит на границах материала линзы, вызывая изменение направления лучей.
Каждый параллельный луч, попадая на линзу, сначала отклоняется на передней вогнутой поверхности. Затем он преломляется на задней поверхности, уходя под углом от главной оптической оси. В результате световые лучи после выхода из линзы не пересекаются, а продолжают движение под углом, визуально расходясь.
Геометрический центр искривления создаёт так называемый мнимый фокус, в котором пересеклись бы продолжения вышедших лучей, если бы их мысленно продлить назад. Это свойство позволяет точно вычислять фокусное расстояние и характеризовать линзу как рассеивающую.
Для расчётов используется формула тонкой линзы: 1/f = (n — 1)(1/R₁ — 1/R₂), где f – фокусное расстояние, n – показатель преломления материала, R₁ и R₂ – радиусы кривизны поверхностей. У вогнутой линзы хотя бы один радиус отрицательный, что влечёт за собой отрицательное значение f, подтверждающее расхождение лучей.
Понимание этого эффекта критично при проектировании оптических систем: вогнутые линзы применяются для коррекции аберраций, расширения световых пучков и управления направлением лучей в устройствах вроде лазеров и визирных приборов.

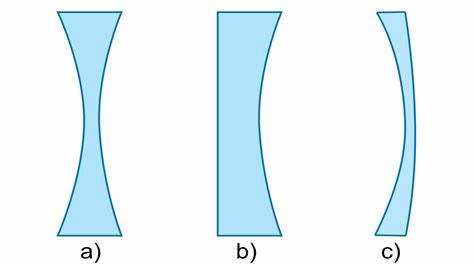

Как влияет форма поверхности линзы на направление преломления света
Форма линзы напрямую определяет поведение световых лучей при прохождении через неё. Вогнутая линза имеет поверхность, изогнутую внутрь, благодаря чему лучи, проходящие через неё, преломляются наружу от оптической оси. Это происходит из-за изменения угла падения на границе между воздухом и стеклом, а затем – между стеклом и воздухом на выходе.
Каждая точка на поверхности вогнутой линзы имеет свой локальный нормаль, и угол преломления зависит от её наклона. Луч, попадая на внутренне изогнутую поверхность, сначала преломляется в сторону нормали, затем, выходя из линзы, отклоняется от неё. В результате этого двойного преломления центральный луч слегка изменяет направление, а боковые расходятся еще сильнее.
Если радиус кривизны вогнутой поверхности мал, эффект расхождения усиливается. Поэтому для управления направлением светового пучка необходимо точно рассчитывать кривизну поверхности. Даже минимальное изменение геометрии влияет на угол преломления, что особенно важно в системах точной оптики.
Уменьшение толщины линзы ближе к краям также усиливает расхождение, поскольку угол между падающим лучом и нормалью увеличивается. При проектировании оптических систем следует учитывать соотношение между радиусами кривизны передней и задней поверхности линзы для получения требуемой траектории лучей.
Какая роль у главной оптической оси при прохождении света через вогнутую линзу
- Лучи, идущие параллельно главной оптической оси, после преломления отклоняются от оси и визуально продолжаются из фокальной точки на входной стороне.
- Если луч проходит через центр линзы (оптический центр), он не преломляется и продолжает движение прямолинейно, что упрощает построение хода лучей.
- Главная ось служит ориентиром для определения углов отклонения и симметрии преломления, особенно при построении изображений через вогнутую линзу.
- Чтобы точно определить направление преломлённого луча, всегда проверяй, параллелен ли он главной оси до входа в линзу.
- Для построения мнимого изображения предмета используй три характерных луча: параллельный оси, проходящий через центр и направленный к фокусу.
- При расчётах фокусного расстояния и увеличения ориентация относительно главной оси критична – даже малое отклонение приводит к ошибкам.
Игнорирование главной оси при анализе оптических свойств вогнутой линзы приводит к неправильной интерпретации траекторий лучей и искажённым результатам моделирования. Без чёткой привязки к оси невозможно корректно построить ход лучей и определить координаты мнимого изображения.
Где находится мнимый фокус и как он формируется в вогнутой линзе
Когда параллельные световые лучи попадают на вогнутую линзу, они преломляются и расходятся. Если продлить преломлённые лучи назад, за линзу, они пересекутся в одной точке. Эта точка и есть мнимый фокус, так как реальные лучи в ней не пересекаются.
Местоположение мнимого фокуса определяется фокусным расстоянием линзы – оно всегда отрицательно для вогнутых линз. Например, если фокусное расстояние линзы составляет -10 см, мнимый фокус будет находиться на расстоянии 10 см от центра линзы в сторону падающего света.
Формирование мнимого фокуса происходит строго за счёт геометрии линзы и показателя преломления материала. Чем более изогнута поверхность линзы и выше разность показателей преломления между линзой и окружающей средой, тем ближе мнимый фокус к линзе.
Для точного построения изображения через вогнутую линзу необходимо использовать ход трёх стандартных лучей: параллельного главной оптической оси (отражается от линзы так, будто исходит из мнимого фокуса), направленного в центр линзы (проходит без отклонения) и направленного в фокус (после линзы идёт параллельно оси).
Как рассеивающие линзы применяются в очках и оптических приборах
Вогнутые (рассеивающие) линзы активно используются для коррекции миопии – близорукости. Эти линзы расширяют проходящий световой пучок, смещая фокус изображения на сетчатке, что позволяет компенсировать удлинённую форму глазного яблока. Оптическая сила таких линз измеряется в диоптриях с отрицательным знаком, например, −2,5 дптр, указывая на степень рассеивающего действия.
В очковых системах рассеивающие линзы изготавливаются из материалов с высокой прозрачностью и минимальными аберрациями, что снижает искажения. Современные технологии позволяют наносить на них антибликовые покрытия и упрочняющие слои, обеспечивающие долговечность и комфорт при эксплуатации.
В оптических приборах, таких как лазерные системы и оптические коллиматоры, рассеивающие линзы применяются для расширения и регулировки диаметра светового пучка. Это важно для равномерного распределения света и уменьшения интенсивности в центральной зоне, что предотвращает повреждения сенсоров или глаз оператора.
В фотонике и научных измерениях рассеивающие линзы часто интегрируют в системы коррекции аберраций, чтобы компенсировать нежелательные эффекты преломления и улучшить точность фокусировки. В таких случаях подбирают параметры кривизны и материал с учетом длины волны, что позволяет достичь оптимальной оптической производительности.
Вопрос-ответ:
Почему вогнутая линза рассеивает световые лучи?
Вогнутая линза имеет форму, при которой её поверхность изгибается внутрь. Когда свет проходит через такую линзу, лучи преломляются так, что расходятся в разные стороны. Это происходит потому, что линза тоньше в центре и толще к краям, из-за чего лучи отклоняются от оптической оси, а не сходятся в одной точке, как в выпуклой линзе.
Как именно форма вогнутой линзы влияет на траекторию световых лучей?
Форма линзы влияет на угол преломления световых лучей. Вогнутая линза сужается к середине, поэтому лучи, проходя через её поверхность, преломляются так, что они отклоняются наружу, расходясь друг от друга. Из-за этого световые лучи не сходятся в фокусе, а расходятся, что и приводит к рассеиванию света.
Почему свет не собирается в одну точку после прохождения через вогнутую линзу?
Свет не собирается в одну точку, потому что вогнутая линза заставляет лучи расходиться. Поскольку поверхность линзы изгибается внутрь, лучи преломляются таким образом, что их направления расходятся от центральной оси. В отличие от выпуклой линзы, где лучи сходятся в фокусе, вогнутая линза создаёт эффект рассеивания, не образуя реального изображения в одной точке.
В каких случаях используется рассеивающая линза и почему?
Рассеивающие линзы применяются для коррекции зрения при близорукости. Они помогают рассеять световые лучи, чтобы изображение формировалось на сетчатке глаза, а не перед ней. Кроме того, такие линзы используются в оптических приборах, где необходимо расширить световой пучок или уменьшить его концентрацию.
Можно ли объяснить рассеивание света вогнутой линзой через закон преломления?
Да, рассеивание света можно объяснить с помощью закона преломления. Когда луч света переходит из одной среды в другую (например, из воздуха в стекло), его скорость меняется, что вызывает изменение направления луча. Вогнутая линза из-за своей формы изменяет направление лучей так, что они расходятся, а не сходятся, что и соответствует принципам преломления света.
