Трансформаторное масло на минеральной основе десятилетиями использовалось для изоляции и охлаждения силовых трансформаторов, однако его применение сопровождается рядом рисков: высокая воспламеняемость, токсичность, а также значительное воздействие на окружающую среду при утечках и утилизации. Эти недостатки стимулировали развитие альтернативных диэлектриков, более устойчивых к возгоранию и биологически разлагаемых.
Силоксановые жидкости обеспечивают высокий уровень термостойкости (до 200 °C), малую вязкость при низких температурах и низкую вероятность воспламенения. Их диэлектрические характеристики стабильны при длительной эксплуатации, однако стоимость остаётся выше по сравнению с минеральными маслами, что ограничивает широкое применение в распределительных сетях.
Сложные эфиры на основе растительных масел отличаются биоразлагаемостью и меньшей пожароопасностью. К ним относятся, например, натуральные эфиры, применяемые в трансформаторах с высоким уровнем экологической безопасности. Эти жидкости успешно применяются в трансформаторах, установленных в жилых зонах и водоохранных зонах. Температура воспламенения превышает 300 °C, но они требуют защиты от окисления при длительной эксплуатации.
Синтетические эфиры сочетают в себе улучшенные характеристики по сравнению с минеральными маслами и растительными аналогами: высокая температура разложения, стабильность при перепадах температур, низкая токсичность. Они устойчивы к термическому старению, что делает их подходящими для критически важных объектов с высокой нагрузкой.
При выборе альтернативы учитываются параметры эксплуатации: климат, доступ к системе охлаждения, требования по пожаробезопасности и экологии. Внедрение новых диэлектриков требует также учёта совместимости с материалами изоляции и оценки срока службы. При корректном подборе возможно значительное снижение экологических и эксплуатационных рисков без снижения надёжности оборудования.
Сравнение диэлектрических характеристик натуральных и синтетических жидкостей
Относительная диэлектрическая проницаемость у синтетических жидкостей варьируется в пределах 3,2–3,5, у натуральных – около 3,0. Это повышает их способность сохранять стабильное электрическое поле, особенно в оборудовании с высоким напряжением. Для сравнения, у минеральных масел этот показатель составляет 2,2–2,3, что ограничивает область их применения в условиях повышенных электрических нагрузок.
Потери на диэлектрическую поляризацию также ниже у синтетических жидкостей – тангенс угла диэлектрических потерь составляет 0,002–0,005 при 90 °C. У натуральных эфиров этот параметр находится в пределах 0,005–0,01. У минеральных масел он превышает 0,01, что снижает их энергоэффективность при длительной эксплуатации.
Рекомендация: для высоконагруженных подстанций предпочтение следует отдавать синтетическим жидам, особенно в условиях высокой температуры и необходимости стабильной изоляции. Натуральные жидкости целесообразны для распределительных трансформаторов, где важна биологическая совместимость и низкая токсичность при достаточном уровне изоляционной прочности.
Применение растительных масел в распределительных трансформаторах
Растительные масла, в частности на основе сложноэфирных соединений природного происхождения, применяются в распределительных трансформаторах напряжением до 36 кВ. Наиболее распространены масла, производимые из сои, рапса и подсолнечника, подвергнутые глубокой очистке и модификации антиокислительными добавками. Эти жидкости демонстрируют высокую стойкость к термическому разложению и обладают способностью к биологическому разложению свыше 95% за 28 суток по методике OECD 301.
Диэлектрическая прочность рафинированных растительных масел достигает 60–70 кВ (при зазоре 2,5 мм), что сопоставимо или превышает показатели минерального масла. Влагопоглощение при этом выше, что требует повышенного внимания к контролю за уровнем воды в изоляционной системе. При этом растительное масло может удерживать влагу в объёме, не снижая электрическую прочность, что позволяет увеличить срок службы бумажной изоляции.
Точка вспышки растительных масел выше 300 °C, что значительно снижает риск возгорания при коротких замыканиях. Это позволяет использовать такие жидкости в трансформаторах, устанавливаемых в жилых зданиях, подземных распределительных подстанциях и других местах с жёсткими требованиями к пожаробезопасности.
Преимуществом растительных масел является низкое образование шлаков при термоокислительном старении. Однако в регионах с низкими температурами необходимо учитывать высокую температуру застывания (до –10 °C), из-за чего требуется подогрев или использование масел с модифицированным составом, пригодным для эксплуатации в умеренном и холодном климате.
С точки зрения обслуживания, распределительные трансформаторы на растительных маслах не требуют кардинального изменения эксплуатационных процедур, но рекомендуется применение влагопоглощающих фильтров и регулярный анализ содержания воды и кислотного числа. Производители, такие как Nynas, Cargill и M&I Materials, предлагают линейки биоразлагаемых диэлектриков, совместимых с существующими стандартами IEC 62770 и IEEE C57.147.

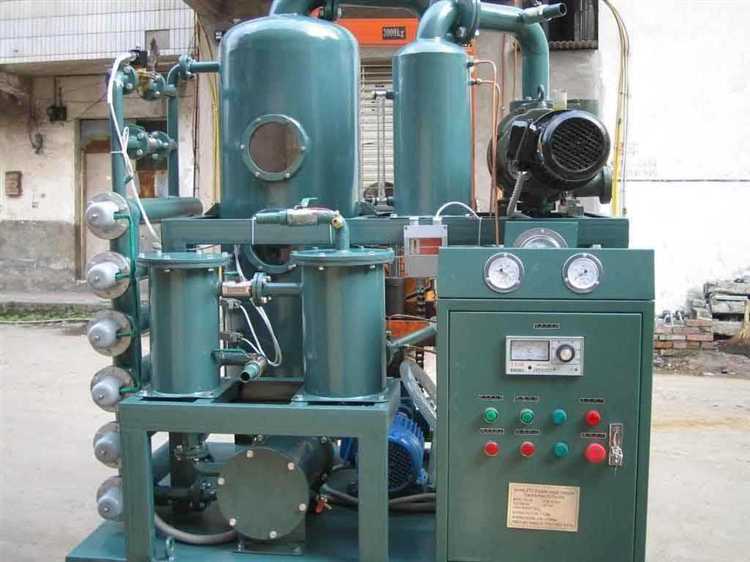

Перед переходом на растительное масло в существующем парке оборудования необходимо учесть совместимость материалов, особенно прокладок, уплотнений и бумаги. Замена минерального масла на биожидкость возможна только после полной очистки и высушивания внутреннего объёма трансформатора. В новых установках такие масла позволяют проектировать более компактные и термически нагруженные конструкции, компенсируя более высокую стоимость жидкости за счёт снижения эксплуатационных затрат.
Пожарная безопасность при использовании негорючих жидкостей
Использование негорючих жидкостей в трансформаторах снижает риск воспламенения оборудования при аварийных режимах. К таким жидкостям относятся синтетические эстеры, кремнийорганические соединения и некоторые классы высокотемпературных углеводородов с низкой воспламеняемостью.
Класс огнестойкости определяется стандартом IEC 61039. Например, синтетические эстеры относятся к классу K3 – температура самовоспламенения превышает 300 °C, а точка воспламенения – более 300 °C. Для сравнения, минеральное масло имеет точку воспламенения около 155 °C. Это критически влияет на поведение трансформатора при пробое или перегреве.
При эксплуатации оборудования с негорючими жидкостями допускается сокращение противопожарных разрывов и уменьшение объема противопожарных барьеров. Это особенно актуально в условиях плотной городской застройки или при установке трансформаторов внутри зданий. В ряде стран такие трансформаторы допускается устанавливать без дополнительной защиты вблизи жилых помещений.
В случае возгорания синтетических эстеров выделяется меньше токсичных продуктов сгорания по сравнению с минеральными маслами. Это снижает опасность для персонала и упрощает требования к вентиляции в помещениях с силовым оборудованием.
Тем не менее, при проектировании необходимо учитывать совместимость негорючих жидкостей с материалами уплотнений, а также корректировать температурные допуски, поскольку некоторые из них могут обладать более высокой вязкостью при низких температурах.
Для подтверждения пожарной безопасности требуется проведение испытаний в соответствии с IEC 61100 и оценка теплового класса изоляционной системы. При этом эксплуатационные данные показывают, что при правильной эксплуатации трансформаторы с негорючими жидкостями демонстрируют устойчивую работу при пониженных рисках воспламенения даже в условиях короткого замыкания.
Особенности эксплуатации трансформаторов с силиконовой жидкостью
Силиконовые жидкости, такие как полиметилсилоксаны, применяются в трансформаторах преимущественно в условиях, где требуется повышенная термическая и пожарная безопасность. Их рабочий температурный диапазон – от −50 °C до +180 °C, что позволяет использовать оборудование в регионах с экстремальным климатом и при высоких тепловых нагрузках.
Одним из ключевых эксплуатационных преимуществ является низкая воспламеняемость. Температура вспышки силиконовой жидкости превышает 300 °C, а температура самовоспламенения – около 400 °C. Это делает такие трансформаторы предпочтительными для подземных и внутренних установок, особенно в густонаселённых или взрывоопасных зонах.
Силиконовая жидкость обладает стабильными диэлектрическими свойствами при различных температурах. Её типичное пробивное напряжение – не ниже 40 кВ/2,5 мм, а относительная диэлектрическая проницаемость составляет около 2,7, что снижает электрические потери по сравнению с минеральными маслами.
Однако при эксплуатации требуется учитывать повышенную стоимость самой жидкости и сложности в её утилизации. Силиконы медленно разлагаются в окружающей среде, и при аварийном проливе их сбор и удаление требуют специальных мер. Кроме того, материал уплотнений и прокладок должен быть совместим с силиконовыми жидкостями, поскольку ряд полимеров может набухать или терять прочность.
В процессе обслуживания важно контролировать уровень влаги: несмотря на гидрофобность, влага может попадать в систему при нарушении герметичности, снижая изоляционные свойства. Рекомендуется ежегодная проверка показателей пробивного напряжения и содержания влаги, а также термического старения жидкости.

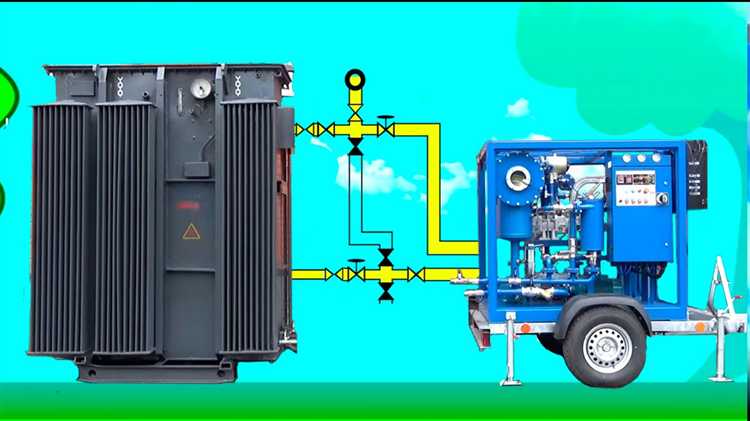

При замене масла на силиконовую жидкость необходимо полное удаление остатков старого диэлектрика из системы. Остатки минерального масла, особенно окисленного, снижают стабильность новой заливки и могут вызвать локальные перегревы.
Силиконовые жидкости применяются в основном в трансформаторах мощностью до 63 МВА и напряжением до 145 кВ. При более высоких уровнях напряжения их использование требует дополнительных технико-экономических обоснований и согласований с производителями оборудования.
Совместимость альтернативных жидкостей с существующим оборудованием
При переходе на альтернативные диэлектрические жидкости требуется оценка их химической и физической совместимости с компонентами трансформатора. В первую очередь проверяется взаимодействие с изоляционными материалами – бумагой, прессшпоном, лакотканью. Силиконовые и растительные жидкости обладают различной степенью проникновения в целлюлозную изоляцию, что влияет на сушку и дегазацию оборудования.
Силиконовые жидкости характеризуются низкой совместимостью с некоторыми герметиками и лакокрасочными покрытиями, особенно при длительном контакте при высокой температуре. Перед заправкой ими ранее использовавшегося трансформатора необходимо провести полную замену уплотнителей, изготовленных на основе нитрил-бутадиенового каучука (NBR), на фторкаучуковые (FKM).
Растительные масла (на основе сложных эфиров) требуют особого внимания к остатку старого масла. Допустимое содержание минерального масла в смеси не должно превышать 7–10 %, иначе ухудшается биоразлагаемость и теряется заявленный экологический эффект. Поэтому при переходе необходимо полное сливание и промывка бака.
Металлические части, такие как медные и алюминиевые обмотки, не вступают в реакцию с альтернативными жидкостями при условии соблюдения температурного режима. Однако при перегревах в присутствии влаги возможны реакции окисления, особенно в среде натуральных эфиров, что требует контроля за содержанием влаги в системе.
Перед внедрением альтернативных жидкостей рекомендуется проводить лабораторные испытания на вырезках из изоляции, прокладок и уплотнителей, а также оценивать взаимодействие с поверхностями, ранее контактировавшими с минеральным маслом. Только после подтверждения полной совместимости допускается опытная эксплуатация.
Утилизация и экологические параметры заменителей трансформаторного масла
Заменители трансформаторного масла включают синтетические жидкости, растительные масла и силиконовые жидкости, каждый из которых имеет собственные особенности утилизации и экологического воздействия.
Растительные масла поддаются биологическому разложению и классифицируются как биоразлагаемые материалы с высоким показателем коэффициента разложения (около 80–90% за 28 дней по стандарту OECD 301B). Это снижает риск загрязнения почвы и водных объектов при случайных разливах.
Синтетические жидкости на основе полиалкилбензолов и полиалкилсилоксанов требуют специализированной переработки, поскольку обладают стойкостью к биодеградации и могут накапливаться в окружающей среде. Их утилизация предполагает сбор, очистку и переработку на специализированных предприятиях с использованием методик химического или термического восстановления.
Силиконовые жидкости, характеризующиеся высокой термостойкостью и устойчивостью к окислению, не поддаются быстрому биоразложению. Для их утилизации применяют методы термической деструкции и регенерации с последующим использованием в технических целях, что минимизирует отходы.
- Рекомендуется организовать сбор использованных жидкостей в герметичные емкости для предотвращения утечек.
- При утилизации необходимо соблюдать нормы по содержанию диоксинов и фуранов, особенно при термической обработке синтетических жидкостей.
- Использование растительных масел снижает нагрузку на экосистемы, сокращая количество токсичных отходов и облегчая процессы очистки.
- Регулярный мониторинг состояния жидкостей позволяет своевременно выявлять необходимость замены и предотвращать экологические инциденты.
Экологический анализ жизненного цикла показывает, что растительные масла обеспечивают наименьшее воздействие на окружающую среду при условии правильной утилизации, тогда как синтетические и силиконовые жидкости требуют более строгих мер контроля и переработки.
Опыт зарубежных электросетей по применению жидкостей нового поколения
В Европе и Северной Америке несколько крупных энергокомпаний внедряют альтернативные диэлектрические жидкости вместо традиционного трансформаторного масла. Основное внимание уделяется эстеровым жидкостям (натуральным и синтетическим) и силиконовым компаундам.
- В Германии оператор сети TenneT использует трансформаторы с натуральными эстеровыми жидкостями, что позволило снизить риск пожаров и увеличить интервалы технического обслуживания. Эксплуатация таких трансформаторов показала стабильные диэлектрические характеристики при температурах до +120 °C.
- В США компания PG&E провела масштабные испытания трансформаторов с синтетическими эстеровыми маслами. Результаты подтвердили улучшенную устойчивость к старению бумажной изоляции и уменьшение выделения токсичных продуктов при авариях.
- В Канаде Hydro-Québec применяет силиконовые жидкости в силовых трансформаторах повышенной мощности. Эти жидкости обеспечивают высокую термическую стабильность и негорючесть, что повышает пожаробезопасность объектов и снижает затраты на страхование.
Рекомендации зарубежных операторов включают:
- Обязательный контроль качества и совместимости жидкости с конструкционными материалами трансформатора на этапе ввода в эксплуатацию.
- Использование модернизированных систем мониторинга температуры и состояния изоляции с учетом специфики новых жидкостей.
- Планирование периодической диагностики, учитывающей особенности термического и химического поведения альтернативных жидкостей.
На основании практики зарубежных электросетей внедрение жидкостей нового поколения требует адаптации эксплуатационных регламентов и подготовки персонала. Однако экономия на противопожарных мерах и увеличенный срок службы оборудования компенсируют начальные затраты.
Экономические аспекты перехода на альтернативные изоляционные жидкости
Стоимость альтернативных изоляционных жидкостей на 15–40% выше традиционного трансформаторного масла, однако суммарные эксплуатационные затраты часто оказываются ниже за счёт уменьшения риска пожаров и снижения требований к противопожарной защите. Например, использование силиконовых и эстеровых жидкостей позволяет сократить расходы на системы пожаротушения и страхование оборудования на 20–30%.
Срок службы трансформаторов с альтернативными жидкостями увеличивается на 10–25%, что снижает частоту и стоимость капитального ремонта. Экономия достигается также за счёт меньшей потребности в замене жидкости – растительные масла демонстрируют повышенную устойчивость к окислению и требуют реже проведение регенерации.
Затраты на утилизацию альтернативных жидкостей в ряде случаев ниже, особенно если используется биоразлагаемый эстер, что уменьшает расходы на экологические сборы и штрафы. Важно учитывать стоимость модернизации оборудования для совместимости с новыми жидкостями, которая окупается в течение 3–5 лет за счёт снижения операционных издержек.
Оптимизация закупок и внедрение стандартизированных решений позволяют снизить цену альтернативных жидкостей на 10–15% при крупных объемах. Рекомендуется проводить детальный экономический анализ с учётом локальных условий, учитывая не только прямые затраты, но и потенциал снижения аварийности и экологических рисков.
Вопрос-ответ:
Какие основные типы альтернатив трансформаторному маслу используются в современных электросетях?
Среди альтернатив трансформаторному маслу выделяют растительные масла (например, на основе рапса или сои), силиконовые жидкости и синтетические жидкости. Растительные масла характеризуются высокой биологической разлагаемостью и улучшенной пожарной безопасностью. Силиконовые жидкости обеспечивают стабильность при высоких температурах и не горят, что снижает риски возгорания. Синтетические жидкости обладают хорошими электрическими свойствами и устойчивы к окислению, что увеличивает срок службы оборудования.
Как переход на альтернативные жидкости влияет на безопасность эксплуатации трансформаторов?
Замена традиционного трансформаторного масла на негорючие или биологически разлагаемые жидкости снижает риск пожаров и взрывов в случае аварий. Многие альтернативные жидкости имеют более высокие температуры воспламенения и меньшую токсичность продуктов горения, что улучшает общую пожарную безопасность. Это особенно актуально в городских и промышленных зонах с высокой плотностью объектов и людей.
Какие экономические факторы следует учитывать при внедрении заменителей трансформаторного масла?
Экономика перехода зависит от стоимости самой жидкости, затрат на переоборудование или адаптацию трансформаторов, а также от расходов на обслуживание и утилизацию. Хотя некоторые альтернативные жидкости могут быть дороже традиционного масла, их использование сокращает расходы на страхование и повышает безопасность, что снижает потенциальные убытки. Также важна долговечность жидкости и снижение частоты технических вмешательств.
Как совместимость альтернативных жидкостей с существующими трансформаторами влияет на выбор изоляционной жидкости?
Не все заменители можно использовать в трансформаторах, спроектированных для традиционного масла, без доработок. Некоторые жидкости требуют изменения уплотнений, материалов прокладок и конструкции резервуаров, поскольку могут взаимодействовать с компонентами оборудования. Перед применением необходимо провести испытания на совместимость, чтобы избежать повреждений и утечек, что обеспечивает надежность работы и длительный срок эксплуатации.
Какие экологические преимущества имеют растительные масла по сравнению с минеральным трансформаторным маслом?
Растительные масла быстро разлагаются в природе, имеют низкий уровень токсичности и не накапливаются в окружающей среде. В случае разлива они наносят меньше вреда почве и водным экосистемам. В отличие от минеральных масел, которые содержат потенциально опасные углеводороды, растительные аналоги считаются безопаснее для экологии и проще поддаются утилизации, что снижает негативное воздействие на окружающую среду.
Какие основные типы альтернатив трансформаторному маслу применяются в современных электросетях?
В качестве заменителей традиционного трансформаторного масла используют растительные масла, синтетические жидкости и силиконовые масла. Растительные масла — это масла на основе натуральных растительных жиров, которые обладают хорошими изоляционными свойствами и биоразлагаемостью. Синтетические жидкости создаются на химической основе и отличаются стабильностью при высоких температурах, а также устойчивостью к окислению. Силиконовые масла характеризуются негорючестью и высокой термостойкостью, что снижает риск пожара. Выбор конкретного типа зависит от требований к безопасности, экологичности и технических характеристик оборудования.
Какие технические и эксплуатационные особенности стоит учитывать при переходе на альтернативные изоляционные жидкости?
При использовании заменителей трансформаторного масла необходимо учитывать совместимость жидкости с материалами обмоток и прокладок, изменения в теплопередаче и диэлектрической прочности. Некоторые альтернативные жидкости обладают более высокой вязкостью, что может влиять на охлаждение трансформатора. Также важно контролировать стабильность жидкости к старению и способность выдерживать электрические нагрузки без снижения изоляционных свойств. При эксплуатации следует регулярно проводить диагностику состояния жидкости и оборудования, чтобы своевременно выявлять возможные изменения и поддерживать надежность электросети.
