Строчный трансформатор – специализированный элемент, широко используемый в телевизионной и радиотехнической аппаратуре для формирования высоковольтных импульсов и обеспечения работы строчной развертки. Его конструкция рассчитана на передачу импульсов с частотой десятков килогерц, что позволяет эффективно создавать напряжение до нескольких киловольт с минимальными потерями.

В современных условиях строчные трансформаторы находят применение не только в традиционных системах отображения, но и в различных импульсных источниках питания, устройствах с высоким коэффициентом преобразования напряжения, а также в схемах обратной связи для стабилизации работы электронных компонентов. Их универсальность обусловлена возможностью адаптации к разным схемотехническим решениям и типам нагрузки.

Для практического использования важно учитывать параметры трансформатора – индуктивность, максимальный ток, частоту переключения и изоляционные свойства. Рекомендуется применять строчные трансформаторы с запасом по токовой нагрузке и использовать ферритовые сердечники с низкими потерями для повышения КПД. Это обеспечит долговечность и стабильность работы в прикладных устройствах.

Как использовать строчный трансформатор для питания высоковольтных устройств

Как использовать строчный трансформатор для питания высоковольтных устройств

Строчные трансформаторы широко применяются для создания высоковольтных источников питания благодаря их способности генерировать напряжения от 5 до 30 кВ при частоте порядка 15-30 кГц. Для подключения высоковольтного устройства к строчному трансформатору необходимо учитывать номиналы и параметры обмоток, чтобы обеспечить стабильную и безопасную работу.

Первым шагом является измерение сопротивления первичной и вторичной обмоток для определения их исправности и оценки характеристик. Вторичная обмотка, как правило, рассчитана на высокое напряжение, поэтому важно обеспечить надежную изоляцию и избегать коротких замыканий.

Для питания высоковольтных устройств от строчного трансформатора рекомендуется использовать импульсный генератор с частотой согласованной с трансформатором (обычно 15-25 кГц). Типичный входной ток при таком режиме находится в пределах 0,1–0,5 А, что позволяет эффективно использовать компактные источники питания.

Для безопасного использования следует применять высоковольтные диоды и конденсаторы на выходе трансформатора, формируя выпрямитель и фильтр. Это обеспечит стабильное постоянное напряжение, необходимое для питания электронных приборов, таких как катодные лампы, газоразрядные индикаторы или высоковольтные пробники.

Проверка работы осуществляется путем измерения выходного напряжения с помощью высоковольтного делителя напряжения или специализированного измерительного оборудования. Оптимальное рабочее напряжение не должно превышать паспортных характеристик трансформатора для предотвращения перегрева и выхода из строя.

Таким образом, строчный трансформатор при правильном подборе компонентов и соблюдении техники безопасности становится надежным элементом для питания разнообразных высоковольтных устройств в диапазоне от 5 до 30 кВ с частотой работы около 20 кГц.

Настройка и подключение строчного трансформатора к источникам переменного тока

Настройка и подключение строчного трансформатора к источникам переменного тока

Подключение строчного трансформатора к источнику переменного тока требует точного соблюдения параметров напряжения и частоты. Обычно строчные трансформаторы рассчитаны на работу с напряжением 110–220 В и частотой 50 или 60 Гц. Первичная обмотка трансформатора подключается напрямую к сети через защитный предохранитель, рассчитанный на ток, превышающий номинальный на 20-30% для обеспечения безопасности.

Перед подключением следует проверить целостность обмоток мультиметром в режиме измерения сопротивления. Значение сопротивления первичной обмотки обычно находится в пределах 10–50 Ом, а вторичной – от нескольких сотен Ом до нескольких килоом в зависимости от конструкции. Короткое замыкание или разрыв обмоток свидетельствуют о неисправности.

После подключения к сети следует измерить выходное напряжение на вторичной обмотке, оно должно соответствовать техническим характеристикам трансформатора (например, 15-30 кВ для строчных трансформаторов). Отклонения более чем на 10% требуют регулировки или замены трансформатора.

Рекомендуется использовать дополнительный конденсатор фильтра для снижения помех и повышения стабильности выходного сигнала. Подключение должно осуществляться через изолированные провода с учетом минимизации индуктивных потерь.

При настройке стоит избегать длительной работы трансформатора без нагрузки, чтобы предотвратить перегрев и преждевременный выход из строя. В случае необходимости измерения тока первичной обмотки используйте амперметр с соответствующим диапазоном.

Подключение к источникам переменного тока с нестабильной частотой или напряжением требует применения дополнительных стабилизаторов и защитных устройств, включая автоматические выключатели и варисторы, для предотвращения повреждений трансформатора.

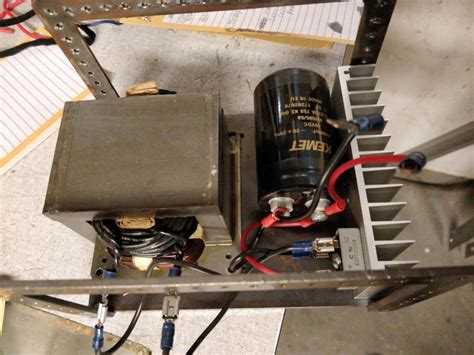

Применение строчного трансформатора в самодельных инверторах и импульсных источниках питания

Строчные трансформаторы часто применяют в самодельных инверторах и импульсных источниках питания благодаря их высокой частоте переключения и способности работать с напряжениями свыше 10 кВ. В инверторах строчные трансформаторы обеспечивают эффективное преобразование постоянного напряжения в переменное с частотами в диапазоне 15–100 кГц, что значительно снижает габариты и массу устройства.

Для стабильной работы самодельного инвертора с использованием строчного трансформатора важно правильно подобрать параметры: количество витков первичной и вторичной обмоток, сечение проводников и изоляцию. Рекомендуется использовать провод с диаметром не менее 0,3 мм и тщательно изолировать обмотки для предотвращения пробоев при высоких напряжениях.

Импульсные источники питания с применением строчных трансформаторов выгодно использовать в схемах с широтно-импульсной модуляцией (ШИМ). Благодаря быстрому нарастанию и спаду тока в обмотках обеспечивается минимизация потерь и повышение КПД. Важно учитывать индуктивность трансформатора и выбирать рабочую частоту с учетом резонансных характеристик, чтобы избежать перегрева и снижения ресурса.

Ниже приведена типовая таблица с основными параметрами строчных трансформаторов, применяемых в самодельных инверторах и импульсных источниках питания:

Параметр Диапазон значений Рекомендации
Частота переключения 15–100 кГц Подбирать под конкретную схему, избегать резонансных частот
Напряжение вторичной обмотки 5–20 кВ Использовать высококачественную изоляцию, выдерживающую напряжение
Диаметр провода 0,3–0,5 мм Обеспечивает оптимальное сопротивление и тепловыделение
Количество витков первичной обмотки 10–30 Зависит от требуемой выходной мощности и частоты
Количество витков вторичной обмотки 300–1000 Подбирается в соответствии с необходимым выходным напряжением

При использовании строчных трансформаторов в самодельных импульсных источниках питания рекомендуется предусмотреть системы защиты от перегрузок и коротких замыканий. Оптимальное расположение и крепление трансформатора в корпусе уменьшит электромагнитные помехи и повысит надежность работы всей схемы.

Для повышения эффективности часто применяют ферритовые сердечники с высокой магнитной проницаемостью и минимальными потерями, что улучшает индуктивные свойства и снижает паразитные токи.

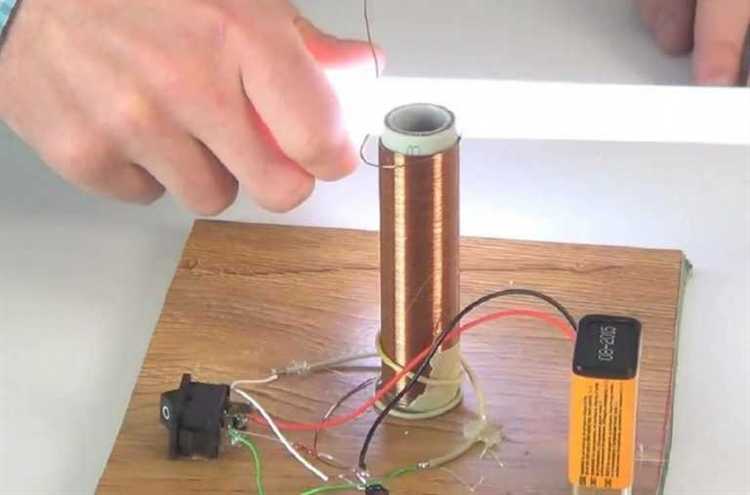

Переделка строчного трансформатора для создания высоковольтных импульсов

Переделка строчного трансформатора для создания высоковольтных импульсов

Для трансформации строчного трансформатора в источник высоковольтных импульсов требуется переработка его первичной и вторичной обмоток, а также обеспечение корректного импульсного управления.

Основные этапы переделки:

  1. Разборка и подготовка трансформатора:

    • Измерить сопротивление обмоток для определения первичной и вторичной.
    • Удалить штатные дополнительные обмотки, не участвующие в генерации импульсов.
  2. Перемотка вторичной обмотки:

    • Использовать эмалированный провод диаметром 0.1–0.3 мм для увеличения числа витков.
    • Количество витков варьируется в диапазоне 1000–2000, зависит от требуемого напряжения.
    • Обмотку наматывать равномерно, без пересечений, избегая повреждений изоляции.
  3. Усиление изоляции:

    • Пропитать намотку лаком ПЭ или использовать электроизоляционную ленту для предотвращения пробоев.
    • Обеспечить дополнительную изоляцию между первичной и вторичной обмотками.
  4. Первичная обмотка и схема управления:

    • Первичная обмотка должна содержать 5–10 витков толстого провода (0.8–1.5 мм).
    • Для создания импульсов применяют ключи на MOSFET или транзисторах с частотой от 15 до 30 кГц.
    • Обязательно использование защитных диодов и элементов сглаживания, чтобы исключить обратные выбросы напряжения.
  5. Проверка и тестирование:

    • Подключить трансформатор к импульсному генератору с ограничением тока.
    • Измерять выходное напряжение с помощью высоковольтного делителя или специализированного пробника.
    • Оценить стабильность и амплитуду импульсов, при необходимости корректировать число витков и параметры управления.

Переделанный строчный трансформатор способен генерировать импульсы напряжением от 5 до 20 кВ, что подходит для питания неоновых ламп, газоразрядных трубок и устройств ионной очистки. Важно строго соблюдать правила техники безопасности при работе с высоким напряжением и обеспечить надежное заземление и изоляцию.

Использование строчного трансформатора в ламповых усилителях и радиотехнике

Использование строчного трансформатора в ламповых усилителях и радиотехнике

Строчные трансформаторы обладают высокой частотой переключения и значительным коэффициентом трансформации, что делает их подходящими для применения в ламповых усилителях и радиотехнике. В ламповых схемах их используют для получения стабильного высокого напряжения накала и анода, а также для формирования импульсных сигналов с узкой длительностью.

Для питания накала ламп строчный трансформатор обеспечивает гальваническую развязку и устойчивое напряжение с амплитудой, достаточной для поддержания стабильной термоионизации катодов. Использование обмоток с высоким числом витков позволяет получить напряжение 6,3 В или 12,6 В с минимальными потерями и без необходимости в громоздких сетевых трансформаторах.

В радиотехнических устройствах строчные трансформаторы применяются для формирования высоковольтных импульсов в генераторах и преобразователях частоты. Их конструкция позволяет создавать импульсы с фронтами порядка нескольких микросекунд, что улучшает качество модуляции и повышает эффективность работы радиопередающих устройств.

При переделке строчного трансформатора для использования в ламповых усилителях важно учитывать электрическую емкость обмоток и возможность насыщения сердечника. Оптимальным решением является уменьшение количества витков первичной обмотки и использование прерывателей с низкой индуктивностью для снижения паразитных потерь и улучшения стабильности выходных параметров.

Монтаж трансформатора следует производить с применением экранирующих материалов, чтобы минимизировать наводки и электромагнитные помехи, которые негативно влияют на качество звука и радиосигнала. Подключение должно включать защитные резисторы и диодные цепочки для стабилизации тока и предотвращения обратных перенапряжений.

Для достижения требуемых характеристик рекомендуется использовать строчные трансформаторы с ферритовым сердечником, оптимизированным под частоты 15–50 кГц, что соответствует частотам развертки и обеспечивает надежную работу ламповых каскадов и радиотехнических схем.

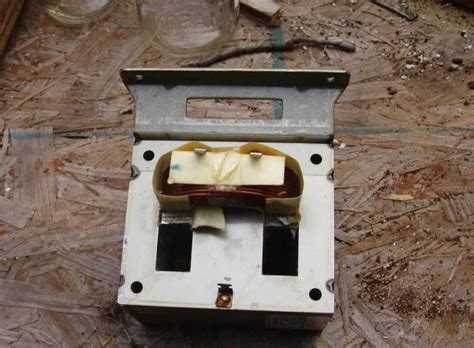

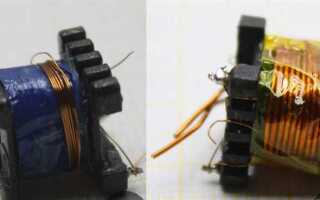

Особенности ремонта и замены обмоток строчного трансформатора

При выходе из строя строчного трансформатора одной из наиболее уязвимых частей оказываются высоковольтные и управляющие обмотки. Их повреждение нередко сопровождается межвитковыми пробоями, что делает невозможной дальнейшую эксплуатацию узла. Восстановление обмоток возможно, но требует точного соблюдения параметров и технологий.

Перед началом работ необходимо удалить корпус заливки. Для этого применяют нагрев феном до температуры около 120 °C с последующим аккуратным извлечением заливочной массы. Полное удаление эпоксидной смолы важно для доступа к обмоткам и магнитопроводу.

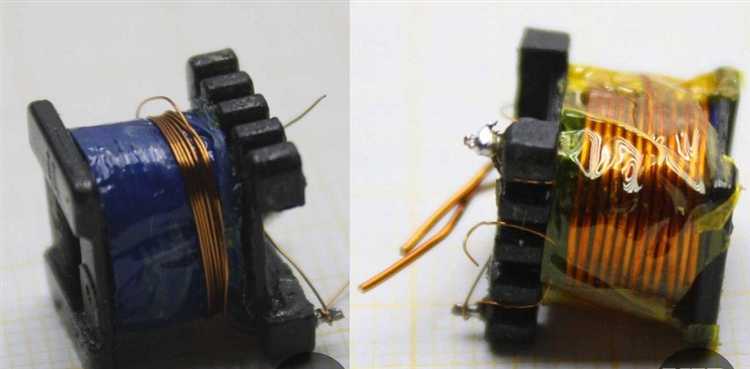

Основные этапы замены обмоток:

  1. Определить конфигурацию родной обмотки: число витков, диаметр провода, шаг намотки и направление.
  2. Удалить повреждённую обмотку, стараясь сохранить её структуру для точного копирования.
  3. Намотать новую обмотку эмалированным проводом соответствующего диаметра. Для высоковольтных секций применяют провод с усиленной изоляцией, например ПЭТВ-2 или ПЭЛШО.
  4. Обеспечить межслойную изоляцию лакотканью или каптоновыми прокладками. Недопустимо использование изоляции с пробоями или следами старения.
  5. Фиксировать обмотку лаком на основе полиуретана или фторопласта с высокой термостойкостью.

При замене управляющей (обратной) обмотки важно строго соблюдать индуктивность и полярность, так как от неё зависит корректная работа генерации обратного хода. Изменения в количестве витков могут привести к искажению сигналов и перегреву транзистора выходного каскада.

После сборки трансформатор необходимо испытать на пробой с помощью мегомметра при напряжении не менее 2 кВ. Также желательно выполнить проверку осциллографом, наблюдая форму импульсов на выходе. При отклонениях – пересмотреть намотку или изоляцию.

Не рекомендуется использовать замену оригинальных обмоток на произвольные «по наитию» – особенно в строчной развёртке телевизоров и мониторов. Нарушение параметров может вызвать резонансные перегрузки и выход из строя других компонентов схемы.

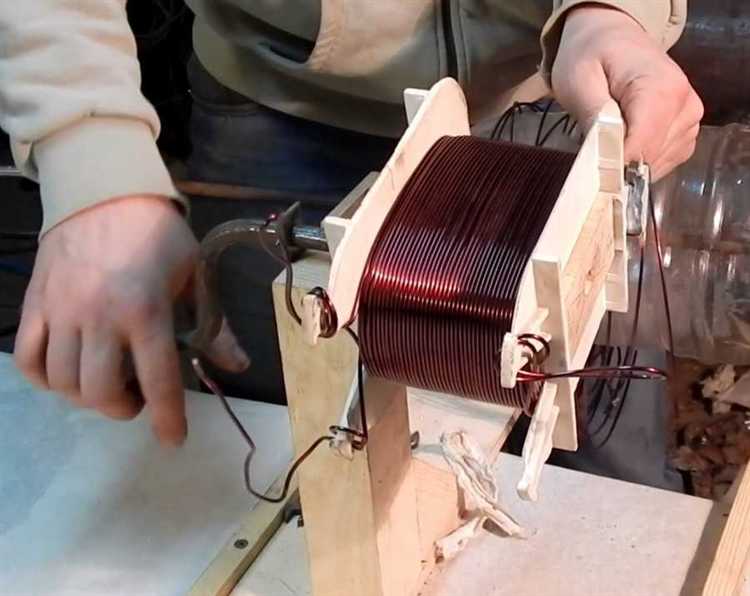

Для ускорения ремонта целесообразно использовать моточные станки с цифровым счётчиком витков. В случае невозможности восстановления – подбирается аналогичный трансформатор по схеме, индуктивности и габаритам, при этом учитывается тип строчной развёртки (однокаскадная, с демпфером, с умножителем).

Методы измерения параметров строчного трансформатора для корректной эксплуатации

Методы измерения параметров строчного трансформатора для корректной эксплуатации

Следующий критически важный параметр – межобмоточное сопротивление. Оно определяется омметром с высоким разрешением. У исправного трансформатора сопротивление между первичной и вторичной обмоткой стремится к бесконечности, в то время как внутренняя обмотка показывает значения от 0.1 до 5 Ом в зависимости от типа. Наличие утечек указывает на межвитковое пробивание и требует замены трансформатора.

Для оценки состояния высоковольтной обмотки применяется метод разрядного теста с использованием конденсатора и пробника на искровом промежутке. Полученная длина искры даёт представление о максимальном генерируемом напряжении. Важно соблюдать технику безопасности, так как напряжение может превышать 20 кВ.

Проверка коэффициента трансформации осуществляется с подачей на первичную обмотку низковольтного переменного сигнала (например, 1 В, 10 кГц), при этом на выходе измеряется напряжение на соответствующих обмотках. Расчётное отношение напряжений должно соответствовать номинальному для конкретной модели.

Для диагностики обрыва или короткого замыкания внутри трансформатора используется импульсный пробник (ring tester). Подключение пробника к обмотке должно вызывать затухающие колебания; их отсутствие или быстрый спад свидетельствует о замыкании или значительном сопротивлении цепи.

При эксплуатации в импульсных схемах важно учитывать форму выходного сигнала. Измерения осциллографом на рабочей частоте (обычно 15–20 кГц) позволяют контролировать форму и амплитуду напряжения. Аномалии указывают на перегрев или дефекты в магнитопроводе.

Точный контроль параметров строчного трансформатора позволяет избежать выхода из строя блоков питания, генераторов и других устройств, где он применяется, а также повысить надёжность всей схемы в целом.

Вопрос-ответ:

Можно ли использовать строчный трансформатор для питания неоновых ламп, и какие особенности при этом учитывать?

Да, строчный трансформатор подходит для питания неоновых ламп благодаря высокому напряжению на выходе. Однако важно учесть, что его выходной ток ограничен, поэтому он подходит только для небольших инсталляций. Также необходимо использовать ограничивающий резистор, чтобы избежать пробоя изоляции лампы. При подключении следует соблюдать полярность и обеспечить достаточную вентиляцию, так как трансформатор может нагреваться при длительной работе.

Какие модификации нужно внести в строчный трансформатор, чтобы использовать его в самодельном электрошокере?

Для использования в электрошокере нужно заменить оригинальную схему запуска трансформатора на компактную генераторную схему с транзистором и управляющим резистором. Вторичная обмотка используется без изменений, так как она уже рассчитана на высокое напряжение. Также важно установить искровой разрядник на выходе и предусмотреть ограничение по току для повышения безопасности устройства. Не рекомендуется применять такой трансформатор без защитного корпуса.

Как определить, какая именно обмотка является первичной у строчного трансформатора?

Первичную обмотку можно определить по количеству витков и толщине провода — она обычно состоит из меньшего количества витков более толстого провода. Часто она расположена ближе к корпусу трансформатора. Также можно воспользоваться тестером: при подаче коротких импульсов напряжения на предполагаемую первичную обмотку следует наблюдать реакцию на других выводах. Наличие высоковольтного отклика укажет на правильность выбора.

Какие меры предосторожности нужно соблюдать при работе со строчным трансформатором, подключенным к высоковольтной цепи?

Нельзя прикасаться к выводам трансформатора при его работе — даже при отсутствии нагрузки на выходе остаётся напряжение, способное пробить кожу. Используйте изолированные инструменты и резиновые перчатки. При испытаниях трансформатор должен быть закреплён на диэлектрической подложке, а питание — подаваться через ограничительный резистор. После отключения питания обязательно разрядите высоковольтные конденсаторы, если они есть в схеме.

Можно ли применять строчный трансформатор в качестве высоковольтного источника для ионизатора воздуха?

Да, строчный трансформатор часто используется для питания самодельных ионизаторов. Его высокое напряжение позволяет эффективно создавать коронный разряд, необходимый для ионизации воздуха. Необходимо подключить трансформатор через простейший генератор (например, на таймере 555 или мультивибраторе), и установить выводной электрод с острым концом. Однако важно изолировать все контактные части и предусмотреть устойчивый корпус, исключающий доступ к разъёмам.
