Правильная организация котельной в частном доме – это не только вопрос комфорта, но и безопасности, энергоэффективности и долговечности всей отопительной системы. Компоновка оборудования, подбор теплогенераторов и соблюдение технических норм напрямую влияют на эксплуатационные расходы и стабильность работы.
Ключевым элементом котельной является котёл – газовый, электрический, твердотопливный или комбинированный. При выборе мощности учитывается расчет теплопотерь дома: 1 кВт на 10 м² при высоте потолков до 2,7 м. Дополнительный запас в 15–20% необходим для учета пиковых нагрузок и работы ГВС. В частных домах площадью более 150 м² часто устанавливают двухконтурные котлы или отдельные бойлеры косвенного нагрева.
Обвязка котла включает циркуляционные насосы, расширительный бак, систему автоматики, фильтры и запорную арматуру. Для двухэтажных домов требуется гидравлическая развязка контуров – гидрострелка или буферная ёмкость. Насосы подбираются по напору и расходу: 0,6–0,8 м³/ч на каждые 10 кВт тепловой мощности.
Помещение котельной должно соответствовать СНиП 42-01-2002: отдельная комната площадью не менее 6 м², высота потолков – от 2,5 м, естественная вентиляция с трёхкратным обменом воздуха в час. Для газовых котлов необходим дымоход с диаметром от 130 мм и герметичный канал для приточного воздуха.
Точное проектирование и качественный монтаж оборудования исключают риск теплопотерь, снижают расходы на обслуживание и увеличивают срок службы системы отопления. В частном доме котельная становится сердцем инженерных коммуникаций, требующим грамотного подхода и продуманной реализации.
Если нужно – могу подготовить пошаговое руководство или список необходимого оборудования.

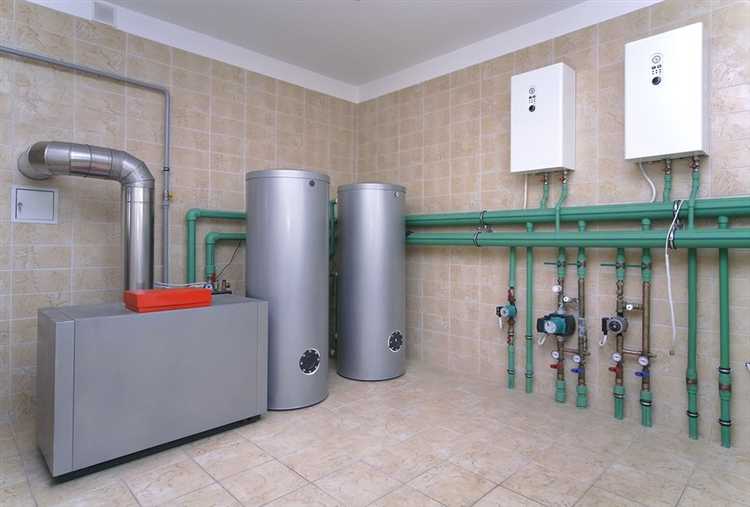

Выбор типа котла: газовый, твердотопливный или электрический
Определение типа котла зависит от доступности энергоресурсов, мощности, удобства эксплуатации и затрат на обслуживание. Рассмотрим особенности каждого варианта.
- Газовый котёл
Требует подключения к магистральному газу. Средняя стоимость оборудования – от 40 000 до 150 000 руб. Расход: 1 куб. м газа даёт около 9 кВт·ч тепла. КПД – до 95%. Автоматизация полная, управление – дистанционное или программируемое. Требуется дымоход и вентиляция. Обязателен ежегодный сервис и договор с газовой службой.
- Твердотопливный котёл
Работает на дровах, угле, пеллетах. Подходит для участков без газа и нестабильного электроснабжения. Стоимость – от 60 000 руб. Дрова обеспечивают до 4 кВт·ч с 1 кг топлива. Требует ручной загрузки топлива, чистки золы и регулярной прочистки дымохода. Эффективность – 70–90% в зависимости от модели. Пеллетные котлы позволяют автоматизировать подачу топлива, но стоят дороже – от 120 000 руб.
- Электрический котёл
Максимально прост в установке: не требует дымохода, не производит выбросов. Стоимость – от 15 000 руб. Мощность подбирается из расчёта 1 кВт на 10 м², с запасом. При стоимости электроэнергии 6 руб./кВт·ч отопление дома 150 м² потребует ~25 000 руб./мес. Подходит как резервный источник. Ограничен мощностью электросети – потребуется трёхфазное подключение для котлов свыше 12 кВт.
При стабильной подаче газа оптимален газовый котёл. В автономных условиях – пеллетный с бункером. При отсутствии дымохода – электрокотёл, но с учётом тарифа на электричество.
Перед покупкой учитывайте климат региона, теплоизоляцию дома, график проживания и мощность вводимых коммуникаций.
Если хочешь дополнение по критериям расчёта мощности или подбору котла по площади – могу сделать подробный разбор или наглядный пример.
Обвязка котла: насосы, расширительный бак и предохранительная арматура
Циркуляционный насос устанавливается на подающей или обратной линии в зависимости от типа системы. Для закрытых систем предпочтительна установка на обратке перед котлом, чтобы насос работал при более низкой температуре, увеличивая срок службы. Мощность насоса выбирается по гидравлическому расчету: учитываются длина трубопровода, диаметр, количество поворотов и сопротивление арматуры. Для стандартного дома площадью до 200 м², как правило, достаточно насоса с напором 4–6 м и производительностью 2–3 м³/ч.
Расширительный бак в закрытой системе компенсирует температурное расширение теплоносителя. Его объем рассчитывается как 10% от общего объема системы, включая котел, радиаторы и трубы. Например, при объеме теплоносителя 150 л требуется бак не менее 15 л. Мембранный бак устанавливается на обратке, ближе к котлу, желательно до насоса, чтобы исключить скачки давления в зоне его работы.
В обязательную обвязку входит группа безопасности: автоматический воздухоотводчик, предохранительный клапан и манометр. Она монтируется на подающем трубопроводе непосредственно после котла, без запорной арматуры между котлом и группой. Клапан подбирается по мощности котла: на 24 кВт – с уставкой 3 бар и пропускной способностью не менее 100 кг/ч. Воздухоотводчик устанавливается в верхней точке для эффективного удаления воздуха из системы.
Все элементы обвязки должны быть доступны для обслуживания. Установка байпасов и отсечных кранов допустима только там, где не нарушается безопасность и циркуляция. Использование автоматических воздухоотводчиков на каждом радиаторе повышает эффективность системы и снижает риск завоздушивания.
Система дымоудаления и вентиляции в котельной
Дымоудаление в котельной частного дома должно обеспечивать быстрый и безопасный отвод продуктов сгорания. Для этого применяется коаксиальный или классический дымоход. Коаксиальный тип используется с газовыми котлами закрытого типа: труба в трубе позволяет одновременно удалять дым и подавать воздух для горения. Диаметр коаксиального дымохода подбирается строго по паспорту котла, чаще всего 60/100 мм или 80/125 мм.
Для твердотопливных и атмосферных газовых котлов используется вертикальный дымоход из нержавеющей стали или керамики. Обязательное условие – термоизоляция по всей длине и высота не менее 5 метров с учетом необходимой тяги. Минимальное расстояние от верхнего среза дымохода до конька кровли – 0,5 м. На выходе устанавливается дефлектор для защиты от осадков и стабилизации тяги.
Вентиляция организуется по приточно-вытяжному принципу. Приток воздуха обеспечивается через отверстие в нижней части стены сечением не менее 8 см² на каждый кВт мощности котла. При мощности 30 кВт – это не менее 240 см². Отверстие должно быть защищено металлической сеткой и открыто в любое время года.
Вытяжная вентиляция выполняется отдельным каналом с вертикальным выходом выше уровня кровли. Диаметр канала – от 120 мм, материал – оцинкованная сталь или негорючий воздуховод. Расстояние от верхней точки канала до пола – не менее 2 м. В помещении котельной запрещено использовать вентиляторы, нарушающие естественную тягу.
Датчики контроля загазованности и автоматическое отключение подачи топлива при превышении ПДК обязательны для газовых котельных. Их установка регламентируется СП 402.1325800.2018. Вентиляция и дымоход должны проходить ежегодную проверку на предмет засоров, утечек и тяги.

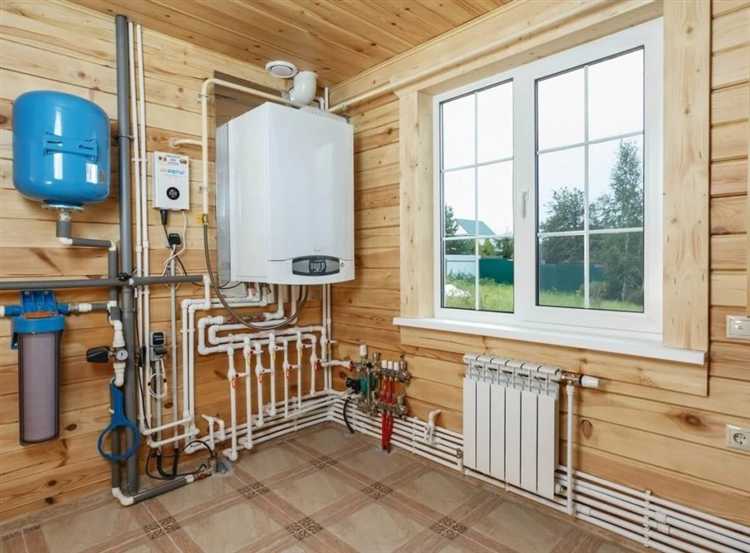

Требования к размещению оборудования и минимальные размеры помещения
Для установки газового котла мощностью до 30 кВт минимальная площадь котельной должна составлять не менее 4 м² при объёме помещения не менее 8 м³. Высота потолков – от 2,5 м. Должен быть обеспечен свободный доступ к оборудованию со всех сторон: не менее 0,7 м перед котлом и по 0,3 м сбоку.
Обязательна естественная вентиляция: приточный канал диаметром от 15 см² на каждый кВт мощности и вытяжной канал с выходом выше конька крыши. Окно для естественного освещения – минимум 0,03 м² на каждый кубометр объёма помещения, с форточкой или другим устройством проветривания.
Дверь в котельную должна открываться наружу и иметь ширину не менее 80 см. Если котел работает на твердом топливе, требуется установка негорючего основания под оборудование и размещение на расстоянии не менее 1,2 м от легковоспламеняющихся конструкций. Между котлом и стеной – зазор не менее 10 см, а при отсутствии теплоизоляции – не менее 25 см.
Газовый котел должен быть подключён к дымоходу с вертикальным участком длиной не менее 0,5 м. Диаметр дымохода подбирается в соответствии с паспортом котла, отклонения запрещены. Обратный уклон дымохода недопустим.
Электрические котлы можно размещать в любых помещениях с соблюдением расстояний до стен и мебели – минимум 50 см спереди и 10 см сбоку. Обязателен отдельный автомат на щитке и заземление в соответствии с ПУЭ.
Автоматика управления отоплением и безопасность эксплуатации
Для эффективной работы автоматики необходимы уличный датчик температуры, комнатный термостат и датчики обратной подачи теплоносителя. Уличный датчик позволяет реализовать погодозависимое регулирование, адаптирующее температуру подачи к внешним условиям, снижая расход топлива до 20% в межсезонье. Комнатный термостат обеспечивает точную поддержку заданной температуры в жилом помещении, отключая котёл при достижении цели.
Безопасность котельной обеспечивается многоуровневой системой защиты. Обязателен монтаж предохранительного клапана, сбрасывающего избыточное давление при его превышении (обычно свыше 3 бар). Также критично наличие датчика тяги при использовании дымоходных котлов – при ухудшении тяги автоматика блокирует подачу газа. Дополнительно применяется термостатический ограничитель температуры, отключающий горелку при перегреве теплоносителя (выше 95 °C).
Газовые котлы должны подключаться через стабилизатор напряжения или источник бесперебойного питания (ИБП) с чистой синусоидой. Это предотвращает выход из строя электронного модуля управления и циркуляционных насосов при скачках напряжения. Важно выбирать автоматику с функцией самодиагностики и журналом ошибок для упрощения обслуживания.
Рекомендуется установка автономного GSM- или Wi-Fi-модуля для удалённого контроля и оповещений о неисправностях. Это особенно важно при длительном отсутствии владельцев – при аварийной ситуации уведомление позволяет оперативно принять меры и избежать повреждений системы отопления или промерзания труб.

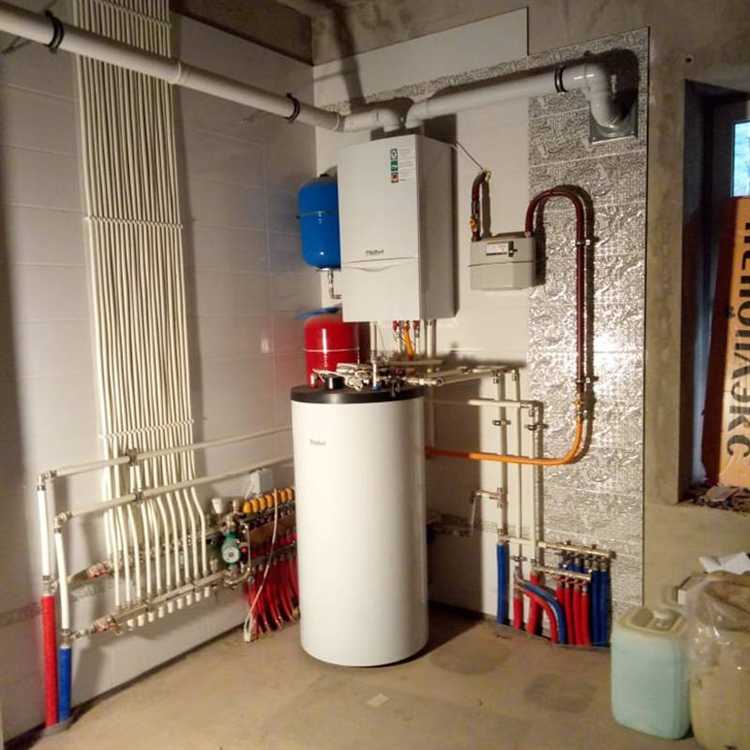

Организация теплоснабжения: коллекторы, радиаторы и тёплый пол
Для эффективного теплоснабжения частного дома применяется комплексное использование коллекторов, радиаторов и системы тёплого пола. Коллекторный узел обеспечивает равномерное распределение теплоносителя по контурам, снижая гидравлическое сопротивление и позволяя индивидуально регулировать температуру в каждой зоне. Оптимальный диаметр труб коллектора для частного дома – 25–32 мм, с выходами на каждый контур не менее 16 мм.
Радиаторы выбирают исходя из тепловой нагрузки помещения. Для стандартных жилых комнат рекомендуются панельные стальные радиаторы высотой 500–600 мм с тепловой мощностью от 500 до 1500 Вт на секцию. Расстояние от пола до низа радиатора должно составлять 100–120 мм для правильной циркуляции воздуха. Установка терморегуляторов на каждый радиатор позволяет снизить расход топлива до 15%.
Тёплый пол дополняет систему отопления, обеспечивая равномерный прогрев поверхности пола и снижая потребность в высоких температурах теплоносителя. Для частного дома оптимальна укладка труб с шагом 150 мм в жилых помещениях и 100 мм в зонах с повышенными теплопотерями, например, в ванных комнатах. Максимальная температура теплоносителя для тёплого пола – 45–50 °C, что снижает риск перегрева и повышает комфорт.
Рекомендуется использовать систему с раздельным управлением радиаторами и тёплым полом через коллектор с гидравлическим разделителем и циркуляционными насосами. Такой подход минимизирует перепады давления и увеличивает срок службы оборудования. Применение автоматических клапанов и термостатов на коллекторах обеспечивает гибкую настройку микроклимата в каждом помещении.
Вопрос-ответ:
Какое оборудование необходимо для котельной в частном доме?
Для обустройства котельной требуется несколько основных компонентов: котёл (газовый, электрический или твердотопливный), циркуляционный насос, расширительный бак, система автоматического управления и безопасности, а также трубопроводы и фитинги для подачи и возврата теплоносителя. В зависимости от выбранного типа отопления могут добавляться дополнительные элементы, например, дымоход или бак-накопитель.
Какие требования предъявляются к помещению котельной в частном доме?
Помещение для котельной должно соответствовать нормам по площади, вентиляции и противопожарной безопасности. Обычно минимальная площадь — около 4 квадратных метров. Важно обеспечить качественный приток свежего воздуха и удаление продуктов сгорания. Стены и пол желательно выполнить из негорючих материалов, а доступ к оборудованию — свободным и удобным для обслуживания.
Как выбрать тип котла для частного дома?
Выбор котла зависит от нескольких факторов: источника энергии (газ, электричество, твердое топливо), площади дома, климатических условий и бюджета. Газовые котлы считаются удобными и экономичными, но требуют подключения к газовой сети. Электрические — проще в установке, но более затратны в эксплуатации. Твердотопливные котлы подойдут там, где доступен дровяной или угольный ресурс. При выборе важно также учитывать мощность оборудования и его возможности по регулировке работы.
Какие меры безопасности необходимы при установке котельного оборудования?
Безопасность — ключевой момент при монтаже котельной. Необходимо установить систему автоматического контроля температуры и давления, предохранительные клапаны, а также обеспечить исправную работу вентиляции. Электрические компоненты должны быть защищены от влаги и короткого замыкания. Регулярное техническое обслуживание и проверка состояния оборудования помогут предотвратить аварии. Кроме того, важно соблюдать правила установки согласно строительным и пожарным нормам.
