Мастер выключатель – это централизованное устройство управления электропитанием, позволяющее одним нажатием отключить или включить подачу электричества во всей квартире или в определённых группах потребителей. Наиболее часто устанавливается у входа в жилое помещение, чтобы обеспечить быстрый доступ при выходе или в экстренных ситуациях. Основная задача – повышение безопасности и удобства управления электроснабжением.
Использование мастер выключателя особенно актуально в квартирах с большим количеством бытовой техники, умными устройствами и многоконтурной разводкой. Его установка позволяет минимизировать риски короткого замыкания, случайного перегрева приборов и лишнего энергопотребления при длительном отсутствии жильцов. Помимо прочего, такая система может интегрироваться в сценарии «умного дома», автоматически отключая свет, розетки и системы климат-контроля.

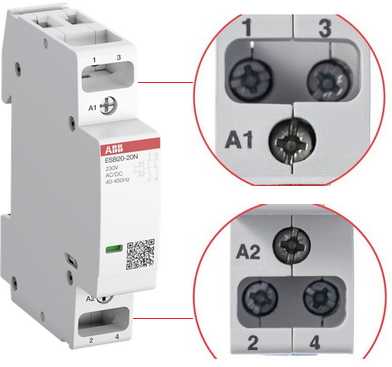

Для реализации мастер-выключателя применяются модульные устройства: автоматические выключатели с дистанционным управлением, контакторы с катушкой на 230 В, а также системы с радиоуправлением. Существует возможность установки как с нуля в процессе электромонтажа, так и в готовую проводку при условии достаточного пространства в распределительном щите. При выборе оборудования важно учитывать суммарную нагрузку и тип управляемых линий – силовых, осветительных или смешанных.
Правильная установка требует соблюдения стандартов ПУЭ, надёжного подключения всех управляющих и силовых цепей, а также учёта сценариев отключения – полное обесточивание или выборочное. Важно обеспечить возможность ручного включения системы в обход автоматического режима, особенно в случаях технического сбоя или отсутствия питания в управляющем контуре.
Для чего нужен мастер выключатель и как он работает
Основная задача мастер выключателя – обеспечение электробезопасности и энергосбережения. Его установка особенно актуальна в квартирах с большим количеством электроприборов, в которых владельцы регулярно покидают жильё на длительное время или сдают его в аренду.
- Позволяет мгновенно отключить питание всей квартиры при экстренных ситуациях (короткое замыкание, запах гари, утечка тока).
- Обеспечивает удобство при отъезде – исключается необходимость обходить каждый автомат в щите.
- Снижает риск пожара, вызванного оставленными включёнными приборами, особенно при длительном отсутствии жильцов.
- Удобен для тех, кто практикует ночное отключение питания для снижения электромагнитного фона.
Работа мастер выключателя основана на размыкании основной питающей линии. Он устанавливается до всех групповых автоматов и может быть реализован в одном из двух вариантов:

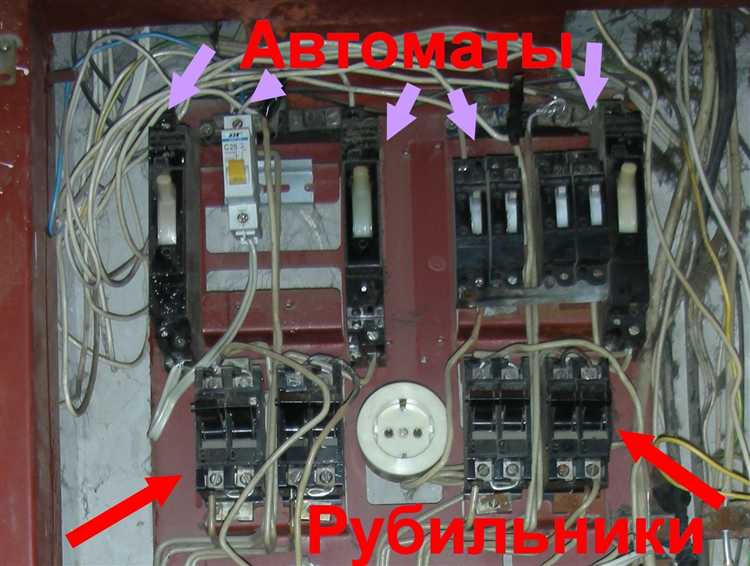

- Механический рубильник. Простое и надёжное решение, монтируется непосредственно в электрощите. При отключении разрывает фазный и, при необходимости, нулевой провод.

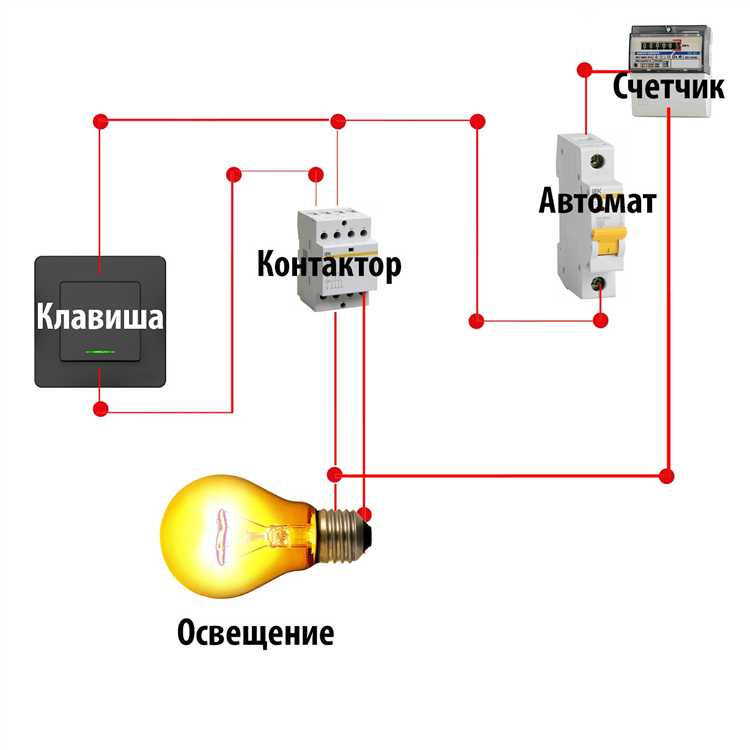

- Контактор с кнопкой управления. Более продвинутый вариант, позволяющий дистанционное отключение. Кнопка или выключатель может быть установлен на видимом месте – например, у выхода из квартиры. Контактор, управляемый слаботочной цепью, размыкает силовые линии внутри щита.
Для корректной работы важно учитывать номинальный ток, коммутационную способность и тип подключения. При выборе устройства необходимо также учитывать тип электропроводки и общую нагрузку в сети.
Где правильно разместить мастер выключатель в квартире
Оптимальное место для установки мастер выключателя – рядом с входной дверью в квартиру. Это позволяет быстро обесточить все линии при выходе из помещения, не проходя по комнатам и не проверяя каждый выключатель по отдельности.

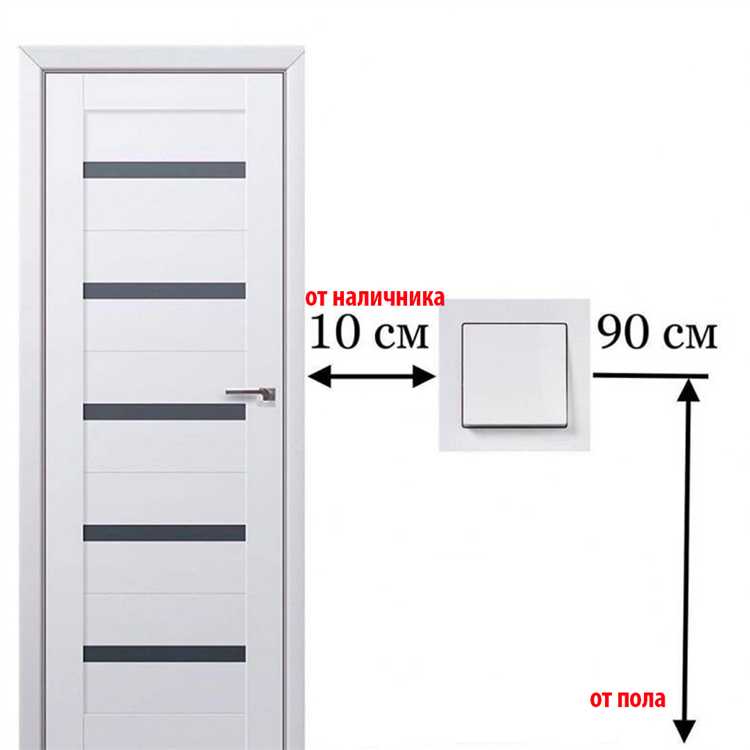

Выключатель должен быть установлен на высоте 90–120 см от уровня пола – в пределах зоны комфорта для большинства пользователей. Расположение выше может затруднить доступ, особенно для детей и пожилых людей, а ниже – привести к случайным срабатываниям.
Важно обеспечить свободный доступ к выключателю – не следует располагать его за мебелью, шторами или в узких нишах. Он должен быть сразу видим и доступен при входе и выходе.
Если в квартире два входа (например, в частных домах или многоуровневых апартаментах), рекомендуется установить по одному мастер выключателю у каждого входа. Они могут быть объединены в схему с дистанционным управлением, что обеспечит удобство независимо от точки входа.
При наличии систем «умного дома» размещение мастер выключателя может быть интегрировано в центральную панель управления, расположенную в прихожей. В этом случае следует предусмотреть дублирующую механическую кнопку, независимую от программного обеспечения.
В случае квартир с электрощитком за пределами помещения (например, в подъезде), мастер выключатель устанавливают после вводного автомата, уже внутри квартиры. Это обеспечивает быструю локальную возможность отключения без доступа к общему щиту.
Какие типы мастер выключателей бывают и чем они отличаются
Механические мастер выключатели устанавливаются в распределительном щите и управляют питанием всей квартиры за счёт отключения вводного автомата. Они просты по конструкции, не требуют дополнительных настроек и функционируют без участия электроники. Их выбирают для квартир с минимальной автоматизацией и низким уровнем цифровизации электросети.
Кнопочные выключатели с реле представляют собой систему из кнопки, расположенной у входа, и управляющего реле в щитке. После нажатия на кнопку реле отключает напряжение на группах автоматов или контакторах. Это позволяет реализовать централизованное отключение освещения и розеток без разрыва силовой цепи вручную.
Беспроводные мастер выключатели работают по радиоканалу (Zigbee, Z-Wave, Wi-Fi) и интегрируются с умными домами. Команды передаются на центральный контроллер или модульное реле, что даёт возможность управлять питанием дистанционно, в том числе через смартфон. Их целесообразно применять в квартирах с продвинутыми системами автоматизации.
Сенсорные панели управления часто комбинируют функцию мастер выключателя с другими сценариями: отключение освещения, блокировка розеток в детской, активация режима «уход из дома». Они устанавливаются в удобном месте у входа и связаны с исполнительными модулями в щитке по проводной или беспроводной линии.
Выбор типа мастер выключателя зависит от архитектуры электросети, предпочтений по управлению и требований к автоматизации. Для стандартных решений достаточно механических устройств или кнопок с реле. В более сложных случаях рекомендуется использовать интеллектуальные или беспроводные системы.
Подключение мастер выключателя к электрической схеме квартиры

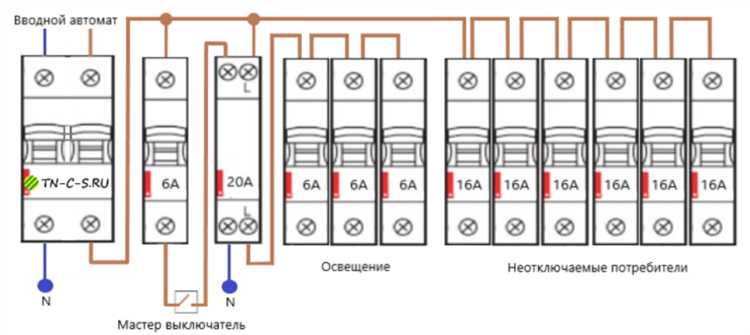

Мастер выключатель подключается в распределительном щите и выполняет функцию центрального разрыва питания для заранее определённых групп или всей квартиры. Чаще всего используется двухполюсной автомат, который устанавливается после вводного автомата, но до всех остальных потребителей.

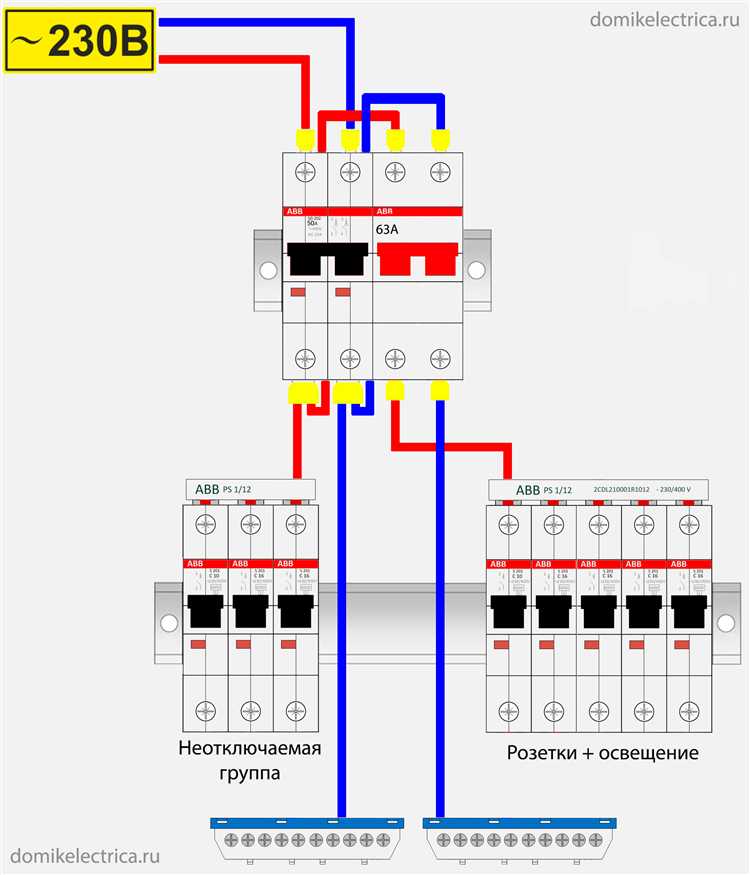

Для корректного подключения необходимо выделить отдельную шину, через которую мастер выключатель будет подавать питание на группы автоматов, отвечающих за освещение, розетки, бытовые приборы. Это позволяет отключать питание в жилых зонах, не затрагивая, например, холодильник или сигнализацию, подключённые напрямую к вводному автомату через отдельный дифференциальный или автоматический выключатель.
Подключение выполняется медным проводом сечением не менее 6 мм² для квартир с максимальной нагрузкой до 10 кВт. Все соединения должны выполняться с применением клеммных зажимов или шин, рассчитанных на соответствующий ток. Запрещено использовать скрутки или временные соединения.
Мастер выключатель должен иметь маркировку и быть размещён в верхней части щита для визуальной доступности. Для управления можно использовать либо сам корпус автомата, либо выносную кнопку с контактором, если управление планируется с удалённой точки.
Перед установкой следует рассчитать суммарную нагрузку всех линий, которые будут контролироваться мастер выключателем. Номинал автомата должен соответствовать этому значению, но при этом не превышать допустимый ток вводного автомата. Рекомендуется использовать устройства с индикацией состояния или световой сигнализацией, чтобы быстро оценивать статус системы.
Требования к безопасности при установке мастер выключателя
Перед началом монтажа мастер выключателя необходимо полностью обесточить распределительный щит квартиры. Работа под напряжением категорически запрещена, даже если отключается только одна линия – следует отключить вводной автомат и убедиться в отсутствии напряжения с помощью индикатора.
Выключатель должен устанавливаться в распредкоробке, щите или на DIN-рейке в корпусе, соответствующем степени защиты не ниже IP20. При размещении вблизи влажных зон (санузел, кухня) необходимо использовать корпуса с IP44 и выше.
Для подключения кабелей используется только медный провод сечением, соответствующим номинальному току автоматического выключателя. Для большинства квартирных линий рекомендуется сечение не менее 1,5 мм² для освещения и 2,5 мм² для розеточных групп. Все соединения выполняются клеммными колодками или автоматическими зажимами, скрутки и изолента не допускаются.

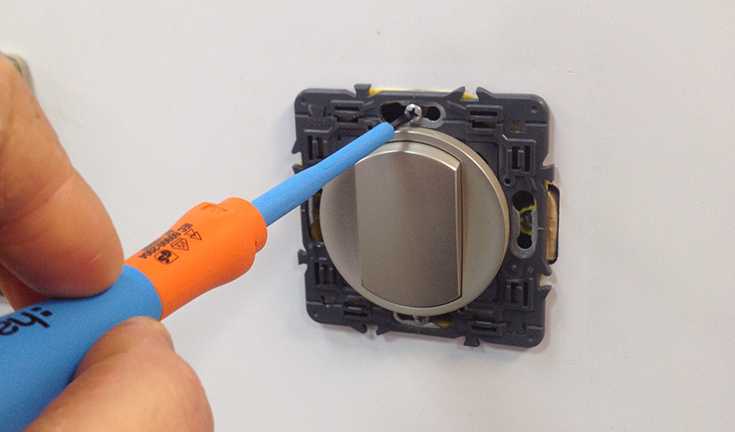

Контакты выключателя должны быть надежно зажаты, без перегрева или ослабления. После монтажа проводится визуальный осмотр на предмет повреждений изоляции, перегибов и недопустимого перегрева токоведущих элементов.
Запрещено подключать мастер выключатель в разрыв заземляющего или нулевого защитного проводника. Он должен управлять исключительно фазными цепями. При этом важно соблюдать фазировку: на выключатель должна поступать именно фаза, а не ноль.
Если предусмотрено дистанционное управление (например, реле с Wi-Fi), оборудование должно иметь сертификаты соответствия и быть рассчитано на использование в бытовых электрических сетях 230 В. Подключение и настройка устройств с радиомодулями выполняется в точном соответствии с инструкцией производителя.
После завершения установки необходимо провести проверку работы всех цепей при включённом и отключённом мастер выключателе, контролируя, чтобы обесточивались только предусмотренные контуры. Особое внимание уделяется аварийному отключению: оно должно быть мгновенным и полным.
Выбор автоматики и комплектующих для мастер выключателя
Главным элементом мастер выключателя выступает автоматический выключатель (автомат) с номинальным током, соответствующим общей нагрузке квартиры. Обычно для стандартной жилой площади выбирают автоматы на 40–63 А в зависимости от установленной мощности и типа электропроводки.
При выборе автомата учитывайте следующие параметры:
- Тип автомата: для жилых помещений оптимальны автоматы типа B или C, где B – для менее мощных цепей (освещение), C – для цепей с индуктивными нагрузками (розетки, бытовая техника).
- Номинальный ток: определяется суммарной мощностью потребителей и запасом по току, чтобы избежать ложных срабатываний.
- Характеристика срабатывания:
Для повышения надежности рекомендуется выбирать автоматы с заводским сертификатом и от известных производителей, что гарантирует качество комплектующих и соответствие техническим нормам.
Комплектующие к мастер выключателю включают:
- Контактные клеммы и шинные мосты: должны иметь достаточную площадь контакта и соответствовать сечению проводников.
- Корпус или монтажная панель: для удобства установки и защиты от внешних воздействий.
- Дополнительные модули защиты: УЗО или дифференциальные автоматы, которые могут быть интегрированы для повышения безопасности.
- Маркировка и обозначения: необходимы для правильного подключения и дальнейшего обслуживания.
При подключении мастер выключателя важно использовать провода с сечением не менее 6 мм² для обеспечения надежности и минимизации нагрева. Подбор автоматов и комплектующих следует согласовывать с проектной документацией или рекомендациями электрика с учетом особенностей квартиры.
Проверка работоспособности мастер выключателя после установки
После монтажа мастер выключателя необходимо выполнить поэтапную проверку для подтверждения корректной работы и безопасности. В первую очередь, отключите главный ввод и убедитесь в полном отсутствии напряжения с помощью индикаторной отвертки или мультиметра.
Подключив питание, проверьте, что при включении мастер выключателя питаются все связанные с ним цепи. Для этого можно последовательно включать и выключать мастер выключатель, контролируя наличие напряжения на розетках и светильниках в квартире.
Обратите внимание на отсутствие искрения и посторонних шумов в самом выключателе во время переключения. Любые щелчки, запах гари или перегрев корпуса свидетельствуют о неправильной установке или неисправности.
Для дополнительной проверки используйте тестер сопротивления изоляции, чтобы убедиться, что контакты и проводка не имеют замыканий или повреждений. Значения сопротивления должны соответствовать нормам электробезопасности, обычно не менее 1 МОм.
Завершая проверку, убедитесь в правильном заземлении корпуса мастер выключателя и отсутствии люфта крепежа. Неплотное крепление может привести к вибрациям и выходу из строя оборудования.
Регулярно повторяйте проверку функционирования мастер выключателя минимум раз в год, особенно после профилактических работ или модернизации электросети в квартире.
Вопрос-ответ:
Каковы основные функции мастер выключателя в квартире?
Мастер выключатель служит для отключения питания всей квартиры одним действием. Это позволяет быстро обесточить все электроприборы и освещение, что важно при проведении ремонта, профилактике или в экстренных ситуациях. Он повышает удобство управления электросетью и обеспечивает дополнительный уровень безопасности.
Какие этапы включает установка мастер выключателя в квартире?
Установка начинается с выбора подходящего выключателя, учитывая мощность нагрузки и тип электросети. Далее выполняется отключение питания в щитке, после чего мастер выключатель подключают к распределительному щиту, интегрируя его в общую схему. Важно правильно соединить все провода согласно схеме и проверить работу выключателя с помощью мультиметра или тестера. По завершении монтаж закрепляют и закрывают защитными панелями.
Можно ли установить мастер выключатель самостоятельно без вызова электрика?
Самостоятельная установка возможна, если есть опыт работы с электрикой и знание схем. Однако отсутствие профессиональных навыков может привести к ошибкам в подключении, что опасно для жизни и техники. Для обеспечения безопасности и соблюдения норм лучше доверить монтаж квалифицированному специалисту. Если решите делать сами, обязательно отключите питание и проверьте работу после установки.
Как выбрать мастер выключатель с подходящими техническими характеристиками для квартиры?
При выборе учитывайте максимальную токовую нагрузку, которую будет выдерживать выключатель, чтобы он соответствовал суммарной мощности всех подключенных приборов. Обратите внимание на тип защиты — лучше выбирать модели с защитой от перегрузок и коротких замыканий. Также важен формат монтажа — он должен подходить к вашему электрощиту. При сомнениях стоит проконсультироваться с электриком или использовать рекомендации производителя оборудования.
