Паровое отопление – это система теплообеспечения, в которой в качестве теплоносителя используется водяной пар, а не горячая вода. Температура пара может достигать 130–150 °C, что позволяет эффективно обогревать помещения при относительно небольшом объёме теплоносителя. В частных домах такая система применяется реже, чем водяное отопление, но в ряде случаев она оказывается более целесообразной – особенно в зданиях с большой площадью и плохой теплоизоляцией.
Принцип действия основан на генерации пара в парогенераторе или котле, откуда он поступает по трубопроводу в радиаторы. Конденсируясь, пар выделяет большое количество тепла, после чего конденсат по обратному трубопроводу возвращается в котёл. Это позволяет добиться высокой теплотворной эффективности при минимальных теплопотерях. Давление в системе, как правило, составляет 0,1–0,5 МПа, что требует установки соответствующей арматуры и защиты.
Для частного дома рекомендуется использовать низкопаровые системы, работающие при температуре до 110 °C и давлении до 0,07 МПа. Это снижает требования к прочности труб и упрощает проектирование. Однако при выборе компонентов необходимо учитывать устойчивость материалов к коррозии и температурным деформациям, особенно при использовании стальных или чугунных труб. Оптимальным решением являются системы с естественной циркуляцией пара и самотёчным возвратом конденсата.
Эффективность работы такой системы зависит от правильного расчёта паропроводов, уклонов труб, количества радиаторов и мощности парогенератора. При проектировании необходимо предусмотреть автоматический контроль давления и уровня воды в котле, а также системы аварийного отключения. Эти меры обеспечивают стабильную и безопасную эксплуатацию оборудования в условиях частного домостроения.
Чем паровое отопление отличается от водяного: ключевые отличия
Температура теплоносителя – главное отличие. В паровых системах пар подается при температуре от 100 до 150 °C и выше, в зависимости от давления. Водяное отопление обычно работает при температуре 60–90 °C. Это означает, что паровое отопление передает тепло интенсивнее, но требует большей термостойкости всех компонентов системы.
Давление в системе также различается. Паровые системы функционируют под избыточным давлением, что требует герметичности, наличия предохранительных клапанов и учета теплового расширения. Водяные системы работают при низком или умеренном давлении (0,5–3 бар), что упрощает конструкцию и снижает риски аварий.
Передача тепла и инерционность – еще один принципиальный момент. Пар отдает тепло путем конденсации, мгновенно и эффективно, что обеспечивает быстрый нагрев помещений. Вода, как теплоноситель, нагревается и охлаждается медленнее, создавая более плавную и инерционную теплопередачу.
Материалы и требования к трубопроводам различаются. Паровые магистрали изготавливаются из стали, с учетом расширения, конденсата и высокой температуры. Для водяных систем применяются металлопластиковые, полипропиленовые или медные трубы, что снижает стоимость и упрощает монтаж.
Обслуживание и безопасность. Паровое отопление требует регулярного контроля давления, слива конденсата и технического обслуживания запорной арматуры. Водяное отопление менее требовательно в эксплуатации и подходит для автоматизации, включая погодозависимую регулировку.
Область применения различается. Паровое отопление используется в основном в производственных зданиях или при необходимости быстрого нагрева. В частных домах предпочтение отдается водяным системам из-за меньшей сложности, большей безопасности и комфортного режима обогрева.

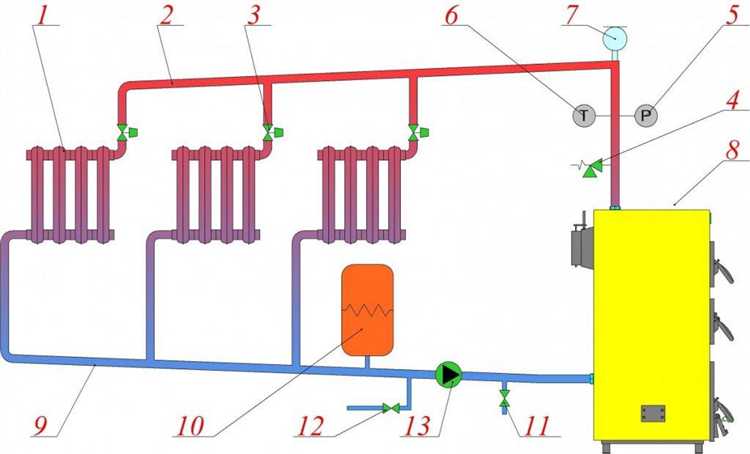

Из чего состоит система парового отопления: основные элементы
Далее пар поступает в трубопроводную сеть. Она должна быть выполнена из металла, устойчивого к высоким температурам и давлению – предпочтительно использовать стальные или медные трубы. Диаметр подбирается с учётом протяжённости трассы и расчётной скорости движения пара, чтобы избежать чрезмерных теплопотерь и конденсации до достижения отопительных приборов.
В качестве теплообменных приборов применяются паровые радиаторы или регистры. Они должны иметь высокую теплопроводность и достаточную площадь поверхности. Конструкция должна предусматривать возможность отвода конденсата, образующегося в процессе теплоотдачи.
Конденсатоотводчики – важный элемент, обеспечивающий возврат сконденсированной воды обратно в котёл. Для этого применяют гравитационные системы или насосные станции, если перепада высот недостаточно. Качественный отвод конденсата снижает теплопотери и предотвращает гидроудары в трубах.
Обязательными являются также запорная и регулирующая арматура: вентили, обратные и предохранительные клапаны, краны спуска воздуха и манометры. Предохранительные клапаны предотвращают избыточное давление в системе, а манометры позволяют контролировать параметры в режиме реального времени.
Для автоматизации и повышения энергоэффективности система может быть дополнена термостатами, датчиками температуры и давления, а также контроллерами, управляющими режимами работы котла в зависимости от внешних условий и заданных параметров.
Как выбрать подходящий котёл для парового отопления частного дома
Выбор котла для парового отопления зависит от нескольких ключевых параметров: тепловой мощности, типа топлива, уровня автоматизации и конструктивных особенностей. Неправильно подобранный котёл может привести к неэффективной работе системы, перерасходу топлива и снижению срока службы оборудования.
Тепловая мощность подбирается исходя из площади обогреваемого дома. Для ориентировочного расчёта используется коэффициент 1 кВт на 10 м² при хорошей теплоизоляции. Например, для дома площадью 150 м² потребуется котёл мощностью не менее 15 кВт. При наличии слабой теплоизоляции или высоких потолков коэффициент увеличивается до 1,2–1,5 кВт на 10 м².
По типу топлива различают газовые, твердотопливные, дизельные и электрические паровые котлы. Газовые – наиболее удобные и экономичные при наличии магистрали. Твердотопливные (уголь, дрова, пеллеты) актуальны в регионах без газоснабжения, но требуют постоянного контроля. Электрические котлы подходят только для домов с мощной электросетью и стабильным напряжением, при этом они обходятся дороже в эксплуатации.
Для частных домов предпочтительны котлы с естественной циркуляцией пара и простой конструкцией. Автоматизированные модели с регулировкой подачи топлива, защитой от перегрева и контролем давления значительно упрощают эксплуатацию, но стоят дороже. Важно наличие встроенного манометра, термометра и предохранительного клапана.
Корпус котла должен быть выполнен из жаростойкой стали или чугуна. Чугунные котлы долговечны, но тяжелее и требуют осторожности при транспортировке. Стальные – легче и быстрее выходят на рабочую температуру, но более подвержены коррозии при неправильной эксплуатации.
Перед покупкой стоит проверить соответствие модели действующим нормативам (например, ГОСТ или ТУ), наличие паспорта и гарантийного обслуживания. Оптимально выбирать оборудование с поддержкой сервисного центра в регионе проживания.
Требования к трубопроводам и радиаторам в паровой системе
В паровой системе отопления трубопроводы и радиаторы работают в условиях повышенного давления и температуры, что предъявляет к ним особые технические требования. Выбор и монтаж этих элементов напрямую влияют на безопасность и эффективность работы всей системы.
- Материал труб: допускается использование только стальных труб – черных или оцинкованных. Медные, пластиковые и металлопластиковые трубы в паровых системах не применяются из-за риска деформации или разрушения при высокой температуре пара.
- Толщина стенок: для систем низкого давления (до 0,07 МПа) минимальная толщина стенки стальных труб – не менее 2,5 мм. При более высоком

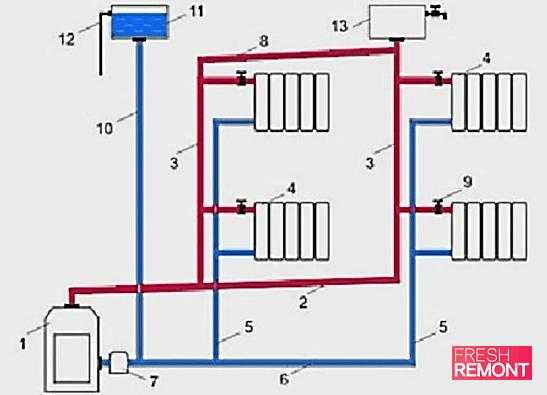

Схема циркуляции пара в закрытой и открытой системе
Закрытая система
- Пар от котла поступает в радиаторы или теплообменники по подающим трубам под давлением, обеспечиваемым котлом.
- В радиаторах пар конденсируется, отдавая тепло помещению, и конденсат стекает обратно по обратным трубам.
- Обратный трубопровод направляет конденсат в конденсатосборник или напрямую в котёл для повторного испарения.
- Давление в системе контролируется запорной арматурой и автоматикой для предотвращения избыточного повышения.
- Для удаления воздуха и непродуктивных паров используются воздухоотводчики, встроенные в систему.
- Важен герметичный контур без утечек, чтобы избежать потерь пара и снизить расход топлива.

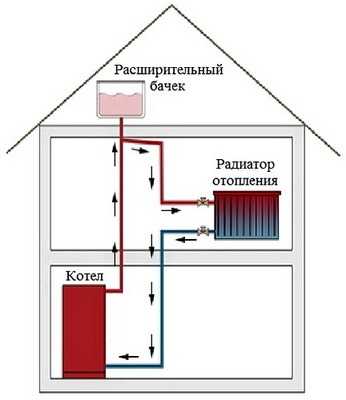

Открытая система
- Пар от котла направляется по подающим трубам в радиаторы, где конденсируется, отдавая тепло.
- Конденсат и часть пара могут выходить через специальные отверстия или клапаны в атмосферу, что требует регулярного долива воды в котёл.
- Система часто оснащается открытым расширительным баком для компенсации изменения объёма воды и пара.
- В связи с потерями пара и воды, контроль за уровнем жидкости и давлением осуществляется вручную или при помощи простых датчиков.
- Открытые системы проще по конструкции, но менее экономичны и требуют большего обслуживания.
Рекомендации по выбору схемы
- Для частных домов с ограниченным обслуживанием предпочтительна закрытая система, обеспечивающая стабильность и экономичность.
- При проектировании учитывать параметры давления: закрытые системы работают при давлении до 2 атм, открытые – при атмосферном давлении.
- Обязательна установка качественных воздухоотводчиков и конденсатоотводчиков для эффективной работы и предотвращения гидравлических ударов.
- Монтаж должен предусматривать уклон труб для самотечного возврата конденсата в котёл, особенно в закрытых системах.
- В открытых системах контролировать уровень воды в расширительном баке, чтобы исключить попадание воздуха в контур.

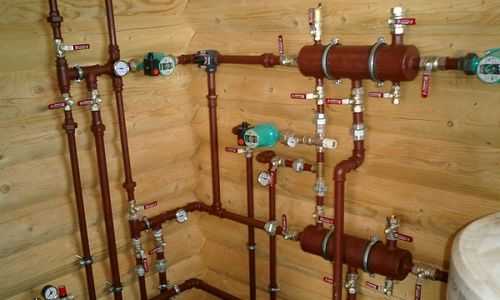

Правила установки и подключения парового отопления в жилом доме
Установка парового отопления требует точного соблюдения норм безопасности и технических требований. В первую очередь, котел должен быть установлен на негорючем основании с обеспечением свободного доступа для обслуживания и ремонта.
Трубопроводы рекомендуется прокладывать с уклоном не менее 0,005–0,01 (0,5–1%) в сторону возврата конденсата для обеспечения самотечной циркуляции воды. Все соединения должны быть герметичными и выдерживать давление пара не менее 2 бар.
Радиаторы и трубы следует выбирать из материалов, устойчивых к воздействию горячего пара и конденсата, предпочтительны сталь или медь с антикоррозийным покрытием. Диаметры труб подбираются с расчетом минимизации гидравлических потерь и обеспечения равномерного прогрева всех помещений.
Для сброса избыточного давления в системе обязателен монтаж предохранительного клапана, настроенного на давление, превышающее рабочее на 20–30%. Также необходим обратный клапан, исключающий обратный ток пара и конденсата.
Точки подключения отопительных приборов должны обеспечивать беспрепятственный выход воздуха и конденсата через автоматические или ручные воздухоотводчики, предотвращая воздушные пробки и снижая шумы.
Для контроля работы системы рекомендуется установка манометров и термометров на вводе и выходе пара. Электрическое подключение котла должно соответствовать требованиям ПУЭ и обеспечивать надежное заземление.
Все работы по монтажу и пусконаладке должны проводиться квалифицированными специалистами с оформлением необходимых технических актов и проверок герметичности системы перед вводом в эксплуатацию.
Как производится обслуживание и промывка системы парового отопления
Обслуживание парового отопления включает регулярную проверку герметичности трубопроводов, состояния котла и радиаторов. Особое внимание уделяется исправности предохранительных клапанов и манометров, обеспечивающих безопасность эксплуатации.
Промывка системы проводится не реже одного раза в 2-3 года или при обнаружении признаков засоров и коррозии. Сначала сливают всю воду и остатки конденсата из труб и котла. Затем через штуцеры подают промывочный раствор – обычно это смесь воды с мягким моющим средством или специальным химическим реагентом для удаления накипи и ржавчины.
Для эффективной очистки используется циркуляционный насос, который прокачивает раствор по системе в течение нескольких часов, обеспечивая удаление отложений с внутренних поверхностей труб и радиаторов.
После промывки систему промывают чистой водой до полного удаления остатков химикатов и загрязнений. Особое внимание уделяется удалению воздуха из системы, используя автоматические или ручные воздухоотводчики на каждом радиаторе и в верхних точках трубопроводов.
При обслуживании проверяют состояние уплотнений на соединениях и заменяют изношенные прокладки, чтобы избежать утечек пара. Контролируют работоспособность автоматических клапанов выпуска конденсата и при необходимости проводят их чистку или замену.
Важным этапом является осмотр и очистка поверхности нагрева котла от нагара и накипи. Для этого используют механическую очистку и специальные реагенты, способствующие восстановлению теплоотдачи.
Регулярное обслуживание и промывка поддерживают эффективность системы, уменьшают риск аварий и продлевают срок службы оборудования.
Вопрос-ответ:

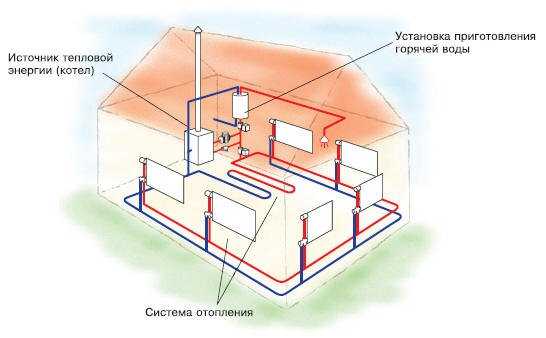

Как устроена система парового отопления в частном доме?
Система парового отопления состоит из котла, где вода превращается в пар, трубопроводов для подачи пара к радиаторам и обратного трубопровода для отвода конденсата обратно в котёл. Пар поступает под давлением к радиаторам, отдаёт тепло воздуху в помещении и конденсируется, после чего возвращается в котёл для повторного нагрева. В системе предусмотрены клапаны для регулировки давления и выпуска воздуха, а также устройства для удаления конденсата, чтобы предотвратить накопление влаги в трубах.
Какие преимущества парового отопления по сравнению с водяным в частном доме?
Паровое отопление позволяет быстрее прогревать помещения благодаря высокой теплоёмкости и температуре пара, которая обычно выше температуры горячей воды. Это сокращает время запуска системы и обеспечивает равномерный прогрев радиаторов. Кроме того, пар по трубам движется под давлением, что уменьшает необходимость в мощных насосах. Однако система требует точного контроля давления и регулярного обслуживания, чтобы избежать накопления конденсата и поддерживать стабильную работу.
Какие материалы лучше использовать для труб в паровом отоплении, чтобы избежать проблем с коррозией?
Для парового отопления рекомендуется применять трубы из стали высокого качества, особенно углеродистой стали, способной выдерживать высокие температуры и давление пара. Важно, чтобы внутренняя поверхность труб была гладкой, что снижает образование отложений и коррозии. Избегают использования материалов, чувствительных к влаге и резким перепадам температуры. При монтаже стоит также предусмотреть защиту от конденсата и регулярную проверку состояния труб для своевременного обнаружения коррозийных очагов.
Как правильно проводить обслуживание парового отопления, чтобы избежать сбоев в работе?
Обслуживание включает регулярную проверку и очистку котла от накипи и отложений, контроль герметичности трубопроводов и радиаторов, а также удаление скопившегося конденсата из системы. Необходимо проверять работу клапанов выпуска воздуха и безопасности, чтобы давление не превышало нормы. Важно осматривать утепление труб для предотвращения теплопотерь и контроля состояния изоляции. Регулярные проверки снижают риск появления шумов и протечек, а также продлевают срок службы оборудования.
Можно ли самостоятельно установить систему парового отопления в частном доме или лучше обратиться к специалистам?
Установка системы требует знаний по монтажу котлов, расчёту давления и правильной прокладке труб, чтобы избежать проблем с конденсатом и обеспечивать равномерный нагрев. Ошибки в проектировании или сборке могут привести к неэффективной работе, повреждению оборудования или даже опасным ситуациям. Если у вас есть опыт в подобных работах и понимание принципов паровой системы, возможно, установка будет по силам. В остальных случаях лучше доверить монтаж квалифицированным специалистам с соответствующим оборудованием и сертификатами.
Как устроена система парового отопления в частном доме и как происходит распределение тепла?
Система парового отопления в частном доме состоит из котла, который нагревает воду до образования пара, трубопроводов для подачи этого пара к радиаторам и радиаторов, которые отдают тепло в помещения. При работе котла вода превращается в пар, который по трубам движется под давлением и поступает в радиаторы. Там пар конденсируется, отдавая тепло воздуху в комнате. Образовавшаяся вода возвращается обратно в котёл для повторного нагрева. Такой цикл обеспечивает непрерывное и равномерное обогревание всех помещений.
