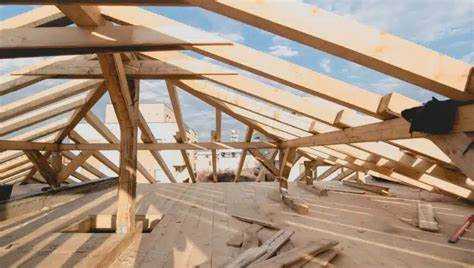

Прогон – это линейный элемент, размещаемый горизонтально и служащий опорой для стропил, плит перекрытия или других несущих компонентов. Он воспринимает нагрузку с вышележащих элементов и передаёт её на несущие стены, колонны или балки. Чаще всего используется в кровельных и перекрытийных системах, где требуется равномерное распределение усилий по всей площади конструкции.
В зависимости от условий эксплуатации применяются прогоны из металла, дерева или железобетона. Для стальных конструкций характерны прогоны из двутавра или швеллера, обеспечивающие высокую жёсткость при малом весе. В деревянных системах чаще используются брусья прямоугольного сечения, подбираемые с учётом расчётной нагрузки и пролёта.
Расположение и шаг прогонов напрямую влияют на устойчивость и жёсткость всей конструкции. Например, в кровельных системах шаг обычно составляет от 1,2 до 2 метров, в зависимости от типа кровельного покрытия и угла наклона скатов. Неправильный выбор сечения или расстояния между прогонами приводит к деформациям, снижению несущей способности и ускоренному износу материалов.
Особое внимание при проектировании следует уделять способам крепления прогонов к основным несущим элементам. Жёсткие и шарнирные соединения оказывают разное влияние на работу конструкции в целом. При расчётах обязательно учитываются снеговая и ветровая нагрузки, а также коэффициенты надёжности для конкретных условий эксплуатации.

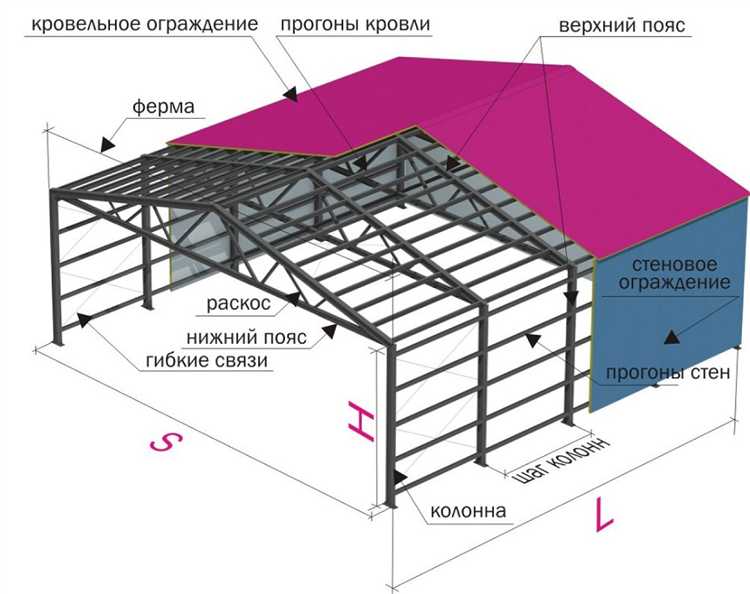

Назначение прогонов в каркасе здания
Прогоны обеспечивают промежуточную опору для элементов кровли и перекрытий, снижая пролёт между несущими балками. Это критично при строительстве каркасных зданий, где распределение нагрузок должно быть строго рассчитано. Установка прогонов позволяет применять более лёгкие элементы покрытия без риска прогиба или деформации конструкции.
В жёстком металлическом или деревянном каркасе прогоны формируют дополнительный силовой контур, работающий на изгиб. Они перераспределяют вертикальные и ветровые нагрузки с покрытия на основные несущие элементы – колонны и фермы. В зависимости от типа здания, их могут устанавливать параллельно или перпендикулярно к направлению основных балок, соблюдая шаг, обусловленный расчётами по нагрузке.
При монтаже стеновых панелей прогоны служат опорой для облицовки и утеплителя. Это особенно важно в промышленном и складском строительстве, где используются сэндвич-панели или профнастил. Наличие прогонов позволяет крепить эти материалы без дополнительного усиления конструкции, сокращая трудозатраты и себестоимость работ.
Прогоны участвуют в обеспечении пространственной жёсткости каркаса. Они связывают между собой отдельные элементы и препятствуют их смещению под действием эксплуатационных и климатических нагрузок. Для зданий высотой более 6 метров рекомендуется устанавливать несколько уровней прогонов с учетом расчётных усилий и схемы анкеровки к колоннам.
Типы прогонов и их конструктивные отличия
Прогоны классифицируются по материалу, конструкции и способу опирания. Основные типы: деревянные, металлические и железобетонные. Каждый вариант подбирается в зависимости от расчетной нагрузки, пролета и условий эксплуатации.
Деревянные прогоны применяются преимущественно в малоэтажном строительстве. Изготавливаются из бруса или клеёной древесины. При ограниченной длине используются составные элементы с наращиванием по длине с помощью накладок и болтов. Для увеличения жесткости целесообразно использовать двутавровые или сдвоенные сечения.
Металлические прогоны выполняются из прокатных профилей (двутавров, швеллеров, труб). Они обеспечивают высокую несущую способность при малом собственном весе. В каркасных зданиях часто используются холодногнутые оцинкованные профили Z- и С-образного сечения. Они удобны в монтаже и позволяют создавать непрерывные пролеты за счёт нахлестов в зоне опор.
Железобетонные прогоны делятся на монолитные и сборные. Сборные элементы производятся на заводе, имеют ограниченные размеры и монтируются краном. Монолитные прогоны формируются на месте с использованием опалубки и арматуры. Этот вариант применяется в случаях, когда требуются сложные конфигурации или большие пролеты.
По конструктивной схеме прогоны могут быть оперты на две, три или более точек. При трехопорной схеме уменьшаются прогибы и сечения, но усложняется расчет. В безраспорных системах критично правильно подобрать анкеровку, особенно при использовании металлических прогонов на болтовых соединениях.
Для повышения жесткости часто применяются спаренные элементы, предварительное напряжение (в железобетоне), а также сварные или болтовые соединения узлов. При проектировании важно учитывать не только статическую нагрузку, но и воздействие ветра, температурных деформаций и возможных подвижек опор.

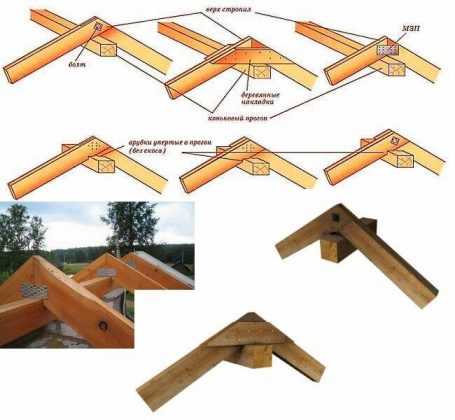

Материалы для изготовления прогонов и их применение
Выбор материала для прогонов определяется типом здания, расчетной нагрузкой и условиями эксплуатации. От этого зависит не только несущая способность, но и долговечность конструкции.
На практике используются следующие основные материалы:
- Сталь – наиболее универсальный материал для прогонов. Применяется в промышленном, складском и гражданском строительстве. Изготавливается из прокатных профилей (двутавров, швеллеров, труб). Обеспечивает высокую прочность при относительно малом сечении. Чаще всего используется в пролетах до 12 м. Требует антикоррозионной защиты при эксплуатации во влажной среде.
- Железобетон – применяется преимущественно в многоэтажных зданиях и при больших пролетах. Обеспечивает высокую жесткость и огнестойкость. Используются как сборные, так и монолитные конструкции

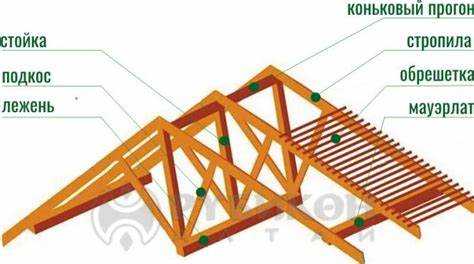

Расположение прогонов в зависимости от типа кровли
Конфигурация прогонов определяется формой и конструкцией кровли. При одскатной кровле прогоны располагаются параллельно коньку, обычно опираясь на стены или стойки. Расстояние между прогонами подбирается исходя из длины стропильных ног и нагрузок, часто составляет от 1,5 до 2,5 м. Нижний прогон устанавливают вблизи стены, верхний – ближе к коньку.
Для двускатной кровли характерно симметричное размещение прогонов по обеим сторонам ската. Центральный прогон размещается под коньком, а промежуточные – по направлению к мауэрлату. В случае больших пролетов дополнительно вводятся подкосы и стойки для передачи нагрузки на несущие элементы каркаса.
При шатровой кровле прогоны формируют кольцевую систему, особенно в сооружениях с квадратным или многоугольным основанием. Установка производится по уровням, начиная с нижнего кольца, к которому крепятся короткие стропила. Верхние прогоны соединяют вершины треугольных скатов и служат базой для центрального узла – опоры или замкового элемента.
На арочных и сводчатых кровлях прогонная система адаптируется к криволинейному профилю. Прогоны располагают по хордам или дугам, повторяющим геометрию свода. В таких случаях важна точность расчетов, так как несущая способность зависит от равномерности распределения нагрузки по кривой.
Для плоских кровель прогоны размещаются с учетом уклона для отвода воды. Чаще всего они идут параллельно короткой стороне пролета, опираясь на ригели или балки. Расположение согласуется с положением водоотводящих воронок и утеплителя, чтобы исключить образование луж и провисаний.

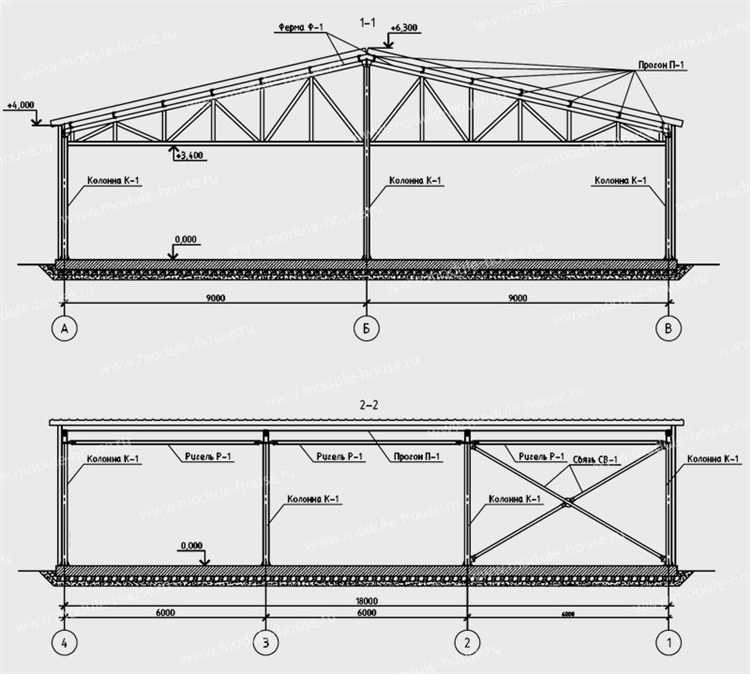

Требования к расчету нагрузки на прогоны
Постоянные нагрузки включают собственный вес кровельного пирога, вес самого прогона и других неизменяемых элементов конструкции. Эти значения задаются по справочным данным материалов и конструктивных узлов.
Временные нагрузки учитывают снеговую нагрузку, ветровое давление, возможное обслуживание кровли и монтажные воздействия. Для большинства регионов России расчетные значения снеговой и ветровой нагрузки принимаются по СП 20.13330, с учетом районного деления.
Нагрузка распределяется на прогон в зависимости от типа покрытия и шага стропил. Например, при шаге стропил 1,2 м и равномерной нагрузке 1,8 кН/м², на один погонный метр прогона приходится 2,16 кН.
Основные требования к расчету:
- Максимальный прогиб не должен превышать L/200 от расчетной длины пролета;
- Для металлических прогонов проверяется потеря устойчивости по плоскости действия нагрузки;
- Для деревянных конструкций учитывается усушка и ползучесть при длительных нагрузках;
- Сечения подбираются так, чтобы расчетные напряжения не превышали допустимые значения с учетом коэффициентов надежности;
- В соединениях необходимо учитывать передачу крутящих и изгибающих моментов.
При проектировании прогона в зоне карнизного свеса дополнительно учитываются локальные ветровые пульсации. При консольном закреплении – момент на опоре возрастает, и это отражается в подборе сечения и узлов крепления.
Расчет выполняется как вручную по формулам сопротивления материалов, так и с использованием программных комплексов, где задаются геометрия, нагрузки, опоры и характеристики материалов. В любом случае требуется последующая проверка на соответствие нормативным предельным состояниям.

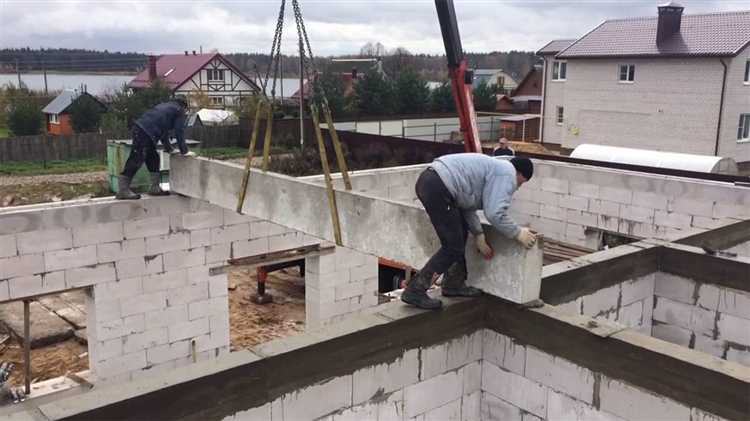

Ошибки при монтаже прогонов и их последствия
Неправильное расположение прогонов снижает несущую способность кровельной конструкции. Если прогон смещён от проектной оси более чем на 10 мм, нагрузка распределяется неравномерно, что приводит к локальным деформациям и преждевременному износу элементов.
Использование прогонов из материалов с несоответствующими характеристиками прочности увеличивает риск прогиба и разрушения. Например, монтаж деревянных прогонов без должной антисептической обработки способствует гниению и снижает долговечность каркаса уже через 3-5 лет.
Отсутствие или неправильное закрепление прогонов на опорах вызывает непредсказуемое перераспределение нагрузок и вибрации. Недостаточно жёсткие соединения провоцируют расшатывание конструкции и образование трещин в кровельном покрытии.
Нарушение шага установки прогонов ухудшает жёсткость и устойчивость конструкции. При превышении проектного шага более чем на 15% возникает избыточный прогиб между опорами, что увеличивает риск деформаций и протечек кровли.
Отсутствие горизонтальной и вертикальной выверки прогонов приводит к накоплению напряжений и искривлениям стропильной системы, что снижает эксплуатационные характеристики здания и усложняет дальнейшие ремонтные работы.
Рассмотрим основные последствия ошибок монтажа прогонов в таблице:
Ошибка монтажа Последствия Смещение прогонов от проектной оси Локальные деформации, снижение несущей способности Использование неподходящих материалов Гниение, снижение долговечности, увеличение прогибов Недостаточное крепление Расшатывание конструкции, вибрации, трещины в кровле Несоблюдение шага установки Избыточные прогибы, деформации, протечки Отсутствие выверки прогонов Искривления, накопление напряжений, усложнение ремонта Для предотвращения ошибок необходимо применять точные методы разметки и контроля геометрии прогонов, использовать материалы с подтверждёнными характеристиками и обеспечивать надёжное крепление согласно проекту. Регулярный контроль монтажа и соблюдение технологических норм минимизируют риск конструктивных повреждений и продлевают срок службы кровли.
Вопрос-ответ:
Что такое прогон и какую роль он выполняет в строительной конструкции?
Прогон — это горизонтальный элемент каркаса, который служит опорой для других строительных компонентов, например, для стропил в крыше или настила в перекрытиях. Его задача — равномерно распределять нагрузки и обеспечивать жесткость конструкции, предотвращая прогибы и деформации.
Какие материалы обычно используются для изготовления прогонов и почему?
Чаще всего прогоны изготавливают из дерева, стали или железобетона. Дерево применяют за счет его легкости и удобства обработки, особенно в малоэтажном строительстве. Стальные прогоны обладают высокой прочностью и подходят для больших пролетов. Железобетонные используются в тяжелых конструкциях, где важна долговечность и устойчивость к нагрузкам.
Какие ошибки монтажа прогонов могут привести к серьезным проблемам в здании?
Неправильное крепление, недостаточное количество прогонов, неправильное расположение или использование прогонов с недостаточной несущей способностью могут вызвать деформацию крыши, появление трещин в конструкции или даже частичный обвал. Особенно опасно игнорировать требования к нагрузкам и не учитывать характеристики материалов.
Как рассчитывается нагрузка на прогон при проектировании каркаса?
Расчет основывается на суммарной нагрузке от веса кровельного покрытия, снеговой и ветровой нагрузках, а также собственного веса прогонов. При этом учитываются размеры пролета, характеристики материала и допустимый прогиб. Часто применяют нормативные документы и специальные формулы, чтобы определить минимальные параметры для безопасной эксплуатации.
В каких случаях целесообразно использовать металлические прогоны вместо деревянных?
Металлические прогоны выбирают при больших пролетах, повышенных требованиях к прочности или огнестойкости. Они обеспечивают большую жесткость при меньшем сечении и лучше выдерживают значительные нагрузки. Также металл устойчив к воздействию влаги и насекомых, что продлевает срок службы конструкции.
Что такое прогон в строительстве и какую функцию он выполняет в конструкции здания?
Прогон — это продольный элемент несущего каркаса, который служит для передачи нагрузок от кровельного покрытия или верхних конструкций на несущие стены или балки. Его основная задача — обеспечить равномерное распределение веса, повысить жесткость и стабильность конструкции, а также предотвратить деформации кровли и каркаса под действием эксплуатационных нагрузок.
