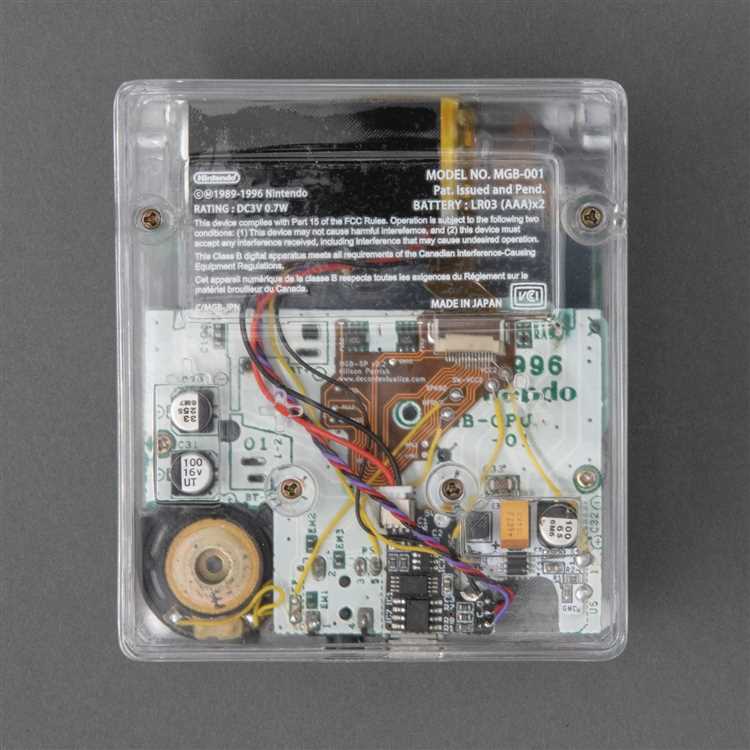

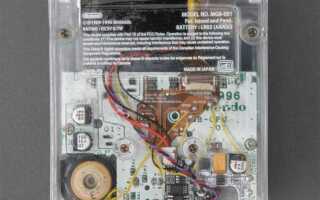

Как припаять провод к плате

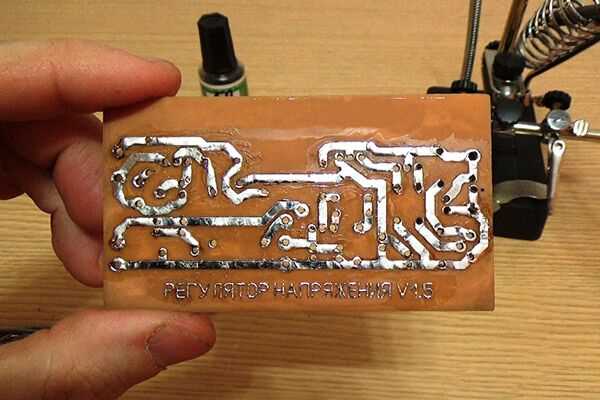

Процесс пайки проводов к печатной плате требует внимательности и точности. Ошибки на этом этапе могут привести к коротким замыканиям, нарушению соединений и невозможности нормальной работы устройства. Чтобы избежать таких проблем, важно соблюдать правильную технологию пайки и учитывать несколько ключевых факторов.

1. Выбор припоя и оборудования. Используйте только качественный припой с соответствующими характеристиками. Для пайки электронных компонентов на платах оптимален припой с содержанием свинца (SnPb), так как он обладает лучшими проводящими свойствами и хорошей текучестью. Также важно выбрать подходящий паяльник с регулируемой температурой, чтобы избежать перегрева компонентов.

2. Подготовка места пайки. Прежде чем приступить к пайке, очистите поверхности контактов от загрязнений и окислов. Это можно сделать с помощью изопропилового спирта и мягкой кисточки. Не забывайте, что хорошее качество припоя обеспечивается не только правильной температурой паяльника, но и чистотой контактных площадок.

3. Техника пайки. Наносите паяльник на контактную площадку и провод одновременно, чтобы обеспечить равномерное прогревание. При этом важно не перегревать материалы, так как длительное воздействие высокой температуры может привести к повреждению платы или компонентов. Рекомендуется использовать метод «припоя на контакт», где припой наносится на уже прогретую площадку, а затем соединяется с проводом.

4. Охлаждение и проверка. После пайки дайте соединению остыть естественным образом. Не используйте принудительное охлаждение, так как резкие перепады температур могут вызвать трещины в припое. После охлаждения обязательно проверяйте соединения на отсутствие дефектов – например, через мультиметр, чтобы удостовериться в наличии хорошего электрического контакта.

Правильная пайка – залог долговечности работы устройства. Если следовать этим рекомендациям, можно избежать большинства распространенных ошибок и получить качественное соединение без повреждений.

Как выбрать правильный припой для пайки проводов

Для стандартной пайки медных проводов лучше всего подходит припой с содержанием олова около 60-63%. Он обладает хорошей текучестью, что способствует качественному соединению проводника и платы. Однако, если пайка будет происходить в условиях повышенной температуры, например, в автомобильной электронике, стоит выбрать бессвинцовый припой, например, на основе олова с добавлением серебра или меди. Эти припои имеют более высокую температуру плавления, что делает их идеальными для таких условий.

Еще одним важным параметром является диаметр провода. Для более тонких проводов (например, для соединений с микросхемами) предпочтительнее использовать припои с более мелким диаметром. Они позволяют аккуратно наносить материал, не повреждая тонкие проводники. Для более толстых проводов, наоборот, понадобится припой с большим диаметром, чтобы обеспечить достаточную прочность соединения.

Следует также учитывать флюс, который используется вместе с припоем. Флюс способствует лучшему растеканию припоя и снижению окисления контактов. Для пайки проводов с покрытием (например, с изоляцией) лучше выбирать припой с активным флюсом, так как он лучше очищает поверхности от загрязнений и улучшает качество соединения.

Важно помнить, что правильный выбор припоя влияет на долговечность соединений и их устойчивость к внешним воздействиям. Использование качественного припоя поможет избежать коррозии, трещин на соединениях и обеспечит стабильную работу электронных устройств.

Температурный режим: как избежать перегрева платы

При пайке проводов к плате крайне важно контролировать температуру, чтобы избежать перегрева и повреждения компонентов. Перегрев может привести не только к разрушению платы, но и к снижению её долговечности, ухудшению электрических характеристик и выходу из строя микросхем.

Один из самых важных факторов – это правильная температура паяльника. Рекомендуемая температура для большинства компонентов – от 300°C до 350°C. Это оптимальный диапазон, который позволяет расплавить припой быстро и эффективно, не нанося вреда материалам платы.

Не превышайте температуру паяльника выше 400°C. Если температура паяльника слишком высокая, это может вызвать перегрев платы, расплавление защитных слоёв, а также повреждение чувствительных компонентов. Например, чипы могут подвергнуться термальному стрессу, что повлияет на их функционирование.

Важно помнить, что не только паяльник, но и окружающая среда может влиять на температурный режим. Проветриваемая рабочая зона поможет предотвратить накопление лишнего тепла. Использование вентиляторов для дополнительного охлаждения позволяет значительно снизить риск перегрева, особенно при длительной пайке.

Кроме того, при пайке больших площадей или при работе с многослойными платами рекомендуется использовать паяльные станции с регулируемым температурным контролем. Это позволит более точно подбирать температуру для разных частей платы и компонентов, предотвращая их перегрев.

Особое внимание стоит уделить припайке компонентов с температурной чувствительностью, таких как SMD-микросхемы. Для них можно использовать инфракрасные или горячие воздушные паяльные станции, которые обеспечивают равномерное распределение тепла и минимизируют риски перегрева.

Наконец, после завершения пайки важно дать плате время для охлаждения. Не спешите подключать плату к источникам питания сразу после пайки, особенно если она только что подвергалась воздействию высоких температур. Слишком резкие перепады температуры могут вызвать термическое напряжение и повреждение плат.

Инструменты для качественной пайки: что действительно нужно

Для точной и долговечной пайки необходимо использовать правильные инструменты. Каждый элемент процесса требует специальных инструментов, которые обеспечат качественное соединение проводников с платой без перегрева и повреждений. Рассмотрим основные инструменты, которые действительно нужны для качественной пайки.

1. Паяльник

Выбор паяльника напрямую влияет на качество работы. Для большинства задач достаточно паяльника мощностью 30-60 Вт. Такой паяльник быстро прогревается и идеально подходит для большинства типов работы, включая пайку проводов на печатных платах. Важно выбирать паяльник с тонким и точным жалом, чтобы обеспечить аккуратную и точную пайку.

2. Жало паяльника

Жало должно быть сменным и иметь подходящую форму в зависимости от типа работы. Для пайки мелких элементов на плате лучше использовать тонкие и заостренные жала. Для работы с крупными компонентами – более толстые и плоские. Регулярная чистка жала с помощью губки или металлической щеточки помогает поддерживать стабильную температуру и предотвращает образование окислов.

3. Паяльная станция

Паяльная станция является более универсальным инструментом, чем обычный паяльник. Она оснащена терморегулятором, что позволяет точно контролировать температуру нагрева. Это особенно важно при пайке чувствительных компонентов, чтобы не повредить плату или элементы. Наличие вентилятора помогает быстро охлаждать пайку, минимизируя риск перегрева.

4. Паяльная паста

Паяльная паста служит для улучшения проводимости и защиты от окисления. Ее используют для пайки поверхностных компонентов или для предварительной подготовки контактов. Важно выбирать пасту с подходящей температурой плавления, чтобы избежать перегрева компонентов и платы.

5. Проволока для пайки

Качественная проволока для пайки должна быть с флюсом, что значительно улучшает процесс плавления припоя. Использование проволоки диаметром 0.3-0.6 мм позволяет производить тонкие и аккуратные соединения. Избегайте использования слишком толстых проводов, так как они затрудняют точность работы и могут привести к излишнему количеству припоя.

6. Микроскоп или лупа

Для пайки мелких компонентов или точной работы в ограниченном пространстве требуется увеличение. Микроскоп позволяет четко увидеть состояние соединения, следить за качеством пайки и обнаруживать возможные дефекты. Это критично при работе с малыми деталями, такими как чипы и микросхемы.

7. Антистатические браслеты

При пайке электронной платы важно защищать компоненты от электростатических разрядов, которые могут повредить чувствительные детали. Антистатический браслет или коврик защищает от статического электричества, что особенно важно при работе с микросхемами и транзисторами.

8. Очиститель для пайки

После завершения работы необходимо очистить место пайки от остатков флюса. Для этого применяют специальные очистители, такие как изопропиловый спирт. Это позволяет предотвратить коррозию и улучшить внешний вид пайки.

9. Пинцеты и зажимы

Для удержания мелких компонентов в нужном положении при пайке используются пинцеты и зажимы. Они должны быть антистатическими, чтобы избежать повреждения чувствительных элементов. Пинцеты с острыми концами помогут точно работать с малыми деталями, а зажимы удобны для стабилизации компонентов на плате.

10. Вентилятор для отвода флюса

При пайке образуется дым, который может быть вреден для здоровья. Для его удаления рекомендуется использовать вентилятор или вытяжку, особенно если предстоит длительная работа с припоем. Это обеспечит комфортные условия труда и защитит от вредных паров.

Правильный выбор и использование этих инструментов поможет вам получить качественные соединения на платах, повысить точность работы и продлить срок службы ваших устройств. Главное – не экономить на ключевых элементах, таких как паяльник и припой, и внимательно следить за состоянием инструментов.

Техника правильного нагрева провода и платы

Правильный нагрев – один из ключевых моментов в пайке, от которого зависит прочность и надежность соединений. Важно учитывать как температуру, так и технику воздействия тепла на материалы. Неправильный нагрев может привести к повреждению платы, провода или даже к деформации компонентов.

Вот несколько рекомендаций по правильному нагреву:

Температура паяльника: Обычная рабочая температура паяльника должна быть в пределах 350-400°C. Это оптимальная температура для большинства припоев. Более высокие температуры могут повредить компоненты, а низкие – привести к некачественному соединению.
Продолжительность нагрева: Нагревать место пайки нужно не более 2-3 секунд. Излишнее время воздействия тепла на элементы может привести к их перегреву и повреждению.
Равномерность нагрева: При пайке важно, чтобы паяльник одновременно нагревал и провод, и контактную площадку платы. Для этого стоит поднести паяльник к месту соединения и аккуратно поддерживать его до тех пор, пока припой не начнёт плавиться, не больше. Это предотвращает перегрев одной из сторон соединения.
Использование флюса: Флюс помогает улучшить теплопередачу и снижает вероятность окисления материалов при нагреве. Его использование особенно важно при пайке старых или загрязненных плат.
Угловое положение паяльника: Паяльник следует держать под углом 30-45 градусов к поверхности. Это позволяет равномерно нагревать обе поверхности соединения и минимизирует контакт паяльника с компонентами.

Необходимо следить за тем, чтобы паяльник был хорошо очищен от загрязнений, чтобы избежать неравномерного нагрева. Протирайте его наконечник перед каждой пайкой, чтобы он не терял свою эффективность.

При работе с платами, содержащими чувствительные компоненты, используйте паяльные станции с регулируемым нагревом и термопару для точного контроля температуры. Это позволяет избежать перегрева, который может привести к поломке компонентов или изменениям в свойствах припоя.

Также важно помнить, что после пайки поверхность должна остыть естественным образом. Применение дополнительных методов охлаждения, таких как использование вентиляторов, может привести к образованию трещин в припое из-за резкого перепада температуры.

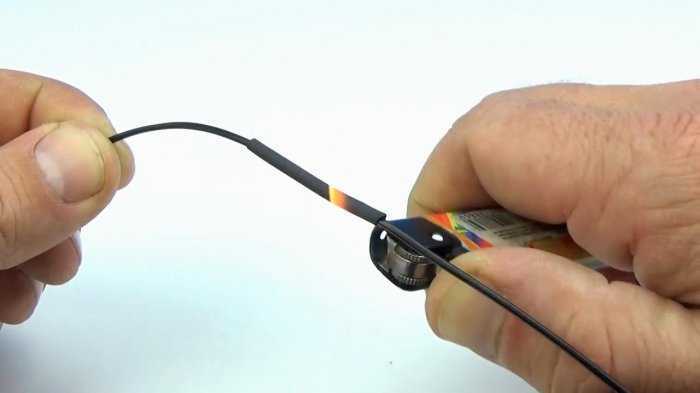

Как избежать коротких замыканий при пайке проводов

1. Использование качественного припоя и флюса. Выбор припоя и флюса имеет решающее значение. Недостаточное количество флюса или использование низкокачественного припоя может привести к образованию мостиков – маленьких металлических соединений между контактами, которые и вызывают короткие замыкания. Всегда проверяйте совместимость флюса и припоя с платой и компонентами.

2. Контроль температуры паяльника. Слишком высокая температура паяльника может привести к перегреву элементов платы и плавлению изоляции проводов. Для точной пайки оптимальная температура паяльника должна быть в пределах 350-370°C. Контролируйте её с помощью термометра для паяльника, чтобы избежать перегрева.

3. Использование микроскопа или увеличительного стекла. Для пайки мелких контактов, особенно на многослойных платах, рекомендуется использовать микроскоп или хотя бы увеличительное стекло. Это поможет точно позиционировать провод и убедиться в отсутствии ненужных соединений, таких как паяные мостики.

4. Тщательная очистка платы после пайки. После того как пайка завершена, важно очистить место работы от остатков флюса и припоев. Это можно сделать с помощью изопропилового спирта и щетки. Остатки флюса могут вести к несанкционированным замыканиям, даже если пайка была выполнена корректно.

5. Проверка многократных соединений. После каждого этапа пайки стоит проверять правильность соединений с помощью тестера. Это позволит обнаружить скрытые ошибки до того, как изделие будет окончательно собрано и использовано в работе.

Ошибки при пайке и как их быстро исправить

При пайке могут возникнуть различные ошибки, которые требуют оперативного исправления. Знание их причин и способов устранения помогает избежать повреждения компонентов и улучшить качество соединений.

1. Короткое замыкание

Ошибка: Контакт припоя с соседними дорожками или компонентами может вызвать короткое замыкание.

Проверьте схему соединений и убедитесь, что припой не попал на соседние дорожки.
Используйте обезжиренную щетку для удаления излишков припоя.
Если короткое замыкание уже произошло, аккуратно удалите избыточный припой с помощью вытяжной оплетки или паяльника с вакуумом.

2. Недостаточный прогрев контакта

Ошибка: Пайка не приводит к надёжному соединению, так как контакт не был достаточно прогрет.

Проверьте, что паяльник достаточно горячий (обычно около 350°C).
Удерживайте паяльник на контакте не менее 2-3 секунд для полного прогрева.
После этого добавьте припой и дайте ему растечься, образуя надёжное соединение.

3. Слишком много припоя

Ошибка: Избыточное количество припоя может привести к образованию замкнутых соединений или мостиков.

Используйте минимальное количество припоя, чтобы избежать лишнего объема на соединении.
Если лишний припой попал на дорожки, аккуратно удалите его с помощью вакуумной станции или вытяжной оплетки.
После пайки убедитесь, что нет мостиков между контактами, особенно при работе с плотными элементами.

4. Плохое соединение

Ошибка: Контакт выглядит «хрупким» или не держится после охлаждения.

Убедитесь, что поверхность компонента и дорожки чистые перед пайкой.
Используйте флюс, чтобы улучшить смачивание поверхности припоя и обеспечить хорошее соединение.
После пайки убедитесь, что припой обвивает контакт, а не просто лежит на нем.

5. Перегрев компонентов

Ошибка: Слишком долгое воздействие высоких температур может повредить чувствительные компоненты.

Ограничьте время воздействия паяльника на компонент до 3-4 секунд, чтобы избежать перегрева.
Если компоненты чувствительны к температуре, используйте теплоотводы или паяльник с регулируемой температурой.
Используйте технику «двойной пайки» для сложных компонентов, чтобы минимизировать время контакта с паяльником.

6. Неудачное использование флюса

Ошибка: Избыточное количество флюса или его неправильное использование может вызвать нежелательные следы и повреждения.

Используйте только небольшое количество флюса, чтобы избежать его попадания в ненужные места.
Если флюс попал на контакт, удалите его сразу после охлаждения соединения.
Используйте флюс в виде геля или пасты, чтобы точно контролировать количество вещества.

7. Некачественная паяльная станция

Ошибка: Паяльник с плохо настроенной температурой или низким качеством жала может привести к плохому результату.

Используйте паяльник с регулируемой температурой для точного контроля.
Следите за состоянием жала паяльника. Оно должно быть чистым и не иметь загрязнений.
При необходимости заменяйте жалу паяльника на новое или очищайте его с помощью специальной губки или вентилируемой пасты.

8. Использование неподходящего припоя

Ошибка: Неправильный выбор припоя может повлиять на надёжность соединения.

Для стандартных соединений используйте припой с содержанием олова 60% и свинца 40% или бессвинцовый припой.
Для высокотемпературных соединений используйте припой с более высоким содержанием серебра или меди.
Используйте припой с флюсом в центре для удобства работы и минимизации отходов.

Знание основных ошибок при пайке и способов их быстрого исправления значительно повышает качество работы, минимизируя риск повреждения компонентов и плат. Правильная подготовка и внимание к деталям гарантируют долговечные и надёжные соединения.

Вопрос-ответ:

Как избежать повреждения проводов при припое к плате?

Чтобы избежать повреждения проводов при припое, нужно следовать нескольким простым, но важным правилам. Во-первых, важно использовать качественные инструменты, такие как паяльник с регулируемой температурой. Избыточное тепло может повредить провод или плату. Во-вторых, используйте подходящий припой, который легко плавится при нужной температуре и не вызывает перегрева проводов. В-третьих, старайтесь соблюдать правильную технику пайки: не перегревайте точку контакта и не держите паяльник на одном месте слишком долго, чтобы избежать повреждений как проводов, так и компонента платы.

Как проверить, что припой на проводах и плате выполнен без ошибок?

Для проверки качества припоя важно внимательно осмотреть соединения под увеличительным стеклом или лупой. Качественная пайка должна быть гладкой и блестящей, без трещин или пузырей. Провод и плата должны быть надежно соединены, а припой не должен расползаться на соседние контакты. Чтобы избежать ошибок при пайке, можно проверить прочность соединения с помощью легкого механического усилия, чтобы убедиться, что провод не оторвется от платы.

Какие ошибки могут возникнуть при пайке проводов на плате и как их избежать?

При пайке проводов на плате часто встречаются несколько типичных ошибок. Одна из них — это слишком высокая температура паяльника, из-за чего компоненты платы могут перегреться или даже быть повреждены. Чтобы избежать этого, используйте паяльник с регулировкой температуры и тщательно следите за её уровнем. Также распространена ошибка, когда припой не образует хорошее соединение между проводом и контактом на плате, что может привести к плохому электрическому контакту. Важно соблюдать правильное количество припоя и обеспечить его равномерное распределение. Еще одна ошибка — это наличие коротких замыканий из-за избыточного припоя. Чтобы избежать этого, после пайки нужно аккуратно удалить излишки припоя и проверить плату с помощью мультиметра.

Какой инструмент использовать для пайки проводов к плате, чтобы не повредить компоненты?

Для качественной пайки и минимизации риска повреждения компонентов стоит использовать паяльник с регулируемой температурой, чтобы контролировать тепло. Хорошим выбором будет паяльник с наконечниками малого диаметра, который позволяет работать с точностью в ограниченных пространствах. Также полезным инструментом является пинцет для точного позиционирования проводов. Кроме того, рекомендуется использовать антистатический браслет, чтобы избежать повреждения компонентов статическим электричеством. Все инструменты должны быть в хорошем состоянии, а припой — высокого качества, чтобы процесс пайки прошел без ошибок.
