Отсутствие штатного зарядного устройства – не повод списывать шуруповерт со счетов. Большинство моделей питаются от литий-ионных или никель-кадмиевых аккумуляторов, которые можно зарядить альтернативными способами при соблюдении мер предосторожности и понимании технических характеристик.
Прежде всего, необходимо определить тип и параметры аккумулятора: напряжение (V), емкость (Ah) и максимальный ток заряда. Эти данные обычно указаны на корпусе батареи. Например, литий-ионный аккумулятор 14,4 В с емкостью 1,5 А·ч требует стабильного напряжения 16,8 В с ограничением тока до 1,5 А.
В качестве замены зарядному устройству можно использовать регулируемый блок питания с контролем тока, зарядное устройство от ноутбука с подходящими параметрами или самодельный модуль на базе понижающего преобразователя типа DC-DC buck converter с контролем напряжения и тока. Обязательное условие – наличие термоконтроля и ограничителя заряда, особенно при работе с литий-ионными аккумуляторами.
Подключение к батарее требует аккуратности: соблюдение полярности, изоляция оголённых проводов, контроль температуры корпуса. Категорически запрещено оставлять аккумулятор без присмотра в процессе заряда. Дополнительно рекомендуется использовать мультиметр для отслеживания текущего напряжения и тока.
Использование блока питания от ноутбука для зарядки аккумулятора шуруповерта
Для зарядки аккумулятора шуруповёрта можно использовать блок питания от ноутбука, если его характеристики соответствуют требованиям батареи. Напряжение блока питания должно совпадать с номинальным напряжением аккумулятора или быть не выше на 1–2 Вольта. Например, если аккумулятор 18 В, допустимо применять блок с выходом 19 В, но при обязательном контроле тока и времени зарядки.
Блок питания должен обеспечивать достаточный ток. Минимально – 1,5–2 А, но предпочтительно 3 А и выше. Используйте мультиметр для проверки выходного напряжения перед подключением. Чтобы избежать повреждений, необходимо встроить в цепь ограничитель тока, например, резистор мощностью 5–10 Вт с сопротивлением 1–2 Ом, или использовать импровизированный контроллер на основе LM317 с ограничением тока.
Подключение осуществляется напрямую к аккумулятору, минуя штатную зарядку. Красный провод – плюс, чёрный – минус. Контакты фиксируются клеммами или временными зажимами типа «крокодил». Следите за нагревом батареи. Если корпус становится горячим, немедленно прекратите зарядку.
Зарядку нужно контролировать вручную. Время зависит от ёмкости аккумулятора и выходного тока. Например, батарею 2000 мА·ч при токе 2 А заряжают около часа. После зарядки обязательно отключите питание, чтобы избежать перезаряда, особенно при отсутствии встроенной защиты в аккумуляторе.

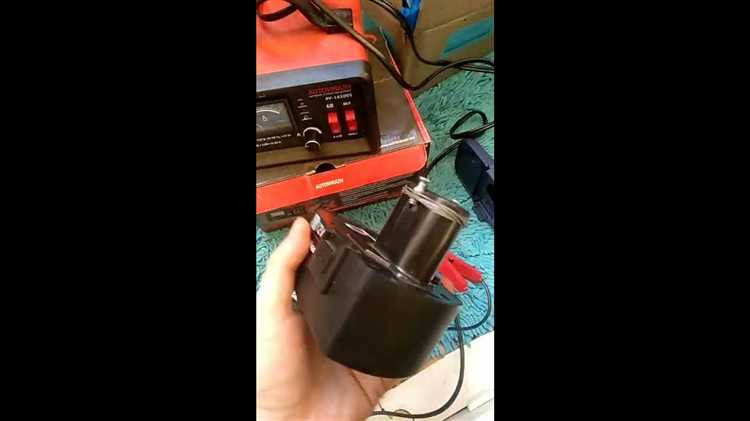

Подключение аккумулятора шуруповерта напрямую к зарядному устройству от другого инструмента
Если оригинальное зарядное устройство отсутствует, можно использовать зарядное от другого электроинструмента с аналогичными характеристиками. Главное – соблюдение напряжения и тока заряда.
- Убедитесь, что номинальное напряжение обоих аккумуляторов совпадает. Например, если ваш аккумулятор 14,4 В, зарядное должно выдавать такое же напряжение.
- Проверьте выходной ток зарядного устройства. Он должен быть не выше максимально допустимого для аккумулятора. Для никель-кадмиевых – 10% от ёмкости, для литий-ионных – 0,5–1C (C – ёмкость в А·ч).
- Определите полярность контактов аккумулятора. На корпусе часто указаны «+» и «–». При отсутствии маркировки используйте мультиметр.
- При помощи зажимов типа «крокодил» подключите зарядное устройство к аккумулятору, соблюдая полярность. Подключение в обратной полярности приведёт к повреждению.
- Контролируйте температуру аккумулятора во время зарядки. Перегрев – признак неправильного тока или повреждения элементов.
- Для литий-ионных аккумуляторов необходимо наличие балансировки. Если зарядное устройство не поддерживает эту функцию, зарядка становится опасной.
- Не оставляйте процесс без наблюдения. Прекратите заряд при достижении номинального напряжения на элемент (1,4 В для NiCd/NiMH, 4,2 В для Li-Ion).
Никогда не используйте зарядные устройства с несовместимыми параметрами или неподходящими разъёмами – это может привести к возгоранию или взрыву аккумулятора.
Зарядка аккумулятора шуруповерта с помощью автомобильного аккумулятора
Для зарядки аккумулятора шуруповерта от автомобильного источника питания потребуется соблюдение полярности, контроль напряжения и тока, а также наличие промежуточного ограничителя тока. Напрямую подключать аккумулятор шуруповерта к автомобильному не рекомендуется из-за высокого тока, который может повредить элементы.
Оптимальный способ – использовать резистор мощностью не менее 10 Вт для ограничения тока. Для 12-вольтового аккумулятора шуруповерта подойдет резистор на 5–10 Ом. Сопротивление подключается последовательно между автомобильным аккумулятором и разряженным аккумулятором шуруповерта.
Зарядка должна производиться под постоянным контролем мультиметром. Напряжение не должно превышать номинал аккумулятора шуруповерта более чем на 1 Вольт. Например, если у аккумулятора шуруповерта 12 В, зарядку прекращают при достижении этого уровня. Ток не должен превышать 0.5–1 А, иначе возможно перегревание и деградация элементов.
Зарядка обычно занимает 30–90 минут, в зависимости от емкости. После завершения отключают провода, начиная с минусового. Не допускается оставлять аккумулятор без присмотра. Также запрещено использовать данный метод с литий-ионными аккумуляторами без контроллера заряда – это может привести к воспламенению.
Самодельный зарядный модуль на базе понижающего преобразователя
Для зарядки аккумулятора шуруповёрта без оригинального ЗУ можно собрать модуль на базе понижающего преобразователя (DC-DC buck-конвертера). Выбор преобразователя зависит от параметров аккумулятора. Например, для 12 В Ni-Cd или Li-ion аккумуляторов подойдёт модуль с входом до 30 В и током до 5 А, например, LM2596 или XL4015.
Необходимые компоненты: понижающий преобразователь, блок питания (например, ноутбучный на 19 В, 3–4 А), мультиметр, радиатор для охлаждения (при необходимости), провода сечением не менее 1 мм², клеммы или зажимы для подключения к аккумулятору.
Настройка модуля: подключите блок питания к входу DC-DC преобразователя. На выходе установите напряжение, соответствующее типу аккумулятора: 12,6 В для 3S Li-ion, 14,4 В для 12 В Ni-Cd. Сначала установите нужное напряжение без нагрузки, затем подключите аккумулятор. Контролируйте ток – он не должен превышать 1 С (например, 2 А для аккумулятора 2 А·ч).
Важно: заряжая Li-ion, следите за перегревом и избегайте перезаряда. При отсутствии схемы балансировки – не заряжайте многосекционные сборки напрямую.
Подключение аккумулятора к солнечной панели через контроллер заряда
Для безопасной зарядки аккумулятора шуруповёрта от солнечной панели требуется контроллер заряда. Он предотвращает перезаряд и глубокий разряд, стабилизирует напряжение и ток, поступающие от панели.
Сначала определите параметры аккумулятора: тип (Li-Ion, NiMH, NiCd), номинальное напряжение и ёмкость. Например, для Li-Ion аккумулятора на 14,4 В потребуется панель с выходным напряжением от 18 до 21 В при токе не менее 1,5 А. Контроллер выбирается с учётом допустимого напряжения аккумулятора и тока панели. Для Li-Ion используйте MPPT-контроллер с возможностью ограничения напряжения до 16,8 В.
Последовательность подключения:
- Подсоедините солнечную панель к входу контроллера (обычно маркируется как PV+ и PV−).
- Аккумулятор подключите к выходу контроллера (BAT+ и BAT−).
- Убедитесь в правильной полярности всех соединений.
Контроллер должен поддерживать режим работы с соответствующим типом аккумулятора. Например, для Li-Ion требуется настройка на фиксированное напряжение отсечки. Некоторые контроллеры позволяют вручную установить конечное напряжение заряда – используйте значение 4,2 В на одну ячейку.
Если аккумулятор съёмный, можно использовать переходник с контактами, соответствующими оригинальному разъёму. Подключение осуществляется через силовые провода сечением не менее 1,5 мм² для тока до 5 А.
При отсутствии встроенной балансировки используйте только контроллеры с возможностью контроля напряжения каждой ячейки либо заряжайте аккумулятор через внешний балансир. Нельзя допускать превышения 4,2 В на элемент – это приводит к перегреву и выходу из строя.
Пример подбора компонентов:
| Тип аккумулятора | Li-Ion 14,4 В (4S) |
| Панель | 18 В, 30 Вт (1,7 А) |
| Контроллер | MPPT, макс. ток 5 А, настройка на 16,8 В |
| Провода | Медные, сечение 1,5–2,5 мм² |
Следите за температурой аккумулятора во время зарядки. При нагреве выше 45 °C заряд следует немедленно остановить. Хранить аккумулятор желательно при уровне заряда 40–60% и температуре не выше 25 °C.
Меры безопасности при зарядке аккумулятора без штатного устройства
Перед подключением аккумулятора к альтернативному источнику питания убедитесь в соответствии напряжения и силы тока техническим параметрам батареи. Превышение этих значений может привести к перегреву и взрыву.
Используйте мультиметр для контроля напряжения и не допускайте превышения установленного уровня заряда. Перезарядка способна повредить химический состав и сократить срок службы аккумулятора.
Подключайте к аккумулятору только качественные провода с надёжной изоляцией и надёжными контактами, чтобы исключить короткое замыкание и искрообразование.
Процесс зарядки проводите в проветриваемом помещении на негорючей поверхности, чтобы минимизировать риск возгорания при возможном выделении газов или перегреве.
Никогда не оставляйте аккумулятор без контроля во время зарядки, особенно если используете самодельные схемы, которые не оснащены автоматическим отключением.
При появлении вздутия корпуса, запаха гари или сильного нагрева немедленно прекратите зарядку и изолируйте батарею, чтобы предотвратить аварийные ситуации.
Не заряжайте сильно разряженный или повреждённый аккумулятор – это повышает риск короткого замыкания и взрыва.
Перед началом работы внимательно изучите рекомендации производителя аккумулятора, особенно по максимальному напряжению и допустимому току зарядки.
Вопрос-ответ:
Можно ли зарядить аккумулятор шуруповерта без родного зарядного устройства?
Да, теоретически можно, но процесс требует осторожности и определённых навыков работы с электроникой. Для этого понадобится источник питания с подходящим напряжением и силой тока, а также знание параметров аккумулятора. Без этого есть риск повредить аккумулятор или вызвать короткое замыкание.
Какие альтернативные способы зарядки аккумулятора шуруповерта существуют?
Некоторые используют универсальные зарядные устройства для литий-ионных или никель-кадмиевых аккумуляторов, подходящие по параметрам. Можно также зарядить аккумулятор через блок питания от другого устройства, если он совпадает по напряжению и току. Ещё один вариант — собрать простую схему зарядного устройства своими руками, но это требует знаний электроники.
Можно ли использовать зарядное устройство от другого шуруповерта для зарядки аккумулятора моего инструмента?
Это возможно, если параметры напряжения и силы тока зарядного устройства совпадают с требованиями вашего аккумулятора. Несоответствие может привести к недозаряду или повреждению аккумулятора. Перед использованием нужно внимательно сравнить технические характеристики и разъёмы, чтобы избежать ошибок.
Как понять, какое напряжение и ток нужны для зарядки аккумулятора шуруповерта?
Информацию о напряжении и токе можно найти на самом аккумуляторе или в техническом паспорте инструмента. Обычно литиевые аккумуляторы заряжают напряжением чуть выше номинального (например, 12 В аккумулятор заряжают около 12,6–13 В). Ток зарядки обычно составляет 10–20% от ёмкости аккумулятора в ампер-часах.
Какие риски существуют при самостоятельной зарядке аккумулятора без оригинального зарядного устройства?
Главные риски — перегрев, перезаряд, короткое замыкание и повреждение аккумулятора. Это может привести к снижению срока службы, потере ёмкости или даже возгоранию. Поэтому важно следить за параметрами зарядки и не оставлять процесс без контроля.
Можно ли зарядить шуруповерт без оригинального зарядного устройства, и если да, то как это сделать безопасно?
Да, в некоторых случаях зарядить шуруповерт без фирменного зарядного устройства возможно, но важно соблюдать меры предосторожности. Например, если у вас есть подходящий адаптер питания с нужным напряжением и силой тока, можно подключить его напрямую к аккумулятору, предварительно убедившись, что полярность совпадает. Однако такие действия требуют осторожности и базовых знаний об электричестве, чтобы не повредить батарею или не вызвать короткое замыкание. Если есть сомнения, лучше обратиться к специалистам или приобрести совместимый зарядник.
