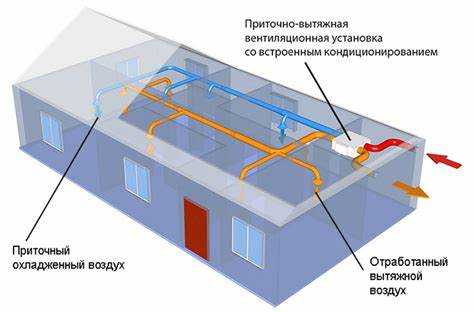

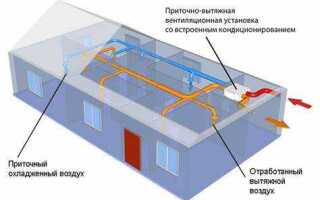

Что такое расход воздуха в вентиляции

Точный расчет расхода воздуха в системах вентиляции – ключевой параметр для обеспечения нормативного воздухообмена в помещениях. Величина расхода зависит от назначения пространства, количества людей, тепловыделений и загрязнителей. Например, для офисных помещений норматив составляет 60 м³/ч на одного человека, тогда как в лабораториях он может превышать 150 м³/ч.

Основной формулой для определения расхода воздуха является Q = L × n, где Q – расход (м³/ч), L – объем помещения (м³), n – кратность воздухообмена в час. Для жилых помещений n обычно равна 1, а для санузлов и кухонь – от 5 до 10. Нарушение этих параметров может привести к накоплению углекислого газа, влажности и снижению энергоэффективности здания.

При проектировании вентиляции важно учитывать также внешние климатические условия, сопротивление воздуховодов и режим работы оборудования. В системах с переменным расходом (VAV) расчет ведется по максимальной нагрузке, а в системах с постоянным расходом – с учетом равномерного распределения потоков. Погрешность в расчетах даже в 10% может привести к дисбалансу давления и снижению эффективности вентиляции.

Рекомендовано использовать программные комплексы (например, VentCAD, MagiCAD) для точного моделирования расхода воздуха с учетом геометрии помещений, типов приточно-вытяжных устройств и фильтрации. Эти инструменты позволяют автоматизировать учет теплотехнических характеристик ограждающих конструкций и предотвратить системные ошибки в проекте.

Как определить требуемый расход воздуха по числу человек

Расход воздуха рассчитывается на основе нормативных требований к объёму свежего воздуха на одного человека. Согласно СНиП 41-01-2003 и СП 60.13330.2016, минимальное значение составляет 30 м³/ч на одного человека при постоянном пребывании и 20 м³/ч – при временном. В офисных и жилых помещениях с высокой плотностью людей рекомендуется использовать значение 60 м³/ч.

Формула для расчёта: L = N × q, где L – общий расход воздуха (м³/ч), N – количество людей, q – нормативный расход на одного человека. Например, для помещения с 5 постоянными сотрудниками: L = 5 × 30 = 150 м³/ч.

При наличии источников загрязнения или высокой активности (например, спортзалы) значение q увеличивают до 80–100 м³/ч. В школах и детских учреждениях рекомендуется использовать не менее 36 м³/ч на ребёнка.

Для точности учитывают не только максимальное число людей, но и фактическое время их пребывания. Если присутствие кратковременное, можно применять средневзвешенное значение расхода в течение суток. При проектировании систем вентиляции рекомендуется закладывать небольшой резерв (10–15%) для компенсации возможных изменений в эксплуатации.

Расчет расхода воздуха по теплопоступлениям в помещении

Для обеспечения теплового комфорта и предотвращения перегрева в помещении необходимо удалять избытки тепла с помощью вентиляции. Расход воздуха рассчитывается исходя из количества теплопоступлений и допустимого температурного перепада между приточным и удаляемым воздухом.

Основная формула для расчета:

L = (Q) / (ρ × c × Δt)

• L – требуемый расход воздуха, м³/ч;
• Q – суммарные теплопоступления в помещение, Вт;
• ρ – плотность воздуха, кг/м³ (при 20°C принимается 1,2 кг/м³);
• c – удельная теплоемкость воздуха, Дж/(кг·°C), принимается 1005;
• Δt – допустимая разница температур между вытяжным и приточным воздухом, °C.

Например, при теплопоступлениях в 12 000 Вт и Δt = 8°C:

L = 12000 / (1.2 × 1005 × 8) ≈ 124.4 м³/ч

Рекомендации по определению теплопоступлений:

1. Учитывайте тепло от оборудования: офисная техника выделяет от 100 до 500 Вт на единицу.
2. Человеческое теплоизлучение: взрослый человек в покое выделяет около 100 Вт.
3. Инсоляция: солнечные лучи через остекление могут вносить до 300 Вт/м² остекленной поверхности.
4. Осветительные приборы: учитывайте 90–100% потребленной мощности как теплопоступление.

Допустимое значение Δt выбирается в пределах 5–10°C в зависимости от требований к микроклимату. При проектировании систем вентиляции важно обеспечить расчетный расход воздуха без превышения шума и сквозняков.

Использование кратности воздухообмена для расчета расхода

Объем помещения определяется как произведение длины, ширины и высоты. Например, для комнаты 5 × 4 × 2,7 м объем составит 54 м³. При нормативной кратности 3 1/ч, расчетный расход будет: Q = 3 × 54 = 162 м³/ч.

Значения кратности зависят от назначения помещения. Для жилых комнат применяют от 0,5 до 1 1/ч, для кухонь – от 6 до 10, для санузлов – не менее 5. В производственных цехах значения могут достигать 20 и выше, особенно при наличии вредных выбросов.

Важно учитывать, что при выборе кратности необходимо ориентироваться на нормативные документы: СНиП 41-01-2003, СП 60.13330 и санитарные нормы. Недостаточная кратность ведет к накоплению углекислого газа, влаги и загрязняющих веществ. Избыточная – к энергопотерям и снижению эффективности системы.

После расчета расхода воздуха на основе кратности подбирается вентиляционное оборудование с учетом реального давления в сети, уровня шума и допустимого отклонения от расчетного значения не более 10%.

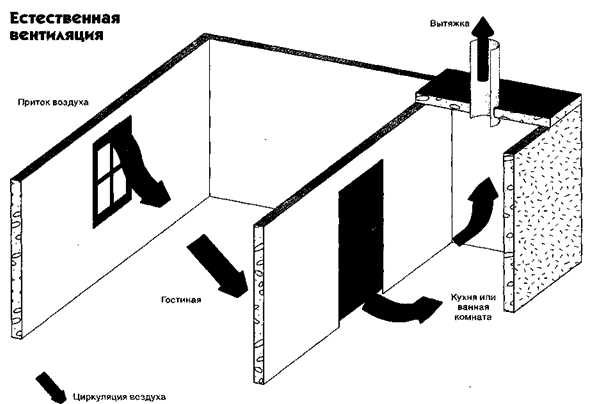

Расчет расхода воздуха при удалении вредных веществ

Расход воздуха при удалении вредных веществ определяется исходя из концентрации загрязняющего агента, предельно допустимой концентрации (ПДК) и объема помещения. Основная цель – обеспечить снижение концентрации до значений, не превышающих санитарные нормы.

Для расчета применяется формула: L = (G × 10³) / (Cдоп − Cвх), где L – требуемый расход воздуха, м³/ч; G – количество выделяющегося вредного вещества, мг/ч; Cдоп – допустимая концентрация, мг/м³; Cвх – концентрация вредного вещества в приточном воздухе, мг/м³ (обычно принимается равной нулю).

Если известно количество источников выделения и интенсивность каждого, общее значение G определяется как сумма по всем источникам. Например, при пяти источниках, выделяющих по 200 мг/ч, G = 1000 мг/ч.

Для удаляемых газов и паров с большой токсичностью, таких как бензол (ПДК = 1,5 мг/м³), требуемый расход воздуха будет значительно выше, чем для менее опасных веществ, например, аммиака (ПДК = 20 мг/м³).

Важно учитывать кратность воздухообмена. При локальных источниках загрязнения предпочтительно использовать местные отсосы, обеспечивающие подачу воздуха непосредственно в зону выброса, что уменьшает общий расход вентиляции.

Рекомендуется вводить 10–20% запас по расходу на случай колебаний интенсивности выброса. Однако завышение приводит к перерасходу энергии, поэтому расчет должен быть точным, с учетом характеристик оборудования и реального технологического процесса.

Как учитывать утечки и инфильтрацию при расчете расхода

При расчете воздухообмена в системах вентиляции необходимо учитывать дополнительные объемы воздуха, теряемые через несанкционированные утечки и поступающие за счёт инфильтрации. Эти параметры существенно влияют на фактический расход и могут составлять до 20–40% от расчетного объема при естественной вентиляции и до 10–15% – при механической.

Для оценки утечек в воздуховодах рекомендуется использовать нормативные значения предельно допустимых утечек в зависимости от класса герметичности согласно ГОСТ 32960-2014. Например, для воздуховодов класса B утечки составляют до 0,027 л/(с·м²) при давлении 500 Па. При проектировании необходимо учитывать суммарную площадь поверхности воздуховодов и умножать её на норматив утечки, скорректированный на фактическое давление в системе.

Инфильтрация через строительные ограждающие конструкции определяется либо натурными испытаниями, либо расчетом по формуле:

Q_инф = k × A × (ΔP)ⁿ

где Q_инф – объем инфильтрационного воздуха (м³/ч),

k – коэффициент воздухопроницаемости ограждения (м³/(ч·м²·Паⁿ)),

A – площадь ограждающей конструкции (м²),

ΔP – разность давлений (Па),

n – показатель степени (обычно от 0,6 до 0,7 для жилых зданий).

Коэффициенты k и n определяются экспериментально или берутся из СП 50.13330.2021. Например, для кирпичной кладки без герметизации k может достигать 0,15 м³/(ч·м²·Па^0.67), тогда как для панелей с уплотнениями – не более 0,05.

Итоговый расчетный расход воздуха Q_общ определяется как сумма основного проектного расхода Q_пр, утечек Q_ут и инфильтрации Q_инф:

Q_общ = Q_пр + Q_ут + Q_инф

Игнорирование этих составляющих приводит к недоотводу загрязненного воздуха или избыточному расходу электроэнергии, особенно в системах с переменным расходом. При автоматизации управления вентиляцией корректировка на утечки и инфильтрацию должна выполняться в алгоритмах ПИД-регуляторов.

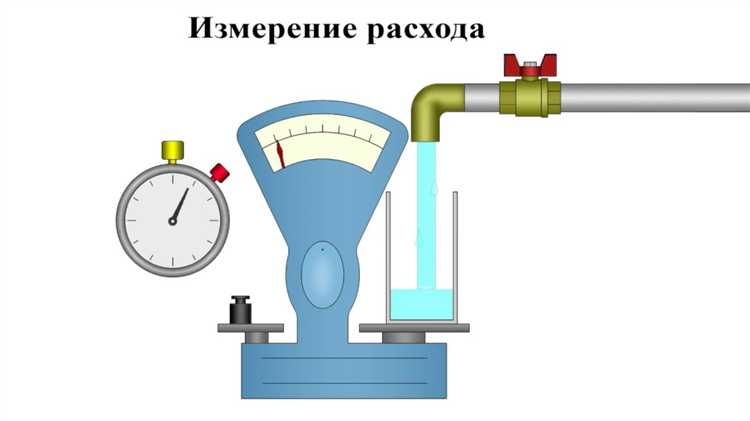

Подбор сечения воздуховодов по рассчитанному расходу воздуха

При выборе сечения воздуховода исходят из заданного расхода воздуха Q (м³/ч) и допустимой скорости движения воздуха V (м/с). Основное уравнение для определения площади сечения S (м²) выглядит так: S = Q / (3600 × V), где 3600 – перевод времени из часов в секунды.

Для жилых и офисных помещений скорость воздуха в воздуховодах обычно выбирают в диапазоне 3–5 м/с. Повышение скорости снижает сечение, но увеличивает шум и потери давления. В производственных и складских помещениях скорость может достигать 6–8 м/с, при этом учитывают повышенный уровень шума и вибраций.

Для круглых воздуховодов площадь сечения определяется формулой S = π × (D/2)², где D – внутренний диаметр. Диаметр рассчитывают как D = √(4 × S / π). Для прямоугольных сечений подбирают ширину и высоту, исходя из доступного пространства и соотношения сторон, оптимальным считается отношение сторон 1:1,5–1:2.

При подборе сечения важно учитывать стандарты ГОСТ и СНиП, которые регламентируют максимальные скорости для разных типов помещений. Например, для общественных зданий максимальная скорость не должна превышать 5 м/с, чтобы избежать дискомфорта.

Практическая рекомендация – при расчете округлять диаметр воздуховода в большую сторону, чтобы избежать превышения проектной скорости и обеспечить запас для чистки и монтажа. Также учитывают дополнительные потери при изгибах, переходах и соединениях, увеличивая сечение на 5–10% при сложной трассе.

Итоговый подбор сечения требует балансировки между расходом воздуха, скоростью, уровнем шума и энергетическими затратами на перемещение воздуха. Точный расчет минимизирует эксплуатационные расходы и повышает эффективность вентиляционной системы.

Вопрос-ответ:

Что такое расход воздуха и почему он важен для систем вентиляции?

Расход воздуха — это количество воздуха, проходящего через вентиляционную систему за единицу времени, обычно измеряемое в кубических метрах в час (м³/ч). Он определяет, насколько эффективно воздух обновляется в помещении, что влияет на качество воздуха и комфорт. Правильный расчет расхода помогает поддерживать необходимый уровень вентиляции и предотвращать застой загрязненного воздуха.

Какие основные параметры учитываются при расчете расхода воздуха в вентиляции?

При расчете расхода воздуха учитываются размеры помещения, количество находящихся в нем людей, виды и интенсивность источников загрязнений, а также требования к микроклимату. Дополнительно учитывается кратность воздухообмена — число полных обновлений воздуха в час, рекомендованное санитарными нормами для разных типов помещений.

Как определить необходимый расход воздуха для жилого помещения?

Для жилого помещения расчет базируется на числе жильцов и площади. Например, для одной комнаты с одним человеком нормативы могут требовать от 30 до 60 м³/ч на человека. Также учитываются дополнительные факторы — наличие кухни, ванной, степень изоляции. На основании этих данных рассчитывается минимальный объем воздуха, который должен подаваться системой вентиляции, чтобы поддерживать комфорт и чистоту воздуха.

Какие методы применяются для измерения фактического расхода воздуха в вентиляционной системе?

Для измерения расхода воздуха часто используют анемометры, которые фиксируют скорость потока. Также применяются приборы на основе тепловых или ультразвуковых сенсоров. Чтобы получить объем, измеренную скорость умножают на площадь сечения воздуховода. Для более точного контроля используют стационарные системы мониторинга и расходомеры с постоянной регистрацией параметров.

Как изменение расхода воздуха влияет на энергозатраты вентиляционной системы?

Увеличение расхода воздуха требует большей мощности вентиляторов, что приводит к повышенному энергопотреблению. При избыточной подаче воздуха увеличиваются затраты на его подогрев или охлаждение. Поэтому расчет должен быть сбалансированным — чтобы обеспечить комфорт и качество воздуха без ненужных потерь энергии и ресурсов.

Как определить необходимый расход воздуха для вентиляции помещения?

Расход воздуха рассчитывается на основе нескольких факторов: объема помещения, количества находящихся в нем людей, типа деятельности и требуемого уровня воздухообмена. Для жилых или офисных помещений часто используют нормативные значения кратности обмена воздуха — сколько раз в час воздух должен полностью обновляться. Кроме того, учитывают характеристики оборудования и источников загрязнений. Обычно расчет начинают с определения минимального количества свежего воздуха на одного человека и умножают на их число, затем добавляют объем воздуха для разбавления вредных веществ. В результате получают общий расход, который необходимо обеспечить системой вентиляции.
