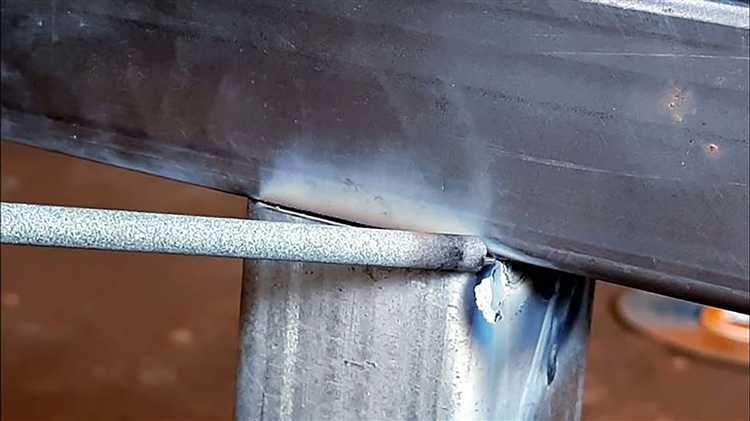

Деформация профильной трубы при сварке возникает из-за неравномерного теплового расширения металла. Особенно подвержены короблению тонкостенные трубы с сечением 20×20 мм, 40×20 мм и 60×40 мм при толщине стенки 1,5–2 мм. При нагреве одна сторона профиля расширяется быстрее другой, и это приводит к изгибу, перекосу или скручиванию конструкции.
Чтобы минимизировать риск деформации, необходимо учитывать несколько факторов: тип сварки, порядок наложения швов, фиксацию деталей и выбор режима. Например, при использовании полуавтоматической сварки (MIG/MAG) рекомендуется применять короткую дугу с минимальным током, достаточным для провара, но без перегрева металла. Для толщины 2 мм подходит ток 60–90 А, с подачей проволоки 4–6 м/мин.
Фиксация трубы перед сваркой играет ключевую роль. Используются магнитные угольники, струбцины и прихватки. Прихваточные швы выполняются в нескольких точках – по углам и в середине шва. Это позволяет равномерно распределить напряжение и удержать геометрию в процессе сварки.
Последовательность наложения швов должна быть симметричной. Если сначала проварена одна сторона профиля, следующая должна выполняться на противоположной стороне. Такой подход помогает уравновесить термические нагрузки. Для длинных швов целесообразно применять точечную сварку с промежутками 100–150 мм, а затем соединять точки короткими отрезками шва в шахматном порядке.

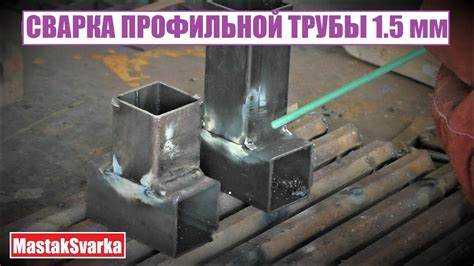

Выбор толщины стенки трубы с учётом термического воздействия
При сварке профильной трубы основное термическое воздействие приходится на зону шва и прилегающие участки. Чем тоньше стенка, тем выше риск коробления и прожога при недостаточно точной настройке сварочного режима. Минимально допустимая толщина для ручной дуговой сварки – 1,5 мм, однако даже при такой толщине потребуется ограничить силу тока и снизить продолжительность воздействия на один участок.
Для сварки с наименьшим риском деформации оптимально выбирать трубы со стенкой от 2 мм и выше. При толщине 2–3 мм труба сохраняет геометрию даже при сварке без предварительного подогрева. Более толстые стенки – от 4 мм – позволяют использовать многопроходную сварку и режимы с более высокой мощностью, без риска локального перегрева.
Если планируется сварка длинных участков без фиксации, стоит избегать труб со стенкой менее 2 мм, особенно при использовании полуавтомата или аргонодуговой сварки, где температурная концентрация особенно высока. При этом важно учитывать, что чрезмерно толстые стенки увеличивают тепловложение, что тоже может вызывать внутренние напряжения, особенно при неравномерном охлаждении.
Рекомендуется подбирать толщину с запасом, исходя из ожидаемой нагрузки на конструкцию и выбранного способа сварки. Например, для опорных рам и несущих элементов предпочтительна толщина от 3 мм, для декоративных или вспомогательных конструкций – от 2 мм, при условии стабилизации конструкции в процессе сварки.

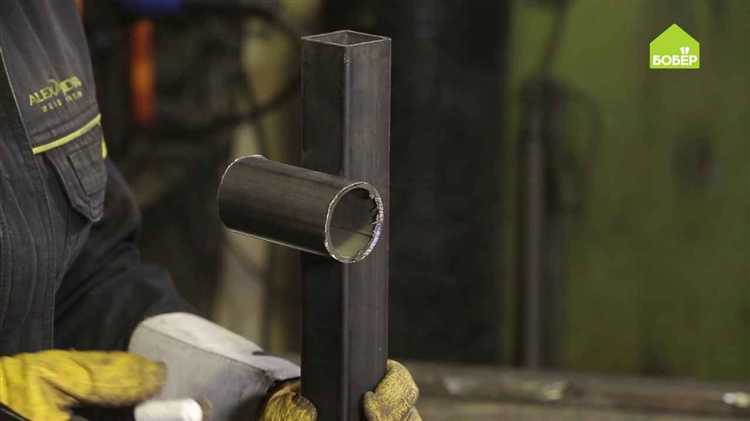

Какой зазор между трубами минимизирует риски коробления
Оптимальный зазор между кромками профильных труб зависит от толщины стенки, типа сварного соединения и способа сварки. Для ручной дуговой сварки при толщине стенки 2–4 мм рекомендуемый зазор составляет 0,5–1,0 мм. Это обеспечивает надёжное проплавление без перегрева металла, который может вызвать локальное расширение и деформацию конструкции.
Если зазор меньше 0,5 мм, возрастает риск непровара, особенно при использовании электродов с основным покрытием. При зазоре свыше 1 мм резко увеличивается объём наплавленного металла, что приводит к сильному термическому воздействию и может вызвать коробление, особенно в участках с неравномерным отводом тепла.
При сварке тонкостенных труб (до 2 мм) допустимо уменьшение зазора до 0,3–0,5 мм, особенно при использовании сварки в среде защитного газа. В этом случае тепло концентрируется более точно, и зазор контролируется на этапе подготовки кромок с помощью шаблонов или регулировки положения элементов перед прихваткой.
Чтобы обеспечить стабильный зазор, необходимо исключить заусенцы и перекосы. Применение прокладок или ограничителей из жаростойкой стали позволяет точно задать расстояние между трубами на момент прихватки, что критично при сварке протяжённых швов.
В угловых соединениях труб сечением 40×20 мм и стенкой 2 мм эффективный зазор – 0,7 мм. При сварке встык труб с толщиной 3 мм – до 1 мм, при условии, что шов будет выполнен в несколько проходов. Нарушение этих значений увеличивает вероятность появления остаточных напряжений и коробления после остывания металла.

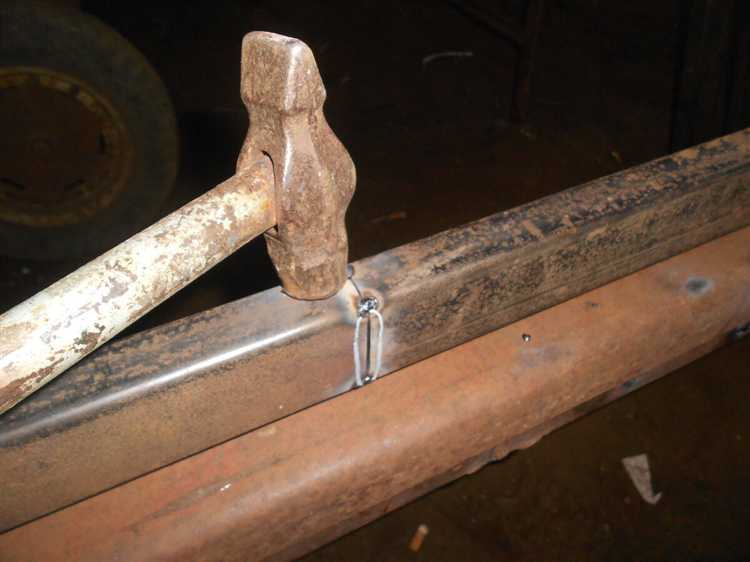

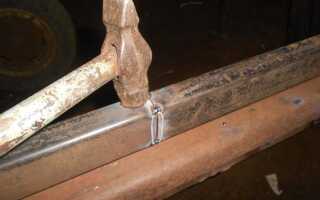

Типы прихваток и их влияние на устойчивость геометрии
Прихватки предотвращают смещение элементов конструкции до завершения основного сварочного шва. Их расположение и форма напрямую влияют на геометрию изделия и риск деформации профильной трубы.
- Точечные прихватки – короткие сварные швы длиной 5–10 мм, ставятся через равные интервалы. Используются для фиксации без лишнего тепловложения. Оптимальны при точной подгонке деталей. Расстояние между ними – 200–300 мм, в зависимости от длины элемента.
- Диагональные прихватки – располагаются под углом к шву, чаще на углах конструкции. Предотвращают скручивание профиля. Эффективны при сборке рам с большой площадью.
- Сплошные короткие участки – применяются, если требуется обеспечить высокую жёсткость на этапе прихватки. При этом возрастает тепловое воздействие, что может вызвать локальные напряжения. Использовать только при необходимости дополнительной прочности до сварки.
- Симметричные прихватки – устанавливаются парами с противоположных сторон шва. Это равномерно распределяет термическое воздействие и снижает риск изгиба трубы. Особенно актуально для тонкостенных профилей.
Перед основными швами все прихватки необходимо проварить в том же направлении, в каком будет выполняться окончательная сварка. Несоблюдение последовательности приводит к накоплению деформаций. Для снижения остаточных напряжений длину прихваток увеличивают по направлению к середине трубы при сварке длинных прямых участков. После фиксации обязательна проверка диагоналей и прямолинейности профилей.

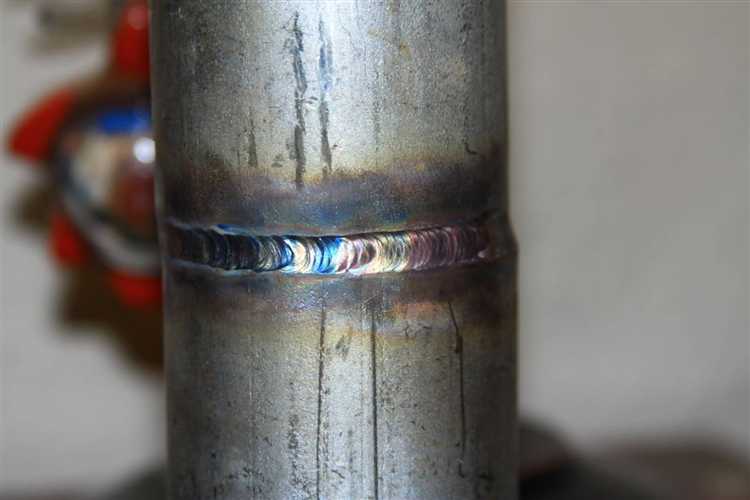

Температурный режим сварки при работе с тонкостенными профилями
При сварке тонкостенных профильных труб (толщиной до 2 мм) критично контролировать температурный режим, чтобы избежать прожогов и геометрических искажений. Слишком высокая температура вызывает локальное оплавление металла, особенно в зонах с ослабленным сечением и на кромках.
Рекомендуемая сила тока при ручной дуговой сварке для толщины 1,5–2 мм составляет 40–60 А, при использовании полуавтоматической сварки в среде CO2 – 60–90 А. При превышении этих значений резко возрастает риск деформации за счёт избыточного тепловложения.
Скорость сварки должна быть выше средней, чтобы минимизировать время теплового воздействия на одну зону. Рекомендуется использовать короткую дугу и подавать проволоку с минимальным отступом от зоны плавления.
Для предотвращения перегрева предпочтительнее выполнять сварку в несколько проходов с паузами, позволяющими металлу остыть. Это особенно важно при замкнутых или пространственных конструкциях, где тепло рассеивается медленнее.
При работе с низкоуглеродистыми сталями допустимо использовать импульсный режим, при котором пиковое значение тока чередуется с паузами. Это позволяет ограничить нагрев без потери качества шва.
Охлаждение деталей во время сварки допускается только естественным способом. Принудительное охлаждение (например, водой или сжатым воздухом) приводит к термическим напряжениям и микротрещинам в зоне шва.
Оптимальная температура окружающей среды при сварке тонкостенных профилей – от +10 до +25 °C. При более низкой температуре требуется предварительный подогрев зоны шва до 60–80 °C, чтобы снизить температурный градиент между швом и основным металлом.

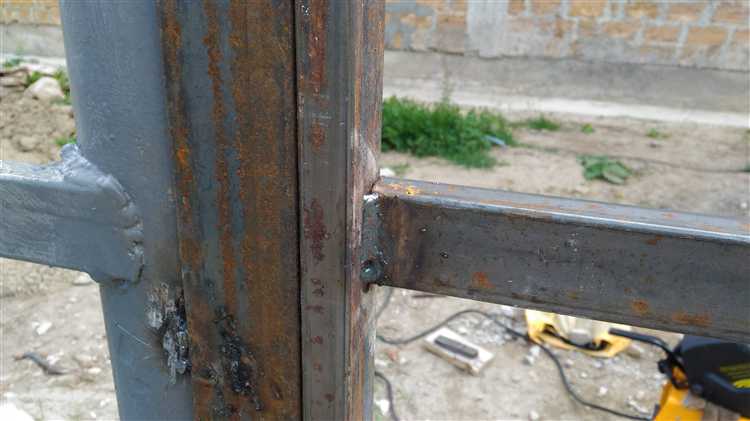

Последовательность наложения швов для равномерного напряжения
Нарушение порядка наложения швов на профильной трубе часто становится причиной локальных деформаций и искривлений. Чтобы избежать этого, важно соблюдать продуманную последовательность, позволяющую равномерно распределить термические напряжения.
При сварке прямоугольных и квадратных профилей применяется перекрёстная схема: швы накладываются по диагонали относительно друг друга. Это позволяет уравновесить усадочные усилия. Например, если первый шов выполняется на одной стороне, следующий следует делать на противоположной диагонали. При этом важно, чтобы сварка швов длиной более 300 мм велась от центра к краям.
Для рамных конструкций, где труба сваривается по периметру, целесообразно начинать с противоположных коротких сторон. Далее переходят к длинным участкам, чередуя стороны. Такая последовательность предотвращает перекосы и обеспечивает симметричное распределение тепла.
Если конструкция содержит несколько сопрягаемых узлов, каждый из них обваривается точечно по углам – для фиксации формы. После этого швы накладываются поочерёдно на участках, удалённых друг от друга. Важен контроль времени между операциями: избыточное охлаждение одного участка при полной проварке другого может вызвать деформацию.
При многослойной сварке каждый следующий слой следует выполнять после полного остывания предыдущего, начиная с противоположной стороны относительно предыдущего шва. Такая чередуемость снижает термическую нагрузку на материал.
Нюансы фиксации заготовок в сборочном приспособлении
Для минимизации деформаций при сварке профильной трубы фиксация должна обеспечивать жесткое, но не чрезмерно напряженное крепление. Зажимы должны удерживать детали без перекосов и с минимальным давлением на тонкостенные стенки.
Используйте приспособления с регулируемыми упорами, позволяющими точно выставить заготовки по углам и плоскостям. Важно, чтобы фиксирующие элементы не искажали геометрию трубы при зажиме.
Расположение точек фиксации должно учитывать равномерное распределение усилий по всей длине шва. При необходимости применяйте несколько точек прихватки, чередуя стороны, чтобы снизить напряжения и избежать искривления.
При работе с тонкостенными трубами применяйте прокладки из мягких материалов (например, силиконовые или резиновые) между зажимом и поверхностью заготовки для снижения давления и предотвращения вмятин.
Контроль точности фиксации проводится с помощью измерительных инструментов – угломеров и уровней. Ошибки в позиционировании быстро передаются на сварочный шов и вызывают коробление.
Использование сборочных приспособлений с минимальным количеством сварочных прихваток сокращает тепловое воздействие и облегчает удержание геометрии.
При изменении положения труб в процессе сварки закрепляйте детали заново, чтобы избежать накопления деформаций из-за смещения заготовок.

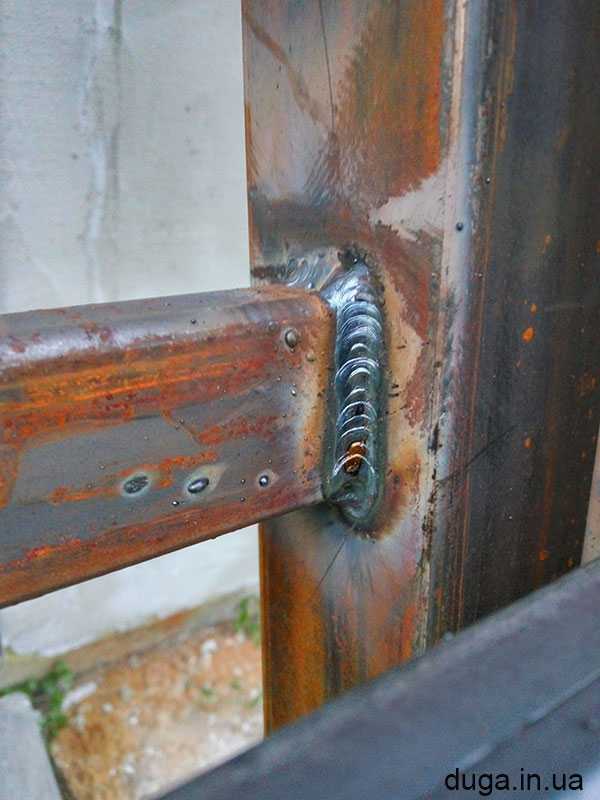

Способы контроля деформаций в процессе и после сварки
Контроль деформаций начинается с подготовки заготовок и продолжается на каждом этапе сварки и охлаждения. Для точного выявления изменений геометрии применяются механические и визуальные методы, а также специальные измерительные приборы.
- Измерение исходной геометрии до сварки: фиксируют размеры и углы профильной трубы с помощью штангенциркуля, угломера и шаблонов. Это база для оценки отклонений после сварки.
- Мониторинг при помощи линейных индикаторов (датчиков перемещений): устанавливаются на контрольные точки конструкции для фиксации смещений в режиме реального времени во время сварочных операций.
- Использование сварочных приспособлений и фиксаторов: позволяют удерживать заготовки в проектном положении, снижая вероятность искривления и коробления.
- Визуальный контроль за состоянием швов: выявление чрезмерного перегрева и прожогов, которые провоцируют локальные деформации. Особое внимание уделяется зоне термического влияния.
- Контроль температуры: применение пирометров или термопар для контроля прогрева. Поддержание температуры в заданных пределах снижает внутренние напряжения и деформации.
После завершения сварки необходимо провести измерения для выявления остаточных деформаций:
- Проверка углов и плоскостей с помощью угломеров и уровней.
- Измерение диагоналей и линейных размеров профильной трубы для выявления искривлений.
- Использование поверочных шаблонов и калибров для проверки точности геометрии.
- При необходимости проведение корректирующих механических воздействий (выпрямление, прессование) на участках с выявленными деформациями.
Систематический контроль и корректировка на каждом этапе уменьшают вероятность критических искажений и обеспечивают стабильное качество сварного изделия.
Вопрос-ответ:
Какая последовательность наложения швов помогает избежать деформаций профильной трубы?
Для уменьшения искажения формы при сварке профильной трубы важно правильно распределять сварочные швы. Обычно рекомендуется использовать чередующийся порядок: сначала выполнять прихватки с противоположных сторон, затем сваривать швы по частям, чередуя стороны. Это позволяет уравновесить напряжения и не даёт металлу сильно сжиматься или вытягиваться в одном направлении. При работе с прямоугольными трубами полезно разделить шов на несколько участков и сваривать их поочерёдно, оставляя промежутки для охлаждения между ними.
Какой тип фиксации заготовок помогает минимизировать коробление при сварке профильных труб?
Жёсткая и надёжная фиксация заготовок в сборочном приспособлении снижает риск смещений и деформаций. Чаще всего используют специальные прихваты, струбцины или сборочные кондукторы, которые фиксируют профиль точно по месту и не дают ему смещаться во время нагрева. Важно, чтобы крепления не вызывали избыточного напряжения, а распределяли нагрузку равномерно. В случае тонкостенных труб желательно применять легкие, но прочные фиксаторы, чтобы избежать повреждения стенок.
Какие методы контроля деформаций применяются во время и после сварки профильных труб?
Во время сварки для контроля деформаций используют визуальный осмотр и измерения размеров с помощью шаблонов или специальных приборов. Также можно применять термопары или инфракрасные датчики, чтобы следить за температурой и не допускать перегрева. После сварки проверяют геометрию с помощью измерительных инструментов: угломеров, линейок, уровней и шаблонов. Если обнаруживаются отклонения, применяют механическую правку или локальный прогрев для снятия остаточных напряжений.
Как влияет температура сварки на деформацию профильных труб и как её контролировать?
Высокая температура сварки приводит к увеличению термического расширения металла, что после остывания вызывает сжатие и искажение формы. Для тонкостенных профильных труб важно соблюдать минимально необходимую тепловложенность, использовать прерывистый или точечный сварочный шов. Контроль температуры проводят с помощью тепловизоров или пирометров, чтобы не допускать перегрева. Также полезно делать паузы между швами для равномерного охлаждения и уменьшения напряжений.
Какой зазор между профильными трубами оптимален для сварки без деформаций?
Оптимальный зазор зависит от толщины стенки и типа сварки, но обычно для профильных труб выбирают минимальный зазор — около 1–2 мм. Слишком большой зазор вызывает чрезмерное заполнение шва и увеличивает зону нагрева, что повышает риск коробления. Если зазор слишком мал или отсутствует, возможно недостаточное проникновение сварочного шва, что снижает прочность соединения. Правильно выставленный зазор помогает контролировать металл и уменьшить деформации.
