Линзы Френеля и другие типы крупных собирающих линз периодически рассматриваются как альтернатива зеркалам в конструкциях солнечных печей. На первый взгляд идея кажется логичной: линза может сфокусировать солнечный свет в точку и нагреть её до высоких температур. Однако на практике такие решения почти не применяются в инженерных проектах, и этому есть объективные причины.
Линзы большого размера быстро теряют эффективность при увеличении площади. Например, акриловая линза площадью 1 м² весит более 5 кг, при этом она требует жёсткой рамы и идеально ровного положения перпендикулярно солнцу. При малейшем отклонении фокус смещается, и температура в зоне нагрева падает в разы. Это делает систему нестабильной при использовании на открытом воздухе, где подвижность солнца и ветровая нагрузка критичны.
Большие линзы обладают низкой тепловой стойкостью. Акрил плавится при 160–170 °C и начинает деформироваться уже при 80–90 °C. В солнечной печи, где температура в фокусе может достигать 1000 °C, даже кратковременный перегрев приводит к помутнению или растрескиванию оптики. Закалённое стекло решает проблему частично, но сильно увеличивает массу и стоимость, а также затрудняет транспортировку и монтаж.

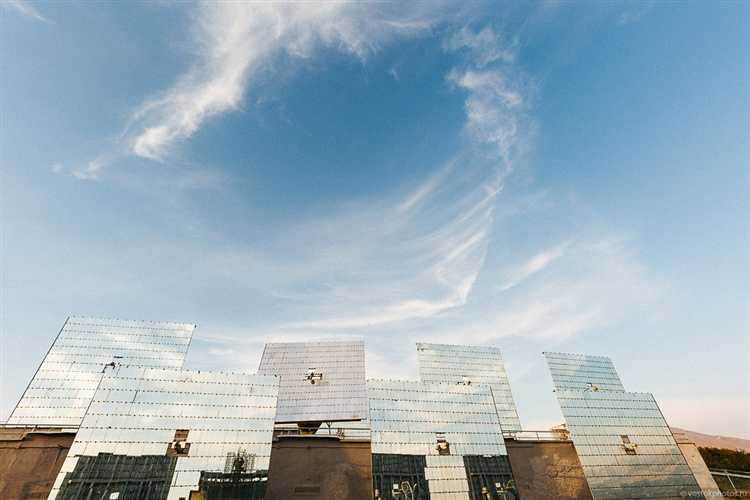

Линза собирает свет только с прямого направления. В утренние и вечерние часы эффективность резко падает. Зеркальные концентраторы, напротив, могут быть построены из дешёвых отражающих панелей и регулироваться по высоте или углу наклона. Это даёт им явное преимущество в повседневном использовании, особенно при стационарной установке в непредсказуемых климатических условиях.
С точки зрения стоимости на ватт тепловой мощности, большая линза проигрывает не только зеркалам, но и простым параболическим рефлекторам. Конструкция с линзой требует прецизионного позиционирования, защиты от загрязнения и периодической замены. Эксплуатационные расходы быстро перекрывают любые теоретические преимущества оптического усиления.
Как размер линзы влияет на равномерность нагрева
При увеличении размеров линзы наблюдается ряд эффектов, напрямую влияющих на распределение температуры в зоне фокусировки. Чем больше апертура, тем сложнее обеспечить устойчивую геометрию и точное фокусное расстояние по всей площади линзы.
- Большая линза чаще имеет неоднородности в структуре материала, что приводит к искажению светового потока и появлению горячих и холодных зон.
- При диаметре более 50 см отклонения от идеальной формы даже на доли миллиметра вызывают смещение фокуса и снижают концентрацию энергии.
- Френелевы линзы крупного размера теряют точность фокусировки из-за деформации сегментов под собственным весом и внешними нагрузками, особенно при нагреве.
- Невозможно добиться равномерного освещения всей рабочей поверхности, если её площадь сравнима с площадью фокусного пятна: края зоны остаются холоднее центра.
Для задач, где требуется стабильный температурный профиль, практичнее использовать несколько небольших линз с перекрывающимися фокусами, чем одну крупную. Это уменьшает тепловые градиенты и снижает риск перегрева отдельных участков материала.
Почему крупные линзы трудно ориентировать на Солнце вручную
Линзы диаметром свыше 50 см обладают значительной массой – от 5 до 20 кг в зависимости от материала и толщины. При такой массе даже минимальные угловые перемещения требуют приложения ощутимой силы, особенно если конструкция не оснащена редуктором или балансировкой.
Большие линзы имеют узкий угол фокусировки: отклонение оси всего на 1–2 градуса снижает плотность фокусированного света в 2–3 раза. Это особенно заметно при концентрации тепла на небольшом рабочем участке – например, в точке диаметром 1–2 см.
Из-за большого фокусного расстояния (часто более 1,5 м) малейшее смещение линзы приводит к значительному сдвигу фокуса. Для ручной коррекции приходится либо перемещать весь каркас, либо точно регулировать наклон, что без точных механизмов практически невозможно.
Солнечное движение составляет около 15 угловых градусов в час. При фокусной длине в 2 м это означает смещение фокусного пятна примерно на 50 см за 2 часа. Без автотрекинга или часового механизма линзу приходится корректировать каждые 5–10 минут вручную.
На открытом воздухе крупные линзы чувствительны к порывам ветра. Даже слабое дуновение создает вибрации, которые мешают точному наведению и вызывают расфокусировку. Устойчивое крепление уменьшает проблему, но увеличивает вес и инерционность всей системы.
Рекомендации: для систем с линзами диаметром более 40 см желательно использовать азимутально-экваториальную опору с винтовыми приводами. Также следует предусматривать систему компенсации ветровой нагрузки и механизм грубой/точной подстройки по высоте и азимуту.
Какие сложности возникают при изготовлении линз большого диаметра
Линзы диаметром свыше 50 см требуют высокой точности формовки и полировки. Даже незначительное отклонение от геометрии в пределах 0,1 мм приводит к расфокусировке солнечного пятна, снижая температуру в центре фокуса на десятки градусов.
Материалы для таких линз должны иметь однородный показатель преломления по всей площади. Для оптического акрила или стекла это означает необходимость контроля внутренних напряжений на этапе литья. Искажения при термообработке могут сделать линзу непригодной.
Транспортировка отлитой заготовки требует упаковки, исключающей микроповреждения и изгиб. Даже временное отклонение от плоскости приводит к появлению зон разной фокусировки. Поэтому производители ограничиваются линзами до 1 метра в диаметре.
Полировка крупной линзы занимает в 4–6 раз больше времени, чем обычной. Риск появления зон с неоднородной абразивной обработкой возрастает, особенно на краях. Это требует использования прецизионных станков с числовым программным управлением и контролем давления на каждом участке.
Стоимость качественной линзы 1,2–1,5 метра из оптического акрила начинается от 1000 долларов без учёта корпуса. Увеличение диаметра на каждые 10 см ведёт к удорожанию минимум на 40%, поскольку растёт расход сырья, энергозатраты и длительность обработки.
Наконец, крупная линза становится уязвимой к ветровым нагрузкам. Её прогиб даже на 2–3 мм в середине приводит к смещению фокуса, из-за чего она требует жёсткого крепления с высокой точностью позиционирования. Это делает систему громоздкой и нестабильной при эксплуатации вне лабораторных условий.

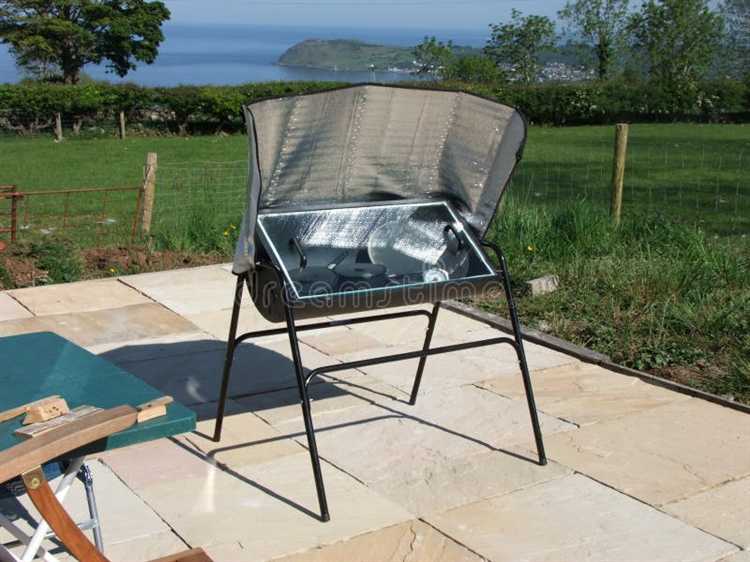

Как вес и габариты линзы ограничивают мобильность конструкции
С увеличением диаметра линзы возрастает не только её масса, но и требования к прочности креплений, устойчивости опорной рамы и точности юстировки. Например, линза Френеля диаметром 1,5 метра весит более 10 кг, не учитывая раму и элементы регулировки. При транспортировке и установке такие конструкции требуют усиленной упаковки, транспортных креплений и как минимум двух человек для безопасной установки.
- Габаритная линза не помещается в стандартный багажник легкового автомобиля. Для транспортировки требуется фургон или прицеп.
- Большая площадь линзы повышает парусность конструкции. При порывах ветра возникает риск опрокидывания или смещения фокуса, особенно при эксплуатации вне стационарных условий.
- Механизмы для поворота и наклона становятся громоздкими и требуют точной балансировки, иначе из-за массы линзы быстро выходят из строя оси и шарниры.
Оптимальный диаметр линзы для переносной солнечной печи – до 50 см. Это позволяет сохранить общую массу установки в пределах 5–7 кг и разместить её в рюкзаке или багажнике без специальной подготовки. Превышение этого порога снижает мобильность и требует дополнительных инженерных решений, не оправданных в бытовом применении.
Почему фокусировка солнечного пятна становится нестабильной при увеличении линзы
Увеличение диаметра линзы приводит к усилению влияния аберраций, особенно сферической и хроматической. При диаметре более 30 см и фокусном расстоянии менее 1 метра искажения становятся заметными даже при визуальном наблюдении. Световой поток начинает фокусироваться не в точку, а в зону с размытыми границами, где плотность энергии падает.
Увеличение линзы требует высокой точности изготовления. Даже отклонение кривизны поверхности на 0,1 мм приводит к смещению фокуса на несколько миллиметров. На практике это означает неравномерный нагрев и потерю температурной стабильности. Плавление тугоплавких материалов в такой зоне невозможно.
Турбулентность воздуха усиливает нестабильность при больших размерах линзы. Нагретый воздух над фокусной зоной создает плотностные градиенты, которые отклоняют лучи. При фокусировке пятна диаметром менее 2 мм это приводит к постоянному смещению максимума температуры.
Проблему также усугубляет невозможность точно удерживать линзу в одном положении при её массе свыше 5 кг. Даже незначительное отклонение от перпендикуляра к солнечным лучам приводит к асимметричному распределению энергии в фокусе.

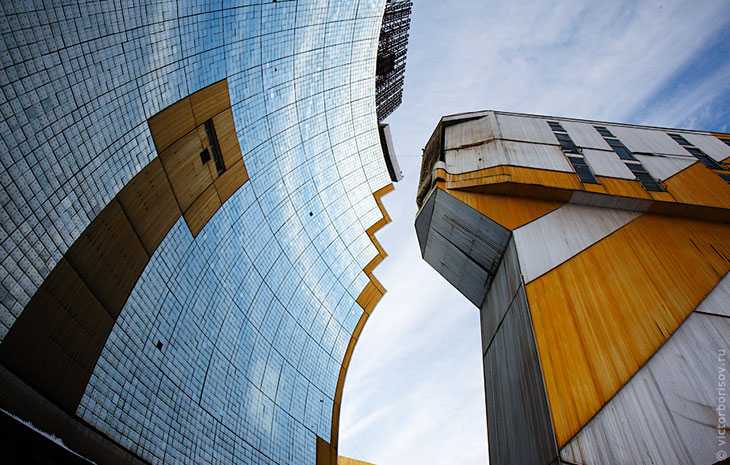

Рекомендованный предел диаметра – 20–25 см при фокусном расстоянии не менее 80 см. При превышении этих параметров нестабильность пятна делает печь малопригодной для практического использования. Для более мощных систем предпочтительны зеркальные концентраторы с активной стабилизацией.
Какие риски связаны с безопасностью при использовании больших линз
Большие линзы концентрируют солнечный свет на ограниченной площади с высокой интенсивностью. Это создает опасность серьезных ожогов при случайном контакте с фокусной точкой. Температура в этой зоне может превышать 500 °C, что способно вызвать мгновенное воспламенение горючих материалов и повреждение кожи.
Оптические дефекты у крупных линз, такие как аберрации и неоднородности, увеличивают риск непредсказуемого разброса света, что осложняет контроль над направлением концентрированного пучка и повышает вероятность случайного воздействия на объекты или людей.
Механическая нестабильность конструкции с большими линзами увеличивает вероятность их смещения или падения, что может привести к травмам. Вес таких элементов требует усиленного крепления и надежных защитных ограждений.
Рекомендации: следует использовать защитные экраны, исключающие попадание прямого света вне рабочей зоны, а также надевать специальную защиту для глаз, чтобы предотвратить повреждение сетчатки от интенсивного излучения. Установка должна обеспечивать ограниченный доступ посторонних и соблюдение строгих инструкций по эксплуатации.
Несоблюдение этих мер повышает вероятность пожаров и травматизма, что является одной из причин ограниченного применения больших линз в солнечных печах.
Вопрос-ответ:
Почему солнечные печи редко делают с очень большими линзами?
Большие линзы сложно изготавливать с достаточной точностью, и их вес значительно увеличивается. Это ведёт к проблемам с креплением и устойчивостью конструкции. Кроме того, большие линзы часто страдают от искажений изображения и потери фокуса, что снижает эффективность нагрева.
Как размер линзы влияет на концентрацию солнечного света в печи?
Чем больше линза, тем больше площадь сбора солнечного света, но одновременно труднее добиться точного фокусирования. Если фокус слишком расплывчатый, температура в точке нагрева будет ниже, и печь не сможет быстро и сильно нагревать предметы. Маленькие линзы проще оптимизировать, чтобы добиться нужного концентратора света.
Могут ли большие линзы приводить к проблемам безопасности при использовании солнечных печей?
Да, большие линзы концентрируют большое количество солнечной энергии на небольшой площади, что увеличивает риск случайных ожогов и пожаров, если печь неправильно эксплуатировать. К тому же крупные линзы при сильном нагреве могут треснуть или деформироваться, что также опасно.
Есть ли технические альтернативы большим линзам для повышения мощности солнечных печей?
Вместо одной большой линзы часто используют несколько небольших, собранных вместе для сбора и концентрации света. Такой подход позволяет лучше контролировать фокус и уменьшает вес конструкции. Также применяются зеркала и отражатели, которые легче сделать большими и с нужной формой для фокусирования.
