Термистор – это чувствительный элемент, изменяющий сопротивление в зависимости от температуры. В электронных схемах он часто используется для защиты от перегрева или для температурной компенсации. Наиболее распространены два типа термисторов: NTC (Negative Temperature Coefficient) и PTC (Positive Temperature Coefficient). В первом случае сопротивление уменьшается при нагреве, во втором – увеличивается.
Для проверки термистора достаточно цифрового мультиметра с функцией измерения сопротивления. Перед началом убедитесь, что элемент отключён от цепи. В противном случае показания будут искажены паразитными токами или соседними компонентами.
Для дополнительной проверки нагрейте термистор, например, прикоснувшись к нему пальцем или используя фен. У NTC сопротивление должно уменьшаться, у PTC – увеличиваться. Изменения должны быть плавными и соответствовать характеристической кривой термистора. Резкие скачки или отсутствие реакции – признаки повреждения.
Как определить тип термистора перед проверкой
Перед началом измерений необходимо точно определить тип термистора: NTC (с отрицательным температурным коэффициентом) или PTC (с положительным). Это важно, поскольку принцип работы и ожидаемое поведение сопротивления у них противоположное.
- Изучите маркировку на корпусе. Часто производители указывают тип термистора буквами NTC или PTC. Если есть только числовой код, найдите его расшифровку в технической документации производителя.
- Определите внешний вид. NTC-термисторы часто имеют дисковую или цилиндрическую форму и компактные размеры. PTC могут быть крупнее, особенно если предназначены для ограничения тока.

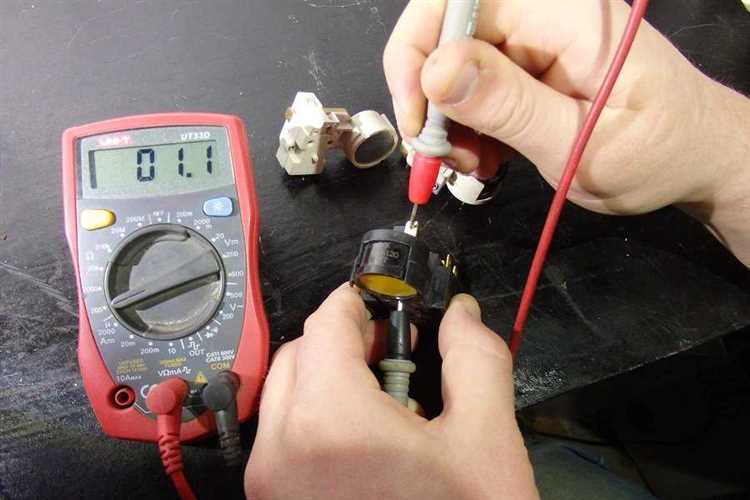

- Проверьте поведение при нагревании. Подключите мультиметр в режиме измерения сопротивления, зафиксируйте значение при комнатной температуре, затем аккуратно нагрейте термистор (например, пальцами или феном). Если сопротивление уменьшается – это NTC; если увеличивается – PTC.
- Используйте datasheet, если доступен. В нём указываются точные параметры: тип, номинальное сопротивление, температурный коэффициент, диапазон температур.

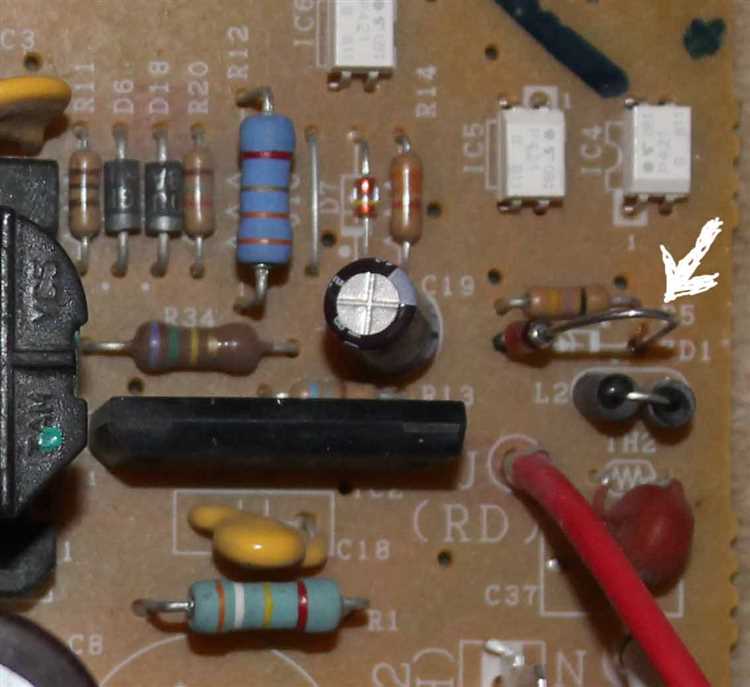

- Если термистор встроен в плату, найдите его по схеме устройства. Обозначение часто содержит указание на тип (например, TH1 с примечанием «NTC»).
Точное определение типа термистора необходимо для корректной диагностики и интерпретации результатов измерений мультиметром.
Как настроить мультиметр для измерения сопротивления термистора
Перед началом убедитесь, что мультиметр находится в исправном состоянии и питание включено. Используйте только исправные щупы с неповреждённой изоляцией и чистыми контактами.
Переключите мультиметр в режим измерения сопротивления (обозначается символом «Ω»). Установите предел измерения, соответствующий номинальному сопротивлению термистора при комнатной температуре. Например, если номинал термистора – 10 кОм при 25 °C, выберите диапазон до 20 кОм.
Отключите термистор от схемы или питания, чтобы исключить влияние посторонних напряжений. При измерении в составе схемы возможны некорректные показания.
Считайте значение на экране. При комнатной температуре оно должно быть близко к указанному в техническом паспорте термистора. Если сопротивление существенно отличается или показания нестабильны – это может свидетельствовать о неисправности.
После измерения отключите мультиметр от термистора, верните переключатель в положение «OFF», чтобы избежать разрядки батареи прибора.
Как проверить термистор в отключённой цепи
Переведите мультиметр в режим измерения сопротивления (Ом). Убедитесь, что щупы чистые и надёжно подключены.
Проверьте термистор на реакцию к температуре. Прикоснитесь к нему пальцем или осторожно подогрейте феном. У NTC сопротивление должно уменьшаться, у PTC – возрастать. Изменения должны быть плавными и предсказуемыми. Резкие скачки или отсутствие реакции – признак неисправности.
Если сопротивление бесконечно (на экране “OL”) или близко к нулю и не меняется при нагреве, термистор повреждён.
Как измерить сопротивление термистора при комнатной температуре
Для точного измерения сопротивления термистора потребуется цифровой мультиметр с диапазоном измерения от 200 Ом до 20 кОм. Перед началом убедитесь, что термистор отключён от цепи – наличие подключённого питания приведёт к некорректным показаниям.
Установите мультиметр в режим измерения сопротивления (Ohm) и выберите ближайший верхний предел в зависимости от ожидаемого сопротивления термистора при 25 °C. Например, для NTC-термистора 10kΩ выберите диапазон 20kΩ.
Если сопротивление отличается более чем на 10–15% от номинала, термистор повреждён или находится вне допуска. Значение близкое к нулю указывает на короткое замыкание, бесконечность – на обрыв.
Температура окружающей среды должна быть в пределах 22–25 °C. Если температура отличается, сопротивление тоже изменится. Для уточнения параметров используйте температурно-сопротивленческую характеристику термистора из его спецификации.
Как нагреть или охладить термистор для проверки реакции на температуру
Для проверки температурной чувствительности термистора необходимо контролируемо изменить его температуру и наблюдать изменение сопротивления с помощью мультиметра. Начните с измерения сопротивления при комнатной температуре и запишите значение.
Для нагрева используйте фен с возможностью регулировки температуры или паяльник с расстояния не менее 5 см. Подайте тепло кратковременно, чтобы не перегреть элемент. Во время нагрева следите за показаниями мультиметра: у NTC-термисторов сопротивление должно уменьшаться, у PTC – увеличиваться.
Для охлаждения термистора поместите его на металлическую поверхность и аккуратно прикоснитесь к нему кусочком льда или охладите струёй сжатого воздуха. Избегайте конденсата – он может повлиять на точность измерений. При охлаждении сопротивление NTC должно расти, PTC – снижаться.
Изменения сопротивления должны быть плавными и повторяемыми при цикличном нагреве и охлаждении. Резкие скачки или отсутствие изменений указывают на неисправность или несоответствие характеристик.
Как интерпретировать полученные показания мультиметра
Для термистора важна зависимость сопротивления от температуры. При измерении мультиметром в режиме омметра ориентируйтесь на следующие параметры:
- Нормальное сопротивление при комнатной температуре: для большинства NTC-термисторов значение находится в диапазоне от 1 кОм до 100 кОм. Если сопротивление значительно выше или ниже, возможен дефект.
- Падение сопротивления при нагреве: подогревая термистор (например, прикосновением или использованием теплого воздуха), сопротивление должно уменьшаться. Если сопротивление не изменяется или растет – элемент неисправен.
- Измерение при комнатной температуре: при стабильных условиях показания мультиметра должны быть постоянными. Резкие скачки указывают на плохой контакт или повреждение проводников.
- Обрыв цепи: если мультиметр показывает бесконечное сопротивление (OL), термистор либо разорван, либо полностью поврежден.
- Короткое замыкание: очень низкое сопротивление (близкое к 0 Ом) говорит о внутреннем замыкании термистора.
Для более точной проверки используйте таблицу зависимости сопротивления термистора от температуры, предоставленную производителем. Сравнивайте полученные данные с эталонными значениями при известных температурах. Значительные отклонения от эталона подтверждают неисправность.
Как отличить неисправный термистор от исправного по результатам проверки
Для проверки термистора мультиметром измеряют его сопротивление при комнатной температуре. Исправный термистор демонстрирует сопротивление, соответствующее его номиналу и температурному коэффициенту. Например, при 25°C сопротивление NTC-термистора обычно находится в диапазоне, указанном в технической документации (например, 10 кОм ±5%).
Если сопротивление значительно отличается от указанного значения – в несколько раз выше или ниже – это признак неисправности. Нулевое сопротивление или почти обрыв цепи (бесконечно большое сопротивление) указывают на разрыв или короткое замыкание внутри элемента.
При нагревании исправный термистор меняет сопротивление согласно типу: у NTC оно уменьшается, у PTC – увеличивается. Отсутствие изменений сопротивления при нагреве, либо неадекватная реакция (например, рост сопротивления у NTC или падение у PTC) свидетельствует о повреждении.
Дополнительно следует проверить термистор на предмет механических повреждений и коррозии контактов, которые могут влиять на показания мультиметра.
Вопрос-ответ:
Как проверить сопротивление термистора мультиметром?
Для проверки сопротивления термистора необходимо перевести мультиметр в режим измерения сопротивления (Ом). Затем прикоснитесь щупами к выводам термистора и прочитайте значение на экране. Сопротивление должно соответствовать характеристикам термистора при текущей температуре. Если сопротивление сильно отличается от нормы, возможно, элемент неисправен.
Можно ли проверить термистор без снятия с платы мультиметром?
Проверка термистора прямо на плате возможна, но точность результатов может пострадать из-за влияния параллельных цепей. Чтобы получить более достоверные данные, лучше снять термистор с платы или отключить одну из его ножек. Это исключит влияние других компонентов на показания мультиметра.
Что означает, если сопротивление термистора не изменяется при нагреве?
Если сопротивление термистора остается постоянным при изменении температуры, это может указывать на поломку — внутреннее повреждение или разрыв элемента. Обычно у термисторов сопротивление меняется в зависимости от температуры: у NTC уменьшается при нагревании, у PTC — наоборот. Отсутствие реакции свидетельствует о неисправности.
Как проверить термистор на работоспособность с учётом температуры?
Для проверки нужно измерить сопротивление термистора при нескольких температурах — комнатной и после нагрева, например, с помощью фена. Значения сопротивления должны изменяться по ожидаемой кривой: для NTC — снижаться, для PTC — повышаться. Если зависимость отсутствует или значения не соответствуют паспортным, термистор неисправен.
