Канализационный колодец нужен для обслуживания системы отвода сточных вод – он обеспечивает доступ к трубопроводу для прочистки, осмотра и ремонта. На участке обычно устанавливают один или несколько ревизионных или поворотных колодцев, в зависимости от длины и конфигурации канализационной сети.
Стандартная глубина такого колодца – от 0,5 до 2 метров. Диаметр выбирается с учётом удобства обслуживания: минимум 600 мм, если предполагается спуск внутрь. Глубокие колодцы оборудуются лестницей или ступенями. При установке ниже уровня промерзания грунта (в средней полосе это 1,2–1,8 м) требуется утепление или использование пластиковых шахт с хорошими теплоизоляционными характеристиками.
Материалы: бетонные кольца, кирпич, пластик (ПНД, ПВХ или полипропилен). Наиболее долговечны бетонные конструкции, но они тяжелее и требуют подъёмной техники. Пластиковые колодцы проще в монтаже, герметичны и подходят для участков с высоким уровнем грунтовых вод. Герметичность соединений достигается с помощью резиновых уплотнителей или сварки стыков.
Расположение: колодец устанавливают в местах соединения труб или на поворотах трассы, а также через каждые 15–25 метров прямолинейного участка. Уклон труб должен составлять 2–3 см на метр длины для труб диаметром до 110 мм. Неправильный уклон приведёт к застою или быстрому износу трубопровода.
Перед копкой котлована необходимо учитывать уровень грунтовых вод и тип грунта. На суглинках и глинистых почвах колодец должен быть оснащён дренажной системой. Для устойчивости конструкции днище бетонируется с устройством песчаной подушки не менее 10 см, а при пластиковом варианте дополнительно фиксируется анкерами или заливается бетонным поясом для предотвращения всплытия.
Выбор типа канализационного колодца в зависимости от назначения
Тип колодца определяется его функцией в системе. Конструктивные особенности и материалы подбираются с учётом нагрузки, глубины заложения и режима эксплуатации.
Смотровые колодцы устанавливаются на прямолинейных участках и в местах изменения направления трубопровода. Диаметр – от 700 до 1000 мм. Минимальная глубина – 1 м. Для частного участка достаточно пластиковых или бетонных колец малого сечения. Обеспечивают доступ к трубам для диагностики и прочистки.
Поворотные колодцы монтируются в местах изменения направления канализационной линии. Конструкция аналогична смотровым, но имеет траекторию труб под углом 30–90°. При угле поворота более 45° желательно устанавливать ревизию.
Перепадные колодцы нужны при значительном уклоне участка – более 0,5 м на 10 м длины трассы. Формируют ступенчатую схему сброса, предотвращают размыв дна трубы. Используются при резких изменениях рельефа или при подключении к глубоко залегающему центральному коллектору.
Фильтрационные (дренажные) колодцы устраиваются в местах, где отсутствует централизованный отвод сточных вод. Дно не герметичное, заполнено щебнем, стенки – с перфорацией. Глубина – до 2 м, диаметр – 1–1,5 м. Используются при низком уровне грунтовых вод и хорошей водопроницаемости почвы.
Насосные колодцы устанавливаются при необходимости подъёма стоков на более высокий уровень. Комплектуются насосом, поплавковым выключателем, приёмной ёмкостью. Применяются на участках с обратным уклоном или в комбинированных системах.
При выборе учитывают глубину залегания трубы, уровень грунтовых вод, состав почвы и необходимость доступа к участкам сети. Для бытовых нужд на частном участке чаще всего применяются смотровые и фильтрационные колодцы. Перепадные и насосные – при сложных условиях прокладки.
Определение глубины и диаметра с учётом грунта и объёма стоков
Глубина колодца зависит от уровня промерзания почвы и типа канализации. Для самотёчных систем колодец размещают ниже уровня ввода трубы, обычно на глубине 1,5–2,5 м. В регионах с глубоким промерзанием – до 3 м. Если используется насос, глубина определяется расположением насоса и приёмной камеры.
Диаметр зависит от суточного объёма стоков. Для частного дома с постоянным проживанием 3–5 человек расчётный объём составляет около 1 м³ в сутки. При трёхсуточном запасе объём колодца – не менее 3 м³. Минимальный диаметр – 1 м при глубине до 2 м. При увеличении глубины или объёма используют кольца диаметром 1,5 м или устраивают два колодца.
На глинистых и суглинистых почвах требуется герметичное исполнение: бетонные кольца с замковым соединением и гидроизоляцией. На песчаных – допускается фильтрационное дно для дренажных колодцев, но не для сточных. На участках с высоким уровнем грунтовых вод исключают фильтрационное дно и делают кольца с полной герметизацией.
Расчёт расстояния от дома и других объектов на участке
Минимальные расстояния до канализационного колодца регламентированы СНиП и СанПиН. Несоблюдение приводит к риску загрязнения почвы и воды, а также к проблемам при подключении и эксплуатации.
- До фундамента жилого дома – не менее 5 метров. Это предотвращает подмывание основания и попадание запахов в помещения.
- До источников питьевой воды (скважина, колодец) – минимум 20 метров. На участках с песчаными или супесчаными почвами расстояние увеличивают до 50 метров.
- До границы соседнего участка – от 2 метров. При меньшем расстоянии возможны споры с соседями и административные штрафы.
- До деревьев – не менее 3 метров. Корни могут повредить стенки колодца или затруднить его обслуживание.
- До хозяйственных построек (гараж, сарай, баня) – от 1 метра, при условии отсутствия жилых помещений и окон рядом.
- До дороги – не менее 5 метров. Это упрощает доступ для откачки и предотвращает разрушение дорожного покрытия при просадке грунта.
Для участков с уклоном выбирают расположение колодца в нижней части – это упрощает самотечное движение сточных вод. При проектировании учитывают направление прокладки труб, чтобы минимизировать повороты и обеспечить уклон не менее 2 см на метр длины трубы.

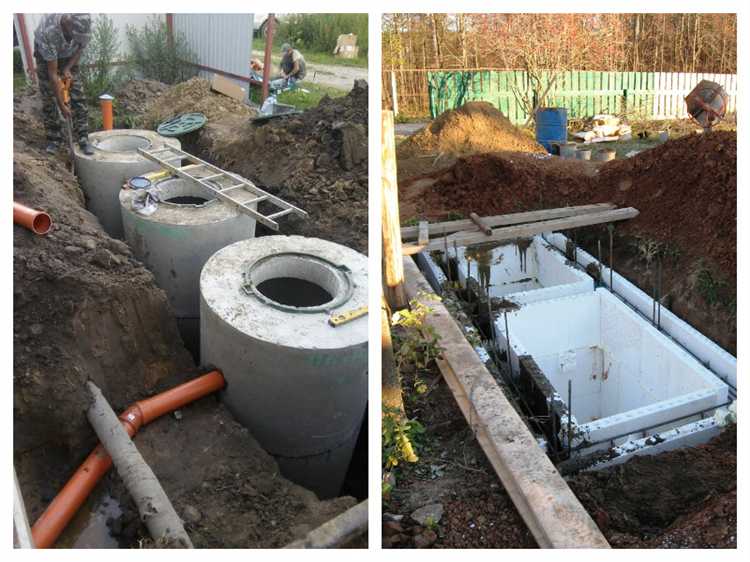

Подбор материалов для стен и дна колодца
Для устройства стен используют бетонные кольца, кирпич, пластиковые модули и монолитный железобетон. Каждый вариант подходит для определённых условий по грунту и глубине заложения.
Бетонные кольца диаметром 1000–1500 мм – распространённое решение. Вес одного кольца достигает 600–1200 кг, требуется подъёмная техника. Подходят для плотных и стабильных грунтов. Соединения уплотняют цементным раствором, швы герметизируют битумной мастикой или резиновыми прокладками.
Кирпичная кладка актуальна при нестандартных диаметрах или при наличии изгибов. Применяют полнотелый глиняный кирпич и цементно-песчаный раствор не ниже марки М100. Обязательна внутренняя гидроизоляция обмазочного типа (битумные или полимерные составы).
Пластиковые колодцы из ПВХ или полиэтилена удобны при монтаже вручную, особенно в пучинистых или переувлажнённых грунтах. Готовая конструкция включает стенки, дно и горловину. Устойчивость к агрессивным средам выше, чем у бетона. Требуют надёжного якорения или балластировки, чтобы исключить всплытие.
Монолитный железобетон применяют при высоком уровне грунтовых вод и глубине свыше 3 м. Армирование выполняют стальной сеткой, толщина стенок – не менее 150 мм. Бетон – не ниже марки М200, водонепроницаемость – W6 и выше. Обязательно использование пластификаторов и гидрофобных добавок.
Дно колодца выполняют в зависимости от типа конструкции: герметичное или фильтрующее. Для герметичного дна заливают железобетонную плиту толщиной не менее 150 мм с двойным армированием. Для фильтрующего – устраивают дренажную подушку: 20 см щебня, 30 см гравия, сверху – 40–50 см промытого песка. Пластиковые колодцы часто поставляются с литым дном, готовым к установке без доработок.
Гидроизоляция стен и дна обязательна при наличии грунтовых вод или агрессивной среды. Применяют проникающие составы, рулонные мембраны, битумные материалы. Для внутренней изоляции подходят цементно-полимерные смеси толщиной 2–3 мм.
Пошаговая инструкция по рытью котлована под колодец
Правильное рытье котлована под колодец требует тщательной подготовки и соблюдения последовательности действий. Этот процесс включает несколько этапов, которые обеспечат долговечность и эффективность работы колодца.
- Выбор места для колодца. Определите место на участке, где будет выкопан колодец. Оно должно быть вдалеке от источников загрязнения (канализации, выгребных ям, водостоков).
- Подготовка инструмента и оборудования. Для рытья котлована понадобятся лопаты, кирки, возможно, экскаватор. При глубине более 2 метров без экскаватора не обойтись.
- Разметка территории. Используя шнур и колышки, размечаете диаметр будущего котлована. Оставьте запас в 30 см с каждой стороны для стенок колодца.
- Рытье котлована. Начинайте копать с углов, постепенно углубляя и выравнивая дно. Контролируйте вертикальность стенок, избегая их обрушения.
- Углубление котлована. Когда дно будет достигать необходимого уровня, продолжайте рыть по бокам, чтобы получить требуемую форму. Если используется экскаватор, убедитесь в его маневренности на участке.
- Стабилизация стенок. При необходимости укрепите стенки котлована с помощью деревянных или металлических опор, чтобы предотвратить осыпание.
- Проверка уровня воды. После того как котлован достигнет нужной глубины, проверяйте наличие воды. Это поможет вам удостовериться, что выбранное место для колодца подходит.
При рытье котлована учитывайте тип почвы. В песчаных и глинистых грунтах работа будет отличаться по сложности, и возможно потребуется дополнительная подготовка, например, укрепление стенок.
Гидроизоляция дна и стен колодца
Перед нанесением гидроизоляции поверхность дна и стен колодца тщательно очищают от грязи, мусора и пыли. Для улучшения сцепления рекомендуется обработать бетон грубой щёткой или пескоструйным аппаратом.
Для дна колодца оптимально использовать цементно-полимерные гидроизоляционные составы с эластичными свойствами, выдерживающими контакт с грунтовыми водами. Толщина слоя должна быть не менее 3 мм, наносится минимум в два слоя с интервалом высыхания не менее 4 часов.
Стены обрабатывают битумно-полимерной мастикой или жидкой резиной. Перед нанесением этих материалов следует нанести грунтовку для улучшения адгезии. Рекомендуется наносить гидроизоляцию в два слоя, особенно в местах стыков бетонных колец.
При наличии щелей или дефектов в бетоне их закрывают быстротвердеющим гидроизоляционным раствором. Для дополнительной защиты можно закрепить на стенах геотекстиль, который обеспечит равномерное распределение давления грунта и защитит гидроизоляционный слой от механических повреждений.
После нанесения гидроизоляции необходимо провести контрольное испытание на герметичность: заполнить колодец водой и выдержать не менее 24 часов, проверяя отсутствие протечек и снижения уровня жидкости.

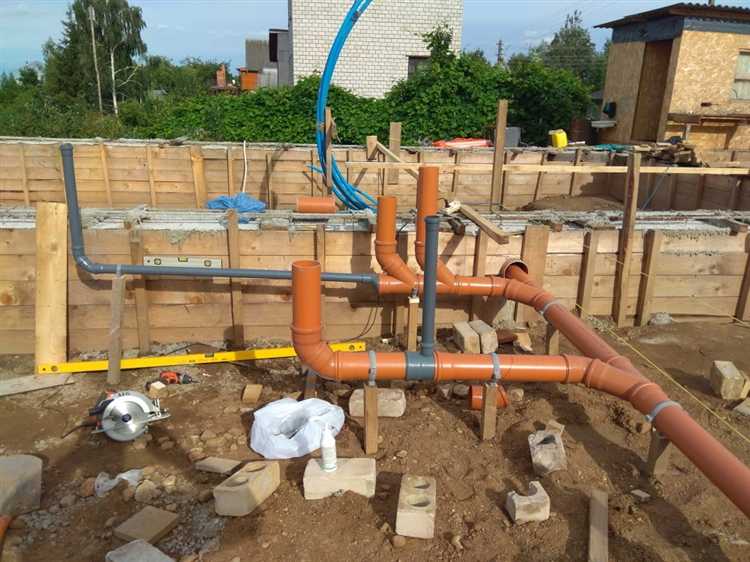

Монтаж трубопровода и подключение к системе отвода сточных вод
Для обеспечения надёжного отвода сточных вод используют трубы из ПВХ или ПП с гладкой внутренней поверхностью диаметром от 110 мм. Трубы укладывают с уклоном 2-3 см на метр для самотечного движения жидкости. Глубина прокладки зависит от местных условий и должна быть ниже уровня промерзания грунта – обычно не менее 1,2 м.
Перед монтажом необходимо проверить герметичность всех фитингов и уплотнений. Для соединения применяют раструбные муфты с резиновыми уплотнителями, обеспечивающие плотное и долговечное соединение. Все стыки фиксируют монтажной лентой или хомутами, чтобы предотвратить смещение.
Трубопровод прокладывают с учётом минимального количества поворотов и переходов, чтобы снизить риск засоров и повысить пропускную способность. При необходимости установки колена или тройника используют фитинги с увеличенным радиусом изгиба.
Подключение к колодцу выполняют через специальные выходы с герметичными уплотнителями, обеспечивающими отсутствие протечек. Место входа трубы в колодец дополнительно уплотняют силиконовым герметиком или монтажной пеной для защиты от инфильтрации грунтовых вод.
После укладки и подключения проводят испытание системы на герметичность с помощью подачи воды под давлением или наблюдения за отсутствием подтеков в течение нескольких часов.
Проверка герметичности и запуск системы в эксплуатацию
После монтажа канализационного колодца необходимо проверить герметичность соединений и стенок конструкции. Для этого заполните колодец водой до уровня примерно на 20 см выше верхнего среза трубы. Оставьте воду на 24 часа и контролируйте уровень. Потеря объема более 5% свидетельствует о наличии протечек, требующих устранения.
Особое внимание уделите стыкам труб и уплотнителям. Используйте специальные резиновые манжеты или герметики на основе силикона, предназначенные для наружных инженерных сетей. В местах прохождения коммуникаций через стенки колодца наносите дополнительный уплотнительный слой.
При отсутствии утечек выполняйте пробный запуск системы, подключая её к бытовой канализации. Проверьте отсутствие обратного тока и запахов. Для контроля работы используйте индикаторы уровня или визуальный осмотр через смотровой люк.
После успешной проверки засыпьте колодец слоями песка и глины толщиной не менее 15 см для защиты от механических повреждений и просадок грунта. Уплотняйте каждый слой тщательно. Завершающий этап – установка крышки с герметичным креплением для предотвращения попадания грунтовых вод и мусора.
Вопрос-ответ:
Какие материалы лучше использовать для строительства канализационного колодца на дачном участке?
Для изготовления колодца обычно применяют бетонные кольца, кирпич, железобетон или пластиковые конструкции. Бетонные кольца — один из самых распространённых вариантов, так как они прочные и долговечные. Кирпич используют реже, поскольку кладка требует больше времени и навыков. Пластиковые кольца легкие и быстро монтируются, но подходят для участков с небольшими нагрузками и хорошим дренажем.
Как правильно выбрать место для установки канализационного колодца на участке?
Выбор места зависит от нескольких факторов: уровень грунтовых вод, уклон участка и расположение дома. Колодец должен располагаться так, чтобы к нему был удобный доступ для обслуживания и откачки. Важно, чтобы он находился на некотором расстоянии от колодцев с питьевой водой, чтобы избежать загрязнений. Также следует учитывать направление стока, чтобы отходы легко попадали в колодец без застоев.
Какие этапы нужно пройти для устройства канализационного колодца своими руками?
Сначала нужно разметить место и вырыть яму нужных размеров. После этого устанавливают бетонные кольца или собирают другую выбранную конструкцию. Следующий этап — герметизация стыков, чтобы избежать протечек и загрязнения почвы. Затем проводится подключение труб, а сверху устанавливается крышка с люком. Важно тщательно утрамбовать грунт вокруг колодца, чтобы предотвратить его смещение и просадки.
Какие ошибки чаще всего допускают при строительстве канализационного колодца и как их избежать?
Одна из частых ошибок — неправильный выбор глубины, из-за чего колодец не справляется с нагрузкой или происходит затопление. Ещё одна проблема — плохая герметизация, которая приводит к загрязнению грунта и неприятным запахам. Не рекомендуется экономить на материалах и пренебрегать тщательной подготовкой основания, иначе конструкция может деформироваться. Чтобы избежать этих проблем, следует тщательно планировать работы и соблюдать технологию монтажа.
