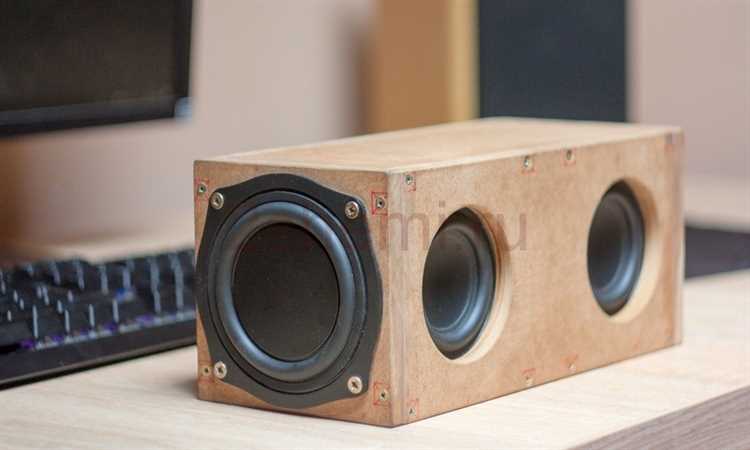

Сборка колонки своими руками – это не просто способ сэкономить, но и возможность получить устройство с параметрами, точно соответствующими вашим требованиям. Чтобы получить качественный звук, важно учитывать тип корпуса, параметры динамиков, фильтрацию частот и даже плотность материала, из которого будет изготовлена акустическая система.

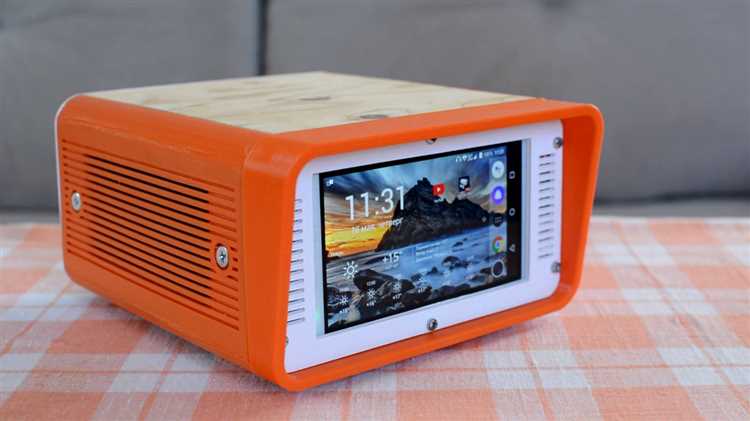

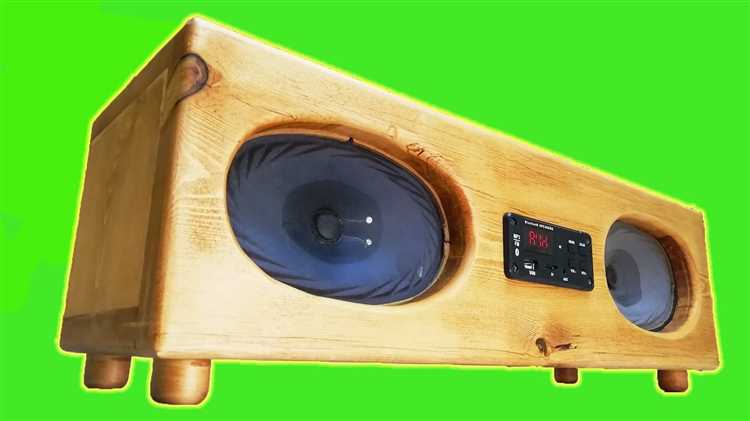

Прежде чем приступить к сборке, необходимо определить назначение колонки: будет ли это портативная Bluetooth-версия, напольная акустика для дома или мультимедийная колонка для компьютера. От этого зависят размеры, мощность и выбор компонентов. Например, для портативной версии потребуется модуль Bluetooth, усилитель класса D и питание от аккумулятора 18650 или аналогичного литий-ионного источника.

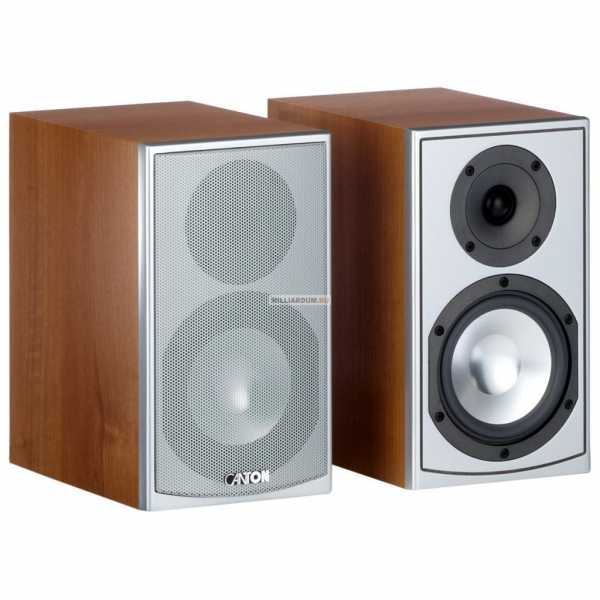

Выбор динамиков – ключевой этап. Для двухполосной системы подойдут низкочастотный динамик диаметром 4–6 дюймов и высокочастотный твитер с чувствительностью от 88 дБ и выше. Важно согласовать импеданс и мощность с будущим усилителем. Фильтры можно собрать на пассивных элементах (конденсаторах и катушках), если усилитель один на обе полосы.
Корпус изготавливается из фанеры толщиной от 12 мм или МДФ. Для герметичности швы проклеиваются ПВА и дополнительно усиливаются саморезами. Продуманное расположение фазоинвертора и демпфирующих материалов (например, синтепона или акустического поролона) позволяет снизить внутренние резонансы и улучшить частотную характеристику.
При подключении не стоит забывать об обратной полярности и экранировке сигнальных кабелей. В случае использования цифрового усилителя (например, TPA3116) важно обеспечить радиатор и вентиляцию. Это не только повысит срок службы, но и предотвратит перегрев на высокой громкости.
Выбор и расчет параметров динамиков для домашней колонки
Тип акустического оформления определяет выбор динамика. Для фазоинверторного корпуса требуется динамик с высоким значением Qts (в пределах 0.35–0.5), а для закрытого корпуса – с Qts выше 0.5.
Размер и тип динамика подбираются под задачи: для низких частот – вуфер диаметром 6–12 дюймов, средние – мидрендж 3–5 дюймов, высокие – твитер 0.5–1 дюйм. Не комбинируйте динамики с различной чувствительностью более чем на 2–3 дБ – это вызовет дисбаланс по громкости.
Частотный диапазон динамика должен перекрываться с соседним диапазоном минимум на 1 октаву. Например, если вуфер работает до 2 кГц, мидрендж должен уверенно начинать с 1 кГц.
Чувствительность (SPL) должна быть не ниже 85 дБ для комнат до 20 м². Для больших помещений – от 88 дБ. Имейте в виду, увеличение чувствительности на 3 дБ эквивалентно удвоению мощности усилителя.
Резонансная частота (Fs) вуфера должна быть ниже предполагаемой частоты среза корпуса минимум на 20–30%. Например, при срезе 50 Гц желательно Fs не выше 40 Гц.
Эквивалентный объем (Vas) и полный добротностный коэффициент (Qts) используются для расчёта внутреннего объема корпуса по формуле Тиле-Смолла. Например, для фазоинверторного оформления объем корпуса рассчитывается как: Vas * (Qts² / (Qts² + 0.3)).
Материалы диффузора влияют на звук: бумага даёт натуральное звучание, полипропилен – нейтральное, металл – резкий и точный, но требовательный к корпусу и кроссоверу.
Выбор динамиков начинается с расчёта объема корпуса, после чего подбираются драйверы с соответствующими параметрами. Несоответствие приведёт к искажениям, горбам АЧХ и плохой фазовой согласованности.
Подбор корпуса: материалы, объем и конструкция

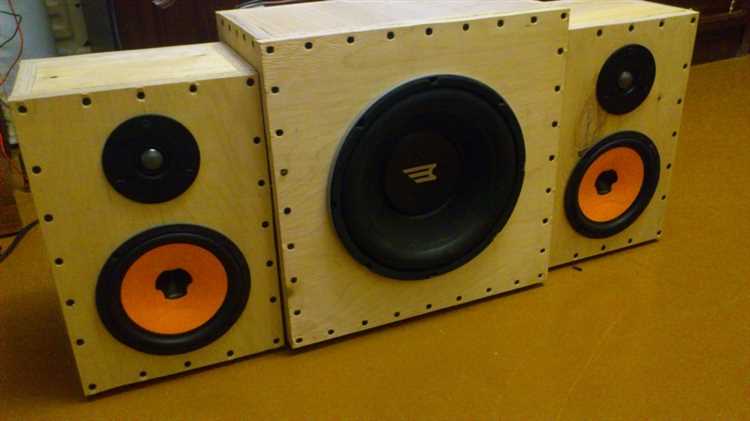

Корпус влияет на акустические характеристики колонки не меньше, чем динамики. Оптимальный материал – фанера толщиной 15–21 мм. Она прочная, устойчива к вибрациям и не резонирует, в отличие от ДСП и МДФ. Для низкочастотных систем лучше использовать берёзовую фанеру – она обеспечивает плотный бас и минимальные искажения.
Объём корпуса рассчитывается исходя из параметров Тиля-Смолла для выбранного динамика. Например, для 6,5-дюймового низкочастотника с Vas = 20 л и Qts = 0,4 оптимальный объём составляет 15–18 литров при фазоинверторной схеме и 12–14 литров для закрытого оформления. Превышение объёма ослабит бас, недостаток – вызовет гудение и спад на нижних частотах.
Жёсткость конструкции критична: стенки не должны вибрировать. Усилители жёсткости – перегородки внутри корпуса – обязательны при объёме свыше 20 литров. Клеевые соединения выполняются на ПВА с последующей герметизацией швов силиконовым герметиком. Внутренние поверхности рекомендуется частично задемпфировать синтепоном или акустическим поролоном, особенно при закрытом типе корпуса. Это снижает внутренние отражения и улучшает детализацию звука.
Форму корпуса выбирают без параллельных стенок, чтобы избежать стоячих волн. Идеально – скошенные или изогнутые поверхности, но при самодельной сборке достаточно скруглить края передней панели и наклеить фазоинверторную трубку нужного диаметра, рассчитанную по длине и частоте настройки. Не допускается размещение динамиков вплотную к краям – это приводит к неравномерному излучению и окрашиванию звука.

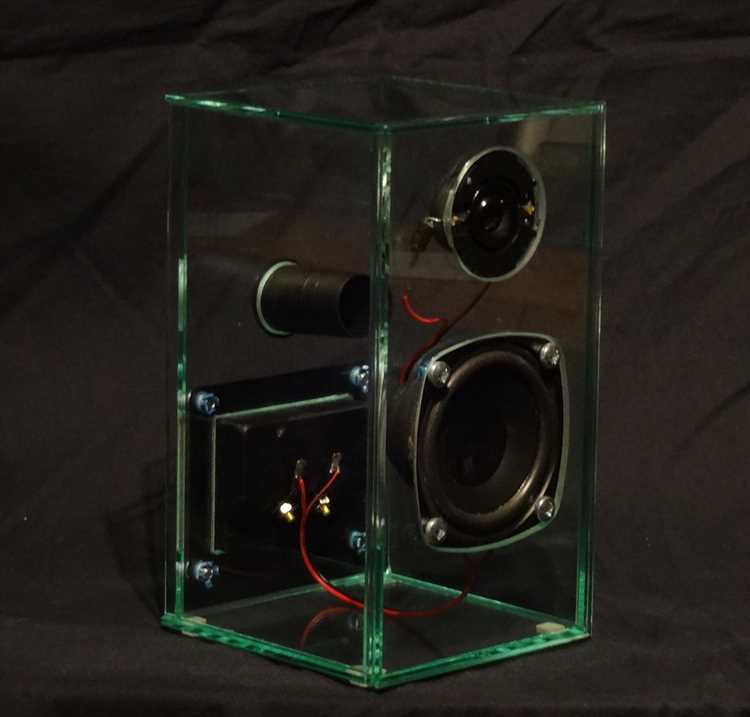

Сборка кроссовера: как соединить ВЧ, СЧ и НЧ-динамики
- Для ВЧ-динамиков используется фильтр второго порядка (12 дБ/окт), состоящий из последовательно включённого конденсатора и параллельной катушки. Расчёт частоты среза:
f = 1 / (2π√(LC)). - СЧ-динамики подключаются через полосовой фильтр: конденсатор последовательно, затем катушка последовательно или параллельно в зависимости от схемы.
- НЧ-динамики подключаются через катушку индуктивности, ограничивающую высокие частоты. Для катушки типичное значение – от 1,0 до 2,5 мГн в зависимости от частоты среза.
Рекомендации по монтажу:
- Компоненты размещать на фанерной или текстолитовой плате, не допуская пересечений проводников.
- Катушки размещать перпендикулярно друг к другу, чтобы избежать наводок.
- Пайку выполнять качественно, использовать провод сечением не менее 1,5 мм² для НЧ-цепей.
- Конденсаторы использовать неполярные, с допуском не более ±5%. Плёнка предпочтительнее электролитов.
- После сборки проверить фазировку динамиков: СЧ и НЧ чаще всего в одной фазе, ВЧ – возможно в противофазе (согласно схеме).
Для упрощения расчётов используйте онлайн-калькуляторы кроссоверов с указанием импеданса и частоты раздела. Ошибка в подборе компонентов приведёт к завалу частот и искажению звука.

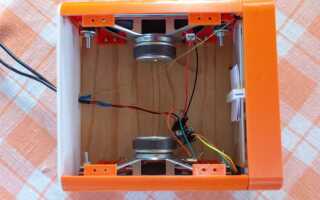

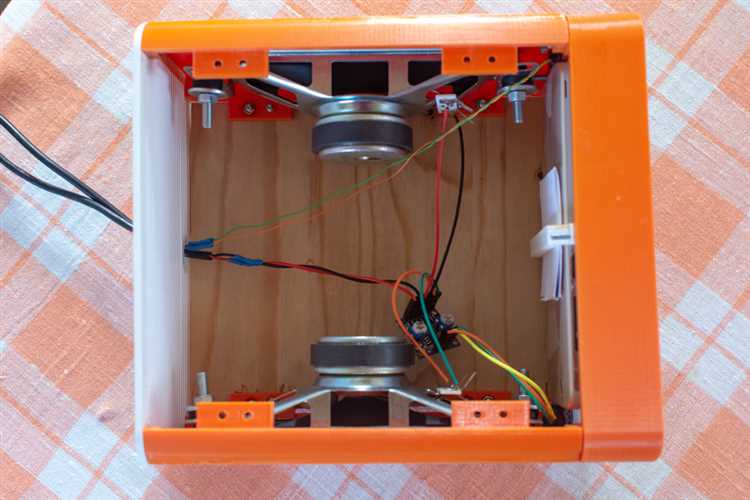

Как правильно распаять проводку внутри колонки
Перед пайкой обязательно проверь соответствие импеданса динамиков и кроссовера. Используй многожильный медный провод сечением от 0,75 до 1,5 мм². Для высокочастотных головок применяй провод минимальной длины во избежание потерь сигнала.
Паяй коротко, без лишнего перемещения паяльника. Сначала закрепи провод механически, затем наноси припой. Обеспечь надёжный контакт, избегающий трещин и холодной пайки. После пайки обязательно проверь прочность соединения вручную.
Изолируй оголённые участки термоусадочной трубкой или качественной изолентой. Проложи проводку внутри корпуса с учётом вибрации – избегай натяжения и трения об острые края. Закрепи провода нейлоновыми стяжками или силиконовыми держателями, чтобы исключить дребезг при работе колонки.
Проверь каждое соединение мультиметром на целостность цепи и отсутствие короткого замыкания. Финально проверь полярность всех подключений – неверная полярность приведёт к фазовому сдвигу и искажению звучания.
Герметизация и акустическая изоляция корпуса
Даже минимальные утечки воздуха через швы корпуса ухудшают работу фазоинвертора и снижают отдачу на низких частотах. Все стыки корпуса необходимо тщательно проклеивать полиуретановым или бутилкаучуковым герметиком. Особенно важно обработать внутренние углы и участки примыкания передней панели, где устанавливаются динамики.
Для снижения резонансов и паразитных вибраций внутренняя поверхность корпуса оклеивается акустическим демпфирующим материалом. Эффективны синтетический войлок толщиной 10–15 мм, пенополиуретан с открытыми порами и битумные вибропласты. Демпфирование особенно критично в корпусах из МДФ или фанеры менее 18 мм толщиной.
Если конструкция предусматривает съёмную заднюю панель или крепление динамиков снаружи, прокладки из пористой резины или вспененного полиэтилена предотвращают утечку воздуха и дребезг. Рекомендуемая толщина уплотнителя – 2–4 мм, плотность – не менее 35 кг/м³.
Важно исключить прямой контакт динамиков с жёсткими поверхностями корпуса. Использование прокладок и мягких уплотнителей минимизирует передачу вибраций и улучшает акустическую прозрачность. Особое внимание уделите герметичности кабельных вводов – применяйте резиновые сальники или термоклей.
Акустическая вата или полиэфирное волокно размещаются внутри корпуса не плотно, а равномерно, с зазором от задней стенки. Это снижает отражения и стоячие волны без ухудшения вентиляции фазоинвертора.
Установка и крепление динамиков и разъемов
Перед монтажом динамиков убедитесь, что корпус обработан антивибрационным материалом – поролон или демпфер толщиной 3–5 мм. Для закрепления используйте саморезы с потайной головкой, подходящие по длине: не менее 20 мм для надежной фиксации в MDF или фанере толщиной 18 мм.
Разметьте отверстия с помощью шаблона динамика, чтобы обеспечить точное совпадение с крепежными отверстиями. При сверлении направляйте сверло под прямым углом, чтобы избежать деформации корпуса и улучшить герметичность посадки.
Для крепления разъемов (например, SPEAKON или 6.3 мм джек) применяйте металлические монтажные панели с винтовыми клеммами. Отверстия под разъемы сверлите сверлом нужного диаметра с учетом допусков производителя разъема.
При подключении проводов к динамикам используйте качественные клеммы или пайку, чтобы обеспечить низкое сопротивление контакта и минимизировать потери сигнала. Короткие и неразветвленные провода повышают качество звучания.
Установленные динамики должны плотно прилегать к корпусу без люфта. Если между динамиком и корпусом остаются зазоры, дополнительно используйте уплотнительную прокладку из поролона или силиконового герметика.
Все крепежи должны быть затянуты равномерно, чтобы избежать перекосов и напряжений в корпусе, которые могут привести к искажениям звука и повреждениям в процессе эксплуатации.
Проверка и тестирование звука после сборки
Для объективной оценки качества звука колонки необходимо провести последовательную проверку, используя специализированное оборудование и методики.
- Проверка сопротивления катушки динамика: с помощью мультиметра измерьте сопротивление звуковой катушки. Значение должно соответствовать техническим характеристикам динамика (обычно 4 или 8 Ом). Отклонение более 10% указывает на дефект или повреждение.
- Тестирование с помощью сигнала частотной сетки (frequency sweep): проиграйте сигнал, плавно меняющий частоту от 20 Гц до 20 кГц. Обратите внимание на равномерность звучания, отсутствие пропаданий или резких искажений в диапазоне.
- Анализ искажения и шумов: используйте тестовые записи с высоким качеством или специализированные программы (например, REW, Room EQ Wizard) для выявления гармонических искажений, посторонних шумов и вибраций корпуса.
- Тестирование чувствительности: измерьте уровень звукового давления (SPL) на расстоянии 1 метра при стандартной мощности (1 Вт). Для домашней колонки показатель в пределах 85–90 дБ считается нормой.
- Оценка работы кроссовера: проверьте разделение частот между динамиками с помощью генератора сигналов и анализатора спектра. Наложение или провалы в зоне раздела говорят о необходимости корректировки фильтров.
- Прослушивание с различными жанрами музыки: выберите записи с широким диапазоном частот и динамики, чтобы оценить глубину баса, детализацию средних частот и четкость высоких. Обратите внимание на отсутствие резкости и искажений при высокой громкости.
После выявления проблемных зон скорректируйте конструкцию: укрепите крепления, замените материалы демпфирования или подстройте параметры кроссовера. Повторите тесты для подтверждения улучшений.
Вопрос-ответ:
Какие основные материалы понадобятся для самостоятельной сборки колонки?
Для изготовления колонки в домашних условиях потребуется корпус (лучше из дерева или МДФ), динамики (низкочастотный и высокочастотный), кроссовер — устройство, разделяющее сигнал на частоты, проводка для соединений, а также крепежные элементы. Для корпуса важно выбрать материал, который хорошо гасит вибрации и не искажает звук. Также понадобится инструмент: пила, отвертки, паяльник и клей.
Как правильно рассчитать размер корпуса для самодельной колонки?
Размер корпуса зависит от параметров динамиков и желаемого звукового результата. Обычно ориентируются на объем корпуса, указанный в технических характеристиках динамиков. Можно использовать специальные формулы и программы для расчета акустической камеры, учитывая тип корпуса (закрытый или фазоинвертор). Небольшое отклонение по объему допустимо, но слишком большой или маленький корпус ухудшит качество басов и общую звучимость.
Можно ли использовать готовые динамики от старой техники, и как их правильно подключить?
Да, часто используют динамики из старых колонок или другой аудиоаппаратуры, если они находятся в рабочем состоянии. Важно проверить их сопротивление и мощность, чтобы они подходили к остальным компонентам системы. Подключение делается через кроссовер, который разделит аудиосигнал на высокие и низкие частоты. Если кроссовера нет, то динамики нужно подключать параллельно или последовательно, учитывая сопротивление, чтобы не повредить усилитель. Желательно иметь хотя бы базовое понимание электрических цепей для правильного монтажа.
Какие ошибки чаще всего допускают при самостоятельной сборке колонки и как их избежать?
Одной из самых частых ошибок является неправильный подбор корпуса: слишком маленький объем или использование недостаточно плотного материала приводит к плохому звучанию и дребезжанию. Также иногда неправильно подключают динамики, что вызывает искажения и даже поломку. Ошибки могут быть связаны с отсутствием герметичности корпуса — это влияет на басы. Чтобы избежать проблем, стоит тщательно изучить характеристики компонентов, использовать инструкции и не торопиться с монтажом. Проверка звука на каждом этапе помогает вовремя заметить и исправить недочеты.
