Сборка квадроцикла своими руками – это не просто увлекательный процесс, но и возможность создать технику, идеально подходящую под ваши потребности. Чтобы успешно реализовать проект, важно точно знать, какие материалы и комплектующие вам понадобятся, а также как правильно собрать и настроить отдельные элементы.
1. Выбор основы: рама
Рама – это основа, на которой будет строиться весь квадроцикл. Ее конструкция должна обеспечивать прочность и устойчивость, при этом быть достаточно легкой для комфортного управления. Наиболее популярными являются стальные рамы, но для облегчения веса можно использовать алюминий. Крайне важно заранее рассчитать размеры и форму рамы, чтобы она соответствовала выбранной системе подвески и мотору.
2. Двигатель и трансмиссия
Двигатель – один из самых важных элементов. Для самодельного квадроцикла часто используют моторы мощностью от 10 до 20 л.с. с мотоциклов, скутеров или даже старых автомобилей. Важно, чтобы двигатель был совместим с трансмиссией. Чаще всего используется цепной или ременной привод, что позволяет проще настраивать и ремонтировать систему. Важно обратить внимание на охлаждение двигателя – для мощных моторов часто применяют жидкостное охлаждение.
3. Подвеска и колеса
Для обеспечения хорошей проходимости квадроцикла важна правильная настройка подвески. Использование амортизаторов с регулируемым ходом позволит добиться необходимой комфортности и управляемости. Колеса выбираются в зависимости от предполагаемых условий эксплуатации: для лесных дорог подойдут более широкие шины с глубоким протектором, а для асфальтированных трасс можно использовать более узкие шины.
4. Электрика и управление
Электрическая система квадроцикла включает в себя стартер, освещение и систему зарядки аккумулятора. Установите систему зажигания, подходящую к выбранному двигателю. Важно также настроить систему управления, чтобы все элементы (тормоза, газ, сцепление) легко и эффективно работали. Рекомендуется использовать гидравлические тормоза для лучшего тормозного усилия и долговечности.
5. Тестирование и регулировка
После сборки обязательно проведите несколько тестовых заездов, чтобы проверить работоспособность всех систем. Проверьте работу двигателя, подвески, тормозов и рулевого управления. В процессе эксплуатации может потребоваться регулировка карбюратора, тормозов и подвески для оптимальной работы квадроцикла.
Выбор комплектующих для сборки квадроцикла
Рама должна быть прочной, но легкой. Для большинства квадроциклов используются стальные рамы с повышенной устойчивостью к нагрузкам. Важно учитывать тип квадроцикла: для спортивных моделей предпочтительнее алюминиевые или титановыми сплавы, которые уменьшают массу и улучшают управляемость. Однако для тяжелых утилитарных моделей лучше выбирать сталь с хорошей защитой от коррозии.
Двигатель – один из важнейших элементов. В зависимости от назначения квадроцикла выбирайте между двухтактными и четырехтактными моторами. Двигатели с рабочим объемом 200–500 см³ подойдут для большинства любительских и спортивных моделей. Для тяжелых моделей и рабочих квадроциклов лучше выбирать моторы с объемом 500 см³ и выше. Основной параметр при выборе – мощность, она должна соответствовать нагрузке, которую будет выдерживать транспорт.
Подвеска влияет на комфорт езды и проходимость. Для спортивных моделей подойдут независимые подвески с длинным ходом. Для работы в сложных условиях выбирайте подвески с хорошей амортизацией, с возможностью регулировки жесткости для различных условий эксплуатации. Важно учитывать также расположение амортизаторов – спереди и сзади для лучшего баланса.
Колеса – они определяют сцепление с дорогой. Для тяжелых квадроциклов выбирайте шины с глубоким протектором, а для спортивных – с меньшим сопротивлением качению. Размер колес подбирается в зависимости от типа поверхности: для бездорожья используют большие колеса с широкими покрышками, а для асфальта – меньшие и с более плотным рисунком.
Трансмиссия в квадроцикле может быть автоматической или механической. Для начинающих и тех, кто будет использовать квадроцикл в условиях частых остановок и движении по сложному ландшафту, лучше выбирать автомат. Механическая трансмиссия предпочтительнее для спортивных квадроциклов, где требуется точная настройка и контроль над мощностью мотора.
Тормоза должны быть высокоэффективными, поскольку квадроцикл часто движется по сложным маршрутам с переменными наклонами. Для большинства моделей подходят гидравлические тормоза, которые обеспечивают лучшую отдачу. Важно выбирать тормоза с хорошими качествами в условиях воды и грязи, так как эти компоненты часто подвергаются неблагоприятным воздействиям.
Кроме этих базовых комплектующих, необходимо также обратить внимание на систему охлаждения (для мощных двигателей предпочтительны радиаторы с вентилятором), топливную систему и электрику (аккумуляторы и проводка). Все комплектующие должны быть совместимы друг с другом по размеру, мощности и нагрузочным характеристикам.

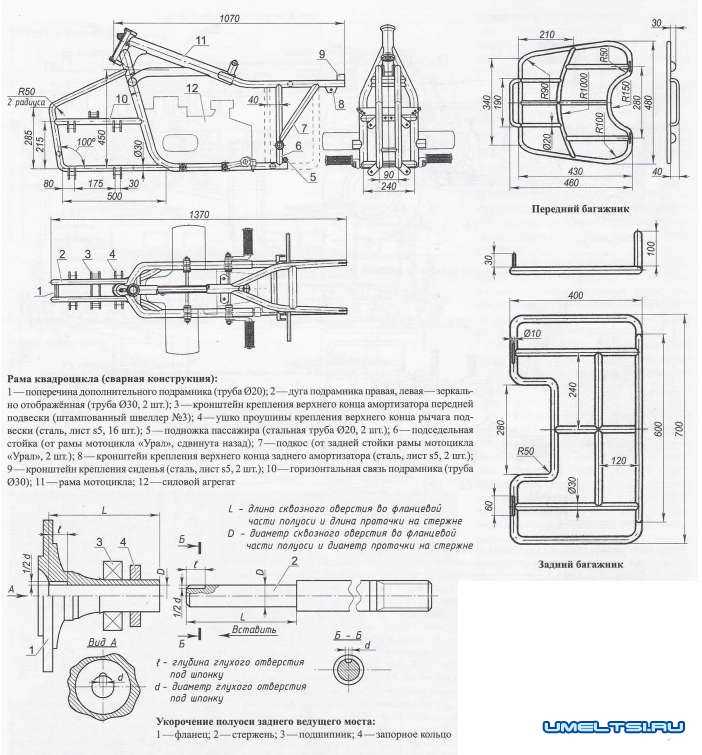

Как правильно выбрать раму для самодельного квадроцикла
- Материал рамы: для рамы чаще всего используют сталь, алюминий или хромомолибденовую сталь. Сталь дешевле и доступнее, но имеет большой вес. Алюминий легче, но дороже и менее прочен, чем сталь. Хромомолибденовая сталь сочетает легкость и прочность, но стоит значительно дороже.
- Тип конструкции: рама может быть трубчатой или цельносварной. Трубчатая конструкция обладает лучшими характеристиками жесткости и устойчивости к нагрузкам. Цельносварная рама проще в изготовлении, но менее устойчива к деформациям при сильных нагрузках.
- Размеры и геометрия: геометрия рамы влияет на управляемость и комфорт при езде. Важно учитывать длину базы, угол наклона рулевой колонки и высоту рамы. Для хорошей управляемости база не должна быть слишком длинной или короткой. Оптимальный угол наклона рулевой колонки для большинства квадроциклов – 5–10 градусов.
- Устойчивость к нагрузкам: рама должна быть способна выдерживать не только вес самого квадроцикла, но и нагрузки от движения по неровной местности. При этом важно, чтобы конструкция рамы обеспечивала нужную гибкость для амортизации ударов.
При выборе рамы для самодельного квадроцикла важно найти баланс между прочностью, весом и стоимостью материалов. Неправильный выбор рамы может привести к снижению надежности конструкции и ухудшению ездовых качеств.
Подготовка двигателя для установки в квадроцикл
Перед установкой двигателя в квадроцикл необходимо провести его тщательную подготовку, чтобы обеспечить надежную работу и минимизировать возможные проблемы в будущем.
1. Проверка состояния двигателя
Прежде чем начать установку, внимательно осмотрите двигатель. Обратите внимание на отсутствие трещин или повреждений в корпусе. Проверьте состояние подшипников, шкивов, а также наличие утечек масла или других жидкостей.
2. Подготовка системы охлаждения
Убедитесь, что система охлаждения функционирует должным образом. Очистите радиатор от грязи и пыли. Проверьте уровень антифриза и его состояние. При необходимости замените жидкость, чтобы избежать перегрева двигателя в процессе эксплуатации квадроцикла.
3. Замена расходных материалов
Замените старые масла, фильтры (масляный и воздушный), свечи зажигания. Это поможет двигателю работать с максимальной эффективностью и продлит его срок службы. Убедитесь, что используете компоненты, подходящие для конкретной модели мотора.
4. Проверка и настройка системы впрыска
Проверьте систему впрыска топлива. Для двигателей с инжектором важно, чтобы форсунки были чистыми и исправными. Проверьте давление в топливной системе и, если необходимо, выполните диагностику с помощью специального оборудования.
5. Проверка системы зажигания
Убедитесь, что система зажигания работает корректно. Проверка свечей зажигания, катушек и проводов поможет избежать неисправностей в работе мотора. Отрегулируйте зазор на свечах в соответствии с рекомендациями производителя.
6. Проверка электрооборудования
Проверьте работу генератора и аккумулятора. Убедитесь, что аккумулятор заряжен и не имеет признаков коррозии. Проверьте все соединения проводки на наличие окисления или повреждений.
7. Подготовка трансмиссии
Проверьте сцепление и коробку передач, если они есть в двигателе. Убедитесь, что сцепление работает плавно, а передачи переключаются без усилий. Смазка и регулировка этих компонентов также обязательна перед установкой в квадроцикл.
8. Окончательная проверка
После выполнения всех вышеуказанных процедур проведите тестовую проверку работы двигателя. Запустите его на холостых оборотах и внимательно следите за его поведением. Обратите внимание на звук работы, температурный режим и отсутствие посторонних вибраций.
Установка подвески и колёс: что важно учесть
При установке подвески и колёс на квадроцикл важно соблюдать несколько ключевых параметров для обеспечения надёжности и комфортной эксплуатации. Начнём с выбора подвески: её жёсткость должна соответствовать весу рамы и предполагаемым условиям эксплуатации. Для лёгких моделей оптимально использовать подвески с меньшим ходом, что улучшает маневренность. Для более тяжёлых конструкций или для езды по сложным маршрутам необходимо выбирать амортизаторы с большим ходом и регулируемой жёсткостью.
Амортизаторы должны быть оснащены качественными пружинами и обеспечивать достаточную степень сжатия и растяжения. Недостаточная амортизация приведёт к повышенному износу других элементов, а избыточная может уменьшить управляемость. При установке амортизаторов следует учитывать угол наклона подвески относительно рамы для предотвращения перегрузки в процессе движения.
Для установки колёс важен правильный выбор диаметра и ширины шин. Колёса должны быть совместимы с выбранными амортизаторами, а их размер не должен превышать максимально допустимый для рамы квадроцикла. Широкие шины обеспечивают лучшую проходимость по мягким или рыхлым поверхностям, но они могут снизить манёвренность на твёрдых покрытиях. Для оптимального баланса лучше выбирать шины средней ширины и диаметра.
Перед установкой колёс важно проверить, чтобы оси и крепления были надёжно закреплены. Они должны выдерживать не только вес квадроцикла, но и нагрузки при движении по неровной местности. Оси должны быть выполнены из высокопрочных материалов, таких как сталь с антикоррозийным покрытием.
Не забывайте о правильной балансировке колёс, чтобы избежать лишних вибраций, которые могут привести к быстрому износу подвески и других важных компонентов квадроцикла. Балансировка особенно критична при использовании больших и тяжёлых шин.
Как провести монтаж системы тормозов на квадроцикле
Для монтажа необходимо выбрать между механическими, гидравлическими или пневматическими тормозами. Для большинства самодельных проектов оптимальными являются гидравлические тормоза благодаря их высокой эффективности и простоте в обслуживании.
Шаги монтажа:
1. Подготовка компонентов: Вам понадобятся тормозные диски, колодки, тормозные шланги, тормозной цилиндр, рычаг тормоза и крепежные элементы. Рекомендуется использовать комплект для квадроцикла, чтобы минимизировать вероятность несовместимости деталей.
2. Установка тормозных дисков: Диски крепятся к оси каждого колеса с помощью специальных крепежей. Убедитесь, что они установлены с нужным натягом и не имеют люфта. Проверьте соосность дисков с осью колеса, чтобы избежать перекоса при торможении.
3. Установка тормозных суппортов: Тормозной суппорт должен располагаться так, чтобы колодки точно прилегали к диску при нажатии на тормоз. Для установки необходимо использовать крепежи, и важно не забывать о точном выравнивании суппорта относительно диска для минимизации износа колодок.
4. Подключение тормозных шлангов: Гидравлические тормоза требуют подсоединения шлангов от тормозного цилиндра к суппорту. Используйте качественные, армированные шланги, чтобы избежать их повреждения при эксплуатации. Убедитесь в отсутствии перегибов или зажима шланга.
5. Установка тормозного рычага: Рычаг крепится к рулевой стойке. Важно настроить его расположение таким образом, чтобы он был удобен для руки водителя и обеспечивал полный ход тормоза.
6. Прокачка тормозов: Прокачка тормозной системы необходима для удаления воздуха из гидросистемы, что гарантирует нормальное давление жидкости. Для этого потребуется помощник, который будет прокачивать тормоза, пока не исчезнут пузырьки воздуха в шлангах.
7. Проверка и тестирование: После завершения монтажа убедитесь в правильности работы системы: тормоза должны быть четкими и без задержек при нажатии на рычаг. Проверьте тормозные колодки на наличие люфта и правильное прилегание к дискам.
Для улучшения тормозных характеристик можно использовать вентилируемые тормозные диски или более качественные колодки. Все компоненты должны быть надежно закреплены и не иметь дефектов.
Электрика и система зажигания для самодельного квадроцикла
Правильная настройка электрической системы и зажигания – важный этап в сборке квадроцикла. Для этого понадобятся базовые знания о работе системы, а также подбор соответствующих компонентов.
Для создания эффективной электрической системы квадроцикла потребуется аккумулятор с подходящей мощностью. Лучший выбор – свинцово-кислотные аккумуляторы ёмкостью от 12 до 14 ампер-часов (Ач), которые обеспечат стабильную работу системы. Важно выбрать аккумулятор, соответствующий мощности мотора и нагрузке на систему. Включение зарядного устройства для аккумулятора необходимо для поддержания нормальной работы.
Для системы зажигания, оптимально использовать CDI (capacitor discharge ignition) систему. CDI зажигание простое в установке и настройке, а также эффективно в работе. Этот блок зажигания генерирует высокий напряжение для искры, что улучшает эффективность работы двигателя. CDI системы можно купить в готовом виде, но при желании можно собрать и самостоятельно, используя конденсатор, диодный мост и трансформатор.
При подключении системы зажигания обязательно соблюдайте правильность подключения проводов. Используйте качественные провода с изоляцией для предотвращения коротких замыканий. Заземление также должно быть выполнено с максимальной тщательностью – неисправности заземления могут привести к неправильной работе или даже выходу из строя всей электрической системы.
Не стоит забывать об установке системы освещения и сигнализации. Для освещения достаточно использовать светодиоды с малым потреблением энергии, которые легко подключаются к аккумулятору через реле. Для управления освещением можно использовать простые переключатели и реле на 12 Вольт. Электрическая схема должна включать защитные предохранители для предотвращения перегрузок.
Дополнительные элементы, такие как индикаторы и приборы, должны быть подключены с учётом их мощности. Чтобы избежать перегрузки системы, добавляйте дополнительные компоненты по принципу параллельного соединения, не превышая максимально допустимый ток на выходах аккумулятора.
Как провести тестирование и настройку квадроцикла после сборки
После сборки квадроцикла важно выполнить ряд проверок и настроек, чтобы обеспечить безопасность и правильную работу всех систем. Начните с проверки всех крепежных элементов, чтобы убедиться, что все соединения надежно затянуты. Проверьте тормоза: убедитесь, что тормозные колодки не изношены и работают эффективно, а тормозная жидкость на нужном уровне. Если есть гидравлическая тормозная система, проверьте наличие утечек.
Проверьте настройки подвески, чтобы убедиться в отсутствии люфтов и в правильной жесткости амортизаторов в зависимости от типа эксплуатации. Настройте углы наклона колес (кик-энгл), чтобы обеспечить стабильность при движении по различным покрытиям.
Следующий шаг – проверка работы двигателя. Запустите его и дайте прогреться. Убедитесь, что двигатель работает ровно, без посторонних шумов и вибраций. Плавно увеличьте обороты, чтобы проверить отклик на акселератор. Проверьте систему охлаждения: температура двигателя не должна превышать норму, чтобы избежать перегрева.
Настройте систему зажигания для оптимального сжигания топлива, что обеспечит лучшую производительность и экономию. Не забудьте про проверку воздушного фильтра: его состояние напрямую влияет на работу двигателя.
Проверьте работу трансмиссии, особенно сцепления и коробки передач. Переключите передачи на холостом ходу, чтобы удостовериться в их плавности. Проверьте цепь или кардан, если они установлены. Убедитесь в отсутствии люфтов и в правильном натяжении цепи, что предотвратит ее износ и продлит срок службы трансмиссии.
Перед выездом на тестовую поездку настройте рулевое управление, чтобы не было люфта в руле, и сам руль был комфортным для управления. После того как все элементы будут проверены и настроены, проведите короткую тестовую поездку на низкой скорости. Понаблюдайте за поведением квадроцикла, слушайте любые необычные звуки, обращайте внимание на стабильность и управление.
После первой поездки проверьте все узлы и системы на наличие возможных отклонений. Если есть необходимость, отрегулируйте настройки подвески, тормозов или трансмиссии. Это поможет избежать преждевременных поломок и повысит комфорт при эксплуатации квадроцикла.
Вопрос-ответ:
С чего начать при сборке квадроцикла?
Для начала необходимо подготовить все необходимые компоненты и инструменты. Это включает раму, колеса, двигатель, систему подвески, тормоза и другие важные элементы. Также стоит изучить схемы и инструкции по сборке, чтобы точно понимать последовательность действий. Очень важно иметь базовые знания о механике и электронике, так как эти аспекты будут задействованы в процессе.
Какие детали нужны для сборки квадроцикла?
Для сборки квадроцикла вам понадобятся рама, колеса, подвеска, двигатель, трансмиссия, тормоза, рулевая система, сиденье, аккумулятор и электрическая проводка. Эти компоненты можно купить отдельно или найти в продаже как комплект. Важно, чтобы все детали подходили друг другу по размерам и техническим характеристикам.
Как выбрать двигатель для квадроцикла?
Выбор двигателя зависит от предполагаемого использования квадроцикла. Для легких моделей можно выбрать одноцилиндровый бензиновый двигатель мощностью 10-15 л.с., а для более мощных вариантов подойдут двухцилиндровые двигатели с мощностью от 20 л.с. и выше. Обратите внимание на тип охлаждения (воздушное или жидкостное), так как это влияет на эксплуатационные характеристики.
Какие ошибки могут возникнуть при сборке квадроцикла своими руками?
Одной из частых ошибок является неправильная установка или регулировка тормозной системы, что может привести к аварийным ситуациям. Также стоит внимательно подходить к выбору деталей — использование неподходящих или низкокачественных комплектующих может снизить безопасность и эксплуатационные характеристики квадроцикла. Не стоит пренебрегать тестированием всех узлов перед первым выездом.
Как долго занимает процесс сборки квадроцикла?
Время сборки зависит от уровня подготовки и сложности конструкции. В среднем процесс может занять от нескольких дней до нескольких недель, если работать без перерывов и с полным комплектом деталей. На более сложные модели, которые требуют доработки или индивидуальной настройки, может уйти несколько месяцев.
