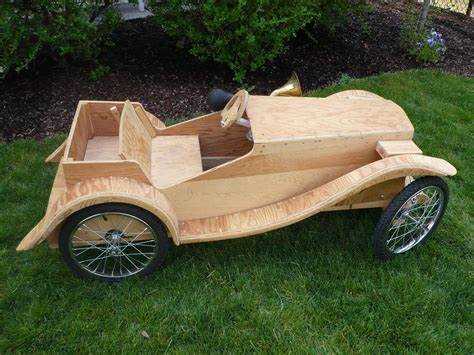

Деревянная машина – это не игрушка из магазина, а функциональная модель, которую можно собрать из доступных материалов. Основной каркас изготавливается из фанеры толщиной 10–12 мм. Для колес подойдут березовые кругляши диаметром 100–120 мм. Соединение элементов осуществляется столярным клеем и шурупами по дереву длиной 30–50 мм.
Размеры конструкции зависят от назначения. Для катания ребенка до 5 лет подойдет модель длиной около 80 см и шириной 40 см. Колесная база – 60 см. Высота до сиденья – 25 см. Если машина будет приводиться в движение педалями или толчком ног, необходимо предусмотреть вырезы в полу и свободное пространство между колесами.
Рама собирается из двух продольных брусков сечением 40×40 мм и поперечин. Важно обеспечить параллельность и точность размеров, иначе машина будет вести в сторону. Для колес необходимо выточить оси из металлического прута диаметром 10–12 мм или использовать мебельные шпильки. Крепление колес – на шайбы и шплинты либо с помощью подшипников, если планируется свободное вращение.
Рулевое управление можно реализовать с помощью поворотной передней оси, закрепленной на шарнире. Деревянные детали обрабатываются наждачной бумагой зернистостью 120–180, затем покрываются акриловым лаком или маслом. Не рекомендуется использовать токсичные лаки, если машиной будут пользоваться дети.
Выбор подходящего типа деревянной машины и её масштаба
Прежде чем приступать к сборке, необходимо определить, какой тип машины будет изготавливаться: легковой автомобиль, грузовик, трактор, гоночный болид или, например, внедорожник. Каждый вариант требует разного подхода к конструкции, выбору деталей и используемым материалам.
Легковые модели проще в исполнении – достаточно рамы, четырёх колёс, кузова и рулевого элемента. Подходят для начинающих и детей. При использовании фанеры толщиной 6–10 мм и колёс диаметром 50–70 мм итоговая длина модели – 25–40 см.
Грузовики требуют усиленной рамы и более крупного корпуса. Желательно использовать массив древесины, например, берёзу или бук. Масштаб таких машин – от 1:10 до 1:8, длина – 50–80 см. Необходимы оси из металлического прутка и колёса диаметром от 80 мм.
Гоночные болиды отличаются аэродинамическим кузовом и низкой посадкой. Оптимальная длина – 30–50 см, ширина – не менее 15 см. Для корпуса подойдёт шлифованная сосна. Масштаб – 1:12 или 1:14. Центр тяжести должен быть занижен для устойчивости.
Тракторы предполагают наличие ведущей оси и широких задних колёс. Диаметр задних – 90–110 мм, передних – 60–70 мм. Масштаб – 1:8. Подходящий материал – дуб или ясень. Конструкцию стоит продумать с учётом возможности подключения прицепа.
Если модель создаётся для игры детьми, длина не должна превышать 50 см, острые углы нужно сглаживать, детали фиксировать без торчащих креплений. Для выставочных экземпляров масштаб может быть увеличен до 1:5, а точность исполнения – повышена вплоть до копирования оригинальных деталей.
Необходимые инструменты и материалы для работы с деревом
Для сборки деревянной машины потребуются точные измерения, чистые резы и прочные соединения. Ниже перечислены инструменты и материалы, без которых не обойтись при работе.
- Ручная пила или лобзик – для раскроя фанеры, бруса и досок. Электролобзик ускорит процесс и обеспечит плавные линии.
- Струбцины – фиксируют детали во время склейки или сверления. Лучше использовать минимум четыре разного размера.
- Дрель с набором сверл – подходит для подготовки отверстий под шурупы и оси колес. Необходимы сверла диаметром от 2 до 8 мм.
- Шуруповёрт – ускоряет сборку, снижает нагрузку на руки. Подходит для закручивания саморезов в твёрдые породы дерева.
- Молоток – используется для подгонки деталей и фиксации гвоздей при необходимости.
- Шлифовальная машинка или наждачная бумага (P80, P120, P240) – для обработки краёв, устранения заусенцев, подготовки поверхности под покраску.
- Угольник и рулетка – обеспечивают точность при разметке. Дополнительно полезен малярный карандаш.
- Клей по дереву (типа ПВА D3) – для прочного соединения несущих элементов. Обеспечивает надёжную фиксацию без металлического крепежа.
- Саморезы по дереву 25–50 мм – для сборки корпуса и мелких деталей. Лучше использовать с потайной головкой.
- Фанера 8–10 мм, брус 20×40 мм, доска 20×100 мм – основной материал для рамы, кузова и опорных элементов.
- Деревянные круглые палочки Ø8–10 мм – подходят для осей колёс или декоративных элементов.
- Колёса – можно выточить самостоятельно или использовать готовые из твёрдой древесины (бук, клён).
- Акриловая краска и лак на водной основе – безопасны, быстро сохнут, защищают поверхность от влаги и истирания.
Создание чертежей и разметка деталей кузова
Для начала необходимо определить габариты будущей машины. Оптимальная длина корпуса – 1200 мм, ширина – 600 мм, высота – 500 мм. Эти размеры обеспечивают устойчивость и позволяют разместить внутренние узлы.
Чертёж лучше выполнять в масштабе 1:5 на миллиметровке. Начертите вид сверху, сбоку и спереди. Укажите положение осей, мест крепления колёс, дверных проёмов (если планируются), а также технологические отверстия под болты и саморезы.
Перед разметкой древесину следует отшлифовать. Используйте фанеру толщиной 10–12 мм или клеёную сосновую доску без сучков. Наносите линии карандашом по линейке и угольнику, избегая произвольных форм. Радиусы округлений на краях – не менее 50 мм для снижения риска сколов при обработке.
Особое внимание – точкам сверления. Под каждое отверстие делается кернение, чтобы сверло не ушло в сторону. Все размеры и расстояния между элементами сверяются дважды перед вырезанием.
Если корпус составной, на чертеже следует обозначить порядок сборки: днище – первое, затем боковины, затем капот и крыша. Для соединений используйте шиповое соединение или деревянные нагели с клеем ПВА D3.

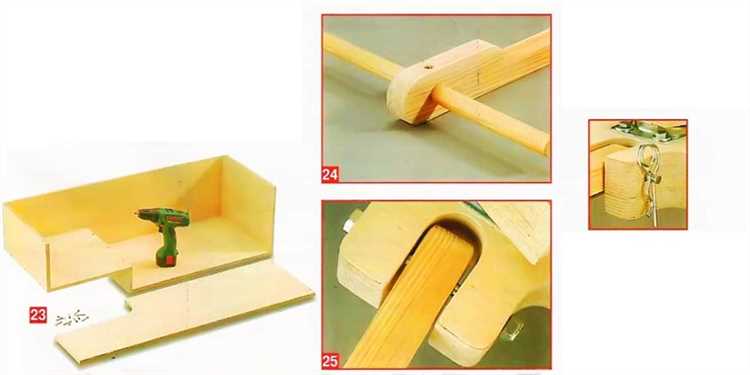

Сборка каркаса и крепление основных элементов
Основание каркаса выполняется из строганых брусков сечением 40×40 мм. Для продольных элементов подойдут доски 100×20 мм, соединённые с брусками с помощью саморезов по дереву длиной не менее 50 мм. Все стыки дополнительно проклеиваются столярным ПВА для повышения жёсткости.
Колёсные оси фиксируются в заранее просверленных отверстиях в поперечных рейках, размещённых на расстоянии 10–12 см от концов рамы. Для надёжности оси закрепляются скобами или металлическими хомутами. Колёса устанавливаются на подшипниках, вставленных в фанерные диски толщиной не менее 15 мм.
Место под сиденье формируется из двух поперечных планок и фанерной панели толщиной 10 мм. Расположение подбирается с учётом центра тяжести: примерно на 60 % длины рамы от передней оси. Крепление производится саморезами и мебельными уголками.
Для рулевого узла используется деревянный брусок, установленный вертикально и зафиксированный сквозным болтом. На его верхней части крепится ручка руля, а внизу – поворотная тяга, соединённая с передними колёсами через шарнирные соединения из фанеры или металла.
Кузов крепится к каркасу через промежуточные рейки, играющие роль амортизаторов. Элементы подгоняются плотно, лишние зазоры устраняются с помощью наждачной бумаги. Все детали шлифуются и обрабатываются антисептической пропиткой перед окончательной сборкой.
Изготовление деревянных колёс и системы поворота
Материал: для колёс подойдёт берёза, клён или ясень – они достаточно твёрдые и устойчивые к износу. Толщина заготовки – не менее 40 мм.
Изготовление колёс: разметить круг диаметром 250–300 мм с помощью циркуля. Выпилить форму лобзиком или ленточной пилой. Поверхность тщательно обработать шлифовальной машинкой. В центре высверлить отверстие под ось – диаметр подбирается точно под металлический или деревянный штырь, с минимальным люфтом. По краю можно закрепить кожаную или резиновую ленту для лучшего сцепления с поверхностью.
Ось и крепление: для фиксации колеса на оси используется шкант или металлический шплинт. Чтобы колесо свободно вращалось, между ним и рамой установить дистанционную шайбу из фанеры или ПВХ толщиной 3–5 мм.
Система поворота: применяется схема поворотной тележки. Передняя ось монтируется на поворотной платформе – это круглая фанерная площадка, закреплённая к раме центральным болтом с шайбами. Для ограничения угла поворота с боков платформы крепятся упоры.
Управление поворотом: на поворотной оси фиксируется деревянный рычаг длиной 400–500 мм. Он соединяется с рулевой рейкой или тягой. Для плавности поворота в местах трения желательно нанести восковую смазку или установить пластиковые втулки.
Проверка: после сборки убедиться, что колёса вращаются без заеданий, а система поворота имеет симметричный ход. Все крепления подтянуть, излишние люфты устранить с помощью прокладок.
Установка подвижных соединений и проверка подвижности
Для подвижных соединений применяются деревянные штифты диаметром 6–8 мм, идеально обработанные и отшлифованные. В местах соединения сверлите отверстия с запасом по диаметру не более 0,5 мм, чтобы обеспечить легкость вращения без люфта.
Для крепления деталей, например, колёс к оси, используйте деревянные или металлические втулки, уменьшающие трение и износ. Осевые штифты должны быть строго перпендикулярны плоскостям деталей, чтобы избежать перекосов.
При сборке применяйте деревянный клей с коротким временем схватывания, чтобы быстро зафиксировать соединение, сохранив при этом подвижность. Излишний клей удаляйте сразу, чтобы не забивать зазоры.
Проверяйте подвижность, плавно вращая или двигая детали после установки, без усилий и скрипов. Если движение затруднено, аккуратно доработайте отверстия или обработайте поверхность шлифовальной бумагой зернистостью 320–400.
Для длительной эксплуатации важно периодически смазывать движущиеся части воском или специализированным деревянным маслом, предотвращая высыхание и износ.
Обработка поверхности и декоративная отделка
Перед нанесением отделочных материалов необходимо тщательно отшлифовать деревянные детали наждачной бумагой с зернистостью от 120 до 240. Для достижения ровной поверхности используйте шлифовальную машинку или вручную шлифуйте по волокнам древесины. Особое внимание уделяйте углам и стыкам, где нередко остаются заусенцы и шероховатости.
Удалите пыль с поверхности при помощи влажной тряпки или промышленного пылесоса. Высушите изделие при комнатной температуре не менее 2 часов перед следующим этапом.
Для защиты и улучшения внешнего вида применяйте грунтовки на водной основе, которые проникают в структуру древесины и уменьшают впитывание лака или краски. Грунтовку наносят в два слоя с промежуточной сушкой 3-4 часа. После полного высыхания первого слоя шлифуют мелкой наждачной бумагой (320–400).
Лакировка выполняется акриловыми или полиуретановыми лаками. Для игрушечных и детских моделей рекомендуются лаки на водной основе без запаха и токсинов. Наносите минимум два слоя, выдерживая между ними время высыхания согласно инструкции (обычно 4–6 часов). Каждый слой шлифуется мелкой шкуркой для улучшения сцепления последующего покрытия.
Для создания декоративного эффекта используйте морилки, которые усиливают текстуру древесины. Морилку наносят кистью или губкой равномерно, дают впитаться 5–15 минут, после чего излишки удаляют сухой тканью. Цвет морилки выбирайте под тон будущего покрытия, чтобы сохранить натуральность древесины.
В качестве декоративных элементов допустимо использование трафаретов с акриловыми красками для выделения отдельных деталей машины. Краски наносятся тонким слоем, после высыхания покрываются защитным лаком.
Завершающим этапом может стать восковая полировка для дополнительного блеска и защиты. Воск наносят мягкой тканью круговыми движениями и тщательно полируют до глянцевого эффекта.
Все материалы и инструменты выбирайте с учётом безопасности, особенно если изделие предназначено для детей. Обязательно соблюдайте инструкции производителей и проводите работы в проветриваемом помещении.
Вопрос-ответ:
Какие породы древесины лучше всего подходят для изготовления деревянной машины?
Для создания деревянной машины обычно выбирают твердые породы древесины, такие как бук, дуб или ясень. Они отличаются высокой прочностью и износостойкостью, что важно для долговечности конструкции. Мягкие породы, например, сосна или липа, тоже подходят, но их стоит использовать для частей, где не требуется большая нагрузка, чтобы избежать быстрого износа и повреждений.
Какие инструменты понадобятся для сборки машины из дерева своими руками?
Для работы понадобится базовый набор столярных инструментов: электролобзик или ножовка для выпиливания деталей, шлифовальная машинка или наждачная бумага для обработки поверхностей, дрель с набором сверл для соединения частей, а также стамески для точной подгонки. Кроме того, потребуется клей для дерева и крепежные элементы, например, шурупы или гвозди.
Как правильно подготовить детали перед сборкой, чтобы конструкция получилась прочной?
Все детали нужно тщательно обработать шлифовкой, чтобы убрать заусенцы и неровности. Это позволит лучше скрепить части между собой и сделает поверхность более гладкой. Важно также просверлить отверстия для крепежа заранее, чтобы древесина не трескалась при сборке. Перед склеиванием или прикручиванием желательно примерить все элементы, чтобы убедиться, что они подходят друг к другу без зазоров.
Можно ли добавить функциональные элементы, например, колеса, которые будут вращаться?
Да, сделать колеса подвижными реально. Для этого используют деревянные круги, которые крепятся на оси — металлических стержнях или деревянных палочках. Важно, чтобы оси были гладкими и хорошо смазанными, чтобы колеса свободно вращались. Также можно добавить подшипники, если хочется добиться более плавного хода и долговечности.
Как защитить деревянную машину от влаги и повреждений во время эксплуатации?
После сборки все деревянные поверхности рекомендуется покрыть специальным защитным составом — лаком, маслом или воском для дерева. Это не только защитит материал от проникновения влаги, но и сделает изделие более устойчивым к царапинам и износу. При выборе состава стоит учитывать, что он должен быть безопасным, особенно если изделие предназначено для детей.
