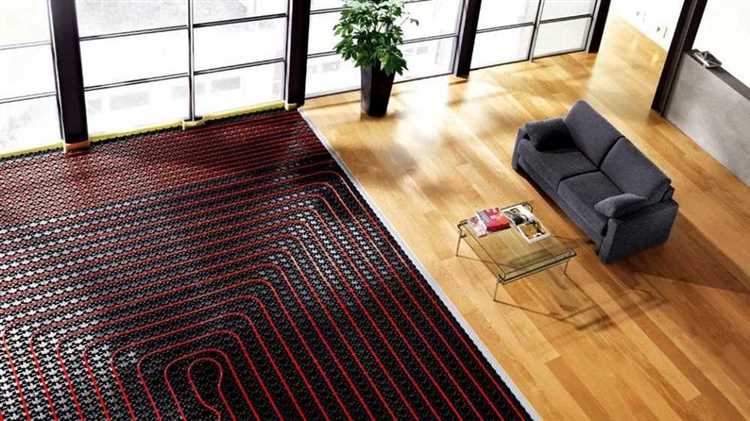

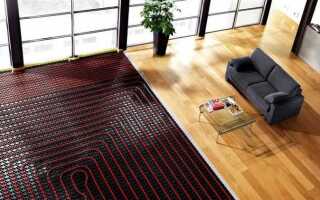

Монтаж водяного теплого пола под стяжку требует точного соблюдения технологий и правильного выбора материалов. В первую очередь важно подготовить ровное основание и правильно уложить теплоизоляционный слой, чтобы избежать потерь тепла и деформаций покрытия. Для теплоизоляции чаще всего используют экструдированный пенополистирол толщиной от 30 до 50 мм с высокой плотностью.
Ключевым этапом является укладка труб отопления: диаметр труб обычно варьируется от 16 до 20 мм, а шаг укладки – 10–20 см в зависимости от требуемой мощности обогрева. Трубы крепятся к арматурной сетке или специальным крепежам, обеспечивающим сохранение положения при заливке стяжки. Контуры нужно располагать так, чтобы минимизировать количество стыков и обеспечить равномерный прогрев пола.
Стяжка, которая заливается поверх труб, должна быть цементно-песчаной или на основе специальных смесей с пластификаторами, обеспечивающими прочность и гибкость. Толщина слоя обычно составляет 30–50 мм. Перед заливкой важно проверить герметичность системы, провести опрессовку и зафиксировать параметры давления для предотвращения протечек после укладки.

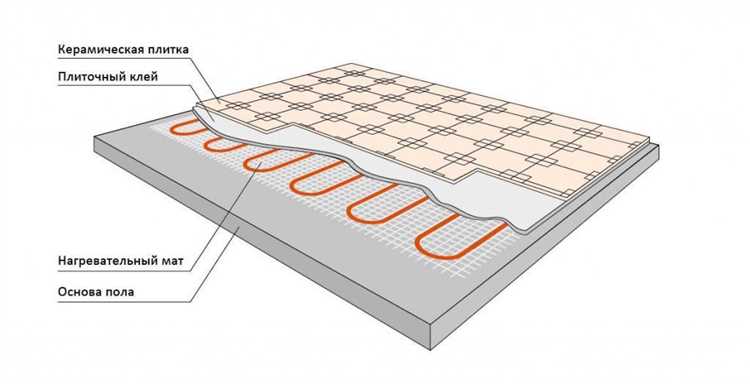

Укладка водяного теплого пола под стяжку: пошаговое руководство
Шаг 1. Подготовка основания. Очистите поверхность от пыли, грязи и мусора. Проверьте горизонтальность пола с помощью уровня, перепады не должны превышать 3 мм на метр. При необходимости выполните выравнивающую стяжку или примените грунтовку для улучшения адгезии.
Шаг 2. Укладка теплоизоляционного слоя. Используйте плиты экструдированного пенополистирола толщиной от 30 до 50 мм. Монтаж осуществляйте вплотную, без зазоров и смещений швов. По периметру комнаты приклейте демпферную ленту толщиной 8-10 мм для компенсации расширения стяжки.
Шаг 3. Монтаж гидроизоляции. Примените полиэтиленовую пленку толщиной не менее 200 мкм. Перекрывайте швы на 15-20 см, места стыков проклейте скотчем. Гидроизоляция защитит теплоизоляцию и стяжку от влаги.
Шаг 4. Укладка крепежной системы для труб. Используйте монтажные рейки или пластиковые крепления с шагом 30-40 см. Крепления должны надежно фиксировать трубы, не допуская их смещения во время заливки стяжки.
Шаг 5. Раскладка труб отопления. Расстояние между трубами выбирайте исходя из тепловой нагрузки – обычно 10-15 см. Следите, чтобы не было перегибов и сдавливания. Трубы из сшитого полиэтилена диаметром 16-20 мм подходят для большинства систем.
Шаг 6. Подключение коллектора и проверка системы. Выполните гидравлическое испытание под давлением 6 бар, выдержите не менее 30 минут. Обнаруженные утечки устраните до заливки стяжки.
Шаг 7. Заливка стяжки. Используйте цементно-песчаный раствор марки не ниже М300 с добавлением пластификаторов. Толщина стяжки над трубами должна быть не менее 50 мм. Заливку выполняйте равномерно, избегая образования пустот.
Шаг 8. Уход за стяжкой. В течение первых 7 дней поддерживайте влажность стяжки, периодически смачивая поверхность. Температурный режим – не ниже +5°C. Полное высыхание и набора прочности происходит за 28 дней.
Точное соблюдение всех этапов гарантирует надежную и долговечную работу водяного теплого пола под стяжкой.

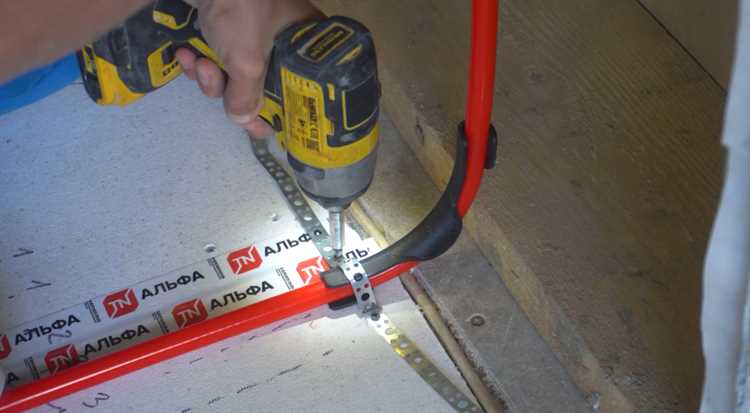

Подготовка основания и выбор утеплителя для теплого пола

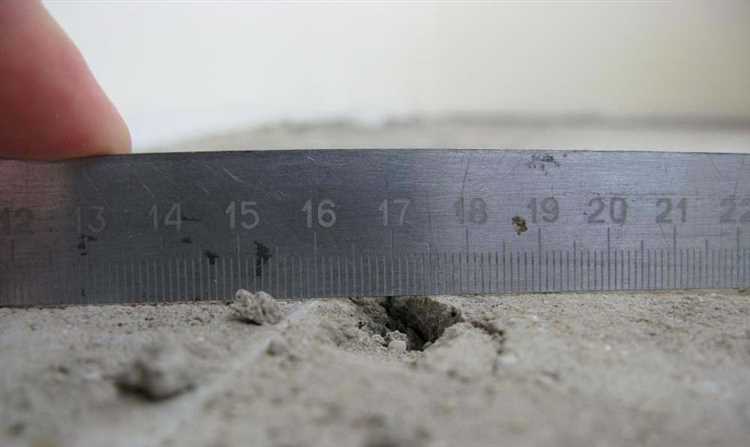

Основание под теплый водяной пол должно быть ровным, чистым и прочным. Снятие пыли и мусора обязательно, чтобы обеспечить надежное сцепление материалов. Неровности свыше 5 мм устраняются цементной стяжкой или самовыравнивающейся смесью.
Гидроизоляция необходима для предотвращения проникновения влаги из бетонного основания. Для этого используют полиэтиленовую пленку толщиной от 0,2 мм, укладываемую с заходом на стены минимум 10 см и с нахлестом швов не менее 15 см.
Выбор утеплителя зависит от характеристик помещения и типа конструкции пола. Основные критерии – теплопроводность, прочность на сжатие и влагостойкость.
- Экструзионный пенополистирол (XPS): теплопроводность 0,029–0,035 Вт/(м·К), высокая прочность (от 300 кПа), устойчив к влаге, рекомендуем для бетонных оснований и полов с высокой нагрузкой.
- Пенопласт (ПСБ): теплопроводность 0,035–0,045 Вт/(м·К), невысокая прочность (около 150 кПа), не рекомендуется для влажных помещений и тяжелых конструкций.
- Минеральная вата (каменная или базальтовая): теплопроводность 0,035–0,045 Вт/(м·К), высокая огнестойкость и звукоизоляция, требует защиты от влаги.
Толщина утеплителя выбирается исходя из климатической зоны и типа перекрытия. Для жилых помещений в средней полосе России достаточно слоя 30–50 мм, при наличии холодного подполья – от 50 мм и выше.
Утеплитель укладывается ровным слоем без зазоров и смещений, края плотно стыкуются. Для обеспечения прочности и предотвращения смещения на утеплитель рекомендуют настелить армирующую сетку или закрепить листы клеящими составами, если это предусмотрено проектом.
Монтаж гидроизоляции и теплоотражающего слоя
Перед укладкой труб водяного теплого пола поверхность основания необходимо тщательно очистить от пыли, грязи и строительного мусора. Гидроизоляция укладывается сплошным слоем, с заходом на стены не менее 15 см, чтобы предотвратить проникновение влаги из нижних слоев.
Рекомендуется использовать полиэтиленовую пленку толщиной не менее 200 микрон или специальную гидроизоляционную мембрану. Стыки материала проклеиваются герметичной лентой, чтобы обеспечить полную герметизацию.
После монтажа гидроизоляции укладывается теплоотражающий слой, который выполняет функцию направления тепла вверх и снижает теплопотери. Для этого применяют фольгированный пенополистирол или полиэтилен с алюминиевым покрытием толщиной от 3 до 5 мм.
Теплоотражающий материал должен плотно прилегать к гидроизоляции без зазоров и складок. В случае использования плит из пенополистирола необходимо обеспечить плотное стыковое соединение, избегая щелей более 2 мм.
Поверх теплоотражающего слоя укладывают теплоизоляционные демпферные ленты по периметру помещения. Они компенсируют тепловое расширение стяжки и предотвращают её растрескивание в местах соприкосновения с стенами.
Монтаж гидроизоляции и теплоотражающего слоя завершается проверкой целостности покрытия и его правильной фиксации перед установкой крепежных элементов для труб теплого пола.

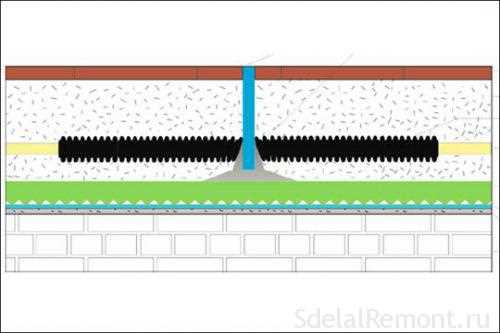

Правильная укладка труб водяного теплого пола
Оптимальная укладка труб начинается с подготовки основания: поверхность должна быть ровной, очищенной от пыли и загрязнений. Перед укладкой важно проложить теплоизоляционный слой толщиной не менее 30 мм, чтобы снизить теплопотери вниз.
- Выбор схемы укладки: рекомендуются две основные схемы – змейка и улитка. Улитка обеспечивает равномерный прогрев поверхности и меньший перепад температур на выходе и входе теплоносителя.
- Шаг укладки труб: оптимальный шаг зависит от требуемой мощности системы и типа напольного покрытия. Для керамической плитки шаг выбирают 10–15 см, для ламината и паркета – 15–20 см.
- Фиксация труб: применяют крепежные элементы – специальные крепления к теплоизоляции или монтажные панели с зажимами. Фиксация должна быть плотной, без перекрутов и перегибов труб.
- Температурный компенсатор: предусмотреть свободное расположение труб для компенсации расширения при нагреве, избегая натяжения и деформаций.
- Контроль и тестирование: перед заливкой стяжки необходимо провести гидравлические испытания под рабочим давлением, выдержав не менее 24 часов, чтобы исключить протечки.
Дополнительно трубы следует укладывать с небольшим уклоном (около 0,5°) в сторону коллектора для улучшения циркуляции и удаления воздуха. При прокладке избегайте пересечения и пересечения с электропроводкой.

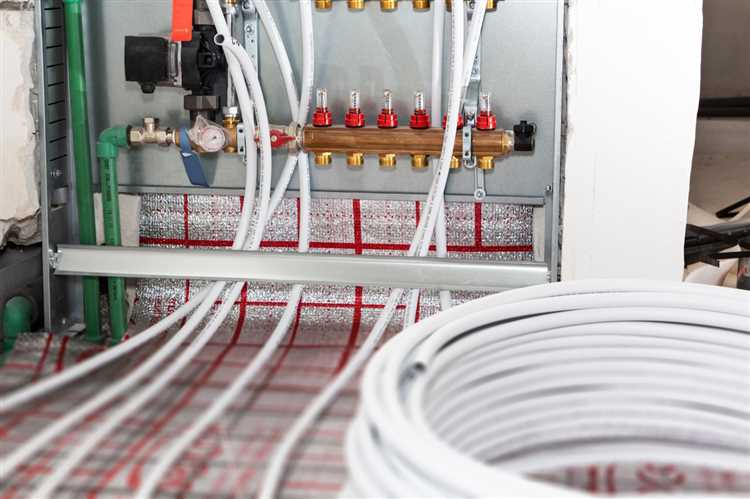

Подключение коллекторного узла и проверка герметичности системы
Перед монтажом коллектора необходимо убедиться в правильности разводки труб и отсутствии механических повреждений. Коллектор устанавливается на специально подготовленную стену или монтажную панель с уровнем, обеспечивающим горизонтальное положение.
Подключение труб к коллекторам выполняется с помощью пресс-фитингов или компрессионных соединений. Важно соблюдать маркировку подачи и обратки, чтобы избежать ошибок в распределении теплоносителя. Для герметичного соединения используют уплотнительные материалы, рекомендованные производителем коллектора.
После подключения всех контуров и установки запорной арматуры, систему заполняют водой через входной клапан. Давление при проверке герметичности должно быть не ниже 1,5 раза рабочего давления, но не менее 3 бар. Для контроля используется манометр, установленный на коллекторе.
Проверка герметичности проводится в течение 30 минут без снижения давления более чем на 0,1 бар. Любое падение давления указывает на утечку, требующую немедленного обнаружения и устранения.
После успешной проверки рекомендуется провести пробный запуск циркуляционного насоса, чтобы убедиться в отсутствии вибраций и правильной работе клапанов. Перед заливкой стяжки систему необходимо полностью слить или оставить под минимальным давлением для исключения деформации труб.

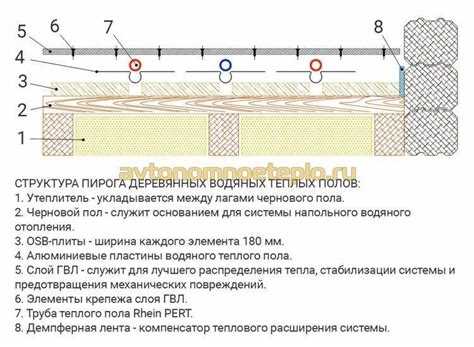

Заливка бетонной стяжки с учетом теплого пола
Перед началом заливки стяжки необходимо проверить прочность и качество закрепления труб теплого пола, исключить их смещение. Толщина бетонного слоя над трубами должна составлять минимум 30–50 мм для равномерного распределения тепла и защиты от механических повреждений.
Оптимальный состав бетона – М300 или выше, с минимальным водоцементным отношением 0,5. Добавление пластификаторов улучшит подвижность смеси, что уменьшит риск повреждения труб при заливке. Температура смеси должна быть не ниже +10 °C.
Заливку проводят слоями с постепенным распределением, используя вибратор для устранения воздушных пустот. Это обеспечит плотное прилегание бетона к трубам и равномерное прогревание поверхности.
Минимальное время высыхания стяжки до начала эксплуатации системы отопления – 21 сутки при влажности не выше 4%. В течение первых 7 дней необходимо поддерживать влажность поверхности, чтобы избежать трещин, применяя увлажнение или пароизоляционные пленки.
В первые сутки после заливки рекомендуется отказаться от включения теплого пола. На 7–10 день допускается постепенный прогрев с увеличением температуры на 5 °C каждые 2 дня до рабочей температуры, чтобы избежать резкого теплового расширения и повреждений стяжки.
Для контроля ровности поверхности и предотвращения деформаций желательно использовать маяки и нивелир. Максимальное отклонение по уровню не должно превышать 3 мм на 2 метра.

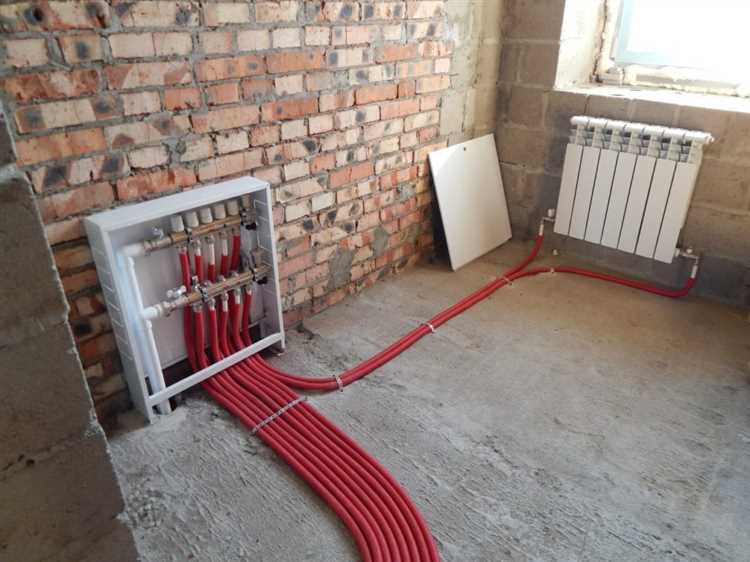

Первый запуск и проверка работы системы отопления
После завершения укладки труб и заливки стяжки необходимо подождать минимум 21 день для полного высыхания раствора. Перед запуском системы следует тщательно проверить герметичность трубопроводов, используя давление не ниже рабочего, обычно 4–6 бар, удерживая его в течение минимум 2 часов без снижения.
Запуск начинается с постепенного наполнения системы водой с одновременным удалением воздуха через установленные воздухоотводчики. Давление при заполнении не должно превышать рабочее, чтобы избежать повреждения труб.
После заполнения запустите циркуляционный насос и установите температуру подачи не выше 30 °C. Резкое повышение температуры может привести к деформации стяжки и труб.
Следующий этап – проверка равномерности прогрева. Через 2–3 часа измерьте температуру поверхности пола в нескольких контрольных точках с помощью инфракрасного термометра. Разница по зонам не должна превышать 3 °C.
Контролируйте давление в системе в течение первых суток работы. Его падение может свидетельствовать о наличии утечек, требующих немедленного устранения.
По окончании тестового периода можно повысить температуру подачи до проектной, обычно 45–55 °C, при этом плавно увеличивая её в течение нескольких часов.
Вопрос-ответ:
Как правильно подготовить основание для укладки водяного теплого пола под стяжку?
Подготовка основания включает очистку от мусора и пыли, удаление неровностей и трещин. Поверхность должна быть ровной и сухой. Если основание слишком пористое, его рекомендуется обработать грунтовкой для улучшения сцепления с цементной стяжкой. Также важно проверить прочность основания, чтобы исключить возможные повреждения в будущем.
Какой шаг между трубами оптимален для равномерного прогрева пола?
Обычно шаг между трубами выбирается от 10 до 20 сантиметров, в зависимости от желаемой температуры и типа помещения. Меньший шаг обеспечивает более равномерный нагрев, но требует больше труб и материалов. В помещениях с высокими теплопотерями рекомендуется использовать шаг около 10-15 см, а для хорошо утепленных достаточно 15-20 см.
Какие меры безопасности нужно соблюдать при укладке труб теплого пола перед заливкой стяжки?
Перед заливкой необходимо проверить целостность труб, чтобы исключить протечки. Также важно закрепить трубы таким образом, чтобы они не сместились при заливке. Во время работы с цементной смесью следует использовать средства защиты кожи и дыхательных путей. После укладки и до высыхания стяжки не рекомендуется включать систему отопления, чтобы избежать повреждений.
Как правильно заливать стяжку поверх системы водяного теплого пола?
Стяжка должна быть залита равномерным слоем толщиной обычно от 3 до 7 сантиметров, чтобы полностью покрыть трубы и обеспечить хорошую теплопередачу. Используется цементно-песчаная смесь с добавками для прочности и пластичности. После заливки поверхность выравнивается, а затем оставляется сохнуть на несколько недель при стабильной температуре и влажности. Важно следить, чтобы стяжка не пересыхала слишком быстро, иначе могут появиться трещины.
Как проверить работоспособность водяного теплого пола перед заливкой стяжки?
Перед заливкой необходимо заполнить систему водой и создать давление, соответствующее рабочему уровню, обычно около 2-3 бар. После этого проводят тест на герметичность: оставляют систему под давлением на несколько часов, проверяя отсутствие падения давления и протечек. Если все в порядке, можно переходить к следующему этапу — фиксации труб и заливке стяжки.
Как правильно подготовить основание перед укладкой водяного теплого пола под стяжку?
Перед укладкой теплого пола необходимо тщательно очистить поверхность от пыли, грязи и мусора. Основание должно быть ровным и прочным. При наличии трещин или неровностей их следует устранить с помощью выравнивающей смеси. Также важно проверить уровень влажности основания — если он слишком высокий, монтаж лучше отложить до полного высыхания. На подготовленное основание укладывают гидроизоляционную пленку, которая защитит конструкцию от влаги.
Какие шаги нужно выполнить для правильной укладки труб водяного теплого пола под стяжку?
Сначала необходимо составить схему укладки труб, учитывая площадь помещения и места установки мебели. Затем на подготовленное основание укладывается теплоизоляционный слой, чтобы снизить теплопотери вниз. После этого монтируют крепежные элементы или специальные панели с фиксирующими зажимами для труб. Трубы раскладывают согласно схеме, избегая острых изгибов, чтобы не повредить материал. После укладки труб проводят тестирование системы на герметичность и исправность работы. Если все в порядке, приступают к заливке стяжки с правильным соотношением компонентов, чтобы обеспечить прочность и равномерное распределение тепла.
