Современные комбинированные плиты, сочетающие газовую варочную панель и электрическую духовку, требуют точного соблюдения норм безопасности и технических требований. Подключение такого оборудования – это не просто подключение к газовой трубе и электророзетке. Оно должно учитывать параметры вентиляции, сечение кабеля, наличие заземления и доступ к отсечным кранам.
Перед установкой важно убедиться, что помещение оборудовано системой приточно-вытяжной вентиляции. Газовая часть плиты нуждается в постоянном доступе кислорода, а отработанные газы должны эффективно удаляться. Минимальное сечение вентиляционного канала – 120 мм, он не должен быть перекрыт решетками с мелкой ячейкой.
Для подключения электрической духовки требуется отдельная линия от щитка с медным кабелем не менее 3×2,5 мм² и автоматическим выключателем на 16 А. Обязательным является наличие контура заземления. Использование удлинителей или тройников недопустимо.
Монтаж оборудования должен выполняться с учетом расстояний: от стены до тыльной панели – не менее 50 мм, до ближайших предметов интерьера сбоку – не менее 100 мм. Шланг подключения газа должен быть сертифицированным, армированным, длиной не более 1,5 м. Установка крана отсечения газа – обязательна, и он должен быть легко доступен.
Работы по подключению к газу имеет право выполнять только специалист с действующим допуском. Самостоятельное вмешательство может привести к утечке газа и несет административную и уголовную ответственность. Электрическая часть также требует проверки специалистом: при неправильном подключении возможно повреждение духовки и возгорание.
Подготовка кухни: вентиляция, подвод газа и электричества
Перед установкой газовой плиты с электрической духовкой необходимо обеспечить соответствующую подготовку помещения. Основные требования касаются вентиляции, подвода газа и электричества.
Вентиляция: обязательна естественная вытяжка, подключённая к вентиляционному каналу с тягой не менее 10 Па. Диаметр канала – не менее 120 мм. На высоте не ниже 180 см от пола должен быть установлен вентиляционный решётчатый короб. Установка принудительной вытяжки допускается только в дополнение к естественной, но не вместо неё.
Подвод газа: труба должна быть металлической, сечением не менее 15 мм. Гибкий подвод – только сертифицированный рукав из нержавеющей стали с маркировкой для газового оборудования. Длина рукава – до 1,5 м. Запорный кран устанавливается на трубе на высоте 0,2–1,0 м от пола, с доступом без препятствий. Обязателен контроль утечек при помощи мыльного раствора или газоанализатора после подключения.
Электропитание: электрическая духовка подключается к выделенной линии с автоматом не менее 16 А. Розетка – с заземлением, стандарта Schuko, не ближе 30 см к плите. Рекомендуемый сечение кабеля – 3×2,5 мм² при мощности духовки до 3,5 кВт. При наличии мощности свыше 3,5 кВт – кабель 3×4 мм² и автомат 20 А. Использование удлинителей и тройников запрещено.
Требования к розетке для подключения электрической духовки
Электрическая духовка требует стабильного и безопасного подключения к электросети. Неправильный выбор розетки может привести к перегреву проводки, короткому замыканию или выходу из строя оборудования. Ниже приведены конкретные технические требования к розетке:
- Номинальный ток розетки – не менее 16 А. При мощности духовки свыше 3,5 кВт рекомендуется использовать розетку на 25–32 А.
- Тип розетки – только с заземляющим контактом (евростандарт, тип Schuko или аналогичный). Использование розеток без заземления недопустимо.
- Монтаж розетки – стационарный, встроенный в стену, с прямым подключением к распределительной коробке.
- Расположение – не выше 90 см от пола, не ближе 30 см к газовой плите. Не допускается установка над или непосредственно за духовкой.
- Контур заземления – обязателен. Проверка сопротивления заземляющего проводника должна выполняться при установке.
- Автомат защиты в щитке – обязательно наличие отдельного автомата соответствующего номинала, предпочтительно с УЗО (дифференциальной защитой) на ток утечки 30 мА.
- Кабельная линия – медный кабель сечением не менее 2,5 мм² для мощности до 3,5 кВт, от 4 мм² – для мощных моделей. Использование алюминиевых проводов запрещено.
Подключение должно выполняться квалифицированным электриком с соблюдением всех норм ПУЭ и требований производителя духовки. Самостоятельная установка без опыта – риск для жизни и имущества.
Проверка соответствия газового шланга и места подключения
Перед подключением газовой плиты необходимо убедиться, что шланг соответствует требованиям ГОСТ Р 5169-2009. Допускается использование только сертифицированных шлангов с маркировкой, указывающей допустимое рабочее давление не менее 0,03 МПа и температурный диапазон эксплуатации от -30°C до +70°C.
Шланг должен иметь латунные или стальные соединительные фитинги с резьбой, подходящей под тип выхода газового крана – чаще всего это внутренняя резьба 1/2 дюйма. Никакие переходники и самодельные соединения не допускаются. Если кран оснащён штуцером под резиновый шланг, конец шланга должен быть надёжно зафиксирован хомутом, рассчитанным на давление газовой магистрали.
Длина шланга не должна превышать 1,5 метра. Запрещено натягивать его, перегибать или допускать контакт с горячими поверхностями плиты. Убедитесь, что шланг не зажат между стеной и корпусом плиты – это может привести к повреждению оболочки и утечке газа.
Перед подключением проверьте герметичность шланга: нанесите мыльный раствор на соединения, откройте газ и наблюдайте за появлением пузырей. При малейших признаках негерметичности эксплуатация оборудования недопустима.

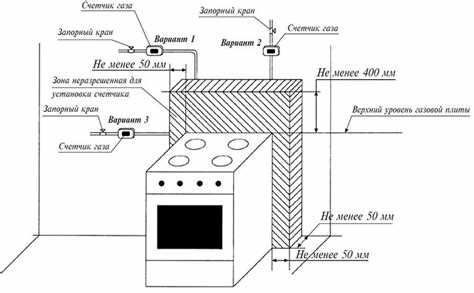

Как правильно установить плиту по уровню и зазорам
Перед началом установки необходимо убедиться, что пол в месте размещения плиты ровный. Допустимое отклонение – не более 2 мм на длину 1 метра. При наличии уклона следует использовать регулируемые ножки плиты для компенсации. Каждую ножку подстраивают по строительному уровню, установленному на варочной поверхности вдоль и поперек.
Зазор между задней стенкой плиты и стеной должен составлять не менее 50 мм – это обеспечивает вентиляцию и исключает перегрев. Если стена отделана негорючим материалом (например, плиткой), расстояние можно уменьшить до 30 мм. Сбоку необходимо оставить зазор не менее 5 мм с каждой стороны от мебели или другой техники, чтобы предотвратить нагрев и обеспечить свободный доступ при обслуживании.
Плита должна стоять на всей поверхности опор, без перекосов. После установки необходимо повторно проверить горизонтальность с помощью уровня: пузырек должен находиться строго по центру при проверке в обоих направлениях. Нарушение горизонта может привести к неравномерному приготовлению пищи и повреждению конструкции.
После выравнивания плиты фиксируют её положение, особенно если предусмотрено крепление к стене или полу. Это предотвращает смещение при подключении и эксплуатации. Категорически запрещено устанавливать плиту вплотную к стене без зазора или без выравнивания по уровню – это нарушает правила безопасности и может привести к сбоям в работе духовки.
Подключение газовой части: правила и порядок действий
Перед подключением необходимо убедиться, что плита сертифицирована для использования в России и соответствует типу используемого газа (природный или сжиженный). Работы разрешено выполнять только при наличии допуска у специалиста, внесённого в реестр Ростехнадзора.
- Перекрыть подачу газа с помощью запорного вентиля, установленного перед точкой подключения.
- Проверить давление в системе: для природного газа – 13–20 мбар, для сжиженного – 30–50 мбар. Использовать манометр.
- Осмотреть состояние газовой трубы: наличие коррозии, трещин и течей исключается. При необходимости – заменить участок.
- Подключить плиту через гибкий шланг, разрешённый для газовых систем (например, из нержавеющей гофры с маркировкой ГОСТ 56191). Длина – не более 1,5 м.
- Установить переходник и уплотнительное кольцо. Все резьбовые соединения герметизируются лентой ФУМ или пастой на основе графита. Использование льна – запрещено.
- Осуществить соединение шланга с плитой и газовой трубой. Убедиться в отсутствии перекрута и натяжения.
- Открыть вентиль и проверить герметичность соединений мыльным раствором. Пузырение – признак утечки. При обнаружении – немедленно устранить и повторно проверить.
- Осуществить первичный запуск: включить одну из конфорок и проконтролировать стабильность пламени, отсутствие копоти и запаха газа.
Категорически запрещено подключать плиту самостоятельно без допуска, использовать резиновые или ПВХ-шланги, а также монтировать скрытые соединения. Все действия фиксируются в акте ввода оборудования в эксплуатацию.
Подключение электрической духовки к сети
Электрическая духовка требует отдельной линии питания с напряжением 220 В и мощностью не менее 3,5 кВт. Рекомендуется использовать кабель с сечением не менее 2,5 мм², медный, одножильный или многожильный, с трехжильной системой заземления.
Для подключения духовки обязательна установка автоматического выключателя на 16 А, соответствующего стандартам ПУЭ и ГОСТ. Это защитит оборудование от перегрузок и коротких замыканий.
Розетка должна быть трехконтактной с заземляющим контактом, расположена на высоте не ниже 30 см от уровня пола и недалеко от плиты, чтобы исключить натяжение кабеля. Запрещено использовать удлинители и тройники.
Проводку лучше прокладывать в защитных кабель-каналах или гофротрубах, особенно если установка проводится в деревянном или влажном помещении. Все соединения должны быть надежно зажаты и изолированы.
Перед подключением необходимо проверить сопротивление изоляции кабеля мультиметром, оно не должно быть ниже 1 МОм. Заземление духовки обязано быть надежным и выполнено согласно требованиям ПУЭ.
После монтажа подключение к сети рекомендуется проводить квалифицированным электриком с последующей проверкой работы устройства под нагрузкой.
Проверка герметичности соединений и работа с мыльным раствором
После подключения газовой плиты к газовой системе обязательна проверка герметичности всех соединений. Для этого готовится мыльный раствор из воды и жидкого моющего средства в пропорции 1:1. Наносить раствор рекомендуется кисточкой или распылителем на места стыков газовых труб, фитингов и крана.
Образование пузырьков указывает на утечку газа. Важно тщательно покрыть все соединения, включая резьбовые муфты и уплотнительные прокладки. Обнаруженные протечки требуют немедленного подтягивания фитингов или замены уплотнителей.
Проверку проводят при открытом газовом кране и отключенной духовке. Не допускается использование открытого пламени или искр для поиска утечек. После обработки мыльным раствором следует выдержать 3-5 минут для выявления медленных протечек.
Рекомендуется дополнительно проверить герметичность повторно после первого включения плиты в течение первых 15 минут работы. Если пена сохранилась без изменений, соединения считаются герметичными.
Регулярная проверка герметичности – ключ к безопасности эксплуатации газовой плиты с электрической духовкой.
Первый запуск и проверка функций духовки и конфорок
После подключения газовой плиты с электрической духовкой необходимо провести тщательную проверку основных функций перед регулярной эксплуатацией. Сначала откройте все окна для вентиляции помещения. Убедитесь, что газовый вентиль плиты полностью открыт.
Проверка конфорок: включите каждую конфорку поочерёдно, устанавливая минимальный и максимальный режимы нагрева. Пламя должно быть голубого цвета, ровным, без желтых или оранжевых отложений. При наличии нестабильного пламени или запаха газа немедленно прекратите работу и вызовите специалиста.
Проверка духовки: подключите духовку к электросети и установите температуру нагрева на 180°С. Через 10 минут проверьте равномерность нагрева, используя встроенный термометр или внешний измеритель температуры. Обязательно проверьте работу нагревательных элементов верхнего и нижнего уровня.
Важно: в процессе первого запуска возможен слабый запах горения заводской смазки – он исчезнет после 1-2 циклов нагрева. Не включайте духовку более чем на 30 минут подряд в первый раз.
После окончания тестирования проверьте герметичность газовых соединений с помощью мыльного раствора – отсутствие пузырьков подтверждает надежность. Не игнорируйте этот этап, он гарантирует безопасность эксплуатации.
Завершите проверку, убедившись в корректной работе электронных или механических таймеров и панели управления, а также в исправности системы автоматического отключения газа при затухании пламени.
Вопрос-ответ:
Какие основные этапы установки газовой плиты с электрической духовкой?
Установка включает несколько ключевых шагов: сначала проводят подготовку места — проверяют ровность поверхности и доступ к газовой линии и электропитанию. Затем подключают газовую часть плиты к газовой трубе с помощью гибкого шланга и герметизируют соединения. После этого подключают духовку к электросети, учитывая мощность и правильное заземление. В завершение проверяют герметичность газовых соединений и работу духовки. Важно, чтобы все работы выполнялись с соблюдением правил безопасности.
Можно ли установить газовую плиту с электродуховкой самостоятельно, или лучше вызвать специалиста?
Самостоятельная установка возможна при наличии соответствующих навыков и инструментов, особенно если вы умеете работать с газом и электричеством. Однако даже при уверенности в своих силах рекомендуется привлекать профессионалов для подключения газа. Неправильное соединение может привести к утечке и опасным ситуациям. Электрическую часть обычно подключают к выделенной розетке с заземлением, что также требует понимания электробезопасности.
Какие требования к электросети для подключения электрической духовки в газовой плите?
Электрическая духовка требует подключения к сети с напряжением 220-240 В и мощностью, указанной в паспорте плиты (обычно около 2-3 кВт). Рекомендуется использовать отдельный автоматический выключатель в щитке и обеспечить наличие заземления. Важно применять провод с подходящим сечением — обычно не менее 2,5 мм², чтобы избежать перегрева. Нельзя подключать духовку к розеткам общего пользования с другой бытовой техникой.
Какие меры безопасности необходимо соблюдать при установке газовой плиты с электрической духовкой?
При установке важно убедиться в отсутствии утечек газа — это проверяют с помощью мыльного раствора на соединениях. Газовую плиту нельзя устанавливать рядом с легко воспламеняющимися материалами. Электрическая часть требует правильного заземления и подключения к отдельной линии электросети. Не стоит забывать о вентиляции помещения — она нужна для отвода продуктов сгорания. Также настоятельно рекомендуется проверять плиту перед первым использованием и регулярно обслуживать ее в дальнейшем.
Какие проблемы могут возникнуть при неправильной установке газовой плиты с электродуховкой?
Некорректное подключение газовой части может привести к утечкам, что опасно взрывом или отравлением угарным газом. Неправильное подключение электрической духовки способно вызвать короткое замыкание и возгорание. Если духовка не заземлена, возможен удар током. Также проблемы могут проявиться в виде неравномерного нагрева или сбоев в работе техники. В случае сомнений стоит обратиться к квалифицированным мастерам для проверки установки.
Нужно ли вызывать специалиста для подключения газовой плиты с электрической духовкой, или можно сделать это самостоятельно?
Подключение газовой плиты с электрической духовкой связано с работой как с газовым оборудованием, так и с электричеством. Если у вас нет опыта работы с газовыми коммуникациями и электропроводкой, лучше обратиться к квалифицированным мастерам. Неправильное подключение может привести к утечке газа или короткому замыканию, что опасно для здоровья и жизни. Специалисты проведут проверку герметичности газовых соединений и обеспечат правильное подключение электрической части, что гарантирует безопасность и надежную работу техники.
Какие требования по безопасности нужно соблюдать при установке газовой плиты с электрической духовкой в квартире?
При установке газовой плиты с электрической духовкой важно обеспечить правильное размещение техники и подключение к коммуникациям. Газовая плита должна находиться на ровной поверхности, а между плитой и стенами нужно оставлять свободное пространство для вентиляции. Электрическая духовка требует отдельной розетки с заземлением и защитой от перегрузок. Все газовые соединения должны проверяться на герметичность с помощью специальных средств. Нельзя размещать рядом с плитой легковоспламеняющиеся предметы и использовать удлинители для подключения духовки. Соблюдение этих правил поможет избежать аварий и продлить срок службы оборудования.
