Плотное прилегание створок пластиковых окон полностью исключает естественный приток воздуха. Это приводит к застою, повышенной влажности, образованию конденсата и плесени, особенно в углах помещений. Установка приточного клапана – решение, позволяющее организовать дозированную вентиляцию без необходимости открывать окно и терять тепло.
Приточный клапан монтируется в верхней части оконной рамы или на створке. Он состоит из наружной ветрозащиты, фильтрующего элемента и регулируемой заслонки. Через клапан в помещение поступает уличный воздух, который подогревается естественным образом при смешивании с теплым внутренним. Это снижает риск появления сквозняков и сохраняет комфортную температуру.
Перед установкой необходимо выбрать тип клапана: щелевой, накладной или врезной. Щелевые модели требуют фрезеровки профиля, но обеспечивают более равномерный поток воздуха. Накладные конструкции проще в установке и не нарушают герметичности стеклопакета. Врезные клапаны обеспечивают наибольшую пропускную способность, но требуют точного монтажа и учета толщины профиля.
Оптимальное размещение клапана – на высоте не менее 1,8 м от уровня пола. Это обеспечивает правильное распределение поступающего воздуха и минимизирует его влияние на микроклимат в жилой зоне. Важно учитывать, что для полноценной работы клапана в помещении должна быть вытяжная вентиляция, иначе воздухообмен будет неэффективным.
Выбор типа приточного клапана для пластикового окна
Для пластиковых окон применяются три основных типа приточных клапанов: фальцевые, накладные и стеновые. Каждый из них отличается принципом монтажа, производительностью и требованиями к условиям установки.

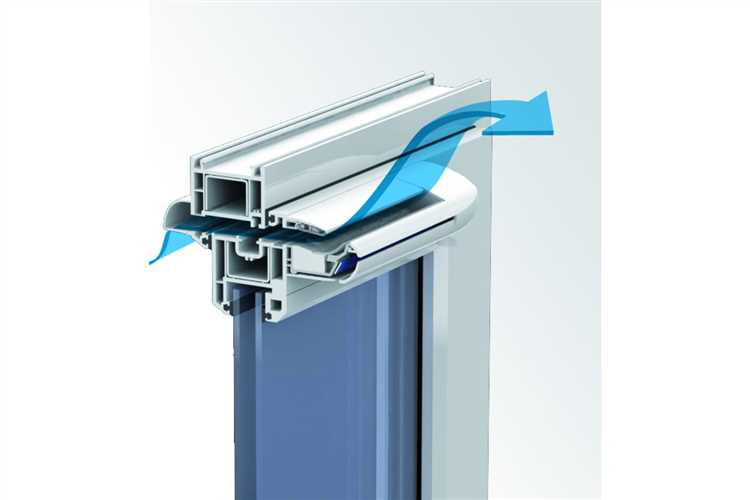

Фальцевые клапаны устанавливаются в паз створки окна. Их преимущество – скрытый монтаж без изменения внешнего вида профиля. Производительность – до 30 м³/ч. Установка возможна только при наличии свободного пространства внутри створки, что требует точных замеров.

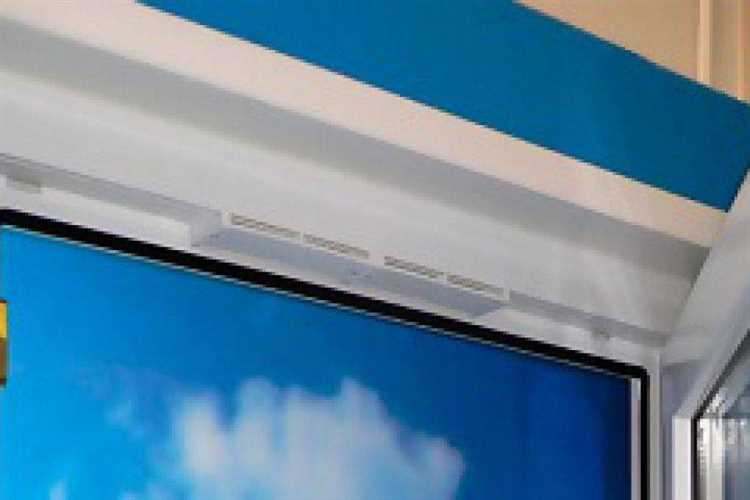

Накладные модели монтируются на верхнюю часть оконной рамы. Они просты в установке и подходят для большинства оконных конструкций. Пропускная способность – 20–40 м³/ч. Важно выбирать модели с автоматической регулировкой, чтобы избежать переохлаждения зимой.
Стеновые клапаны размещаются в отверстии, просверленном в наружной стене, рядом с окном. Они обеспечивают максимальный воздухообмен – до 50 м³/ч. Требуют бурения стены диаметром от 50 до 130 мм, что делает установку более сложной, но эффективной при плохой вентиляции.
При выборе клапана учитываются параметры: толщина оконного профиля, наличие вытяжной вентиляции, уровень шума в помещении и климат региона. В многоквартирных домах с централизованной вытяжкой оптимальны накладные модели с шумозащитными вставками. Для частных домов – стеновые с фильтрами и подогревом.
Избегайте дешёвых моделей без фильтра – они быстро засоряются и снижают эффективность воздухообмена. Предпочтение стоит отдавать клапанам с маркировкой по стандарту DIN EN 13141-1, гарантирующим проверенные параметры воздухообмена.
Подготовка окна и инструмента перед установкой
Сначала проверьте верхнюю часть створки окна – именно туда будет устанавливаться клапан. Убедитесь, что в этой зоне отсутствуют металлические армирующие элементы, которые могут затруднить сверление. Снимите верхний уплотнитель по всей длине будущего отверстия – он будет мешать притоку воздуха и может деформироваться при установке.
Очистите профиль от пыли, конденсата и загрязнений. Обязательно обезжирьте место сверления спиртосодержащим составом – это обеспечит надежную фиксацию элементов клапана. Если в комплекте предусмотрена прокладка, поверхность под неё должна быть абсолютно сухой и ровной.
Из инструментов подготовьте: дрель с регулируемой скоростью, сверла по пластику диаметром 6–12 мм (в зависимости от модели клапана), строительный уровень, отвертку, маркер и линейку. Наличие коронки 18–20 мм может понадобиться для внутреннего отверстия. Также потребуется нож или острый монтажный резак для подгонки уплотнителя и, при необходимости, надреза створки.
Для предотвращения повреждения стеклопакета, используйте ограничитель глубины сверления. Работайте только на закрытом окне. Проверьте заранее схему расположения камер в профиле, если она доступна, чтобы не нарушить герметичность рамы.
Разметка и сверление отверстий в оконной раме
Перед началом разметки снимите створку, чтобы обеспечить свободный доступ к верхней части оконной рамы. Используйте заводской шаблон, идущий в комплекте с клапаном, или изготовьте его из плотного картона по инструкции производителя.
Приложите шаблон к верхней горизонтальной части рамы со стороны помещения, отступив от углов не менее 150 мм. Зафиксируйте шаблон малярным скотчем. Карандашом или тонким маркером отметьте центры будущих отверстий: как правило, требуется одно или два сквозных отверстия диаметром 12–14 мм и два крепежных под саморезы диаметром 3–4 мм.
Перед сверлением убедитесь, что в месте разметки отсутствуют металлические армирующие вставки – используйте магнит или осмотрите торец рамы. Если армирование присутствует, сместите шаблон в сторону на 20–30 мм.
Сначала просверлите крепежные отверстия сверлом Ø3 мм на глубину 20–25 мм. Затем переходите к основным вентиляционным каналам. Сверление выполняйте сверлом по пластику Ø12 или Ø14 мм на скорости до 1000 об/мин без давления. Работайте поэтапно: сначала проход внешнего слоя, затем внутреннего, с удалением стружки после каждого прохода.
В случае двойного остекления важно не повредить стеклопакет. Расстояние от края рамы до центра вентиляционного отверстия должно быть не менее 25 мм. При необходимости используйте ограничитель глубины на сверле или малярную ленту.
После завершения сверления удалите пластиковую стружку пылесосом. Очистите поверхность от остатков разметки и обезжирьте участок перед установкой клапана.
Крепление корпуса клапана и монтаж внешнего кожуха
Перед установкой корпуса клапана необходимо точно разметить положение на створке окна. Ориентир – просверленное ранее отверстие в верхней части рамы. Корпус должен полностью перекрывать канал притока воздуха, обеспечивая герметичность соединения.
- Приложите корпус к раме, совместив центральное отверстие с просверленным каналом.
- Отметьте точки крепления через монтажные отверстия корпуса.
- Просверлите направляющие отверстия диаметром 2–3 мм, глубиной до 10 мм, чтобы избежать растрескивания пластика.
- Закрепите корпус клапана саморезами с прессшайбой длиной не более 16 мм. Перетяжка недопустима – возможна деформация корпуса.
После установки внутренней части клапана переходите к монтажу наружного кожуха. Он предотвращает попадание осадков и насекомых, а также защищает канал от пыли.
- С внешней стороны окна очистите поверхность вокруг выходного отверстия от пыли и силикона.
- Приложите внешний кожух, совместите вентиляционное окно с каналом.
- Закрепите кожух саморезами из нержавеющей стали. Рекомендуется использовать 2–3 точки фиксации для равномерного прижима.
- Промажьте края силиконовым герметиком для дополнительной защиты от влаги.
После завершения монтажа проверьте работу клапана: при открытой створке должен ощущаться приток воздуха. Отсутствие щелей между корпусом и рамой – обязательное условие герметичности конструкции.

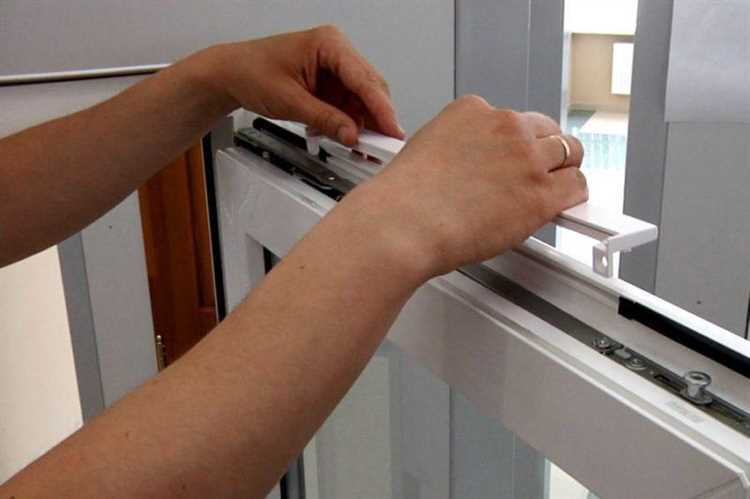

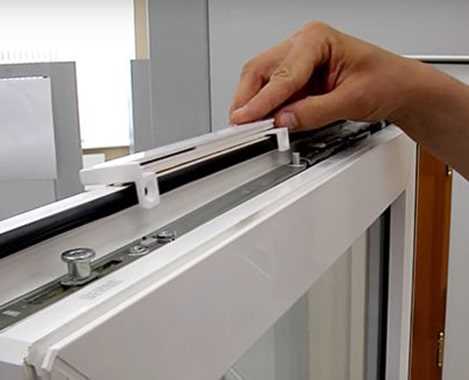

Установка внутренней части клапана и уплотнителей
Для установки внутренней части приточного клапана необходимо выполнить несколько последовательных шагов. Важно соблюдать точность при монтаже, чтобы обеспечить надежную работу устройства и избежать утечек воздуха.
Первоначально подготовьте все необходимые инструменты и детали: сам клапан, уплотнители, крепежные элементы и отвертки. Убедитесь, что пластиковое окно очищено от грязи и пыли.
Следуйте следующим этапам:
- Монтаж корпуса клапана: Поместите корпус внутренней части клапана в подготовленное отверстие оконного профиля. Убедитесь, что он надежно фиксируется, и нет зазоров между корпусом клапана и окном.
- Установка уплотнителей: Важный этап, который обеспечивает герметичность системы. Используйте уплотнители, которые идут в комплекте с клапаном или рекомендованы производителем. Наносите их на стыки корпуса клапана с окном, следя за тем, чтобы уплотнители не перекручивались и не образовывались складки.
- Фиксация внутренней части клапана: Вставьте внутрь клапана необходимые элементы, такие как фильтр и регулировочный механизм. Закрепите их с помощью винтов или другого крепежа, предусмотренного в комплекте.
- Проверка герметичности: После установки внутренней части клапана и уплотнителей, проверьте герметичность соединений. Для этого можно использовать специальные тестеры давления или просто внимательно осмотреть все соединения на наличие зазоров.
Убедитесь, что клапан работает правильно и не создает лишнего шума или сопротивления при изменении воздушного потока.
Проверка работы клапана и устранение сквозняков
После установки приточного клапана на пластиковое окно важно правильно настроить его работу и исключить возможность появления сквозняков. Для этого проведите следующие проверки:
1. Проверка герметичности клапана. Закройте окно и убедитесь, что клапан плотно закрывается в нерабочем состоянии. Никакие щели и зазоры не должны быть видны. Используйте зажигалку или свечу, чтобы проверить, нет ли сквозняков. Поднесите источник пламени к клапану, и если пламя отклоняется в одну сторону, значит, имеется утечка воздуха.
2. Тестирование работы клапана на разных режимах. Включите клапан в рабочее положение и убедитесь, что поток воздуха соответствует заданному режиму. Для этого нужно удостовериться, что клапан не пропускает слишком много или слишком мало воздуха. Нормальный воздушный поток не должен сильно охлаждать помещение или создавать излишнюю влажность.
3. Регулировка интенсивности воздушного потока. Большинство моделей клапанов позволяют регулировать силу воздушного потока. Если вы обнаружили, что интенсивность слишком велика, уменьшите поток с помощью регулирующего механизма. Важно, чтобы воздух поступал плавно, без резких изменений температуры.
4. Устранение возможных сквозняков. Иногда сквозняки возникают из-за неправильной установки или неисправности клапана. Проверьте герметичность монтажа. Используйте специальный уплотнитель или герметик для закрытия щелей, если клапан установлен неправильно. Обратите внимание на монтажные элементы: иногда слишком большая или маленькая щель между рамой и клапаном приводит к потере тепла.
5. Проветривание помещения. После настройки клапана проверьте, не создаются ли сквозняки, когда окно открыто или находится в промежуточном положении. Убедитесь, что воздух не проходит через другие неплотности оконной рамы.
6. Проверка на шум. Приточный клапан не должен издавать громких звуков при работе. Если клапан работает с шумом, проверьте его настройки или убедитесь, что не нарушена его конструкция.
Регулярная проверка и настройка работы клапана помогут обеспечить комфортный микроклимат в помещении и избежать неприятных последствий от неправильной работы устройства.
Вопрос-ответ:
Что такое приточный клапан для пластикового окна и для чего он нужен?
Приточный клапан — это устройство, устанавливаемое на пластиковые окна для обеспечения притока свежего воздуха в помещение. Он необходим для улучшения вентиляции, особенно в современных домах с герметичными окнами, которые не обеспечивают достаточного воздухообмена. Приточный клапан регулирует подачу воздуха, предотвращая образование конденсата и плесени.
Как правильно установить приточный клапан на пластиковое окно?
Установка приточного клапана на пластиковое окно обычно не требует специальных навыков и может быть выполнена своими руками. Процесс состоит из нескольких этапов: выбор подходящего клапана, разметка места установки, сверление отверстий, монтаж устройства и регулировка воздушного потока. Важно учитывать рекомендации производителя для правильного размещения клапана и его фиксации на окне.
Какие существуют типы приточных клапанов и чем они отличаются?
Существует несколько типов приточных клапанов: регулируемые и нерегулируемые. Регулируемые клапаны позволяют изменять интенсивность притока воздуха, что удобно в зависимости от сезонных изменений температуры. Нерегулируемые клапаны обеспечивают постоянный поток воздуха и используются там, где нет необходимости в частой настройке. Также есть клапаны с фильтрами, которые очищают поступающий воздух от пыли и других загрязнений.
Можно ли установить приточный клапан самостоятельно или требуется помощь специалиста?
Установку приточного клапана можно выполнить самостоятельно, если у вас есть базовые навыки работы с инструментами. Главное — правильно выбрать модель клапана, подходящую для вашего окна, и следовать инструкции. Однако, если вы не уверены в своих силах или хотите избежать ошибок, лучше обратиться к специалисту, который проведет установку быстро и качественно.
Какие проблемы могут возникнуть при установке приточного клапана и как их избежать?
При установке приточного клапана могут возникнуть следующие проблемы: неправильный выбор модели клапана, ошибка при сверлении отверстий в оконной раме или неучет особенностей помещения (например, сквозняки или сильные шумы от улицы). Чтобы избежать этих проблем, важно заранее ознакомиться с характеристиками клапана, точно следовать инструкции по установке и учитывать специфические условия вашего дома.
