Как утеплить металлический каркас без мостиков холода

Металлический каркас имеет высокий коэффициент теплопроводности: сталь проводит тепло в сотни раз быстрее, чем минеральная вата. При прямом контакте снаружи и изнутри помещения через металлические элементы возникает так называемый мостик холода – зона локальных теплопотерь, которая снижает эффективность утепления, вызывает точку росы и риск конденсата.

Чтобы исключить мостики холода, необходимо полностью разорвать тепловой контакт металла с наружной и внутренней оболочкой здания. Один из методов – применение двухконтурной системы утепления, где несущий металлический профиль остаётся внутри замкнутого контура из теплоизоляционного материала, не касающегося наружной обшивки.

Эффективный вариант – утепление с выносом теплоизоляции за пределы несущего каркаса. Это достигается с помощью монтажных консолей с термовставками или фасадных систем с точечным креплением через теплоразрывы. Для навесных фасадов допустимы кронштейны из стеклокомпозита или нержавеющей стали с полимерной прокладкой, снижающей теплопередачу.

Толщина утеплителя рассчитывается с учётом климатической зоны. Для средней полосы России требуется не менее 150 мм минеральной ваты с коэффициентом теплопроводности λ ≤ 0.036 Вт/(м·К). Важно укладывать материал в два слоя со смещением швов, чтобы исключить линейные утечки тепла.

Особое внимание уделяется примыканиям: узлы сопряжения кровли, цоколя, окон и дверей должны быть детализированы так, чтобы металл не соприкасался с наружным воздухом без теплоизоляции. В противном случае даже точечный мостик холода способен свести на нет расчётную эффективность всей конструкции.

Выбор терморазрывных прокладок для узлов крепления каркаса

При утеплении металлического каркаса критично исключить прямые теплопроводящие участки в местах крепления. Для этого в узлах соединений применяются терморазрывные прокладки, снижающие теплопередачу между внешними и внутренними элементами конструкции.

Рекомендуется использовать прокладки из полиамида, стеклотекстолита или пенополиуретана с замкнутой ячеистой структурой. Полиамид выдерживает температурные колебания от –40 до +100 °C, обладает высокой прочностью и устойчив к старению. Стеклотекстолит имеет минимальную теплопроводность (менее 0,3 Вт/м·К) при высокой механической прочности, что важно для несущих соединений. Пенополиуретан обеспечивает дополнительную герметизацию, но требует защиты от ультрафиолета.

Толщина прокладки подбирается исходя из расчетного сопротивления теплопередаче в конкретном узле. Например, для стального профиля 3 мм и наружной температуры –30 °C минимальная толщина эффективной прокладки из полиамида должна быть не менее 5 мм. Для стеклотекстолита достаточно 3–4 мм за счёт более низкой теплопроводности.

Механическая фиксация узла должна учитывать деформационные свойства материала прокладки. Использование жестких шайб между болтом и прокладкой уменьшает риск смятия и сохраняет стабильность соединения при циклических нагрузках.

Все терморазрывные элементы должны быть стойкими к влаге и не терять геометрии при длительной нагрузке. Перед монтажом важно проверить соответствие плотности и твердости материала проектным требованиям, особенно при работе с фасадными и кровельными узлами.

Применение терморазрывных вставок между металлическими элементами

Терморазрывные вставки используются для предотвращения прямого контакта между внутренними и наружными металлическими элементами каркаса, через который может происходить передача тепла. Эти вставки представляют собой прокладки из материалов с низкой теплопроводностью, таких как полиамид, пенополиуретан или термопластичные композиты.

На практике вставки устанавливаются между стойками, ригелями и крепёжными узлами при сборке каркаса. Толщина терморазрыва подбирается с учётом расчётной температурной нагрузки и не должна быть менее 6 мм для регионов с холодным климатом. Расчёты ведутся на основании коэффициента теплопередачи конструкции. Использование вставок позволяет снизить коэффициент теплопередачи через узлы до 0,35–0,45 Вт/м²·К, в зависимости от конфигурации и применяемого материала.

Монтаж вставок выполняется до соединения элементов каркаса. Поверхности соприкосновения должны быть предварительно очищены и обезжирены. Для фиксации используются клей-герметики с высокой адгезией и термостойкостью. Дополнительное крепление болтами осуществляется через терморазрыв, с обязательным использованием шайб из термоизолирующего материала, чтобы исключить теплопроводные мосты через крепёж.

При выборе вставок важно учитывать не только теплотехнические, но и механические свойства материала. Он должен сохранять жёсткость при температурных колебаниях, выдерживать нагрузку на сдвиг и сжатие, а также не разрушаться под воздействием влаги и ультрафиолета. Оптимальной считается прочность на сжатие не менее 10 МПа при плотности 250–300 кг/м³.

Для сложных узлов и соединений рекомендуется применять прецизионные вставки, изготовленные по индивидуальному проекту. Это позволяет избежать теплопотерь в местах сопряжений и повысить энергоэффективность всей конструкции без ухудшения несущих характеристик.

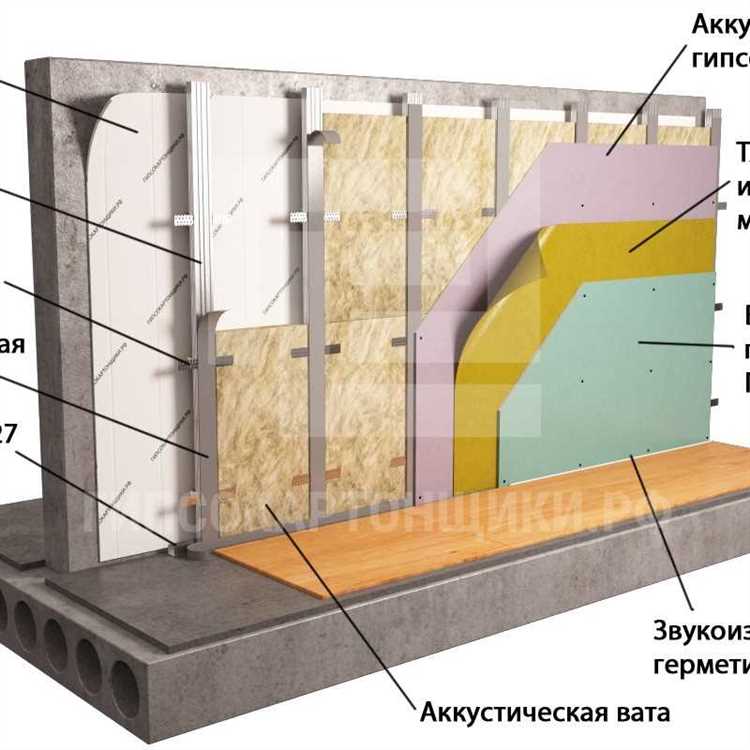

Конструкции стоек с наружным утеплением без мостиков холода

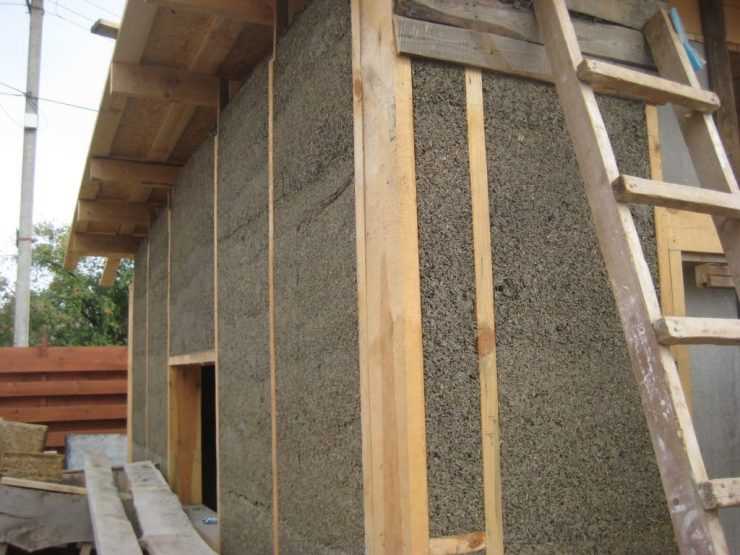

Для исключения мостиков холода в металлических каркасах при наружном утеплении применяют стойки с выносом утеплителя за пределы металлокаркаса. Основной принцип – смещение точки росы за пределы конструкции за счёт сплошного слоя теплоизоляции, не прерываемого металлическими элементами.

Оптимальным решением является использование терморазрывов: между стойкой и внешней облицовкой устанавливаются термопрокладки из экструдированного пенополистирола, полиамидных вставок или жесткой минеральной ваты. Это снижает теплопроводность в местах крепления обрешётки.

Металлические стойки располагаются с внутренней стороны стены и не контактируют напрямую с наружным воздухом. Наружный утеплитель (минеральная вата, PIR-плиты) крепится к вспомогательному несущему каркасу, выполненному из материалов с низкой теплопроводностью, например, из армированного композита или древесно-полимерных элементов.

Важно обеспечить непрерывность утеплителя. Утепляющие плиты монтируются в два слоя со смещением швов. При этом вертикальные соединения между плитами не должны совпадать с местами крепления подсистемы облицовки. Крепёж выбирается с учётом минимального теплопереноса: применяются дюбели с термоголовками или скрытые кронштейны из нержавеющей стали с низким коэффициентом теплопередачи.

Для исключения воздушных зазоров между стойками и утеплителем необходим плотный монтаж с проклейкой пароизоляционной и ветрозащитной мембраны. Нарушение герметичности значительно снижает теплотехнические характеристики системы.

Расчёт толщины утеплителя производится на основе региональных норм по сопротивлению теплопередаче. В средней полосе России для стен с металлическим каркасом требуется не менее 150–200 мм минеральной ваты при наружном размещении слоя.

Методы крепления облицовки без нарушения теплового контура

При утеплении металлического каркаса основная задача – исключить образование мостиков холода в местах крепления облицовочных материалов. Для этого применяются специальные технологии и элементы, минимизирующие теплопотери.

• Использование дистанционных кронштейнов из терморазрывных материалов. Вместо стальных консолей применяются композитные кронштейны (например, из стеклопластика), обладающие низкой теплопроводностью. Они снижают линейные теплопотери до 80% по сравнению с традиционными металлическими аналогами.
• Применение изолированных анкеров. В местах точечного крепления используются анкеры с терморазрывом, например, с полиамидными втулками. Это устраняет прямой контакт между внутренними и внешними металлическими элементами.
• Установка облицовки через направляющие, выведенные за пределы утеплителя. Консольные элементы выносятся наружу, а между ними устанавливаются теплоизоляционные вкладыши, компенсирующие потери. Толщина теплоизоляции в таких участках рассчитывается индивидуально с учетом теплотехнического анализа.
• Модульные фасадные системы с непрерывным теплоизоляционным слоем. Используются кассеты или панели с внутренним утеплением, где элементы крепятся к обрешетке, размещённой снаружи теплоизоляции. Механические соединения проектируются так, чтобы исключить сквозное прохождение через утеплитель.
• Скрытые крепления на клеевой основе. Применимы при монтаже керамогранита или композитных панелей. Используются клеевые составы, устойчивые к температурным перепадам и ультрафиолету. Позволяют полностью исключить точки проникновения холода, но требуют безукоризненной подготовки основания и контроля влажности при монтаже.

Перед выбором метода необходимо провести теплотехнический расчет с учетом климатической зоны, толщины и типа утеплителя, а также характеристик облицовочного материала. Особое внимание – герметичности стыков и долговечности применяемых компонентов.

Использование теплоизолирующих кассет и панелей с разрывом теплопроводности

Теплоизолирующие кассеты и панели с разрывом теплопроводности применяются для минимизации мостиков холода в металлическом каркасе. Их конструкция включает слой теплоизоляции толщиной от 50 до 150 мм, расположенный между двумя металлическими обшивками, при этом внутренний и внешний листы разделены полимерной прокладкой с низкой теплопроводностью (обычно полиамидной или полиэтиленовой). Такой разрыв снижает теплопередачу через металлические элементы каркаса более чем в 3 раза по сравнению с классическим креплением без термобарьеров.

При выборе панелей важно учитывать коэффициент теплопроводности утеплителя (λ), который должен быть не выше 0,035 Вт/(м·К), а также прочность на сжатие и стойкость к увлажнению. Для каркасов с высокой нагрузкой рекомендуются кассеты с жестким пенополистиролом или пенополиуретаном. Монтаж необходимо выполнять с соблюдением плотности прилегания панелей к несущей конструкции и герметичности стыков с помощью уплотнительных лент и клеевых составов.

Использование теплоизолирующих кассет позволяет сократить количество стыков и исключить прямой контакт металла внутри утеплённой оболочки, что значительно уменьшает теплопотери и предотвращает конденсацию влаги. Рекомендуемый шаг между крепежными элементами не более 600 мм, а площадь опирания кассет должна обеспечивать равномерное распределение нагрузки.

При проектировании системы утепления важно сочетать панели с разрывом теплопроводности с дополнительными паро- и гидроизоляционными слоями для защиты утеплителя и металлических элементов от коррозии и потери изоляционных свойств. Такой комплексный подход обеспечивает стабильный микроклимат внутри здания и продлевает срок службы конструкции.

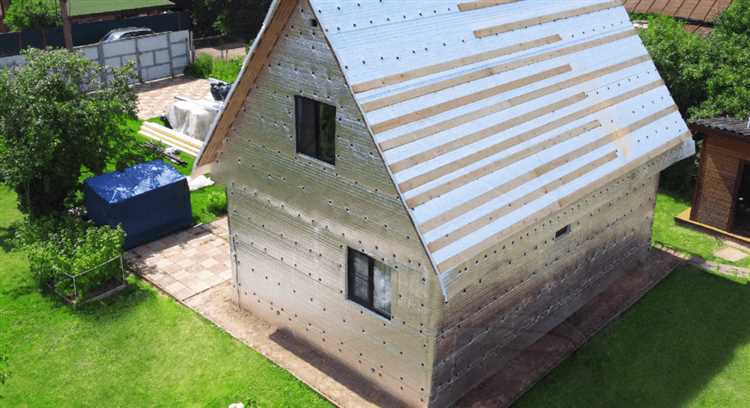

Монтаж ветрогидрозащиты с сохранением теплового барьера

Правильный монтаж ветрогидрозащиты напрямую влияет на сохранение теплового барьера и предотвращение образования мостиков холода в металлическом каркасе. Для эффективной защиты важно соблюдать последовательность и технологию укладки материала.

2. Подготовка основания: Очистите каркас от пыли, грязи и масел. Металлические элементы обработайте антикоррозийными составами.

3. Крепление мембраны:

   • Мембрану натягивайте с минимальным провисанием, чтобы исключить образование воздушных карманов.
   • Крепежные элементы устанавливайте с шагом не более 300 мм, используя оцинкованные скобы или шурупы с широкими шайбами.

4. Герметизация стыков: Используйте специальные клеящие ленты с высокой адгезией к металлу и мембранам. Проклейка должна быть сплошной, без пропусков.

5. Сохранение теплового барьера:

   • Монтаж ветрогидрозащиты выполняйте с наружной стороны утеплителя, чтобы не нарушать его непрерывность.
   • Избегайте проколов мембраны в местах крепления утеплителя или дополнительных конструкций.
   • При использовании рулонных утеплителей – фиксируйте их таким образом, чтобы мембрана плотно прилегала к утеплителю по всей площади.

6. Проверка и защита: После монтажа мембрану защищайте от механических повреждений и ультрафиолетового воздействия до завершения облицовки.

Точность выполнения этих этапов исключит проникновение холодного воздуха и влаги, обеспечив долгосрочную эффективность утепления металлического каркаса без мостиков холода.

Утепление узлов примыкания каркаса к фундаменту и перекрытиям

В местах примыкания металлического каркаса к фундаменту и перекрытиям важно обеспечить непрерывный слой теплоизоляции без мостиков холода. Для этого используют многослойный подход с применением жестких утеплителей и герметичных уплотнений.

Первый шаг – установка жесткой плиты утеплителя, например, экструдированного пенополистирола (XPS) толщиной не менее 50 мм между каркасом и фундаментом. XPS обладает низкой теплопроводностью (около 0,035 Вт/м·К) и высокой влагостойкостью, что снижает риск конденсата в узлах.

Далее следует прокладка паро- и гидроизоляционных мембран с тщательным перекрытием стыков и герметизацией специальными лентами или мастиками. Важен плотный монтаж мембран по всему периметру узла, чтобы исключить проникновение влаги и воздуха.

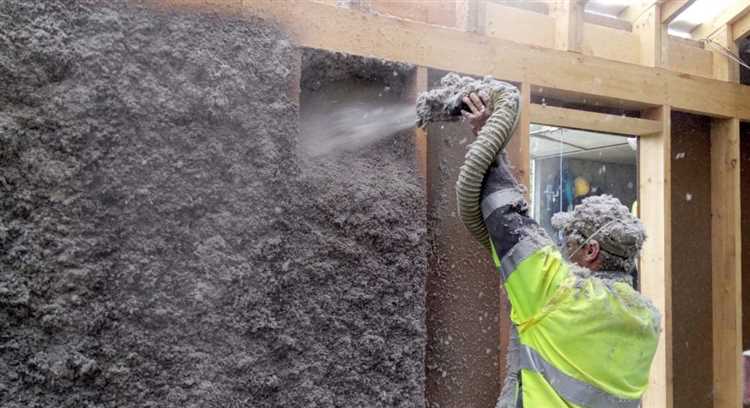

В зоне примыкания к перекрытиям используют вспененный полиуретан (ППУ) для заполнения мелких зазоров и трещин. ППУ обеспечивает высокую адгезию к металлу и бетону, формируя монолитный слой без щелей.

Рекомендуется предусмотреть температурный зазор между металлоконструкцией и бетонными элементами, заполненный упругим герметиком на силиконовой или полиуретановой основе, способным компенсировать деформации без утраты герметичности.

Особое внимание уделяется утеплению анкерных болтов и крепежных элементов. Для этого используют терморазрывные прокладки из теплоизоляционного материала с толщиной не менее 10 мм, предотвращающие прямой контакт металла с бетоном и снижение тепловых потерь.

Соблюдение этих рекомендаций исключит образование холодных зон и конденсата, что повысит энергоэффективность здания и долговечность металлического каркаса.

Контроль мостиков холода при помощи тепловизионного обследования

Тепловизионное обследование позволяет выявить участки металлического каркаса с повышенной теплопотерей, что свидетельствует о наличии мостиков холода. Для точной диагностики используют камеры с разрешением не менее 320×240 пикселей и температурной чувствительностью до 0,05 °C. Обследование проводится при разнице температур внутренней и наружной среды минимум 10 °C, чтобы контраст тепловых аномалий был отчетливым.

Перед обследованием необходимо закрыть источники искусственного тепла и обеспечить равномерное проветривание помещения. Рекомендуется выполнять съемку в нескольких проекциях, включая углы и труднодоступные места, чтобы исключить пропуск проблемных зон. Полученные тепловые изображения анализируют с помощью специализированного ПО, которое позволяет количественно оценить степень теплопотерь и выявить конкретные участки с нарушениями изоляции.

Для контроля утепления металлического каркаса особенно важен мониторинг узлов соединения и крепежных элементов, где чаще всего образуются мостики холода. При обнаружении таких зон следует усилить изоляцию с помощью диэлектрических прокладок и дополнительных слоев утеплителя с низкой теплопроводностью, например, минеральной ваты или PIR-панелей.

Повторное тепловизионное обследование после устранения дефектов позволяет подтвердить эффективность проведенных работ и удостовериться в отсутствии скрытых проблем. Регулярный контроль с применением тепловизора обеспечивает поддержание энергоэффективности конструкции и предотвращает риск образования конденсата и коррозии.

Вопрос-ответ:

Почему в металлических каркасах возникает проблема мостиков холода?

Металл хорошо проводит тепло, поэтому участки конструкции из металла быстро передают холод внутрь здания. Эти места называют мостиками холода. Из-за них тепло из помещения уходит быстрее, что приводит к повышенным затратам на отопление и снижению комфорта внутри.

Какие материалы можно использовать для утепления металлического каркаса, чтобы избежать мостиков холода?

Для снижения теплопотерь применяют материалы с низкой теплопроводностью, такие как минеральная вата, пенополиуретан, экструзионный пенополистирол и специальные изоляционные мембраны. Важно правильно разместить утеплитель и обеспечить его плотное прилегание к металлическим элементам, чтобы не оставалось зазоров, по которым холод может проникать внутрь.

Как правильно организовать монтаж утеплителя, чтобы минимизировать мостики холода на металлическом каркасе?

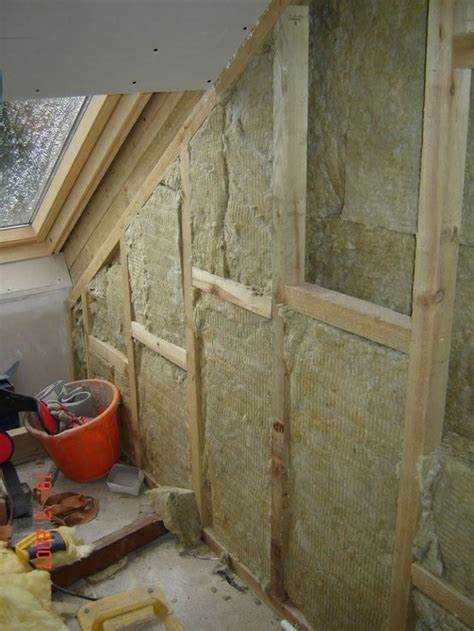

Для снижения риска мостиков холода утеплитель нужно укладывать с учетом конструкции каркаса, заполняя все промежутки между металлическими элементами. Иногда применяют двухслойную схему, при которой второй слой перекрывает стыки первого, что предотвращает образование холодных зон. Также рекомендуется использовать паро- и гидроизоляционные пленки для защиты утеплителя и сохранения его свойств со временем.

Как влияет отсутствие мостиков холода на долговечность и микроклимат внутри здания с металлическим каркасом?

Отсутствие мостиков холода уменьшает вероятность образования конденсата на внутренних поверхностях, что снижает риск коррозии металла и появления плесени. Это помогает сохранить прочность конструкции и улучшает качество воздуха внутри помещения, создавая более комфортные условия для проживания или работы.
