Ошибочная замена фазного и нулевого проводников в бытовых или промышленных электросетях приводит к серьёзным последствиям: от нарушения работы приборов до угрозы поражения электрическим током. При внешне исправной розетке может сохраняться опасное напряжение на корпусе электроприбора, даже при его отключении от сети выключателем. Это связано с тем, что при перепутанных проводах фазный потенциал остаётся на нагрузке, а выключатель размыкает ноль, что не обеспечивает электрическую изоляцию.
В большинстве розеток европейского стандарта (тип C, F) конструкция не фиксирует, где должна быть фаза, а где ноль. Однако в щитке обязательно должно соблюдаться разделение: фаза подключается через автоматический выключатель, а ноль – напрямую на нулевую шину. При обратной схеме срабатывание защитных устройств становится нестабильным. Например, УЗО может не отключиться при утечке, если фаза подаётся через ноль, поскольку токи в фазной и нулевой линиях не уравновешены должным образом.
Чтобы исключить вероятность путаницы, при монтаже электропроводки обязательно использование цветовой маркировки: коричневый или чёрный – фаза, синий – ноль. В щитах следует применять однополюсные автоматы только на фазу, а не на оба провода. При диагностике сети мультиметром важно проверять не только наличие напряжения, но и полярность – между фазой и заземлением должно быть около 220 В, а между нулём и заземлением – не более 10 В.
Последствия неправильного подключения могут проявиться не сразу. Например, бойлер с металлическим корпусом при перепутанных проводах может создавать напряжение на корпусе в десятки вольт, которое не чувствуется сразу, но опасно в условиях повышенной влажности. При этом УЗО может не сработать, особенно если в цепи есть сопротивление, и ток утечки ниже порога срабатывания.
Решение проблемы заключается в чёткой проверке проводов тестером перед подключением, соблюдении цветовой маркировки и правильной установке защитных автоматов и УЗО. При любом сомнении в правильности разводки следует вызвать квалифицированного электрика. Игнорирование вопроса приводит к риску возгорания, выхода техники из строя и поражения током.
Как определить перепутаны ли фаза и ноль в розетке
Для проверки правильности подключения фазного и нулевого проводников в розетке потребуется минимальный набор оборудования: индикаторная отвертка и, при необходимости, мультиметр. Работа должна проводиться при отключённой нагрузке и с соблюдением мер электробезопасности.
- Подключите индикаторную отвертку к каждому из отверстий розетки. Световой индикатор должен загореться только при касании фазного контакта. Если индикатор светится в другом отверстии или в обоих – вероятна ошибка подключения.
- При использовании мультиметра установите режим измерения переменного напряжения до 250 В. Измерьте напряжение между:
- Каждым отверстием розетки и заземляющим контактом. Между фазой и землёй должно быть около 220 В, между нулём и землёй – близко к 0 В.
- Обоими отверстиями розетки. При правильной схеме напряжение между ними будет в пределах 220–230 В.
При отсутствии заземления можно ориентироваться только на показания между отверстиями. Если в одном из них обнаружено нулевое или близкое к нулю напряжение относительно корпуса прибора (например, холодильника), это вероятно ноль. Однако такой метод менее надёжен.
Если фазный провод подключён к левому отверстию, а ноль – к правому (при взгляде на розетку со стороны вилки), это нарушение. В стандартных розетках фаза должна располагаться справа. Ошибка подключения может быть критичной при использовании устройств с однополюсными выключателями или встроенными предохранителями.
Чем грозит перепутка фазы и ноля в осветительной сети
При неправильном подключении фазного и нулевого провода в осветительном контуре возникает скрытая опасность. Светильник при этом может оставаться под напряжением даже в выключенном состоянии. Это происходит из-за того, что выключатель размыкает не фазу, как должно быть по правилам, а ноль. В результате на патроне или внутренней проводке прибора сохраняется фаза.
Основной риск – поражение электрическим током при замене лампы. Пользователь, полагая, что выключатель полностью отключил питание, может случайно коснуться токоведущей части. Особенно это критично в старых люстрах с металлическими патронами без двойной изоляции.
Кроме угрозы для человека, сохраняется вероятность короткого замыкания при повреждении изоляции. Например, если лампа взорвётся, металлический цоколь может соприкоснуться с корпусом, и при наличии фазы на патроне это вызовет дугу и повреждение проводки.
Ещё одно следствие – неправильная работа устройств защиты. УЗО, рассчитанное на отключение при утечке тока, может не сработать, если фаза подаётся не по ожидаемой линии, особенно при использовании схемы с двумя выключателями (проходной вариант).

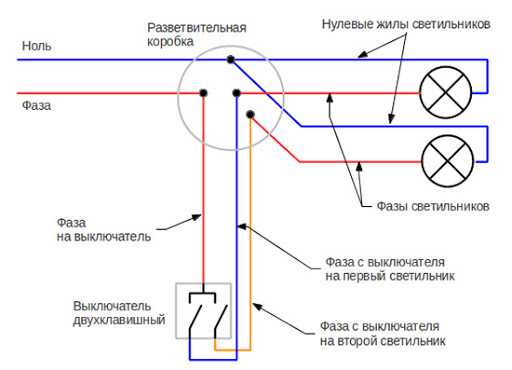

Чтобы избежать проблем, необходимо при монтаже точно определять фазу с помощью индикаторной отвёртки или мультиметра. Фазный провод должен идти на разрыв через выключатель, а ноль – напрямую к светильнику. Такое подключение соответствует ПУЭ и обеспечивает безопасность при обслуживании.
Как влияет неправильное подключение на работу бытовой техники
При перепутке фазного и нулевого проводников в осветительной сети создаётся нестандартная схема питания, при которой корпус прибора может оказаться под фазным потенциалом. Это увеличивает риск поражения электрическим током и может привести к повреждению электроники.
- При отсутствии правильно подключённого нуля многие устройства с электронным управлением (посудомоечные и стиральные машины, СВЧ-печи) начинают некорректно работать или не включаются вовсе. Это связано с тем, что блоки питания не получают стабильной точки отсчёта по напряжению.
- При наличии фазы на «нулевом» проводе защитное отключение УЗО либо не сработает вовсе, либо произойдёт его ложное срабатывание при включении нагрузки, особенно если корпус заземлён.
- Некоторые устройства с механическим переключением (например, старые холодильники, светильники с диммерами) могут продолжать работу, но при этом фаза будет оставаться на цепях даже после выключения – это повышает вероятность короткого замыкания при касании внутренних элементов.
Особенно чувствительны к неправильной полярности устройства с симисторным или импульсным управлением. Их схемы проектируются с учётом того, что ноль должен быть подключён к определённой точке, часто через элементы защиты от перенапряжений. При инверсии полярности напряжения возможен перегрев и выход из строя варисторов, диодов и стабилизаторов.
Для выявления и устранения таких ошибок рекомендуется:
- Проверять подключение фаз и ноля индикаторной отвёрткой или мультиметром в режиме измерения переменного напряжения относительно защитного заземления.
- Использовать автоматические выключатели с индикацией наличия фазы и правильной полярности.
- Периодически проводить тестирование УЗО и проверку цепей заземления.
Неправильное подключение может не проявляться сразу, но со временем приводит к повреждению бытовой техники или снижению её срока службы. Особую опасность представляют скрытые дефекты в старой электропроводке, где полярность может меняться в разных точках цепи.
Можно ли подключать автомат защиты при перепутанных проводах
Установка автоматического выключателя при перепутанных фазе и ноле нарушает принцип его работы и создаёт риск отказа защиты. Автомат предназначен для размыкания фазного провода при перегрузке или коротком замыкании. Если фазу и ноль перепутать, он будет отключать нулевой провод, тогда как фаза останется под напряжением, даже при отключенном автомате.
При таком подключении все устройства после автомата остаются потенциально опасными: внешне питание отключено, но фаза продолжает подаваться. Это может привести к поражению электрическим током при ремонте, а также к неисправностям оборудования.
Автомат защиты должен всегда разрывать именно фазный провод. При сомнении в правильности разводки необходимо использовать индикаторную отвертку или мультиметр для определения расположения фазы. Если обнаружено несоответствие – его нужно устранить до установки автомата.
Подключение защиты в цепь с перепутанными проводами допустимо только как временная мера при условии полного отключения питания и проведения последующей корректной перекоммутации. Постоянная эксплуатация с нарушением фазировки запрещена и противоречит требованиям ПУЭ (Правила устройства электроустановок).
Как проверить правильность подключения мультиметром
Для проверки правильности подключения фазы и ноля в розетке потребуется мультиметр, установленный в режим измерения переменного напряжения (ACV). Диапазон измерения – не менее 250 В.
Сначала проверьте наличие напряжения между двумя контактами розетки. Щупы мультиметра вставляются в оба гнезда. Если прибор показывает около 220–230 В, питание подключено. Однако этого недостаточно для оценки правильности фазы и ноля.
Далее измерьте напряжение между каждым из контактов розетки и заземляющим контактом (или шиной заземления в распределительной коробке). Один из измерений должен показать значение, близкое к нулю (0–5 В), второй – около 220 В. Тот контакт, на котором измерено ~220 В относительно земли, является фазой. Если это не правое гнездо (при стандартной ориентации розетки), провода перепутаны.
Также можно использовать режим прозвонки на мультиметре для уточнения подключения в щитке: нулевой провод должен иметь низкое сопротивление до шины PEN или PE, фазный – нет. Проверку следует выполнять при отключенном автомате и снятом напряжении.
При любых сомнениях отключайте питание полностью и переподключайте проводку в соответствии с маркировкой и стандартной схемой: фаза справа, ноль слева, земля по центру (в розетках с заземлением).
Что делать при обнаружении перепутанных фазы и ноля
Первое действие – немедленно отключить электропитание в распределительном щите, чтобы избежать поражения током и повреждения оборудования. Работа с электричеством при перепутанных проводах без отключения опасна и может привести к короткому замыканию.
Для исправления ситуации необходимо проверить правильность подключения всех проводов с помощью мультиметра или индикатора напряжения. Фаза должна подаваться на автоматический выключатель, а ноль подключаться к соответствующей клемме нулевой шины.
Если перепутаны фаза и ноль в розетках или освещении, рекомендуется полностью заменить проводку или, по крайней мере, перенастроить соединения с учетом электромонтажных стандартов. Нарушение последовательности проводов снижает эффективность работы защитных устройств и увеличивает риск поражения электротоком.
После исправления соединений необходимо проверить работоспособность защитных устройств – автоматов и УЗО. УЗО должно отключать питание при утечках тока, но при перепутанной фазе и ноле его действие может быть нарушено. Тестирование проводится специальной кнопкой на устройстве или нагрузкой.
В случае сомнений или отсутствия навыков электромонтажа рекомендуется обратиться к квалифицированному электрику. Самостоятельные исправления без знаний могут усугубить проблему и привести к аварийным ситуациям.
Вопрос-ответ:
Какие последствия для бытовых приборов возникают при перепутывании фазы и ноля в розетке?
Если фаза и ноль перепутаны, приборы могут работать нестабильно или вовсе не включаться. Особенно это опасно для устройств с корпусом, у которых корпус может стать под напряжением из-за неправильного подключения. Это повышает риск поражения электрическим током и может привести к выходу техники из строя из-за неправильного напряжения на внутренних цепях.
Можно ли самостоятельно проверить правильность подключения фазы и ноля без специальных инструментов?
Без мультиметра или индикаторной отвёртки проверить правильность подключения сложно и небезопасно. Внешние признаки обычно отсутствуют, а неправильное подключение может остаться незамеченным, пока не возникнут неисправности или опасные ситуации. Лучше использовать специальные инструменты или обратиться к электрику для точной диагностики.
Какие риски возникают для безопасности при перепутанных фазе и ноле в освещении?
При перепутанных проводах в осветительной сети корпус светильника или выключателя может оказаться под напряжением, что создаёт опасность поражения током при прикосновении. Кроме того, выключатель перестаёт полностью обесточивать прибор, что ухудшает безопасность при ремонте или замене ламп.
Как исправить ошибку, если обнаружено перепутывание фазы и ноля в электрической сети?
Для устранения ошибки необходимо сначала отключить питание на щитке. Затем проверить и поменять местами провода в розетках, выключателях или распределительных коробках, соблюдая цветовую маркировку и нормы. Если есть сомнения, лучше вызвать квалифицированного электрика, поскольку неправильные действия могут привести к повреждению оборудования или травмам.
