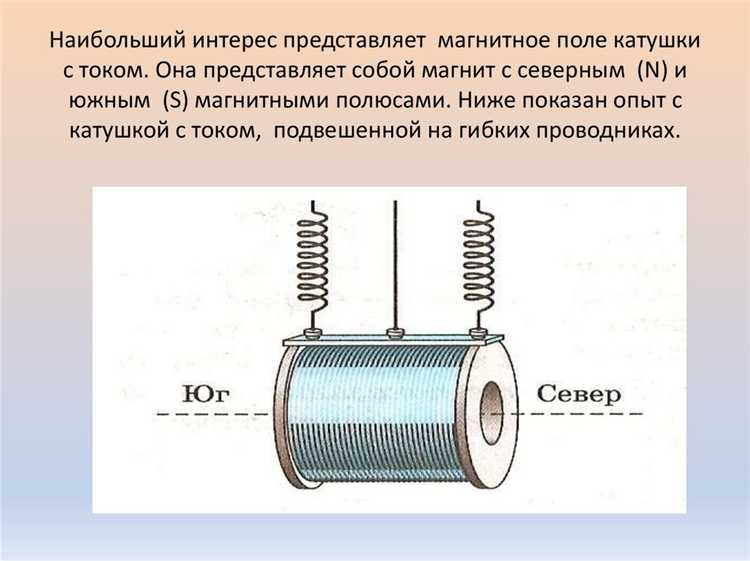

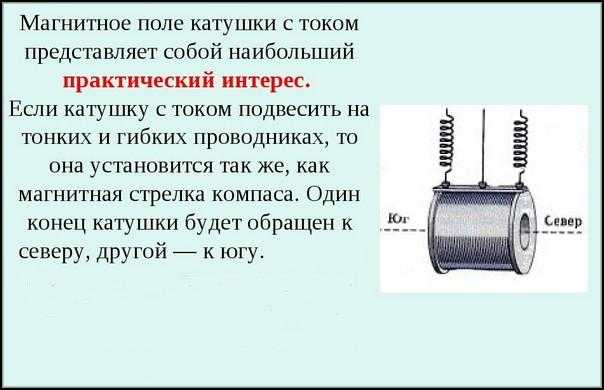

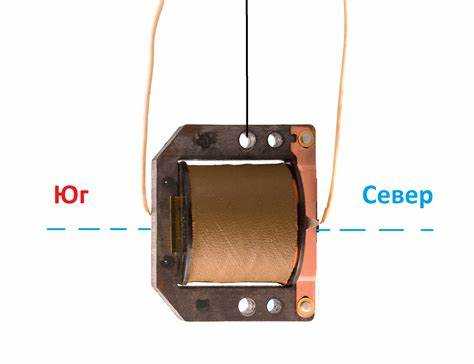

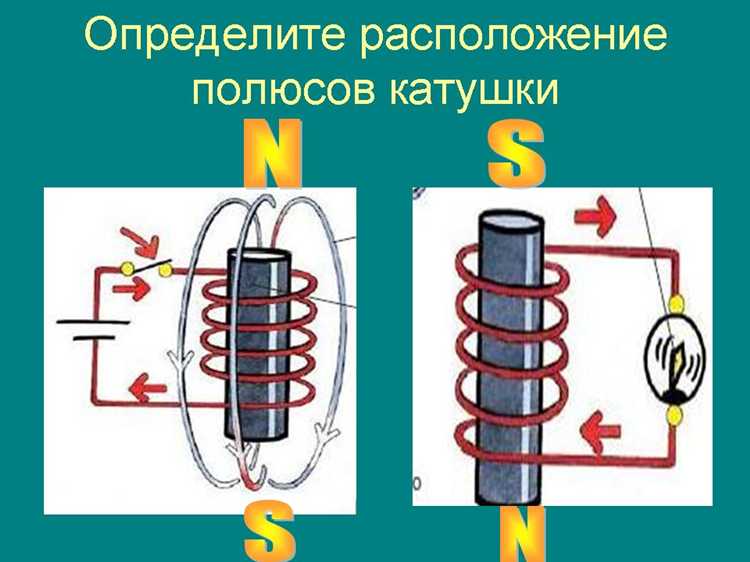

Что из себя представляет катушка с током

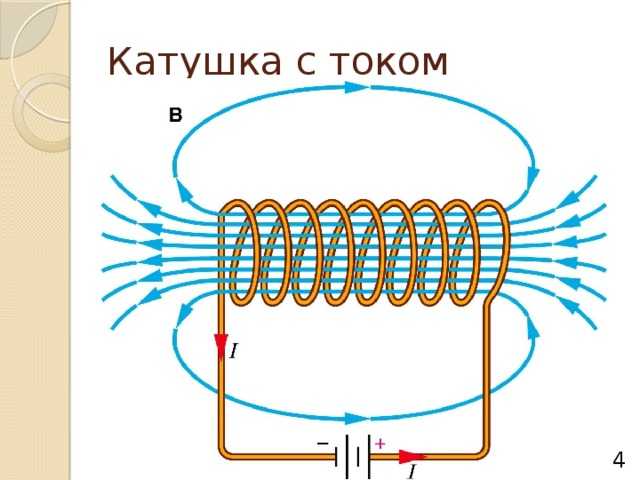

Катушка с электрическим током представляет собой проводник, намотанный в спираль, создающий магнитное поле при прохождении тока. Основной параметр – число витков, которое напрямую влияет на величину индуцированного магнитного поля. Чем больше витков и плотнее намотка, тем сильнее поле.

Материал проводника обычно выбирают с низким сопротивлением, например, медь, чтобы минимизировать потери энергии при протекании тока. Форма и диаметр катушки влияют на распределение магнитного поля и его интенсивность в центре.

Каркас катушки служит для фиксации проводника и изоляции между витками, предотвращая короткие замыкания. В промышленных образцах часто используют ферромагнитные сердечники, значительно усиливающие магнитное поле за счет увеличения магнитной проницаемости.

Из каких материалов изготавливается провод для катушки

Основной материал для изготовления провода катушки – медь, благодаря её высокой электропроводности, которая составляет примерно 5,8·10⁷ Сименс на метр. Медные провода обеспечивают минимальные потери энергии и эффективное создание магнитного поля. Для специальных применений может использоваться алюминий, обладающий электропроводностью около 3,5·10⁷ Сименс/м, что ниже меди, но алюминий легче и дешевле. В таких случаях диаметр провода увеличивают для компенсации большего сопротивления.

Провод для катушек обычно изолируется тонким слоем лака или эмали, что предотвращает короткое замыкание между витками при плотной намотке. Толщина изоляции варьируется в зависимости от напряжения и условий эксплуатации. В промышленности применяют эмалированные провода с термостойкостью до 200°C и выше, обеспечивая надежность при повышенных температурах.

Для высокочастотных катушек иногда используют провода с плоским сечением или с экранирующей оплёткой, чтобы снизить эффекты скин-эффекта и уменьшить паразитные емкости. В таких случаях материал сердечника катушки также выбирается с учётом магнитных свойств, но сам провод сохраняет основную роль – передавать ток с минимальными потерями.

Почему важна форма и плотность намотки провода

Форма и плотность намотки провода напрямую влияют на индуктивность и качество магнитного поля катушки. Плотная и равномерная намотка обеспечивает минимальные воздушные зазоры между витками, что снижает паразитные эффекты и уменьшает потери энергии.

Форма намотки определяет распределение магнитного поля внутри катушки. Например, цилиндрическая намотка с равномерным шагом создает концентрированное магнитное поле с высокой однородностью, что важно для точных электромагнитных устройств. Нерегулярная или слишком рыхлая намотка ведёт к разбросу магнитного потока и снижению КПД.

Плотность намотки связана с количеством витков на единицу длины и влияет на индуктивное сопротивление. Повышение плотности увеличивает индуктивность, но чрезмерная плотность приводит к тепловому перегреву и увеличению паразитной ёмкости между витками, ухудшая рабочие характеристики катушки на высоких частотах.

Для оптимизации формы и плотности применяют катушки с фиксированным каркасом и тщательно контролируют натяжение провода при намотке. В промышленных условиях используются автоматизированные станки, обеспечивающие стабильное натяжение и равномерность намотки, что снижает разброс параметров между экземплярами.

В радиотехнике рекомендуют использовать многослойную намотку с аккуратным разделением слоёв изоляционными прокладками для контроля паразитных ёмкостей и теплового режима. При этом важно соблюдать баланс между плотностью и возможностью теплового отвода.

Таким образом, форма и плотность намотки критически влияют на электромагнитные параметры, тепловую устойчивость и стабильность работы катушки с током.

Как влияет сердечник на параметры катушки

Сердечник существенно изменяет магнитные характеристики катушки, влияя на её индуктивность, сопротивление и КПД. Основное влияние обусловлено изменением магнитной проницаемости среды внутри катушки. Металлический сердечник с высокой магнитной проницаемостью (например, феррит, железо) увеличивает индуктивность в несколько раз по сравнению с воздушной катушкой за счет концентрации магнитного потока.

Влияние сердечника на индуктивность можно оценить по формуле:

L = μ · N² · S / l, где

Чем выше μ, тем больше индуктивность, что улучшает накопление магнитной энергии. Однако насыщение сердечника снижает μ при больших токах, вызывая нелинейность индуктивности и повышение потерь.

Материал сердечника влияет на потери энергии. Ферритовые сердечники обладают низкими вихревыми токами и применяются для высокочастотных катушек. Железные сердечники подходят для низких частот, но требуют ламинирования для снижения вихревых токов.

Геометрия сердечника влияет на распределение магнитного поля. Цельный сердечник с минимальными зазорами обеспечивает большую индуктивность, но увеличивает магнитные потери и насыщение. Использование разъемных или многослойных конструкций позволяет контролировать эти параметры и уменьшить шум.

При выборе сердечника необходимо учитывать рабочую частоту, величину тока и требуемую стабильность индуктивности. Для высокочастотных применений предпочтительны ферриты с низкими потерями, для мощных низкочастотных катушек – ламинированные железные сердечники с большой площадью сечения.

Таким образом, сердечник регулирует основные параметры катушки: индуктивность, потери и рабочий диапазон частот. Правильный подбор материала и конструкции сердечника позволяет оптимизировать характеристики катушки под конкретные задачи.

Что происходит с током при подключении катушки к источнику

При подаче напряжения на катушку с электрическим током возникает индуктивное сопротивление, которое ограничивает мгновенный рост тока. В начальный момент ток равен нулю и постепенно увеличивается по экспоненциальному закону, достигая установившегося значения, определяемого сопротивлением провода и индуктивностью катушки.

Рост тока описывается дифференциальным уравнением цепи с индуктивностью L и сопротивлением R: L(dI/dt) + RI = U, где U – напряжение источника. Время нарастания тока определяется постоянной времени τ = L/R. Чем больше индуктивность или меньше сопротивление, тем медленнее ток достигает установившегося уровня.

В момент подключения катушки создается противо-ЭДС, направленная против изменения тока, что замедляет его увеличение. Эта ЭДС равна -L(dI/dt) и пропорциональна скорости изменения тока. Если в цепи переменный ток, индуктивное сопротивление X_L = 2πfL увеличивает общее сопротивление цепи, уменьшая амплитуду тока.

При отключении источника ток в катушке не исчезает мгновенно из-за накопленной энергии магнитного поля. Катушка становится источником ЭДС, поддерживая ток до полного разряда энергии. Это явление важно учитывать при проектировании схем с катушками для защиты от скачков напряжения.

Рекомендуется при работе с катушками предусматривать схемы защиты, например, шунтирующие диоды или демпфирующие резисторы, чтобы предотвратить повреждение компонентов от высоких обратных напряжений, возникающих при резком разрыве цепи.

Какие параметры катушки учитываются при расчетах

• Индуктивность (L) – измеряется в генри (Гн), зависит от числа витков, площади поперечного сечения и магнитной проницаемости сердечника.
• Число витков (N) – прямо влияет на магнитное поле и индуктивность; при удвоении витков индуктивность растет примерно в квадрате.
• Площадь поперечного сечения сердечника (S) – влияет на магнитный поток; большее сечение увеличивает индуктивность.
• Длина катушки (l) – чем длиннее катушка, тем меньше индуктивность при прочих равных, так как магнитный путь увеличивается.
• Сопротивление провода (R) – учитывается при расчете потерь мощности и нагрева; зависит от материала, длины и толщины провода.
• Тип и магнитная проницаемость сердечника (μ) – ферромагнитные сердечники увеличивают индуктивность в разы по сравнению с воздушными.
• Плотность намотки – влияет на распределение магнитного поля и паразитные емкости, что важно для высокочастотных катушек.
• Диаметр провода – определяет максимальный ток и влияет на сопротивление и тепловой режим.
• Емкостные эффекты – паразитная емкость между витками влияет на резонансные характеристики катушки.

Для точных расчетов индуктивности используют формулы с учетом геометрии катушки и магнитных свойств сердечника. Сопротивление и паразитные параметры необходимы для оценки потерь и поведения на высоких частотах.

Как катушка ведет себя в переменных и постоянных цепях

В постоянном токе катушка работает как простой проводник с учетом собственного сопротивления провода. При подключении к источнику постоянного напряжения ток через катушку постепенно устанавливается, ограничиваясь индуктивным сопротивлением только во время изменения тока. После установления постоянного тока индуктивное сопротивление стремится к нулю, и ток определяется в основном сопротивлением провода.

В цепях с переменным током катушка проявляет индуктивное сопротивление, пропорциональное частоте сигнала и индуктивности катушки. Это сопротивление определяется формулой XL = 2πfL, где f – частота, L – индуктивность. При увеличении частоты переменного тока индуктивное сопротивление возрастает, ограничивая прохождение тока и изменяя фазу между напряжением и током.

В начальный момент подключения переменного тока на катушке возникает противоэлектродвижущая сила (ЭДС), которая стремится препятствовать изменению тока. Это приводит к запаздыванию тока относительно напряжения примерно на 90 градусов в идеальной катушке без сопротивления. В реальных условиях с учетом сопротивления угол сдвига фаз уменьшается.

При проектировании цепей с катушками важно учитывать частотный диапазон работы. На низких частотах индуктивное сопротивление мало и катушка ведет себя почти как резистор, на высоких – как реактивный элемент, блокирующий переменный ток. Это свойство используется в фильтрах и согласующих устройствах.

Для точного расчета реактивного сопротивления и фазовых сдвигов учитывают также паразитные параметры катушки: активное сопротивление провода, емкость между витками и магнитные потери сердечника, если он есть. Игнорирование этих факторов приводит к погрешностям в анализе работы цепи.

Вопрос-ответ:

Из чего состоит катушка с электрическим током?

Катушка представляет собой провод, обычно медный, намотанный в несколько витков вокруг цилиндрической основы. Основная часть — это проводник, изолированный для предотвращения коротких замыканий между витками. Иногда в центр катушки помещают сердечник из ферромагнитного материала для усиления магнитного поля. Количество витков и материал сердечника напрямую влияют на параметры катушки.

Почему катушка оказывает сопротивление переменному току, но ведет себя иначе при постоянном токе?

При постоянном токе катушка проявляет преимущественно свое сопротивление, обусловленное сопротивлением провода, из которого она намотана. Магнитное поле устанавливается и не изменяется, поэтому индуктивное сопротивление отсутствует. В переменном токе изменение направления и величины тока создает изменяющееся магнитное поле, что вызывает электродвижущую силу противодействия (электроиндукцию). Это проявляется в виде индуктивного сопротивления, которое зависит от частоты и индуктивности катушки.

Как влияет форма и плотность намотки на работу катушки?

Форма намотки влияет на распределение магнитного поля внутри катушки и вокруг нее. Плотная и равномерная намотка снижает паразитные емкостные и индуктивные эффекты, улучшая стабильность параметров. Если витки расположены неравномерно или слишком разреженно, могут возникать дополнительные потери и паразитные эффекты, что снижает качество работы катушки в цепи, особенно при высоких частотах.

Какой эффект оказывает сердечник на магнитное поле катушки?

Сердечник из ферромагнитного материала значительно увеличивает магнитную проницаемость внутри катушки, что усиливает создаваемое магнитное поле. Это приводит к увеличению индуктивности, а значит, катушка может накапливать больше энергии в магнитном поле при том же количестве витков и токе. Без сердечника магнитное поле значительно слабее, а индуктивность ниже.

Что происходит с током в катушке сразу после включения напряжения?

При подаче напряжения на катушку ток не достигает сразу максимального значения. Из-за индуктивности возникает противодействующая электродвижущая сила, которая замедляет нарастание тока. В первые мгновения ток увеличивается постепенно, с характерным временным постоянным, зависящим от индуктивности и сопротивления катушки. После установления постоянного значения напряжения ток стабилизируется на определенном уровне.
