Подъемный механизм в кровати позволяет рационально использовать пространство под матрасом для хранения вещей. Это особенно актуально для небольших квартир, где каждый квадратный метр важен. Готовые решения на рынке стоят от 20 000 рублей и выше, в то время как самостоятельное изготовление позволяет уложиться в 7–10 тысяч при сопоставимом качестве.
Основа конструкции – прочный короб из ЛДСП или фанеры толщиной от 16 мм и металлический каркас с газлифтами. Газовые амортизаторы выбираются по весу матраса: например, для матраса массой 35–45 кг подходят газлифты с усилием от 500 до 800 Н. Крепеж и направляющие должны быть рассчитаны на динамическую нагрузку, особенно если конструкция рассчитана на ежедневное использование.
Для сборки потребуется стандартный набор инструментов: шуруповерт, циркулярная пила, угольник, рулетка, струбцины. Необходимо точно разметить места под крепежные элементы, чтобы избежать перекосов при подъеме. Ключевой момент – правильное положение оси вращения механизма: слишком низкое крепление приведет к тугому ходу, слишком высокое – к нестабильности конструкции.
Экономия достигается не только за счет самостоятельной сборки, но и за счет возможности точно подогнать конструкцию под габариты помещения и учесть индивидуальные предпочтения по отделке и функциональности. Собранная своими руками кровать с подъемным механизмом – это не просто мебель, а продуманное решение для хранения и комфорта.
Выбор типа подъемного механизма: газлифт или пружины
Газлифт обеспечивает плавное и почти бесшумное открытие спального основания. Средняя грузоподъемность одного цилиндра – от 80 до 120 кг, чего достаточно для матраса с основанием массой до 200 кг. Газовые амортизаторы подходят для кроватей, которыми пользуются ежедневно: усилие распределяется равномерно, фиксация надежна, возвратное движение не требует удержания.
Срок службы газлифта составляет до 5 лет при среднем цикле подъема дважды в день. Рабочая температура – от −30 до +80 °C. Установка требует точного позиционирования по углу наклона – обычно от 30 до 45 градусов. Монтаж возможен только в металлическую или усиленную деревянную раму.
Пружинный механизм стоит дешевле и проще в установке. Основное отличие – высокая жесткость на начальном этапе подъема. Усилие возрастает по мере открывания. Подходит для легких оснований и матрасов до 100 кг. При этом требуется удерживать крышку в поднятом положении, если нет стопора.
Пружины имеют ресурс около 3 000 циклов. При частом использовании теряют эластичность уже через 2–3 года. В холоде становятся жестче, что затрудняет открытие. Однако при правильной установке и умеренной нагрузке служат безотказно.
Выбор зависит от массы конструкции и частоты использования. Для тяжелого основания и ежедневного доступа предпочтительнее газлифт. Для экономии и редкого использования допустимо установить пружины. Подбор механизма должен учитывать вес матраса, угол подъема и способ крепления к каркасу.

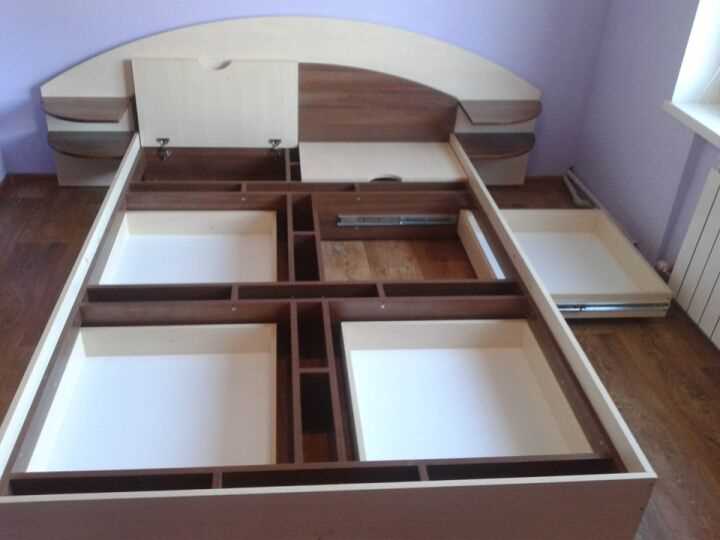

Необходимые материалы и инструменты для сборки
Фанера или ЛДСП толщиной 16–18 мм – основной материал для корпуса и основания. Для спинки кровати подойдет лист 18 мм, для боковых элементов – 16 мм.
Металлический подъемный механизм с газлифтами. Рекомендуемая сила на один газлифт – 500–600 Н для спального места 140×200 см. Убедитесь, что в комплекте есть петли и монтажные элементы.
Ламели из гнутоклеёной фанеры (ширина 53–63 мм) или готовое основание под матрас, подходящее по габаритам. Использование ламелей обеспечивает вентиляцию матраса и распределение нагрузки.
Саморезы по дереву длиной 25, 35 и 50 мм – для крепления каркаса, направляющих и соединений. Используйте только с потайной головкой.
Уголки мебельные металлические (не менее 30×30 мм) – для усиления соединений. Обязательно оцинкованные, не тоньше 2 мм.
Конфирматы с заглушками – основной крепеж для ЛДСП. Диаметр 7 мм, длина 50 мм. Понадобится сверло под конфирмат с зенковкой.
Отвертка или шуруповерт с битами PH2 и шестигранником. Без мощного инструмента сборка займет много времени.
Электролобзик с направляющей – для распила фанеры и вырезания элементов. Используйте пилки с мелким зубом по дереву, чтобы избежать сколов.
Дрель с набором сверл по дереву диаметром от 3 до 10 мм. Желательно с ограничителем глубины.
Рулетка минимум на 3 м, угольник столярный, строительный уровень – обязательны для точной разметки и сборки без перекосов.
Шлифовальная машинка или шкурка зернистостью P120–P240 – для обработки торцов фанеры и снятия заусенцев.
Кромка ПВХ для отделки открытых торцов ЛДСП. Утюг и нож – для наклейки и подрезки.
Чертежи и размеры каркаса кровати
Оптимальные габариты каркаса зависят от матраса. Для двуспальной кровати под стандартный матрас 160×200 см внутренний размер основания должен составлять 1600×2000 мм. Для удобного размещения матраса добавляют по 10–20 мм запаса по длине и ширине. Внешние размеры определяются толщиной боковых элементов. При использовании досок толщиной 20 мм итоговый размер каркаса составит 1640×2040 мм.
Высота от пола до верха царг – 300–350 мм. При этом полезная глубина короба под подъемный механизм – не менее 250 мм. Толщина днища – 10–16 мм, используется фанера или ЛДСП. Усиление днища необходимо через центральную продольную балку 40×60 мм, закреплённую на опорных ножках.
Царги выполняются из ЛДСП или мебельного щита толщиной 18–25 мм. Длина передней и задней царги – 2000 мм, боковых – 1600 мм. Крепление производится на мебельные уголки или эксцентриковые стяжки. Для жесткости по углам устанавливаются деревянные бруски сечением 40×40 мм.
Каркас подъемного механизма фиксируется на внутренние стороны длинных царг. Расстояние от верхнего края царги до точки крепления механизма – 80–100 мм, чтобы обеспечить достаточный рычаг при подъеме. Центральная ось механизма должна располагаться строго по центру боковин для равномерного распределения нагрузки.
Сборка основания и установка боковин
Для основания понадобится четыре бруса сечением 40×60 мм: два продольных и два поперечных. Продольные элементы отмерьте по длине матраса с учётом толщины боковин, поперечные – по его ширине. Перед сборкой проверьте углы – они должны быть строго 90°. Соединение выполняется с помощью мебельных конфирматов или металлических уголков.
Для жёсткости установите внутри основания центральную перегородку из такого же бруса. Она будет опорой для ламелей и подъемного механизма. Фиксация – на саморезы длиной не менее 70 мм через предварительное засверливание.
Боковины вырезаются из ЛДСП толщиной 16–18 мм. Длина боковых панелей должна совпадать с длиной матраса, высота – от 30 см в зависимости от конструкции механизма. Крайние панели крепятся к торцам основания на эксцентриковые стяжки или евровинты. Перед сверлением разметьте все отверстия – отступ от края не менее 7 мм.
После установки боковин проверьте геометрию: все углы должны быть прямыми, зазоры – одинаковыми. При необходимости используйте стяжки-крепежи для выравнивания. Усиление конструкции возможно установкой внутренних планок по периметру на высоте крепления ламелей.
Монтаж подъемного механизма и креплений
Для установки подъемного механизма важно строго соблюдать размеры и допуски, указанные в инструкции производителя. Ошибки в разметке приведут к перекосу конструкции и преждевременному износу газлифта.
- Определите точное место крепления механизма на коробе кровати и основании рамы. Обычно нижняя часть механизма крепится на расстоянии 30–35 см от изголовья, а верхняя – на 25–30 см от края рамы.
- Просверлите направляющие отверстия сверлом Ø4 мм под саморезы или Ø6 мм под болты с гайками, если конструкция требует более жёсткого соединения.
- Прикрутите нижнюю часть подъемного механизма к внутренней стенке короба. Используйте минимум 4 крепежных элемента на каждую сторону. Убедитесь, что плоскость прилегания ровная, без зазоров.
- Установите верхнюю часть механизма к раме. При необходимости временно подложите под нее деревянные бруски, чтобы зафиксировать раму в нужном положении.
- Закрепите газовые упоры. Сначала вставьте шток в проушину на раме, затем – в основание механизма. Усилие прижатия должно быть плавным, без перекоса шарниров.
- Используйте усиленные уголки для крепления, если корпус выполнен из ДСП толщиной менее 16 мм.
- Проверьте работу механизма вручную. Подъем должен быть равномерным, без заеданий и люфтов.
- Все соединения необходимо затянуть после окончательной регулировки. Повторно проверьте усилие открывания и фиксацию рамы в верхнем положении.
Нагрузите раму матрасом и проверьте устойчивость конструкции. При необходимости скорректируйте положение креплений, сместив их на 5–10 мм для балансировки.

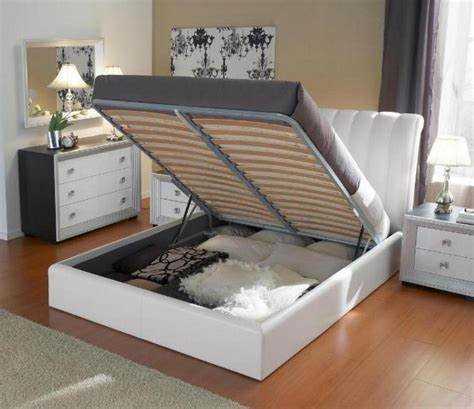

Изготовление и установка поддона для хранения
Для поддона рекомендуются листы фанеры толщиной 12–15 мм, обеспечивающие прочность при минимальном весе. Размер поддона должен соответствовать внутренним габаритам основания кровати с запасом 2–3 см для свободного открытия.
Каркас поддона собирается из брусков сечением 30×40 мм, скрепленных мебельными уголками и саморезами. Для повышения жесткости рекомендуется добавить поперечные ребра жесткости через каждые 40–50 см. Бруски прикручиваются к фанерному дну с помощью саморезов с шагом 15–20 см.
Крепление поддона к подъемному механизму выполняется на петлях или фиксаторах с ограничителем хода, чтобы исключить провисание и смещение при эксплуатации. Оптимально использовать газовые амортизаторы с усилием, подобранным по весу наполнения поддона.
Перед установкой каркас с фанерой рекомендуется обработать антисептическими и влагозащитными составами, чтобы продлить срок службы. После сборки поддон вставляют в основание кровати и проверяют плавность подъема и опускания без заеданий.
Обшивка и декоративная отделка конструкции
Для обшивки каркаса подъемной кровати используют влагостойкую фанеру толщиной не менее 10 мм или ЛДСП с влагостойкой пропиткой. Материал должен выдерживать регулярные нагрузки и не деформироваться при смене влажности.
Крепление обшивки выполняют саморезами с прессшайбой, чтобы избежать расшатывания при эксплуатации. Перед монтажом отверстия желательно заранее просверлить, чтобы предотвратить раскалывание материала.
- Для скрытия стыков применяют П-образные или Т-образные пластиковые или алюминиевые профили.
- Для эстетики углы рекомендуется оформлять мебельными уголками из ПВХ, которые предохраняют от повреждений.
- В местах крепления газовых амортизаторов дополнительно устанавливают усилительные накладки из МДФ или фанеры толщиной 12 мм.
Декоративная отделка начинается с тщательной шлифовки поверхности шкуркой зернистостью 120–150. Далее наносят грунтовку, подходящую для выбранного покрытия:
- Если планируется покраска, используют акриловые грунты на водной основе.
- При применении пленочных покрытий (например, ПВХ-пленка) – грунтовка должна обеспечивать высокую адгезию без образования пузырей.
Для покрытия корпуса кровати лучше выбирать:
- Матовые или полуматовые акриловые краски, устойчивые к истиранию.
- Ламинированные панели с защитной пленкой толщиной не менее 0,3 мм для предотвращения царапин.
- Обивку из плотной мебельной ткани с пропиткой от загрязнений, если предусмотрена мягкая отделка.
Особое внимание уделяют обработке торцов. Их заполняют мебельным герметиком или закрывают кромочной лентой толщиной 2 мм с помощью утюга для создания ровного, износостойкого края.
Для создания единого стиля применяют декоративные элементы из МДФ с фрезеровкой или пластиковые накладки, которые крепятся на жидкие гвозди или саморезы с маскировкой заглушками.

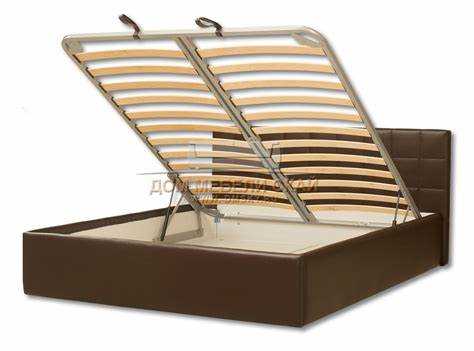

Проверка работы механизма и устранение перекосов
После установки подъемного механизма необходимо провести проверку его функционирования в разных положениях. Для этого поднимите и опустите платформу плавно, без резких движений, фиксируя любые заедания или несоосности. Обратите внимание на равномерность усилия с обеих сторон: если одна сторона поднимается медленнее или с рывками, это признак перекоса.
Для точного выявления перекосов используйте строительный уровень, размещая его поперек и вдоль платформы. Максимальное отклонение не должно превышать 2 мм на длине 1 метра. Если зазор больше, проведите регулировку креплений механизма и точек опоры. Ослабьте болты крепления, выровняйте платформу по уровню и затяните крепеж заново.
При наличии перекоса проверьте натяжение газовых амортизаторов или пружин: неравномерное усилие приводит к перекосу. Используйте динамометр для измерения силы в каждой точке. Разница не должна превышать 10 Н. При необходимости замените изношенные или ослабленные элементы.
Контролируйте положение направляющих: изогнутые или неправильно установленные направляющие вызывают перекос и затрудняют движение. Используйте линейку длиной не менее 1 метра для проверки прямолинейности. Корректируйте путем легкого подгибания или замены поврежденных деталей.
После регулировки проведите повторную проверку в полном цикле подъема и опускания под нагрузкой, не менее 30 кг, имитируя матрас. Это позволит выявить остаточные перекосы и нестабильности. Все элементы должны работать синхронно, без шумов и заеданий.
Регулярная диагностика и своевременная корректировка продлевают срок службы механизма и предотвращают деформации конструкции.
Вопрос-ответ:
Как выбрать подходящий подъемный механизм для кровати своими руками?
Выбор механизма зависит от размера кровати и предполагаемой нагрузки. Для небольшой кровати подойдет газлифт с меньшей силой подъема, а для двуспальной лучше использовать усиленный механизм. Также важно учитывать качество креплений и материал основания, чтобы конструкция была надежной и безопасной.
Какие материалы нужны для изготовления каркаса кровати с подъемным механизмом?
Для каркаса обычно используют древесину твердых пород, например, бук или дуб, либо ламинированные древесностружечные плиты (ЛДСП). Также потребуется металлический профиль для усиления конструкции, особенно в местах крепления механизма. Важно выбрать прочные материалы, чтобы каркас выдерживал вес матраса и человека.
Как правильно установить подъемный механизм, чтобы кровать работала без заеданий?
Перед установкой нужно тщательно проверить все крепления и их соответствие размерам кровати. Механизм должен быть закреплен ровно и прочно, чтобы исключить перекосы. Рекомендуется использовать крепежи с регулировкой, чтобы можно было подстроить положение. Также важно смазать подвижные части, чтобы движение было плавным и бесшумным.
Можно ли сделать подъемный механизм для кровати самостоятельно без готового набора деталей?
Собрать механизм с нуля возможно, но это требует знаний механики и доступа к качественным деталям, таким как газовые амортизаторы или пружины нужной силы. Для безопасности и долговечности проще использовать готовые комплекты, которые специально рассчитаны на нагрузки и подходят для мебели.
Какие меры безопасности нужно соблюдать при эксплуатации кровати с подъемным механизмом?
Необходимо следить, чтобы механизм всегда был исправен и смазан. При подъеме или опускании следует удерживать конструкцию обеими руками, чтобы избежать резких движений. Нельзя ставить тяжелые предметы на подъемную часть или пытаться зафиксировать механизм в промежуточном положении. При ремонте важно отключить механизм от нагрузки.
Какие материалы лучше использовать для изготовления подъёмного механизма кровати своими руками?
Для создания подъёмного механизма подойдёт прочная металлическая фурнитура, например, газовые амортизаторы или пружины, рассчитанные на нагрузку от веса матраса и спального места. Для каркаса обычно используют древесину или ЛДСП высокой плотности, чтобы конструкция была устойчивой и долговечной. Важно, чтобы все элементы были тщательно обработаны и надёжно закреплены, чтобы обеспечить безопасность и плавность подъёма.
Какие сложности могут возникнуть при сборке кровати с подъемным механизмом самостоятельно и как их избежать?
Основная сложность — правильный расчет размеров и подбор механизма, который сможет выдержать вес матраса и обеспечит комфортное открывание и закрывание. Неправильный выбор амортизаторов или креплений может привести к быстрому износу или поломке. Чтобы избежать ошибок, нужно заранее точно измерить все параметры, ознакомиться с инструкцией по использованию выбранного механизма и тщательно следить за качеством сборки. Рекомендуется также проверить работу механизма на пустом каркасе до установки матраса.
