Обустроить заезд через канаву без нарушения дренажной системы и с учётом нормативных требований – задача, требующая точных расчётов и согласований. Ошибки на этапе проектирования могут привести к размытию полотна, блокировке стока воды и штрафам от контролирующих органов.
Первое, что нужно учесть – диаметр и длина трубы, которая будет уложена в канаву. Обычно используют железобетонные или пластиковые трубы диаметром от 300 до 800 мм в зависимости от пропускной способности ливневой системы. Длина трубы должна быть не меньше ширины будущего заезда плюс 30–50 см с каждой стороны для формирования откосов.
Перед началом работ требуется получить согласование в местной администрации или дорожной службе. В заявке указываются точные координаты участка, планируемая конструкция заезда, характеристики материалов. Без этого разрешения работы считаются самовольными, даже если они выполнены технически грамотно.
Для обеспечения устойчивости конструкции по краям трубы устраивают оголовки, а пространство между трубой и грунтом уплотняют щебнем фракции 20–40 мм. Поверх заезда желательно укладывать армированную плиту или выполнять подсыпку с трамбовкой и последующим асфальтированием. Допустимая ширина проезда – не менее 3 метров, чтобы обеспечить въезд легкового транспорта и спецтехники.
Если в районе наблюдаются частые ливни или паводки, рекомендуется устанавливать сливные колодцы или предусматривать отвод воды по боковым лоткам. Это продлевает срок службы конструкции и снижает риск затопления участка.
Проверка разрешительных требований и обращение в администрацию
Перед устройством заезда через канаву необходимо выяснить, относится ли участок к землям общего пользования или находится в ведении муниципалитета. Это можно уточнить в кадастровой карте или запросив выписку из ЕГРН.
- Если канава находится в пределах полосы отвода автодороги, заезд считается вмешательством в зону, находящуюся в ведении дорожных служб.
- Для заезда на участок через канаву требуется согласование с администрацией поселения или района, а также с собственником дороги (обычно это муниципалитет или региональное управление дорог).
Обратитесь в администрацию по месту расположения участка с заявлением о согласовании устройства заезда. К заявлению приложите:
- Копию правоустанавливающих документов на участок.
- Ситуационный план с нанесённым предполагаемым местом заезда.
- Согласование с собственником дороги (если дорога не муниципальная).
В ряде регионов требуется также проект организации заезда, разработанный лицензированной проектной организацией. Уточните необходимость этого документа в местной администрации или МФЦ.
После подачи документов администрация выдает разрешение или мотивированный отказ. При положительном решении выдается акт согласования, который понадобится при выполнении строительных работ и в случае проверки.
Определение точного места заезда с учетом видимости и уклона
Место для заезда следует выбирать на прямом участке дороги, где видимость составляет не менее 150 метров в обе стороны. Это соответствует минимальному расстоянию тормозного пути автомобиля при скорости 60 км/ч на сухом асфальте. При наличии поворотов, изгибов или холмистого рельефа необходимо отступать не менее 30 метров от начала кривой, чтобы исключить мёртвые зоны обзора.
Угол уклона въезда должен быть не более 12% (7°) для легкового транспорта. При превышении этого значения повышается риск пробуксовки, особенно в зимнее время. Избегать размещения въезда в нижней точке канавы, где скапливается вода, и на крутых склонах обочины. Подъездная часть дороги должна иметь минимальный поперечный уклон до 4% для отвода воды и сохранения сцепления.
При выборе места учитываются также соседние заезды: минимальное расстояние между ними должно быть не менее 3 метров, чтобы исключить слияние потоков движения и сохранить несущую способность обочины. В зонах с интенсивным движением желательно дополнительно обустраивать переходно-скоростные полосы или расширение обочины шириной от 0,75 до 1,5 метра.
Если участок граничит с дорогой без обочины, необходимо предусмотреть выемку под заезд не менее чем на 1 метр вглубь участка для обеспечения безопасного захода автомобиля без создания помех основному потоку.
Измерение ширины канавы и глубины для расчета трубы
Измерьте ширину канавы по верхнему краю в самом широком месте. Используйте рулетку и запишите результат с точностью до сантиметра. Это определит длину трубы, которая должна перекрыть всю канаву без зазоров по краям.
Далее замерьте глубину от поверхности грунта до дна канавы. Для этого используйте уровень и рейку или ровную палку с разметкой. Зафиксируйте максимальное значение глубины – оно важно для определения диаметра и прочности трубы.
Если канава асимметрична – замерьте глубину и ширину в нескольких точках, чтобы избежать ошибок при расчётах. Возьмите максимальные значения.
Рекомендуется добавить минимум 30–50 см к длине трубы – для надёжной опоры по бокам и предотвращения просадки грунта.
Если грунт склонен к размыванию, учитывайте возможное расширение канавы при сильных осадках. В этом случае труба должна быть шире реального русла, чтобы не перекрывать поток воды.
Выбор типа и диаметра водопропускной трубы
При устройстве заезда через канаву основной элемент конструкции – труба, обеспечивающая свободный проход воды. Ошибки на этом этапе приводят к затоплению участка или разрушению насыпи.
На практике применяются следующие виды труб:
- Бетонные – подходят для капитальных съездов. Диаметр от 300 до 1000 мм. Срок службы более 30 лет. Требуют техники при монтаже.
- Пластиковые гофрированные (ПНД, ПВХ) – легкие, стойкие к коррозии. Диаметр от 250 мм. Оптимальны при малом объеме стока.
- Металлические оцинкованные – выдерживают нагрузки, но подвержены коррозии. Используются при высоком трафике. Диаметр подбирается по расчету.
- Асбестоцементные – редко применяются из-за хрупкости. Нуждаются в тщательной подсыпке.
Минимальный внутренний диаметр трубы – 300 мм, даже при малом потоке воды. При высокой водонасыщенности – 500–600 мм и выше. На участках с риском паводков – от 800 мм. Диаметр рассчитывается с учетом:
- Среднегодового объема стока.
- Площади водосбора выше по течению.
- Глубины и ширины канавы.
- Уклонов прилегающей местности.
Без проекта рекомендовано использовать пластиковые или бетонные трубы диаметром 400–600 мм. Обязательно предусмотреть выпуск за пределы насыпи минимум на 30 см с каждой стороны. Концы оформляются бетонными оголовками для защиты от размыва.

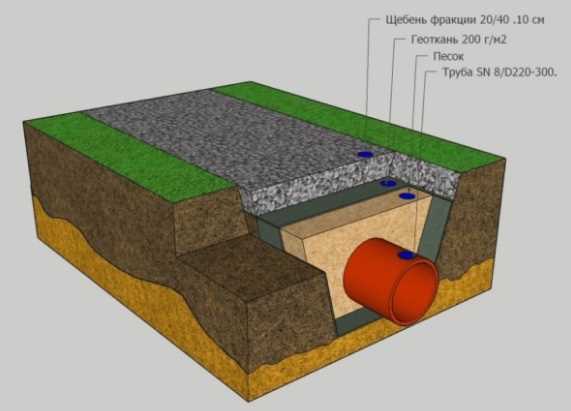

Подготовка основания и устройство песчано-гравийной подушки
Перед началом работ участок под заезд расчищают от растительности, корней и мусора. Верхний слой почвы снимают на глубину 25–30 см до плотного основания. При наличии мягких или переувлажнённых грунтов требуется дополнительное уплотнение щебнем или геотекстиль для предотвращения просадки.
На дно выемки укладывают геотекстиль с нахлёстом не менее 30 см. Это предотвращает смешивание подушки с грунтом и увеличивает срок службы конструкции. Поверх геотекстиля насыпают слой песка толщиной 10–15 см, равномерно распределяют и уплотняют виброплитой до достижения плотности не менее 0,95 по Проктору.
Следующий слой – щебень фракции 20–40 мм толщиной 15–20 см. Его также распределяют ровным слоем и трамбуют послойно. При необходимости подъёма уровня заезда допускается укладка дополнительного слоя щебня с последующим уплотнением. Общая толщина подушки должна составлять 30–40 см в зависимости от расчетной нагрузки и характеристик грунта.
Поверхность подушки выравнивают с уклоном 2–3% в сторону канавы для отвода воды. Перед укладкой труб и засыпкой рекомендуется провести контрольное промеривание толщины и плотности каждого слоя.

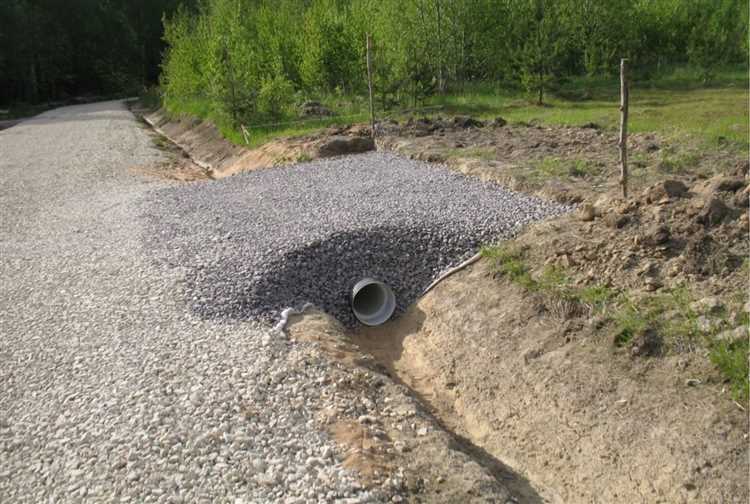

Укладка трубы и защита от засоров
Для проезда через придорожную канаву используют пластиковую гофрированную или стальную трубу диаметром не менее 300 мм. Глубина укладки должна превышать уровень промерзания грунта в вашем регионе минимум на 20 см, чтобы исключить деформации и разрушения.
Перед укладкой дно канавы выравнивают и уплотняют, затем формируют песчаную подушку толщиной 10–15 см для предотвращения точечного давления на трубу. Труба укладывается с небольшим уклоном (около 0,5%) в сторону стока, чтобы исключить застой воды.
Для защиты от засоров на входе и выходе трубы устанавливают защитные решетки или сетки с ячейками не более 10 мм. Это предотвращает попадание листьев, веток и мусора внутрь трубы.
По периметру трубы засыпают слой мелкого гравия фракции 5–15 мм, толщиной 15–20 см, что обеспечивает дренаж и препятствует осыпанию грунта. Верхний слой засыпки должен быть тщательно утрамбован, чтобы обеспечить прочность проезда.
Регулярный осмотр и очистка защитных решеток избавят от риска засоров. Для облегчения обслуживания на крышке канавы делают съемные люки или отверстия для доступа.
Засыпка трубы и формирование откосов
После укладки трубы необходимо тщательно засыпать её с обеих сторон слоем песка или мелкого гравия толщиной не менее 15 см для предотвращения повреждений при последующем уплотнении. Засыпку выполняют послойно с тщательным уплотнением, используя ручные трамбовки или виброплиты с минимальной нагрузкой, чтобы избежать смещения трубы.
Основной засыпочный материал должен быть без крупных камней и органических включений. Для верхнего слоя лучше применять щебень фракции 5-20 мм, обеспечивающий дренаж и стабильность конструкции. Высота засыпки над трубой должна быть не менее 30 см, чтобы защитить трубу от механических нагрузок при движении транспорта.
Формирование откосов производится с углом наклона от 1:1,5 до 1:2, в зависимости от типа почвы. Более крутые откосы применяют на плотных грунтах, более пологие – на рыхлых. Откосы рекомендуется укреплять геотекстилем или мелкофракционным щебнем для предотвращения эрозии и осыпания.
При необходимости укрепления откосов устанавливают деревянные или бетонные бордюры, что снижает риск размыва и деформации въезда. Верх откосов необходимо выровнять и покрыть слоем плодородного грунта для последующего озеленения, что дополнительно стабилизирует склон.

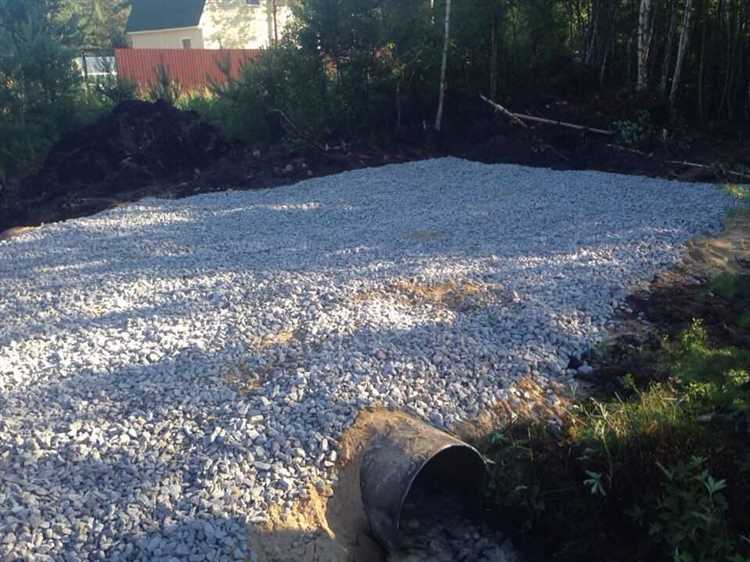

Устройство покрытия заезда: щебень, плиты или асфальт
Щебень – самый экономичный вариант. Толщина слоя щебня должна составлять не менее 20–25 см, предпочтительно использовать фракцию 20–40 мм для устойчивости к нагрузкам. Перед укладкой необходимо подготовить ровное основание с уклоном для отвода воды. Щебень требует периодического подсыпки и уплотнения, особенно в зонах с частым проездом тяжелой техники.
Бетонные плиты подходят для устойчивого и долговечного покрытия. Рекомендуется использовать плиты толщиной от 8 см с армированием. Плиты укладываются на подготовленное песчано-гравийное основание толщиной 10–15 см, с обязательным уплотнением. Швы между плитами следует заделывать песком или мелким щебнем, чтобы избежать деформаций. Плиты лучше выдерживают вес грузовиков и предотвращают образование колей.
Асфальт обеспечивает наиболее прочное и ровное покрытие, но требует значительных затрат и профессионального оборудования. Для заезда рекомендуется слой асфальтобетона толщиной от 5 до 7 см, уложенный на подготовленное основание с песчано-гравийной подушкой. Асфальт устойчив к атмосферным воздействиям и не требует частого ремонта при правильном монтаже. Следует учесть, что асфальтовое покрытие требует дренажных решений для отвода воды, чтобы избежать разрушения основания.
Выбор материала зависит от интенсивности использования заезда, бюджета и климатических условий. Для частых и тяжелых нагрузок лучше подходят плиты или асфальт. При нерегулярном использовании и ограниченных средствах щебень будет оптимален.
Вопрос-ответ:
Как правильно подготовить место для заезда через придорожную канаву?
Для начала необходимо очистить участок канавы от растительности, мусора и грунта, который может препятствовать строительным работам. Затем оценивают глубину и ширину канавы, чтобы подобрать подходящий материал для устройства проезда. Часто используют щебень, песок и геотекстиль, которые помогут укрепить основание и предотвратить оседание. Также важно проверить уровень грунта с обеих сторон, чтобы сделать въезд удобным и безопасным для автомобиля.
Какие материалы лучше всего подходят для укрепления заезда через канаву?
Чаще всего применяют гравий, щебень средней фракции и песок. Гравий помогает создать устойчивое основание, а щебень обеспечивает хорошую дренажную способность и сопротивление деформациям. Геотекстиль подкладывают под слой щебня, чтобы предотвратить смешивание грунта с насыпными материалами. В некоторых случаях дополнительно укладывают бетонные плиты или устанавливают металлические решётки для повышения прочности проезда.
Какие ошибки часто допускают при обустройстве заезда через придорожную канаву?
Одна из распространённых ошибок — недостаточное укрепление основания, из-за чего проезд быстро разрушается под весом автомобиля. Иногда неправильно рассчитывают уклон въезда, что ведёт к застреванию транспортного средства или скоплению воды. Еще одна ошибка — игнорирование дренажа, из-за чего вода задерживается на проезде, делая его грязным и скользким. Также иногда забывают согласовать работы с местными службами, что может привести к проблемам с эксплуатацией заезда.
Как обеспечить долговечность и устойчивость заезда через канаву?
Для этого важно правильно подготовить основание — убрать мягкие слои грунта и заменить их на более плотные материалы, такие как щебень или песок. Использование геотекстиля снизит смешивание насыпного материала с грунтом, увеличивая прочность. Регулярный уход — удаление грязи и мусора, своевременное устранение ям и неровностей — продлит срок службы проезда. Кроме того, стоит предусмотреть отвод воды с поверхности, чтобы избежать размывания и застаивания жидкости.
