Почему ограничено применение полупроводниковых диодов при высоких напряжениях

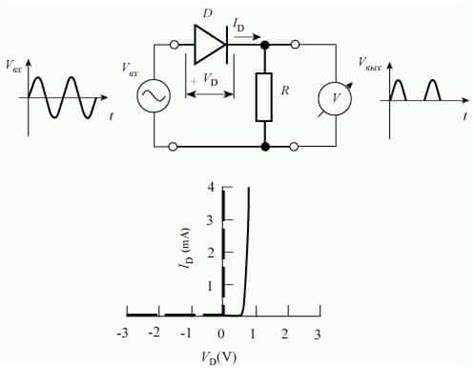

Работа диодов в условиях высокого напряжения сопряжена с рядом предельных параметров, которые необходимо учитывать при проектировании схем. В первую очередь критичен показатель обратного напряжения пробоя (Reverse Breakdown Voltage). Для кремниевых выпрямительных диодов он обычно составляет от 50 до 1000 В, но превышение этого порога приводит к необратимому разрушению p-n перехода.

Также важно учитывать поверхностные токи утечки, которые возрастают экспоненциально с увеличением напряжения. При напряжении выше 400 В даже малейшие загрязнения или дефекты корпуса могут вызвать лавинообразное увеличение тока и перегрев. Использование диодов с пассивацией края кристалла и контролем поверхности снижает этот риск.

Другим ограничением является динамическое поведение при переключении. При высоком напряжении возрастает значение времени восстановления (reverse recovery time), особенно у стандартных диодов. Это приводит к значительным потерям энергии и перегреву при высокочастотной работе. Для этих условий применяются диоды с мягким восстановлением или быстрые диоды типа FRD.

Особого внимания требуют условия теплоотвода. При больших напряжениях и токах тепловая мощность на кристалле может превышать 5 Вт даже при кратковременной нагрузке. Без эффективного охлаждения возрастает вероятность термического пробоя. Использование термопаст, прижимных радиаторов и минимизация теплового сопротивления между кристаллом и корпусом критически важны.

При напряжениях выше 1000 В применяются специализированные диоды, такие как PIN и Schottky с барьерами Шоттки из карбида кремния (SiC). Они обеспечивают надёжность при работе в условиях высоковольтных импульсов, но требуют точного расчёта схемы для предотвращения локальных перенапряжений и резонансных явлений в обвязке.

Пробойное напряжение: как определить допустимый предел для конкретного типа диода

Пробойное напряжение указывается в технической документации на каждый диод. Для кремниевых выпрямительных диодов этот параметр обычно находится в пределах от 50 до 1000 В. Например, у диода 1N4007 пробойное напряжение составляет 1000 В. При превышении этого значения возникает лавинный пробой, сопровождающийся резким ростом тока и риском термического разрушения структуры.

Определение допустимого предела начинается с анализа условий эксплуатации: максимальное рабочее напряжение источника, амплитуда перенапряжений, форма сигнала. Допустимое напряжение на диоде должно быть минимум на 20–30% ниже пробойного, чтобы учесть возможные всплески и допуски компонентов. Это особенно критично в импульсных схемах и при работе в условиях повышенных температур.

Если документация отсутствует, пробойное напряжение можно оценить с помощью плавного увеличения обратного напряжения при контроле тока утечки. При резком скачке тока фиксируется пробой. Метод применяется только в лабораторных условиях, так как он сопряжён с риском повреждения элемента.

Для диодов Шоттки пробойное напряжение существенно ниже – обычно не превышает 100–200 В. Поэтому их применение ограничено низковольтными цепями, и запас по напряжению должен быть не менее 40% от номинального пробоя.

В высоковольтных приложениях используют стабилитроны и лавинные диоды, у которых пробойный режим является рабочим. Однако и в этих случаях важно учитывать тепловые характеристики и длительность импульса – превышение по времени может привести к разрушению перехода даже при допустимом напряжении.

Температурные режимы при работе с высоковольтными диодами

При проектировании необходимо учитывать тепловое сопротивление «переход-корпус» (R_thJC) и «корпус-окружающая среда» (R_thCA). Например, если R_thJC составляет 2 °C/Вт, а тепловыделение – 10 Вт, то температура перехода поднимется на 20 °C выше температуры корпуса. Без эффективного отвода тепла возможно тепловое пробивание даже при допустимом напряжении.

Принудительное охлаждение обязательно при токах свыше 200 мА и напряжениях выше 1 кВ. Радиаторы подбираются с учётом удельной теплопроводности и площади контакта. При пайке необходимо использовать термопасту с теплопроводностью не ниже 3 Вт/м·К.

Температурный коэффициент обратного тока у высоковольтных диодов достигает 10–20 % на каждые 10 °C. Поэтому в режимах с высокой температурной нагрузкой критически важно ограничивать длительность импульсов и задавать паузы для охлаждения.

Диоды на базе карбида кремния (SiC) устойчивее к нагреву и допускают температуру перехода до 200 °C, но требуют более строгого контроля тепловых процессов из-за высокой плотности тока. Их использование оправдано в условиях, где охлаждение затруднено или импульсная мощность высока.

Роль обратного тока в снижении надёжности при высоком напряжении

Обратный ток, возникающий при приложении напряжения, превышающего пороговое в обратном направлении, существенно влияет на долговечность диодов. При напряжениях выше 200 В даже незначительное увеличение обратного тока может привести к тепловому пробою из-за локального перегрева кристалла. Например, у кремниевых диодов типа 1N5408 (1000 В) обратный ток при 25 °C не превышает 10 мкА, однако при повышении температуры до 150 °C он возрастает в десятки раз.

Главная опасность заключается в термической нестабильности: рост обратного тока повышает температуру перехода, что, в свою очередь, ещё сильнее увеличивает ток. Этот положительный обратный эффект ускоряет деградацию структуры p-n-перехода, вплоть до лавинного пробоя. Переход в нестабильное состояние может произойти при кратковременных перенапряжениях, особенно в импульсных режимах.

Для минимизации рисков необходимо учитывать следующие параметры:

Недооценка роли обратного тока приводит к выходу из строя даже при соблюдении номинальных напряжений. Использование диодов с низким уровнем IR и точным тепловым расчетом критично для надёжной работы при высоковольтных приложениях.

Последствия лавинного пробоя в импульсных цепях

Лавинный пробой диода в импульсной цепи приводит к кратковременному, но резкому увеличению обратного тока, достигающему десятков ампер при длительности импульса в наносекундном диапазоне. Это сопровождается мгновенным локальным перегревом p-n-перехода. При повторяющемся воздействии происходит деградация кристаллической решётки, что снижает пробивное напряжение и ускоряет отказ устройства.

Особенно критичен пробой в цепях с высокой крутизной фронта (dV/dt > 500 В/нс) и высокой импульсной мощностью (>1 кВт), где энергия лавинного разряда может превышать 1 мДж. Без специальной схемы ограничения (например, снабберов) лавинный пробой вызывает паразитные колебания в проводниках, провоцируя резонансные перенапряжения на соседних элементах схемы.

Также фиксируется разрушение диэлектрического слоя в окрестности p-n-перехода, особенно в диодах с неудачно распределённым электрическим полем. Пробой приводит к частичному выходу из строя даже при кратковременном воздействии – менее 100 нс, особенно в кремниевых диодах малых габаритов (≤1 A).

Рекомендуется использовать диоды с гарантированной устойчивостью к лавинному режиму (Avalanche Rated), а также предусматривать защиту от перенапряжения с использованием TVS-диодов или варисторов, особенно в импульсных цепях с индуктивной нагрузкой. При проектировании – обеспечивать равномерное распределение напряжения и достаточную тепловую инерцию корпуса.

Паразитные ёмкости и индуктивности при работе на пределе напряжения

• Переходная ёмкость (C_j) диода может достигать десятков пикофарад, особенно в случае мощных диодов. При резких фронтах напряжения это приводит к значительным токам зарядки и разрядки, вызывающим перенапряжения.
• При напряжении выше 600 В даже паразитная ёмкость 20 пФ способна создать импульсный ток до 1 А при длительности фронта 10 нс. Это может привести к локальному пробою, особенно при наличии дефектов кристалла или ухудшенного теплоотвода.

Для минимизации рисков необходимо:

1. Размещать диоды максимально близко к силовым элементам, исключая длинные дорожки и проводники.
2. Применять диоды с минимальной C_j, особенно в схемах с высоким dv/dt – это снижает паразитные токи и уменьшает риск пробоя.
3. Избегать использования диодов в схемах с резкими импульсами без соответствующего экранирования и фильтрации.

Учет паразитных параметров критичен не только при проектировании, но и при выборе компонентов: фактические значения могут отличаться от типовых, особенно при повышенных температурах и в нестандартных условиях эксплуатации.

Особенности монтажа диодов в высоковольтных схемах

Для защиты от перенапряжений и пиков токов в монтаже полезно предусматривать параллельное или последовательное соединение диодов с учетом их максимально допустимых обратных напряжений и токов. При последовательном включении требуется балансировка напряжения через резисторы с малым температурным коэффициентом. Обязательна проверка электрической прочности изоляции после сборки, чтобы гарантировать отсутствие пробоев и коронных разрядов.

Расположение диодов должно обеспечивать возможность быстрой диагностики и замены. Рекомендуется использовать разъемные соединения с низким переходным сопротивлением и стойкие к вибрациям, особенно в высоковольтных источниках питания и импульсных преобразователях. Дополнительно стоит избегать излишнего механического напряжения на корпусах диодов, чтобы исключить микротрещины и преждевременный выход из строя.

Выбор диода по характеристикам PIV (Peak Inverse Voltage)

PIV – максимальное обратное напряжение, которое диод способен выдержать без пробоя. При выборе диода по PIV критично учитывать максимальное напряжение, присутствующее в цепи в обратном направлении. Значение PIV должно быть минимум в 1,5–2 раза выше максимального обратного напряжения, чтобы обеспечить запас надёжности и учитывать возможные пиковые перенапряжения.

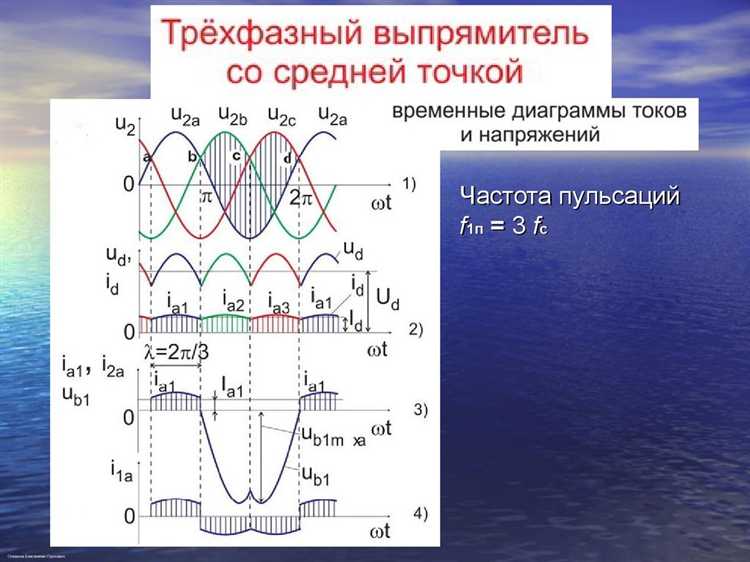

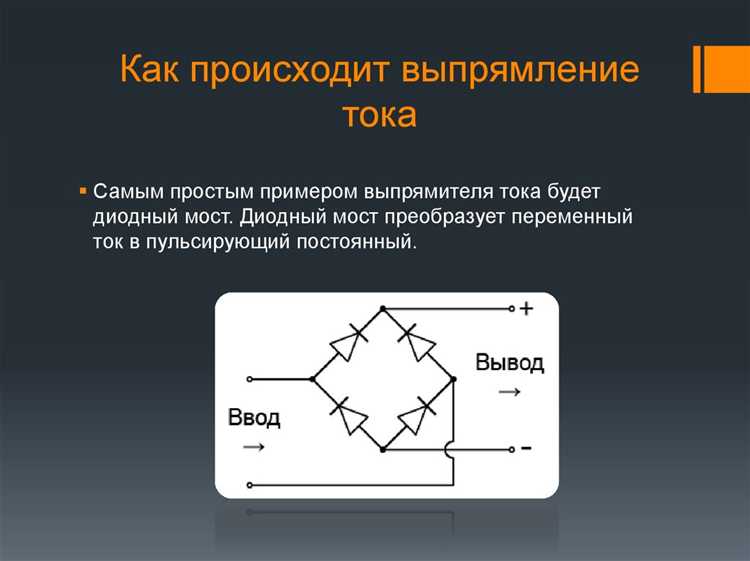

Для выпрямителей с сетевым питанием 220 В эффективное обратное напряжение достигает примерно 311 В (амплитуда синусоиды). В таких условиях минимальное PIV диода должно составлять не менее 600 В. Для промышленных и силовых применений рекомендуют использовать диоды с PIV от 800 В и выше, учитывая возможные скачки напряжения и перегрузки.

Высоковольтные диоды с низким значением PIV быстро выходят из строя из-за пробоя перехода. При работе на частоте выше 50 кГц, особенно в импульсных преобразователях, выбирать диоды следует с учётом не только PIV, но и динамических параметров, так как высокая частота увеличивает вероятность перенапряжений.

Для схем с более высокими требованиями к надёжности и долговечности диоды с PIV выбирают с запасом не менее 3–4 раз относительно максимального обратного напряжения. В силовых устройствах с высоким уровнем помех и импульсных перенапряжений применяют специализированные высоковольтные диоды с керамическими или стеклянными корпусами, обеспечивающими стабильность параметров при экстремальных условиях.

При расчёте PIV следует учитывать не только номинальное напряжение сети, но и возможные скачки, индуктивные выбросы и обратные напряжения, возникающие при отключении нагрузки. Отсутствие запаса по PIV приводит к пробою диода и выходу из строя схемы, что влечёт за собой необходимость замены компонентов и дорогостоящий ремонт.

Методы защиты диодов от перенапряжений

Для повышения надежности диодов при высоком напряжении применяются специализированные методы защиты, направленные на предотвращение пробоя и снижения риска выхода из строя.

• Использование ограничителей перенапряжения (варисторов и стабилитронов): варисторы эффективно поглощают импульсные перенапряжения, ограничивая пиковое значение напряжения на диоде. Стабилитроны работают как стабилизаторы напряжения, поддерживая его на безопасном уровне, не допуская пробоя полупроводника.
• Серийное включение резисторов: ограничивает ток при внезапном повышении напряжения, снижая нагрузку на диод и предотвращая перегрев. Значения резисторов подбираются с учетом допустимых токов и минимизации падения напряжения в нормальном режиме.
• Применение RC-цепочек (сопротивление и конденсатор): формируют временное затухание скачков напряжения, сглаживая пиковые импульсы, что особенно важно при импульсных помехах в сетях питания и импульсных нагрузках.
• Параллельное включение защитных диодов: используют дополнительные диоды с более высоким максимальным обратным напряжением или быстрым временем переключения, которые при перенапряжении переключаются на себя ток, защищая основной диод.
• Выбор диодов с повышенным максимальным обратным напряжением: предпочтение отдаётся моделям с запасом по напряжению минимум 20–30% выше ожидаемого рабочего значения, чтобы минимизировать риск пробоя в экстремальных условиях.
• Монтажные решения и теплоотвод: правильное расположение и надежное охлаждение диодов снижают тепловые нагрузки при перенапряжениях, предотвращая тепловой пробой и ухудшение характеристик.

Совмещение нескольких методов защиты повышает долговечность диодов и снижает риск отказов при эксплуатации в условиях высоких напряжений.

Вопрос-ответ:

Почему диоды ограничены при работе с высокими напряжениями?

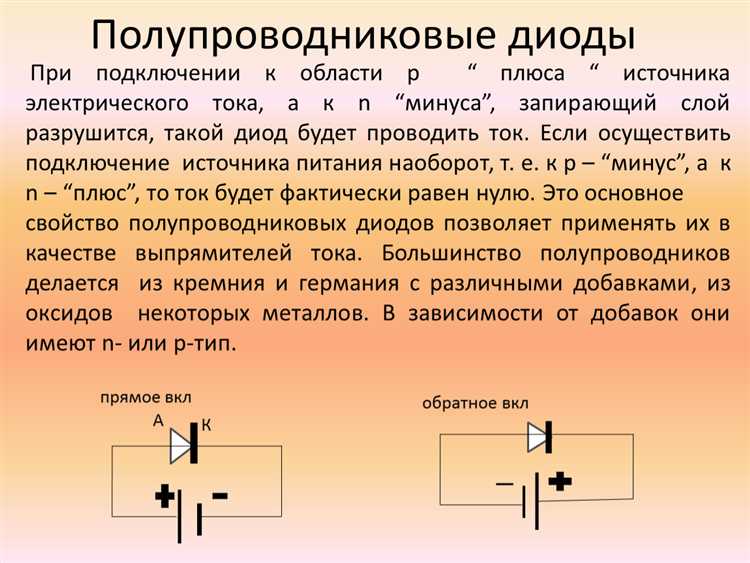

Диоды имеют определённые конструктивные и физические ограничения, которые влияют на их работу при высоких напряжениях. Основная причина — это электрическое пробитие p-n перехода, которое происходит, когда напряжение превышает максимально допустимый уровень. Это приводит к разрушению структуры и выходу диода из строя. Кроме того, при высоком напряжении увеличивается ток утечки и снижается надёжность устройства.

Какие параметры диода напрямую влияют на его максимальное напряжение обратного смещения?

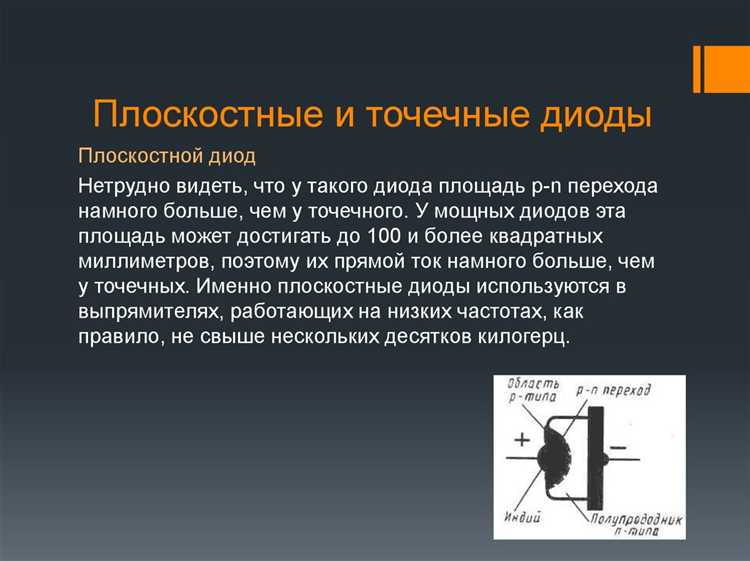

Максимальное обратное напряжение определяется толщиной и типом полупроводникового слоя, а также качеством изготовления p-n перехода. Более толстый переход и высокая степень легирования уменьшают вероятность пробоя, но увеличивают габариты и снижают скорость переключения. Также важна конструкция корпуса и наличие защитных элементов, которые помогают распределить напряжение равномерно.

Можно ли использовать несколько диодов для повышения допустимого напряжения? Какие есть ограничения у такого подхода?

Соединение диодов последовательно позволяет увеличить суммарное обратное напряжение, которое выдерживает цепь. Однако при этом возникают сложности с распределением напряжения между отдельными элементами — оно может распределяться неравномерно, что увеличивает риск преждевременного пробоя отдельного диода. Для решения этой проблемы применяют балансировочные резисторы и другие схемные меры, но это усложняет конструкцию и увеличивает потери.

Какие физические процессы приводят к пробою диода при превышении максимального напряжения?

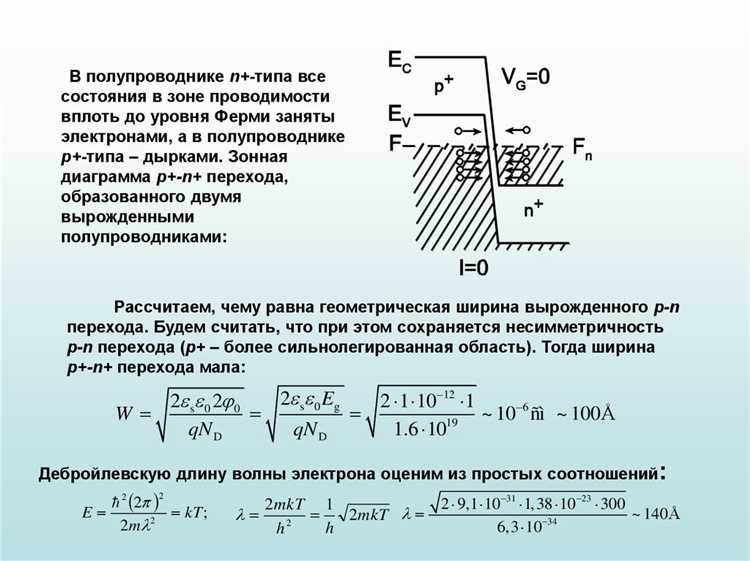

При высоком обратном напряжении в p-n переходе возникают сильные электрические поля, которые ускоряют носители заряда. Это вызывает лавинный или туннельный пробой, когда увеличивается ток через переход без ограничения. Лавинный пробой связан с ударной ионизацией, а туннельный — с квантовомеханическим эффектом пробивания барьера. Оба процесса приводят к разрушению структуры и выходу диода из строя, если напряжение продолжает расти.

Какие типы диодов лучше подходят для работы при высоких напряжениях и почему?

Для высоковольтных применений часто используют диоды с улучшенной конструкцией, например, диоды Шоттки с толстым переходом, диоды с расширенным слоем полупроводника или специально легированные структуры. Они отличаются повышенной стойкостью к пробою и меньшими токами утечки. Иногда применяют также диоды с интегрированными защитными элементами, которые уменьшают напряжение на переходе и повышают надёжность работы при больших напряжениях.

Почему диоды имеют ограничения при работе с высокими напряжениями?

Диоды устроены так, что при высоком напряжении увеличивается электрическое поле внутри полупроводникового перехода. Если это поле становится слишком сильным, возникает пробой — резкий рост тока, который может повредить структуру диода. Кроме того, при больших напряжениях повышается тепловая нагрузка, что ведёт к снижению надёжности и сокращению срока службы компонента.

Какие факторы влияют на максимально допустимое напряжение для диода и как можно повысить это значение?

Максимальное напряжение диода определяется несколькими характеристиками: толщиной и типом полупроводникового материала, качеством кристаллической решётки, а также конструкцией перехода p-n. Например, увеличение ширины области обеднения способствует более равномерному распределению поля и повышает напряжение пробоя. Кроме того, использование специальных технологий, таких как легирование и создание зон с пониженной концентрацией носителей, помогает увеличить устойчивость к высоким напряжениям. При этом важно учитывать, что повышение допустимого напряжения часто сопровождается увеличением времени восстановления и снижением скорости переключения.
