Для сборки рабочего лазера в домашних условиях потребуется диод, драйвер тока, радиатор, корпус и линза. Наиболее доступные лазерные диоды – из пишущих DVD-приводов, они обеспечивают мощность порядка 200–250 мВт и подходят для начальных экспериментов. Извлекать диод следует с осторожностью, избегая механических повреждений и статического электричества. Используйте антистатический браслет и пинцет с пластиковыми наконечниками.
Питание лазера необходимо стабилизировать. Напрямую подключать диод к источнику нельзя – он перегреется или сгорит от скачка тока. Рекомендуется использовать специализированный драйвер, рассчитанный на ток 200–300 мА. При отсутствии готового модуля его можно собрать на базе микросхемы LM317 с ограничением по току. Обязательно предусмотрите теплоотвод: даже маломощный лазер выделяет тепло, способное повредить диод.
Корпус лазера можно изготовить из алюминиевой трубки, обеспечив фиксацию диода и линзы с возможностью юстировки. Для фокусировки применяются акриловые или стеклянные линзы от лазерных указок, иногда – объективы от CD-приводов. От правильной настройки расстояния между линзой и диодом зависит эффективность фокусировки луча и точность прицеливания. Работу с лазером следует проводить в защитных очках с фильтрацией соответствующей длины волны.
Собранный модуль можно запитать от литий-ионного аккумулятора с понижающим преобразователем напряжения. Контролируйте нагрев, не превышайте допустимую мощность и всегда выключайте устройство вне работы. Домашний лазер не игрушка: излучение выше 5 мВт способно вызвать повреждение зрения. Для испытаний используйте матовые поверхности и избегайте зеркальных отражений.
Выбор типа лазера: диодный, твердотельный или газовый
При сборке лазера в домашних условиях важно выбрать источник излучения, соответствующий целям проекта, доступности компонентов и уровню подготовки. Три основных типа: диодный, твердотельный и газовый – различаются по конструкции, мощности и требованиям к обслуживанию.
Диодный лазер – наиболее простой вариант. Используются лазерные диоды от приводов DVD (650 нм) и Blu-ray (405 нм), способные выдавать мощность от 100 до 500 мВт. Для питания требуется стабильный источник тока с ограничением, например, драйвер на LM317. Теплоотвод обязателен, поскольку перегрев разрушает кристалл. Применение: гравировка, прожиг тонких материалов, эксперименты со светом.

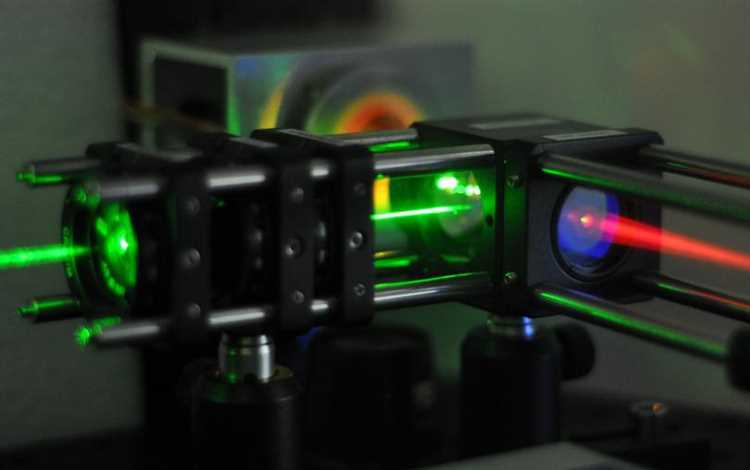

Твердотельные лазеры, например, на основе кристаллов Nd:YVO4 или Nd:YAG, дают мощность в диапазоне от 1 до 5 Вт, излучая инфракрасный свет (1064 нм), часто преобразуемый в видимый (532 нм) через нелинейные кристаллы (KTP). Они требуют накачки диодом, качественной оптики и юстировки. Безопасность критична: отражённый луч может нанести повреждение даже при кратком контакте с сетчаткой.
Газовые лазеры, например, гелий-неоновые (He-Ne) и СО2, имеют громоздкую конструкцию, высокое напряжение питания (до 20 кВ для He-Ne, до 25 кВ для СО2) и требуют вакуумных трубок. Они малопригодны для самостоятельной сборки из-за сложности изготовления и эксплуатации. Газовые лазеры используются в прецизионной оптике, резке и медицине, но редко в любительских целях.
Для большинства домашних проектов оптимален диодный лазер: он доступен, прост в монтаже и безопасен при соблюдении элементарных мер предосторожности. Твердотельные системы требуют точности и опыта. Газовые – вариант только для энтузиастов с лабораторными условиями и соответствующим оборудованием.

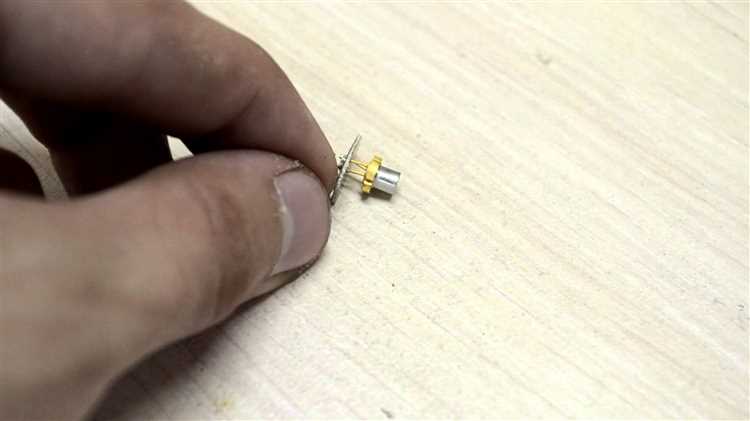

Где найти и как выбрать лазерный диод для сборки

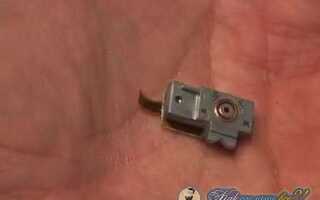

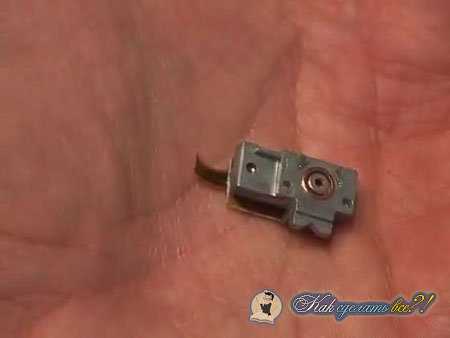

Оптимальный источник – демонтаж лазеров из старых DVD-приводов. В приводах DVD-RW (8x и выше) обычно используются диоды мощностью до 250 мВт, что подходит для прожига бумаги и пластика. Из Blu-ray приводов (особенно 6x–12x) можно извлечь диоды на 405 нм с мощностью 300–500 мВт, пригодные для высокоточной фокусировки и работы с фоточувствительными материалами.
Покупка новых диодов возможна на платформах типа AliExpress, eBay и специализированных магазинах вроде DTR’s Laser Shop. При выборе обращай внимание на рабочее напряжение, номинальный ток и длину волны. Для бытовых лазеров чаще всего выбирают красные (650 нм) или фиолетовые (405 нм) диоды. Зеленые лазеры требуют более сложной схемотехники и не рекомендованы для начинающих.
Избегай диодов без даташитов или с подозрительно заниженной ценой – это может быть восстановленный или нерабочий компонент. Проверь наличие защитного стекла и тип корпуса: диоды в TO-18 легче монтировать, но требуют теплоотвода. Оптимальной считается модель с выходной мощностью 200–500 мВт, рабочим током до 300 мА и длиной волны 405–650 нм. Важно использовать драйвер с токовой стабилизацией для защиты от перегрева и скачков напряжения.
Подбор драйвера и расчет параметров питания
Первый параметр – рабочий ток лазерного диода. Например, популярный диод типа 445 нм (M140) требует ток 1,2–1,6 А. Напряжение на нём при этом составляет около 4,5–5 В. Следовательно, драйвер должен обеспечивать стабильный ток в этом диапазоне с учётом падения напряжения на самом драйвере.
Рекомендуется использовать линейные или импульсные драйверы с возможностью ограничения тока. Например, драйвер типа AMC7135 подходит для маломощных диодов (до 350 мА), а для мощных – драйверы на базе LM317 с токозадающим резистором или специализированные модули типа X-Drive или SXD.
Расчёт питания начинается с выбора источника с запасом по мощности минимум на 30%. Для M140 при токе 1,5 А и напряжении 5 В мощность составит 7,5 Вт. Учитывая КПД драйвера (~85%), минимальная мощность блока питания должна быть не менее 9 Вт. Напряжение источника питания должно превышать напряжение диода минимум на 1–2 В для корректной работы драйвера. В этом случае подходит источник 7–8 В при токе не менее 2 А.
Необходим точный резистор для задания тока, если используется драйвер с ручной настройкой. Например, для LM317 расчёт производится по формуле: R = 1.25 / I, где I – желаемый ток в амперах. Для тока 1,5 А нужен резистор 0,83 Ом мощностью не менее 2 Вт.
Нельзя использовать нестабилизированные блоки питания – при колебаниях напряжения возрастает риск превышения максимально допустимого тока. Оптимальны импульсные модули с защитой по току и температуре.
Выбор и установка линзы для фокусировки луча
Для фокусировки лазерного луча в домашних условиях наиболее подходят линзы с малым фокусным расстоянием – от 3 до 10 мм. Оптимально использовать асферическую линзу из акрила или стекла с просветляющим покрытием. Асферика снижает аберрации и позволяет получить минимальное световое пятно, что критично при работе с мощными диодами.
Выбирая линзу, учитывай диаметр выходного отверстия лазера. Для диодов в корпусах типа TO-18 подойдут линзы диаметром 6–8 мм. При использовании диодов мощностью выше 1 Вт применяй линзы из кварцевого стекла – они выдерживают температуру и не деформируются.
Линзу фиксируй в резьбовой оптической оправе с возможностью микроподстройки. Минимальное расстояние от линзы до диода рассчитывается экспериментально: начни с 7 мм и медленно изменяй положение, пока не достигнешь наименьшего пятна на тестовой поверхности. Используй черную матовую бумагу для оценки фокуса – пятно должно быть четким, без ореолов.
После настройки зафиксируй оправу с помощью фиксатора резьбы или контргайки. Не используй клей – он может повредиться от нагрева. При необходимости сделай радиаторную платформу для линзы из алюминия, если оправа контактирует с мощным источником.
Организация системы охлаждения для лазерного модуля
Для стабильной работы лазерного модуля мощностью от 1 Вт и выше требуется эффективное охлаждение, предотвращающее перегрев полупроводникового излучателя. Температура кристалла не должна превышать 60 °C, иначе снижается срок службы и стабильность выходной мощности.
Наиболее доступный вариант – использование алюминиевого радиатора с термоконтактной пастой. Площадь радиатора должна составлять не менее 100 см² на каждый ватт мощности. Например, для модуля 2,5 Вт подойдет радиатор размером 100×250 мм с продольными ребрами.
Принудительное воздушное охлаждение реализуется установкой кулера на 12 В. Подходит малошумный вентилятор диаметром 80–120 мм, создающий поток не менее 30 CFM. Он должен быть ориентирован так, чтобы поток воздуха проходил сквозь ребра радиатора, а не вдоль них.
Для мощных модулей от 5 Вт рекомендуется жидкостное охлаждение. Используется водоблок, аквариумный насос производительностью от 200 л/ч и радиатор с кулером от компьютерной СВО. Вода должна циркулировать по замкнутому контуру с добавлением антикоррозионной присадки или автомобильного антифриза.
Контроль температуры осуществляется термодатчиком, установленным на корпус лазера. Подключение к микроконтроллеру или термостату позволяет автоматически регулировать скорость вращения вентилятора или включение насоса при достижении заданного порога.
Все соединения должны быть герметичны. Для водяного охлаждения предпочтительны силиконовые шланги внутренним диаметром 8–10 мм с хомутами. Важно избегать перегибов трубок и завоздушивания системы.
При запуске системы следует убедиться в стабильной циркуляции и отсутствии вибраций. Охлаждение должно быть активным до полного выключения лазера, чтобы исключить тепловой удар по кристаллу.
Сборка корпуса и размещение компонентов
Корпус лазера изготавливается из алюминиевого профиля с толщиной стенок не менее 2 мм для обеспечения жесткости и отвода тепла. Размеры корпуса рассчитываются исходя из длины лазерного диода, радиатора и системы охлаждения, с запасом в 10-15 мм по каждой стороне для удобства монтажа. Для крепления диода используется алюминиевая монтажная пластина толщиной 3 мм, закрепленная винтами М2 с пружинными шайбами для равномерного прижима и предотвращения вибраций.
Оптические элементы располагаются на одном уровне с лазерным диодом, с расстоянием между диодом и коллиматорной линзой не более 5 мм, чтобы минимизировать рассеяние луча. Линза фиксируется в оправе с резиновыми уплотнителями для предотвращения смещения при вибрациях. Для точной настройки угла наклона линзы используется тонкая регулировочная шайба толщиной 0,2 мм.
Теплоотвод организован с помощью медного радиатора площадью не менее 50 см², закрепленного термопастой с теплопроводностью выше 4 Вт/(м·К). Радиатор крепится к корпусу винтами М3 с усилием затяжки 0,5 Н·м. Для стабилизации температуры применяется миниатюрный вентилятор 40×40 мм с оборотами 5000 об/мин, установленный на боковой стенке корпуса с отверстием диаметром 42 мм для оптимальной циркуляции воздуха.

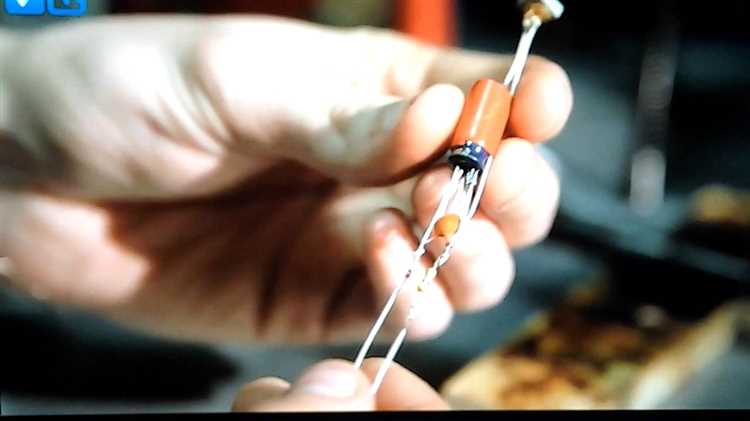

Подключение лазера к источнику питания и проверка полярности
Для питания лазерного диода необходим стабилизированный источник с напряжением, соответствующим техническим характеристикам модуля. Обычно рабочее напряжение лазеров составляет от 3 В до 5 В, а ток – не выше 100–150 мА.
- Используйте мультиметр в режиме прозвонки диодов, чтобы точно выявить полярность. Красный щуп подключайте к предполагаемому аноду, черный – к катоду. При правильной полярности мультиметр покажет падение напряжения около 1.5–2 В.
- Подключайте лазер к источнику питания через ограничительный резистор, рассчитанный по формуле R = (U_ист — U_лаз) / I_лаз, где U_ист – напряжение источника, U_лаз – рабочее напряжение лазера, I_лаз – максимальный ток.
- Начинайте подачу питания с минимального напряжения, постепенно увеличивая до рабочего уровня, контролируя ток мультиметром.
- Запрещено менять полярность при подключении. Неправильное подключение приведет к мгновенному выходу лазера из строя.
Для дополнительной защиты можно использовать стабилизатор тока или специализированный драйвер лазера, обеспечивающий плавное регулирование тока и предотвращение перенапряжения.
Меры безопасности при работе с самодельным лазером
Лазерное излучение, даже низкой мощности, способно вызвать серьёзные повреждения глаз и кожи. При сборке и эксплуатации самодельного лазера строго соблюдайте следующие рекомендации:
- Используйте защитные очки с фильтрами, соответствующими длине волны лазера. Очки должны иметь маркировку и подтверждённый коэффициент защиты.
- Никогда не направляйте луч на глаза, включая собственные. Избегайте отражённых лучей от зеркал, металлических и блестящих поверхностей.
- Ограничьте доступ к рабочему месту посторонним, особенно детям и животным, чтобы исключить случайные попадания луча.
- Используйте непрозрачные защитные кожухи и экраны, препятствующие рассеиванию луча за пределы рабочей зоны.
- Работайте в помещении с приглушённым светом для лучшего контроля за направлением и интенсивностью луча.
- Обеспечьте хорошую вентиляцию, так как некоторые лазерные диоды при перегреве выделяют вредные вещества.
- Перед включением проверяйте исправность всех компонентов, особенно электрических соединений и системы охлаждения.
- Не экспериментируйте с увеличением мощности сверх рекомендованных параметров без соответствующих средств защиты и знаний.
- При работе с источниками питания соблюдайте меры электробезопасности: используйте стабилизаторы, предохранители и изолированные инструменты.
- Храните лазер и комплектующие в недоступном для посторонних месте, маркируйте устройство предупреждающими знаками.
Нарушение этих правил увеличивает риск необратимого повреждения зрения и возникновения пожара. Самодельный лазер – источник повышенной опасности, поэтому ответственность за безопасность лежит полностью на создателе и пользователе.
Вопрос-ответ:
Какие основные компоненты нужны для сборки лазера дома?
Для создания лазера в домашних условиях понадобятся несколько ключевых элементов: лазерный диод или газоразрядная трубка, источник питания с регулируемым напряжением, оптические элементы — например, линзы и зеркала, а также корпус для фиксации деталей. Помимо этого, потребуется система охлаждения для предотвращения перегрева и средства безопасности, такие как защитные очки.
Какие меры безопасности нужно соблюдать при сборке и использовании домашнего лазера?
Лазер может представлять опасность для глаз и кожи, поэтому обязательно используйте специальные очки с защитой от нужной длины волны. Работайте в хорошо проветриваемом помещении и избегайте направлять луч на людей или животных. Также следует внимательно подбирать источник питания, чтобы избежать коротких замыканий и перегрева. Никогда не оставляйте работающий лазер без присмотра.
Можно ли использовать обычные светодиоды вместо лазерных диодов для создания лазера?
Обычные светодиоды не подходят для создания настоящего лазера, так как они излучают свет рассеянно, а не когерентно, как лазерные диоды. Для эффекта лазерного луча необходим источник с узким и направленным излучением, что достигается именно за счет специфической конструкции лазерного диода.
Как настроить оптическую систему лазера для получения четкого и стабильного луча?
Для правильной настройки следует тщательно разместить и отрегулировать зеркала и линзы так, чтобы луч проходил по центру оптической оси и не рассеивался. Важно добиться правильного расстояния между элементами, а также закрепить все детали, чтобы исключить вибрации и смещения. Иногда помогает постепенная подстройка с помощью микрометрических креплений.
Какие сложности могут возникнуть при самостоятельной сборке лазера, и как их избежать?
Основные трудности связаны с точным позиционированием оптических компонентов, подбором подходящего питания и управлением температурой. Ошибки в сборке могут привести к слабому или нестабильному излучению, перегреву и даже поломке элементов. Чтобы избежать проблем, рекомендуют внимательно изучить схему, использовать регулируемый источник питания и обеспечить эффективное охлаждение.
