Картон – доступный, лёгкий и прочный материал, который позволяет собирать простейшие механизмы с подвижными элементами. Он подходит для создания действующих моделей: шестерёнок, рычагов, кулачков и передач. При правильной конструкции такие устройства способны демонстрировать базовые принципы механики, полезные в обучении и моделировании.
Для сборки механизма потребуется плотный гофрокартон толщиной не менее 3 мм, канцелярский нож, линейка, клей ПВА или термоклей, а также деревянные шпажки или зубочистки для осей. Использование циркуля и шила позволяет повысить точность при разметке и сборке. Особенно важно следить за соосностью отверстий и плотностью посадки вращающихся элементов.

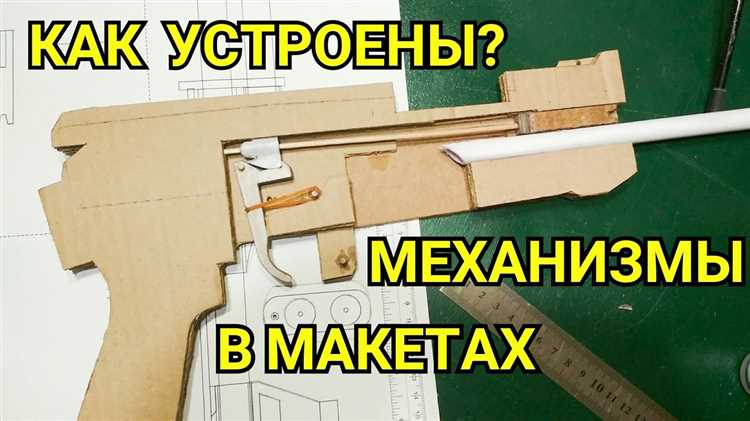

Механизмы из картона делятся на линейные и вращательные. Например, механизм с эксцентриком может преобразовывать вращательное движение ручки в возвратно-поступательное движение рычага. Шестерёнчатые передачи можно собрать из нескольких круглых заготовок с зубьями, вырезанными по шаблону. Для повышения надёжности детали рекомендуется проклеивать в два слоя или усиливать с внутренней стороны спичками.
Перед началом сборки следует продумать принцип работы конструкции и выполнить точный чертёж. Ошибки на этапе проектирования могут привести к перекосам и заеданиям, особенно при сборке с неподходящими материалами. Оптимальное решение – собрать пробную модель в масштабе 1:1 из чернового картона, а затем перейти к финишной сборке.
Как выбрать подходящий тип механизма для изготовления из картона
Выбор типа механизма зависит от функциональности, сложности сборки и доступных материалов. Если цель – продемонстрировать принципы движения, подойдут простые системы с передачей вращения или возвратно-поступательным движением. Для более сложных проектов предпочтительны комбинированные механизмы с несколькими степенями свободы.
Рассмотрите назначение конструкции. Для учебных моделей выбирайте зубчатые передачи, рычажные и кулачковые механизмы – они хорошо демонстрируют законы механики и легко поддаются сборке из плотного картона толщиной 1,5–3 мм. Если важна эстетика и точность, предпочтительны кривошипно-шатунные и планетарные системы. Они требуют точной разметки и качественного соединения элементов.
Оцените подвижность. Если требуется постоянное движение (например, маховик или вентилятор), подойдут механизмы с непрерывной передачей момента. Для моделей с цикличным действием – блоки с возвратными пружинами или гравитационным возвратом.
Учитывайте устойчивость к нагрузке. Простые шарнирные соединения подходят для лёгких моделей. Для нагрузочных – используйте усиленные оси (шпажки, деревянные шпильки) и ограничители хода из плотного картона или пластиковых втулок.
Перед выбором изучите чертежи и проверенные схемы: кривошипно-шатунный механизм, кулисный, качающийся рычаг, кулачково-рычажный узел. Это позволит заранее оценить требования к деталям и избежать ошибок при вырезании и сборке.
Необходимые инструменты и материалы для создания картонного механизма
Для работы потребуется гофрированный картон средней плотности толщиной от 3 до 5 мм. Лучше использовать картон от упаковок бытовой техники или мебели – он прочнее и держит форму. Избегайте картона с ламинированной поверхностью: он плохо склеивается.
Канцелярский нож с острым лезвием обязателен для точной резки. Для сложных деталей используйте скальпель или нож с тонким лезвием. Запасные лезвия держите под рукой – тупой нож рвёт края.
Металлическая линейка длиной 30 см поможет при прямолинейной резке. Пластиковая линейка непригодна – соскальзывает и деформируется под ножом. Углы и окружности удобно чертить с помощью чертёжного угольника и циркуля.
Клей ПВА подойдёт для склеивания плоских элементов. Для соединений, подверженных нагрузке, используйте термоклей (клеевой пистолет) – он быстро схватывается и не деформирует картон. Учитывайте, что термоклей неудобен для мелких деталей.
Шило или тонкий гвоздь пригодятся для прокалывания отверстий под оси и соединения. В качестве осей подойдут деревянные шпажки или коктейльные трубочки. Для создания подвижных соединений используйте проволоку диаметром до 1 мм.
Картонные втулки от бумажных полотенец подойдут для создания цилиндров и шестерён. Для усиления конструкции используйте зубочистки или спички как распорки внутри деталей.
Маркер или тонкий карандаш необходим для нанесения разметки. Избегайте фломастеров – они размокают и деформируют картон.
Подготовка чертежей и шаблонов деталей из картона
Для точной сборки картонного механизма необходимо заранее подготовить чертежи всех элементов в масштабе 1:1. Используйте миллиметровую бумагу или векторный редактор (например, Inkscape или CorelDRAW) для построения деталей с учетом припусков на сгибы и соединения.
Определите тип соединений: если детали будут склеиваться встык – добавьте усиленные грани; при использовании пазов – точно рассчитайте зазоры с учетом толщины картона (обычно от 1 до 3 мм).
Толщина картона влияет на посадку деталей. При работе с гофрокартоном учитывайте внутренние пустоты – для подвижных элементов предпочтительнее использовать переплетный или пивной картон, он сохраняет форму при нагрузке.
Проверьте подвижные элементы: оси, шестерни, рычаги. Для зубчатых передач используйте формулы расчета модуля и количества зубьев. Нарисуйте окружности вписывания и наружные границы зубьев вручную или с помощью генераторов (Gear Generator, EvoluteTools).
Перед вырезанием сделайте пробную распечатку на обычной бумаге и соберите макет насухо. Это поможет выявить ошибки в размерах и сочленениях до окончательной разметки на картоне.
Используйте плотную подложку при обводке шаблонов: линейка, металлический угольник и острый нож обеспечат ровные линии и точную подгонку. Каждый шаблон подписывайте и указывайте направление сгиба, если оно предусмотрено конструкцией.
Техника вырезания и сгибания картонных элементов
Чтобы избежать растрескивания картона при сгибании, предварительно сделайте биговку. Проведите неострым предметом (например, пустой шариковой ручкой) вдоль линии сгиба по линейке, не прорезая слой. При использовании гофрокартона биговку выполняйте по верхнему слою, где проходят гофры, чтобы получить чёткий сгиб без повреждения структуры.
Сгиб выполняйте медленно, придерживая обе стороны линии. Для прямых углов используйте металлический уголок или деревянный брусок в качестве направляющей. Изгибы малых радиусов проще формировать на цилиндрических объектах – например, прижимая картон к трубе нужного диаметра.
Если требуется высокая точность, нумеруйте элементы и наносите метки сгиба карандашом. Никогда не используйте воду или пар – влажный картон теряет форму и прочность. Работайте только с сухим и ровным материалом без видимых повреждений.

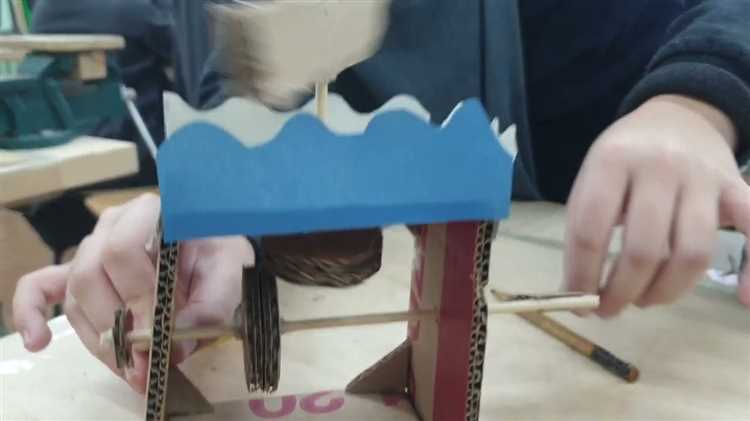

Сборка движущихся узлов и соединений без использования клея
Для создания подвижных соединений из картона без клея применяются штифтовые, осевые и зацепляющие конструкции. Основной принцип – использование силы трения, гибкости материала и точного подгона деталей.
Оси изготавливаются из зубочисток, деревянных шпажек или скрученных бумажных трубочек. В местах вращения важно предусмотреть втулки – кольца из плотного картона, позволяющие элементам свободно вращаться без люфта. Внутренний диаметр втулки должен соответствовать диаметру оси с минимальным зазором.
Для фиксации оси применяются стопорные элементы – прорези или зажимы из того же картона. Например, концы оси можно расплющить и вставить в продольные пазы, чтобы исключить выскальзывание при вращении.
Шарнирные соединения удобно реализовать с помощью гибких перемычек из тонкого картона. Их закрепляют с двух сторон прорезями, создавая эффект подвижной петли. Такой подход особенно эффективен для имитации коленчатых сочленений или рычажных механизмов.
Для зацеплений применяются фигурные выступы и замковые соединения. Например, детали с Г-образными или Т-образными концами вставляются в прорези, а затем поворачиваются на 90 градусов, обеспечивая фиксацию и подвижность одновременно.
Все детали должны быть предварительно размечены и вырезаны с высокой точностью. Неровности приводят к заеданиям и нестабильной работе механизма. Использование циркуля, ножа и металлической линейки повышает качество сборки.
Картонажные соединения требуют предварительной примерки. Перед окончательной установкой рекомендуется провести тест на вращение и амплитуду хода узла, чтобы исключить необходимость повторной доработки.
Применение клеевых и крепёжных соединений для прочности конструкции
Для усиления прочности картонных механизмов оптимально использовать комбинированный подход: клеевые соединения дополнять точечными креплениями. Клей ПВА обеспечивает надежное сцепление при соединении больших плоскостей, но плохо выдерживает динамические нагрузки и изгибы. В местах с высокой нагрузкой рекомендуется использовать секундный клей на основе цианоакрилата, который быстро схватывается и обеспечивает жесткость соединения.
Совет: Перед нанесением клея поверхности необходимо тщательно обезжирить и просушить, чтобы избежать ослабления сцепления. Наносите клей тонким слоем, чтобы избежать размокания картона.
Для механических креплений лучше всего подходят тонкие металлические скобы или пластиковые хомуты. Они удерживают элементы под нагрузкой, предотвращая расслоение. В узлах с вращающимися частями или подвижными соединениями используйте небольшие металлические заклёпки или миниатюрные шурупы с шайбами, чтобы снизить риск разрушения картона.
Важно: При использовании крепежа следует предварительно прокладывать прокладки из плотного картона или фетра, чтобы предотвратить повреждение материала и распределить нагрузку.
Для повышения общей жесткости конструкции рекомендуется сочетать клеевые полосы с дополнительными креплениями через каждые 5–7 сантиметров. Это позволит избежать деформаций при эксплуатации и увеличит срок службы механизма.
Проверка работоспособности механизма и устранение неполадок
Для оценки правильной работы картонного механизма выполните последовательную проверку всех движущихся частей и соединений. Начните с визуального осмотра на предмет деформаций, повреждений или заеданий.
- Проверьте свободный ход элементов: рычаги и шестерёнки должны двигаться без чрезмерного сопротивления и клина.
- Убедитесь в отсутствии перекосов – детали должны сохранять ось движения, без смещения или люфта.
- Оцените прочность соединений: клеевые швы и крепления должны выдерживать нагрузку без расслоения картона.
Если механизм не движется плавно или заедает, выполните следующие действия:
- Слегка подкрутите или поправьте крепления, обеспечив оптимальный баланс между плотностью фиксации и свободой движения.
- Удалите лишний клей или излишки картона, препятствующие скольжению деталей.
- При обнаружении влажности или размягчения картона – просушите детали при комнатной температуре, избегая прямого нагрева.
- Если зубья шестерёнок стираются или повреждены, замените их новыми, вырезанными с точной геометрией.
- Для снижения трения нанесите тонкий слой воска или парафина на контактные поверхности.
После устранения неполадок повторно проверьте механизм, прокручивая все узлы в полном диапазоне движения. Отсутствие заеданий и стабильное возвращение элементов в исходное положение укажет на исправную работу.
Вопрос-ответ:
Какие материалы нужны для создания механизма из картона?
Для изготовления механизма из картона понадобятся плотный картон, ножницы или канцелярский нож, клей (лучше ПВА или горячий клей), линейка, карандаш, а также детали для соединения — например, скрепки, зубочистки или шпажки. Дополнительно можно использовать резинки или бусинки для подвижных элементов.
Как сделать подвижные соединения в картонном механизме, чтобы детали не ломались?
Для подвижных соединений лучше всего использовать небольшие металлические или пластиковые шпажки, которые продеваются через отверстия в деталях. Отверстия нужно делать чуть больше диаметра шпажки, чтобы обеспечить свободу движения. Чтобы детали не ломались, края отверстий можно укрепить полосками из более плотного картона или клея. Также важно аккуратно вырезать детали, чтобы избежать заусенцев.
Можно ли сделать сложный механизм из картона, который будет выполнять несколько действий?
Да, создать сложный механизм из картона реально, если правильно продумать последовательность движений и использовать несколько видов соединений и рычагов. Например, можно собрать систему из нескольких шестерёнок, рычагов и тяг, которая будет передавать движение от одного элемента к другому. Однако такие модели требуют тщательной подготовки чертежей и точного вырезания деталей, а также аккуратной сборки, чтобы все части двигались плавно.
Как избежать деформации картона при сборке механизма?
Чтобы избежать деформации, выбирайте картон средней или высокой плотности. Перед сборкой стоит слегка прогладить детали, чтобы убрать волны и заломы. При склеивании наносите клей тонким слоем и старайтесь не допускать избытка влаги, которая может размягчить картон. Также лучше делать паузы между этапами сборки, чтобы клей хорошо высох и детали укрепились.
Какие простые механизмы из картона можно сделать для детского творчества?
Для детского творчества отлично подходят простые механизмы, такие как вращающиеся колесики, рычаги, качели или катапульта. Все они легко собираются из нескольких деталей и наглядно показывают основы механики. Такие проекты помогают понять, как работают передаточные устройства и движения, а также развивают мелкую моторику и воображение.
Какие инструменты понадобятся для создания механизма из картона своими руками?
Для изготовления механизма из картона понадобятся обычные канцелярские принадлежности: острый нож или ножницы для точной резки деталей, линейка для измерений, карандаш для разметки, а также клей (лучше всего ПВА или моментальный) для скрепления частей. Иногда полезно использовать зубочистки или спички для создания осей и соединений, а также резинки или нитки для подвижных элементов. Если есть возможность, можно взять сверло или пробойник для аккуратных отверстий.
