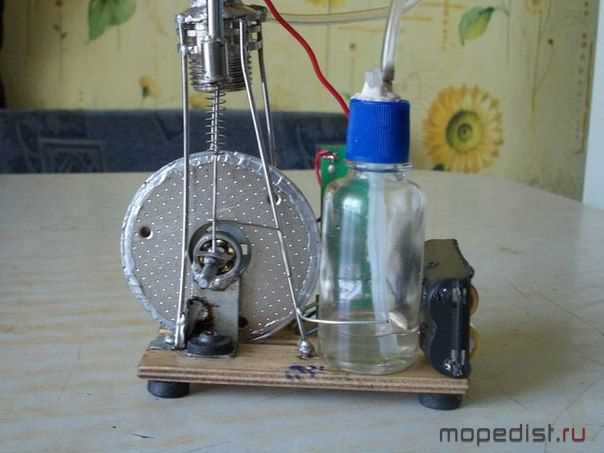

Сборка мотора своими руками требует точности, внимательности и технических знаний. Эта задача посильна, если есть доступ к рабочему месту, необходимым инструментам и понимание принципов работы двигателя. В этой инструкции будет описан процесс сборки четырёхтактного бензинового мотора внутреннего сгорания с рабочим объёмом до 200 см³.
Перед началом работ необходим комплект деталей: блок цилиндров, коленчатый вал, поршневая группа, распределительный вал, клапанный механизм, прокладки, крепёж. Инструменты: динамометрический ключ, щупы, съёмники, штангенциркуль, микрометр, чистая ветошь, обезжириватель. Нельзя начинать сборку, не проверив износ сопряжённых поверхностей и не подготовив все детали к установке.
Ключевая рекомендация – придерживаться допусков производителя. Например, зазор между поршнем и цилиндром должен быть в пределах 0,03–0,05 мм, а натяг подшипников коленвала – строго по спецификации. Любое отклонение приведёт к неправильной работе мотора или его поломке в первые часы эксплуатации.
Сборка должна производиться в чистом помещении. Даже микроскопические частицы пыли в подшипниках или на зеркале цилиндра вызывают преждевременный износ. Все детали перед установкой необходимо обезжирить и смазать моторным маслом. Прокладки не допускаются к повторному использованию – замена обязательна.
Выбор подходящего двигателя для сборки
Если задача – собрать мотор внутреннего сгорания, оптимальным выбором станет одноцилиндровый четырёхтактный бензиновый двигатель объёмом 50–125 см³. Он прост в конструкции, доступен в запчастях и не требует сложной электроники. Примеры: Lifan 152F (98 см³, 6.5 л.с.) или Zongshen 154FMI.

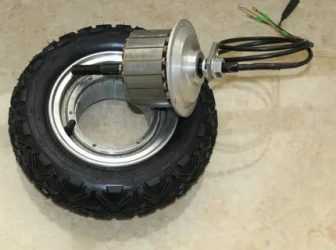

Для электрических проектов рекомендуется мотор постоянного тока с редуктором на 24–48 В и мощностью 500–1000 Вт. Такие модели широко используются в электровелосипедах и скутерах. Хорошие варианты: MY1020 (1000 Вт, 48 В) или Unite MY1016Z3.
Перед покупкой нужно учитывать следующие параметры:
- Назначение: транспорт, станок, генератор и т.д.
- Габариты: должен встраиваться в проектируемую раму или корпус
- Тип охлаждения: воздушное проще и дешевле, водяное – эффективнее при высоких нагрузках
- Совместимость с редуктором или коробкой передач
- Наличие запчастей и документации
Не стоит брать двигатели от старой бытовой техники без маркировки – подбор деталей и настройка займут слишком много времени. Лучший выбор – новые или контрактные моторы с известными характеристиками и поддержкой в виде схем и мануалов.

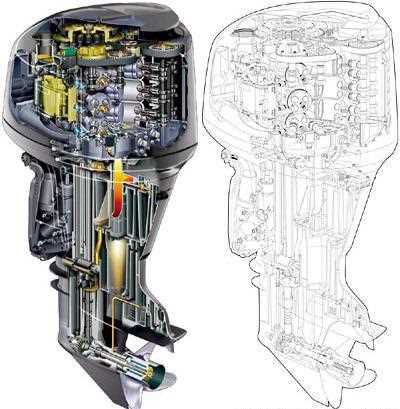

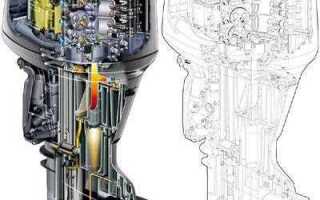

Разборка донора и оценка состояния деталей
Перед разборкой убедитесь, что двигатель полностью остыл и отсоединён от всех систем: топливной, охлаждающей, электропроводки. Слейте все жидкости – масло, антифриз, топливо. Работайте в чистом, хорошо освещённом помещении, все элементы выкладывайте по порядку.
Снимите навесное оборудование: стартер, генератор, впускной и выпускной коллекторы. Обратите внимание на крепления – трещины, износ резьбы указывают на необходимость замены. Демонтируйте ГБЦ, проверяя плоскость поверхности линейкой и щупом. Допустимое отклонение – не более 0,05 мм на 100 мм длины.
После снятия клапанной крышки осмотрите распредвалы. Задиры, синева от перегрева, износ кулачков – причины для замены. Проверьте люфт в подшипниках. Коленвал извлекается после снятия масляного поддона и коренных крышек. Измерьте радиальный и осевой люфт – пределы допусков указаны в сервис-мануале конкретного двигателя.
Поршни и шатуны проверяются на трещины, овальность юбки (не более 0,05 мм), износ колец. Если кольца залегли или края имеют сколы – необходима замена. Гильзы цилиндров измеряются нутромером – отклонения по диаметру более 0,1 мм означают необходимость расточки.
Оцените состояние маслонасоса: разборка и замер зазоров между шестернями и корпусом. При превышении 0,15 мм насос теряет эффективность. Водяная помпа проверяется на люфт подшипника и течи через сальник. Обнаружение люфта – повод к замене.
Фиксируйте каждую деталь, делайте фото до и после снятия. Пронумерованные контейнеры исключат путаницу при сборке. Оценка деталей должна основываться на замерах – визуальный осмотр недостаточен.
Очистка и подготовка компонентов к сборке
Перед сборкой мотора необходимо обеспечить максимальную чистоту всех деталей. Загрязнения, остатки масла и металлическая стружка могут привести к быстрому износу и поломке узлов.
- Разберите все узлы, удалите старые прокладки и уплотнения. Используйте пластиковый или деревянный скребок, чтобы не повредить посадочные поверхности.
- Промойте металлические детали в керосине или специализированном очистителе для двигателя. Избегайте использования агрессивных растворителей на алюминиевых элементах.
- После промывки продуйте все детали сжатым воздухом, особенно каналы масляной системы, чтобы удалить остатки жидкости и пыль.
- Очистите резьбовые соединения от старого герметика и нагара с помощью щеток из латуни или меди. Для мелких резьб – зубочистка или тонкий шиловидный инструмент.
- Проверьте плоскости головки блока и блока цилиндров на наличие микротрещин и искривлений. Используйте металлическую линейку и щупы толщиной от 0,05 мм.
- Масляный насос, каналы и фильтры промываются отдельно. Обязательно удалите отложения с магнитных пробок и сеток.
- Подшипники, втулки и другие трущиеся элементы протираются безворсовыми салфетками, затем смазываются маслом, рекомендованным для данного типа двигателя.
- После очистки не прикасайтесь к рабочим поверхностям руками – используйте перчатки. Это исключит попадание пота и жиров, вызывающих коррозию.
Все подготовленные компоненты следует размещать на чистой неметаллической поверхности и накрывать технической тканью или пленкой до начала сборки. Недопустимо хранение деталей вблизи источников пыли и влаги.
Пошаговая сборка цилиндропоршневой группы
Установку начни с проверки зазоров между поршневыми кольцами и канавками на поршне. Замерь зазоры щупом: для компрессионных колец – 0,03–0,07 мм, для маслосъемного – 0,02–0,06 мм. Если зазоры выходят за пределы – замени кольца или поршень.
Вставь кольца в цилиндр и проверь тепловой зазор в замках. Минимум – 0,2 мм для верхнего компрессионного, максимум – 0,5 мм. Используй напильник для подгонки при необходимости. Кольца устанавливай маркировкой вверх, разверни замки под углом 120° друг к другу.
Очисть зеркало цилиндра от нагара и грязи, проверь на наличие царапин. При глубине повреждений свыше 0,1 мм необходим хонинг или замена гильзы. Нанеси тонкий слой моторного масла на стенки цилиндра перед установкой поршня.
Проверь соответствие метки на поршне (обычно стрелка) направлению к выпуску. Надень кольца с помощью расширителя, избегая перекоса. Установи поршень в цилиндр через направляющую оправку, аккуратно вбивая рукояткой деревянного молотка.
Предварительно установи шатун на коленвал, проверь посадку вкладышей. Очисти шейки и внутренние поверхности. Затяжку болтов производи в два этапа: первый – моментом 20–25 Н·м, второй – доворот на 60–90°, строго по мануалу. Используй динамометрический ключ.
После установки проверь свободный ход коленвала вручную. Не должно быть заеданий или чрезмерного усилия. Прокручивание должно быть равномерным. Отклонения указывают на перекос или загрязнение – разборка обязательна.
Настройка системы зажигания и подачи топлива
Установите зажигание с точным выставлением угла опережения. Для карбюраторных моторов используйте стробоскоп: метка на маховике должна совпадать с контрольной при 3000 об/мин. На классических системах зажигания угол опережения регулируется поворотом прерывателя-распределителя. При использовании электронного модуля заранее установите заводские параметры в блоке управления.
Зазор между контактами свечей должен составлять 0,7–0,9 мм. Проверяйте искру на каждой свече при помощи разрядника: стабильная голубая искра – признак исправной системы. Для инжекторных двигателей проверьте сигнал с датчика коленвала и работу катушек зажигания. При малейших перебоях замените элементы.
Подача топлива настраивается после проверки герметичности всех соединений. Для карбюратора отрегулируйте уровень топлива в поплавковой камере по техническому паспорту. При избыточной подаче смесь будет переобогащённой, что приведёт к неравномерной работе и закопчённым свечам. Регулировку смеси производите винтами качества и количества на прогретом моторе при стабильных оборотах.
В инжекторных системах проверьте давление в рампе – оно должно соответствовать значению, указанному производителем (обычно 3–4 бара). Используйте манометр, подключённый к диагностическому штуцеру. Если давление нестабильно – проверьте регулятор давления и топливный насос.
После всех настроек проведите тестовый запуск. Двигатель должен запускаться без задержек, работать устойчиво на холостых и адекватно реагировать на резкое открытие дросселя. Проверьте выхлоп – наличие черного дыма сигнализирует о переобогащении смеси, белого – о попадании охлаждающей жидкости в цилиндры.

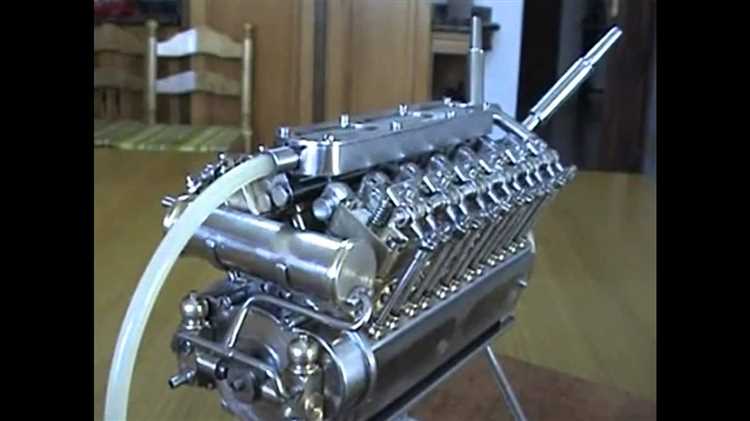

Проверка собранного мотора перед запуском
Перед первым запуском собранного мотора обязательно проверьте уровень и качество масла – оно должно соответствовать спецификациям двигателя и быть залито до контрольной метки. Внимательно осмотрите места стыков прокладок и уплотнений на предмет подтеков. Убедитесь, что все болты затянуты с моментом, указанным в технической документации, особенно на головке блока и поддоне.
Проверьте свободный ход коленчатого вала вручную, вращая его на несколько оборотов. При наличии заеданий или посторонних шумов разберите узлы и устраните неисправности. Осмотрите шатуны и поршни на предмет зазоров и правильной установки, сравните с заводскими допусками.
Проверьте состояние системы смазки: убедитесь в отсутствии блокировок масляных каналов, а также в правильном подключении масляного насоса и фильтра. При возможности проведите тест давления масла с помощью манометра, давление должно соответствовать нормам для холостого хода.
Перед подачей топлива промойте топливную систему и проверьте работу карбюратора или форсунок, чтобы избежать гидроудара или неправильного смесеобразования. Проверьте состояние системы зажигания – свечи должны быть правильно установлены и иметь рекомендуемый зазор, высоковольтные провода без повреждений.
Наконец, подключите аккумулятор и проведите тестовый запуск с минимальными нагрузками, контролируя температуру и давление масла, а также отсутствие вибраций и посторонних звуков. Отключите двигатель, осмотрите на предмет протечек и повторите проверку всех систем.
Вопрос-ответ:
Какие инструменты понадобятся для самостоятельной сборки мотора?
Для сборки мотора понадобятся базовые слесарные инструменты: набор ключей, отвертки разных размеров, динамометрический ключ, пассатижи, а также специализированные приспособления — например, приспособления для установки колец поршней, съемники подшипников и микрометр для точных измерений. Кроме того, важно иметь чистое рабочее место и средства для обезжиривания деталей.
С чего лучше начать сборку мотора и на что обратить внимание в первые этапы?
Начинать сборку следует с подготовки и осмотра всех деталей. Нужно проверить их на наличие дефектов, тщательно очистить и смазать поверхности, которые будут контактировать. Затем приступают к установке поршней в цилиндры — важно аккуратно устанавливать поршневые кольца и следить за правильным направлением. На этом этапе не стоит торопиться, поскольку от точности зависит дальнейшая работа мотора.
Как контролировать зазоры и подгонять детали мотора во время сборки?
Зазоры проверяют с помощью щупов и микрометра, замеряя расстояния между сопрягаемыми элементами, например, между шатуном и коленчатым валом или между вкладышами и крышками подшипников. При необходимости подгоняют детали с помощью шаберов или шлифовальных материалов. Важно придерживаться заводских допусков, указанных в технической документации, чтобы избежать повышенного износа или поломки.
Какие основные ошибки допускают при сборке мотора своими руками и как их избежать?
Одной из частых ошибок является неправильная установка поршневых колец — неправильное положение приводит к снижению компрессии и масляному расходу. Еще часто не уделяют внимания чистоте деталей, что ведет к преждевременному износу. Также ошибка — неравномерное затягивание болтов головки блока, что может вызвать протечки. Избежать проблем помогает тщательная подготовка и внимательное выполнение каждого шага без спешки.
Какие рекомендации по смазке и проверке мотора после сборки?
Перед запуском важно тщательно смазать все движущиеся части, особенно подшипники и цилиндры, используя рекомендованные производителем масла и смазки. После сборки желательно прокрутить мотор вручную, чтобы убедиться в отсутствии заклиниваний. При первом запуске следует использовать специальное масло для обкатки и избегать больших нагрузок, пока детали не притрутся друг к другу.
