Как сделать обратный клапан своими руками

Обратный клапан – это устройство, позволяющее жидкости или газу двигаться только в одном направлении. Он широко используется в водопроводных системах, отоплении, системах вентиляции и насосах. Готовые клапаны доступны в магазинах, но зачастую для нестандартных условий проще и дешевле изготовить его самостоятельно.

Для изготовления простейшего обратного клапана в домашних условиях подойдёт пластиковая трубка, шарик от подшипника диаметром 8–10 мм, пружина средней жёсткости и пара сантехнических фитингов. Шарик будет выполнять функцию запорного элемента, а пружина – возвращать его в исходное положение при отсутствии давления. Фитинги позволят собрать конструкцию без сварки или пайки.

Важно учитывать диаметр трубопровода и давление рабочей среды. Для воды под давлением до 3 атмосфер подойдут пластиковые или латунные компоненты. Если клапан предназначен для вертикальной установки, можно обойтись без пружины, полагаясь на вес шарика. В горизонтальной конфигурации пружина обязательна, иначе возможен обратный ток жидкости при малом перепаде давления.

Перед сборкой необходимо убедиться в герметичности всех соединений. Силиконовый герметик или фум-лента помогут устранить возможные протечки. После установки рекомендуется протестировать клапан: подать воду под напором, а затем перекрыть подачу и проверить, не происходит ли обратного течения. Даже простейшая конструкция при правильной сборке способна эффективно заменить заводское изделие.

Выбор типа обратного клапана для домашнего применения

Перед изготовлением обратного клапана необходимо определить, для какой среды и условий он будет использоваться. Основные параметры выбора – тип среды (вода, воздух), направление потока, давление и необходимость герметичности.

• Клапан лепесткового типа – подходит для вентиляционных систем и водостоков. Конструкция проста: гибкий лепесток из резины или пластика перекрывает канал при обратном потоке. Эффективен при низком давлении и невысокой герметичности.

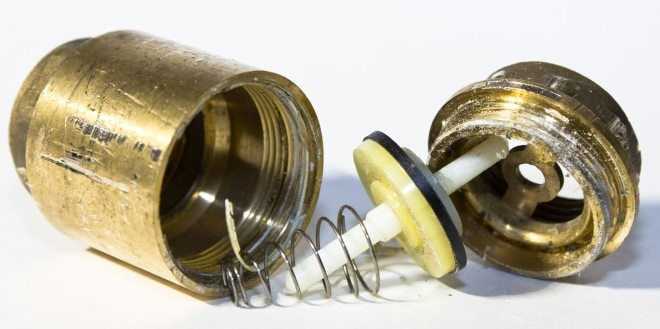

• Клапан с подпружиненным поршнем – используется в системах водоснабжения, насосах и автономных отопительных системах. Оснащён пружиной, которая возвращает поршень в закрытое положение при падении давления. Требует точной подгонки деталей для исключения утечек.
• Шариковый обратный клапан – актуален для сточных систем и грязной воды. Шар под давлением воды поднимается и открывает проход. При обратном потоке – перекрывает канал. Прост в исполнении и надёжен в условиях загрязнения.
• Клапан с гравитационной заслонкой – оптимален для канализации и дождевых стоков. Заслонка открывается при движении воды и самопроизвольно закрывается при остановке потока. Не годится для вертикального монтажа.

Для сборки в домашних условиях чаще всего выбираются лепестковые или шариковые конструкции из-за простоты изготовления и минимального набора инструментов. Если требуется работа под давлением – целесообразно использовать подпружиненный вариант с точными размерами и герметичными соединениями.

Необходимые материалы и инструменты для сборки клапана

Для самостоятельной сборки простого обратного клапана подойдут доступные компоненты, которые можно найти в большинстве хозяйственных магазинов или использовать из подручных средств.

Материалы:

• Пластиковая трубка (ПВХ или полиэтилен) диаметром 20–25 мм – основа корпуса клапана.
• Резиновый шарик диаметром на 2–3 мм меньше внутреннего диаметра трубки – запирающий элемент.
• Пружина средней жесткости длиной 3–5 см – для возврата шарика в исходное положение (необязательно, если используется гравитационный принцип).
• Силиконовый герметик – для герметизации соединений и фиксации деталей.
• Кусок резиновой прокладки или велосипедной камеры – для создания седла под шарик.
• Фитинги или резьбовые соединения – при необходимости врезки в систему (например, в шланг или трубопровод).

Инструменты:

• Ножовка по металлу или труборез – для резки пластиковой трубки под нужную длину.
• Наждачная бумага средней зернистости – для обработки краёв и снятия заусенцев.
• Шило или дрель с тонким сверлом – для выполнения отверстий при установке фиксаторов или пружины.
• Плоскогубцы – для работы с пружиной и точной установки элементов.
• Клеевой пистолет (опционально) – альтернатива герметику при быстром монтаже.

Создание корпуса обратного клапана из пластиковой бутылки

Для изготовления корпуса потребуется пластиковая бутылка объёмом 1,5 или 2 литра с плотными стенками. Идеально подойдут бутылки от газированных напитков – они выдерживают давление и сохраняют форму.

Отрежьте нижнюю часть бутылки примерно на 5–7 см от дна. Это будет основа корпуса. Далее отрежьте верхнюю часть с горлышком – её также понадобится использовать. Среднюю часть можно отложить – она не потребуется.

Совместите горлышко с нижней частью таким образом, чтобы они плотно входили друг в друга. При необходимости подрежьте кромки для лучшего сопряжения. Соединение следует зафиксировать термоклеем или герметиком – обеспечить герметичность крайне важно для корректной работы клапана.

Через горлышко будет происходить основной поток воды или воздуха. Его внутренний диаметр – это входной/выходной канал клапана. При необходимости его можно доработать, используя резьбу для крепления шланга или адаптера.

Для повышения прочности корпус можно обмотать армированным скотчем или пластиковыми хомутами. Убедитесь, что все стыки плотно зафиксированы и не пропускают воздух или жидкость при давлении.

Установка гибкой мембраны из резины для перекрытия потока

Для изготовления обратного клапана с резиновой мембраной потребуется листовая резина толщиной 2–3 мм. Подойдет резина от велосипедной камеры или прокладочный материал на основе каучука. Вырежьте мембрану круглой формы, диаметром на 3–5 мм больше внутреннего отверстия корпуса клапана.

Корпус может быть изготовлен из отрезка ПВХ-трубы или фитинга с посадочным буртом внутри. Мембрана должна плотно прилегать к бурту, перекрывая отверстие при обратном потоке воды. Для фиксации мембраны используйте прижимное кольцо из пластика или металла, закрепленное винтами по окружности. Если бурт отсутствует, можно приклеить тонкое уплотнительное кольцо по периметру с внутренней стороны.

Отверстия для винтов просверлите заранее, отступив 3–4 мм от края мембраны, чтобы избежать разрыва при затяжке. Рекомендуется использовать 3–4 винта из нержавеющей стали или латуни. При установке следите, чтобы мембрана не имела складок – это ухудшает герметичность. При прямом потоке мембрана отгибается, открывая проход, при обратном – прижимается к седлу, перекрывая его.

Проверьте работоспособность клапана, подавая воду с обеих сторон. При правильно установленной мембране обратный ток жидкости полностью блокируется без дополнительных пружин или тяжеловесных элементов.

Герметизация соединений и проверка на протечки

Для обеспечения надежной работы самодельного обратного клапана особое внимание уделяется герметичности резьбовых и клеевых соединений. При использовании резьбовых фитингов необходимо применять фум-ленту или анаэробный герметик. Фум-лента наматывается по часовой стрелке, начиная с края резьбы, в 4–6 слоев, без перекосов. Анаэробный герметик наносится тонким равномерным слоем, с последующей затяжкой соединения в течение 1–2 минут.

Если используется пластиковый корпус с клеевыми стыками, применяют клей на основе ПВХ или эпоксидную смолу. Поверхности предварительно обезжириваются ацетоном, затем обрабатываются наждачной бумагой зернистостью 100–150 для повышения сцепления. Клей наносится точечно, с последующим прижимом деталей в течение минимум 30 секунд, затем требуется выдержка не менее 24 часов до полной полимеризации.

Проверка на герметичность проводится до установки клапана в систему. Изделие полностью заполняется водой под небольшим давлением (0,5–1 атмосфера). Соединения обматываются сухой бумажной салфеткой или туалетной бумагой. При наличии микропротечки бумага моментально намокает. Дополнительно можно использовать мыльный раствор: его наносят кисточкой на швы, и при утечке появляются пузыри. Повторная герметизация требуется даже при минимальных признаках влаги.

Проверка работы клапана на разных уровнях давления

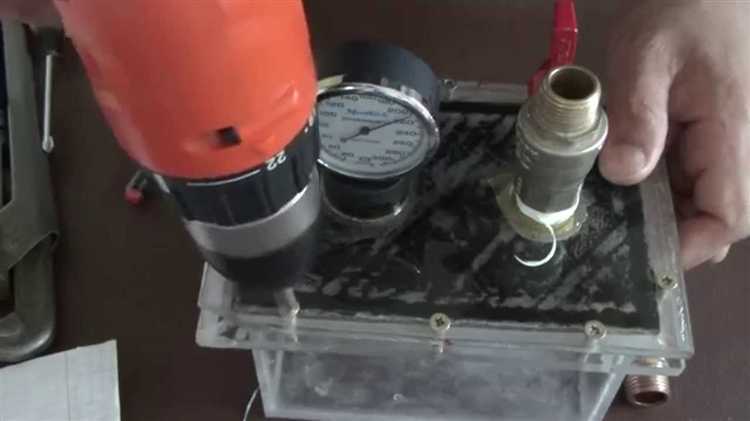

Для точной оценки функционирования обратного клапана подготовьте манометр с диапазоном от 0 до 5 бар. Закрепите клапан в тестовой трубке, подключенной к источнику давления с возможностью плавного регулирования.

Начинайте проверку с минимального давления – 0,2 бар. Убедитесь, что клапан полностью открыт, позволяя потоку проходить без препятствий. Запишите значение давления открытия и визуально контролируйте отсутствие утечек.

Постепенно увеличивайте давление с шагом 0,5 бар до максимального рабочего значения (обычно 3–4 бар для бытовых систем). На каждом уровне фиксируйте устойчивость открытия и момент закрытия клапана при снижении давления. Важно, чтобы клапан не задерживался в промежуточных положениях и герметично перекрывал поток при обратном давлении.

При максимальном давлении проверьте клапан на способность удерживать обратный поток с перепадом давления не менее 1,5 раза выше рабочего. Отсутствие обратной протечки подтверждает корректную работу уплотнителя и пружинного механизма.

Результаты испытаний на разных уровнях давления должны демонстрировать последовательное срабатывание без задержек и деформаций. В случае выявления протечек или нестабильного закрытия – отрегулируйте усилие пружины или замените уплотнительные элементы.

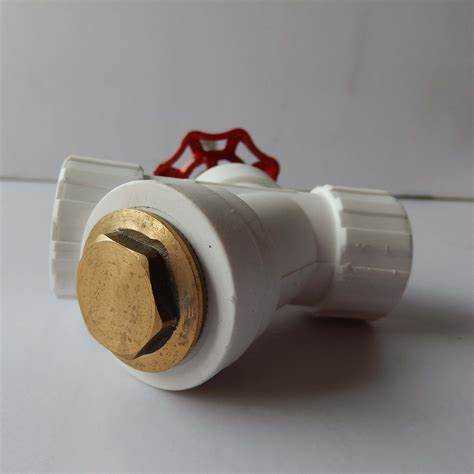

Монтаж обратного клапана в систему водоснабжения

Обратный клапан устанавливается на подающем трубопроводе, чтобы предотвратить обратный ток воды и защитить оборудование от гидроударов и загрязнений. Для правильного монтажа соблюдайте следующие шаги:

1. Выбор места установки: клапан размещают после насоса или на вводе в систему, учитывая доступ для обслуживания и направление потока воды, которое обычно указано стрелкой на корпусе клапана.
2. Подготовка трубопровода: отключите подачу воды, слейте оставшуюся жидкость и очистите участок трубы от грязи и отложений. Если необходимо, отрежьте участок трубы с учетом длины клапана плюс запас для соединения.
3. Установка клапана: ориентируйте клапан строго по стрелке, направленной в сторону потребителя воды. При монтаже врезаются резьбовые соединения с использованием уплотнителя (лента ФУМ или сантехническая паста). Для фланцевых моделей – используйте подходящие прокладки и крепеж.
4. Проверка герметичности: после монтажа медленно откройте подачу воды, осмотрите места соединений на наличие протечек. При необходимости подтяните соединения, избегая чрезмерных усилий, чтобы не повредить резьбу и корпус клапана.
5. Тестирование работы: создайте обратный поток, если возможно, для проверки закрытия клапана. В идеале вода не должна возвращаться обратно и клапан должен быстро реагировать на изменение давления.

Рекомендуется периодически осматривать обратный клапан и при необходимости очищать внутренние детали от осадков или накипи, чтобы сохранить корректную работу системы.

Обслуживание и периодическая проверка самодельного клапана

Для поддержания работоспособности самодельного обратного клапана важно проводить осмотр не реже одного раза в три месяца. Первым шагом необходимо снять клапан и тщательно осмотреть рабочие поверхности на наличие износа, трещин и деформаций. Особое внимание уделяется уплотнительным элементам – резина или силикон должны сохранять эластичность и не иметь трещин.

Проверка герметичности проводится с помощью подачи воды или воздуха под давлением, близким к рабочему. В норме клапан должен полностью перекрывать обратный поток без протечек. При обнаружении подтекания следует заменить уплотнитель или отрегулировать посадку.

Очистка клапана заключается в удалении отложений, пыли и грязи с помощью мягкой щетки и теплой воды без агрессивных химикатов. После очистки детали необходимо просушить естественным способом, избегая прямого нагрева, который может деформировать материалы.

При обнаружении износа пружины или других механических элементов следует заменить их на аналоги с идентичными характеристиками по жесткости и длине. Регулировка положения клапана должна обеспечивать свободное открытие при минимальном перепаде давления.

В случае длительного простоя клапан рекомендуется демонтировать, тщательно промыть и смазать подходящей смазкой, устойчивой к воздействию воды и температуры. Это предотвратит закисание и обеспечит плавность работы при повторном запуске системы.

Вопрос-ответ:

Как выбрать подходящий материал для изготовления обратного клапана в домашних условиях?

Для самостоятельного изготовления обратного клапана лучше всего использовать прочный, но гибкий материал. Чаще всего применяют резину, силикон или пластик с упругими свойствами. Резина удобна тем, что плотно прилегает и предотвращает обратный поток жидкости или газа. Пластиковые детали хорошо подходят для конструкций, где требуется жесткость. Важно, чтобы материал не терял своих свойств при контакте с рабочей средой — водой, воздухом или химическими веществами.

Какие инструменты понадобятся для создания обратного клапана дома?

Для изготовления обратного клапана обычно нужны базовые инструменты: нож или ножницы для резки материалов, плоскогубцы, отвертка, возможно, паяльник для соединения пластиковых деталей, а также клей для герметизации швов. В зависимости от конструкции могут понадобиться дрель и наждачная бумага для обработки краев и отверстий. Если клапан будет изготавливаться из металла, могут потребоваться более специализированные инструменты.

Как проверить работоспособность сделанного своими руками обратного клапана?

Проверить клапан можно, создав давление с одной стороны и наблюдая, не проходит ли поток в обратном направлении. Например, если клапан предназначен для воды, стоит пропустить через него жидкость и убедиться, что она движется только в одну сторону. Также можно подуть в клапан воздухом, чтобы почувствовать сопротивление в обратном направлении. Если клапан герметично закрывается и не пропускает поток назад, значит он работает правильно.

Какие ошибки чаще всего допускают при самостоятельном изготовлении обратного клапана?

Одна из распространённых ошибок — неправильный выбор материала, который быстро изнашивается или не обеспечивает нужного уплотнения. Также часто клапан делают слишком жестким, из-за чего он не закрывается плотно, либо наоборот слишком мягким, и он не открывается при необходимости. Неправильное крепление или негерметичные соединения тоже снижают эффективность работы. Ещё бывает, что клапан делают с неправильной геометрией, что мешает правильному движению створок или мембраны.

Можно ли изготовить обратный клапан для использования с агрессивными жидкостями дома?

Изготовить такой клапан в домашних условиях возможно, но сложнее. Для агрессивных сред требуется использовать специальные материалы, устойчивые к химическому воздействию, например, определённые виды силикона, тефлона или химически стойкого пластика. Важно тщательно подобрать компоненты и проверить их совместимость с жидкостью. При неправильном выборе материалов клапан быстро выйдет из строя, поэтому стоит внимательно изучить свойства используемых веществ и консультироваться с производителями материалов.
