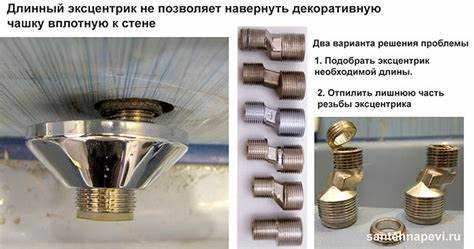

Смесители с настенным подключением часто устанавливаются в ванных комнатах с нестандартной разводкой труб, что требует использования удлинённых эксцентриков. Если расстояние между выходами горячей и холодной воды не совпадает с межосевым расстоянием смесителя (обычно 150 мм), необходимо скорректировать подключение.
Наиболее доступный способ – применение удлинённых эксцентриков, длина которых варьируется от 30 до 100 мм. Они позволяют точно подогнать расстояние между точками подключения. При выборе важно учитывать диаметр резьбы (обычно ½» снаружи и ¾» внутри) и шаг резьбы, чтобы избежать протечек и проблем с герметичностью.
Другой вариант – использование переходных фитингов или наращивающих ниппелей. Это решение подходит, если необходимое удлинение превышает 100 мм. При этом необходимо обеспечить жёсткую фиксацию, чтобы избежать вибрации смесителя при эксплуатации.
Для скрытого монтажа или нестандартной геометрии стены возможно применение гибких удлинителей из армированного металлопластика. Они менее надёжны с точки зрения долговечности, но позволяют сохранить внешний вид отделки без демонтажа плитки или штробления стены.
Когда необходима установка удлинителя на эксцентрик
Распространённая ситуация – смещение трубопроводов из-за несовпадения резьбы или глубины установки водорозеток. Если глубина установки составляет менее 35 мм от поверхности плитки до конца внутренней резьбы, обычный эксцентрик не обеспечит надёжной фиксации – потребуется удлинитель на 20–40 мм.
Необходимость возникает и при замене старых смесителей на новые модели с другими монтажными параметрами. Например, современные смесители могут иметь более массивный корпус, требующий точной центровки и большей выносной длины. В таких случаях удлинитель позволяет скорректировать расстояние без демонтажа плитки или переноса труб.
Установка удлинителя также оправдана при деформации стеновой ниши, если водорозетки смонтированы не под углом 90° к поверхности. Использование удлинителей с подвижной частью позволяет компенсировать отклонения до 10° без риска перекоса резьбы и течи.
Применение удлинителей особенно актуально при монтаже смесителей в условиях ограниченного доступа, где невозможна переделка подводки. Это практичное решение обеспечивает герметичность и соблюдение монтажных стандартов без капитального ремонта.
Как определить нужную длину удлинителя для смесителя
Чтобы точно определить длину удлинителя для эксцентрика смесителя, необходимо измерить расстояние между осями выхода водопроводных труб и входами на корпусе смесителя. Процедура включает несколько шагов:
- Сначала убедитесь, что старый смеситель снят, а стены очищены от декоративных элементов, скрывающих подключение.
- Измерьте расстояние между осями выходов водопровода, торчащими из стены. Это делается с помощью металлической линейки или штангенциркуля. Обычно стандарт – 150 мм, возможны отклонения до ±20 мм.
- Измерьте расстояние между центрами входных патрубков нового смесителя. Оно должно соответствовать предыдущему замеру, иначе потребуется корректировка длины эксцентриков.
- Уточните длину уже установленных эксцентриков (если они есть). Для этого измерьте от стены до начала резьбы, на которую накручивается смеситель.
Если разница между центрами труб и входами смесителя превышает 5 мм, потребуется удлинитель. Чтобы выбрать его длину:
- Определите дефицит или избыток расстояния по сравнению со стандартом – например, если между трубами 160 мм, а у смесителя 150 мм, необходимо компенсировать 10 мм (по 5 мм на сторону).
- Учитывайте, что удлинители бывают на 20, 30, 40, 50 мм и более. Выбирайте длину, позволяющую выровнять установку смесителя строго горизонтально.
- Измеряйте не «на глаз», а строго по оси резьбы, иначе возможен перекос при монтаже и утечки.
После выбора длины обязательно проверьте, чтобы удлинители не выходили за пределы декоративных отражателей и не мешали подключению гибкой подводки.

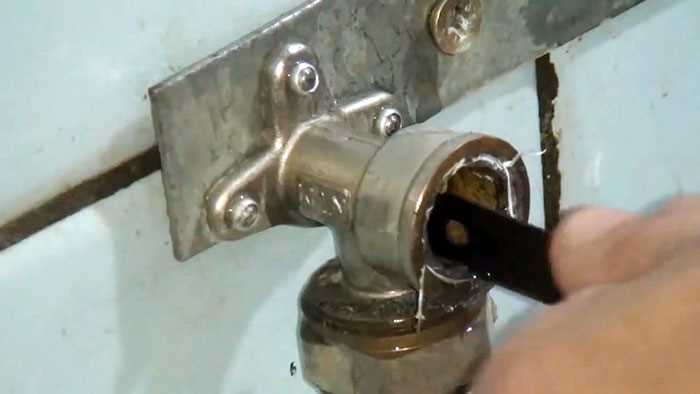

Обзор резьбовых удлинителей для эксцентриков
Материалы изготовления: латунь, нержавеющая сталь, хромированные сплавы. Латунные удлинители наиболее распространены благодаря устойчивости к коррозии и долговечности при перепадах температуры и давления. Изделия из нержавеющей стали обладают высокой прочностью, но реже встречаются в бытовом применении из-за стоимости.
Длина: стандартные значения – от 20 до 100 мм с шагом 10–20 мм. При подборе учитывают выступ трубы из стены и глубину установки смесителя. Нельзя использовать несколько удлинителей последовательно – возрастает риск протечек.
Тип соединения: большинство моделей имеет прямую цилиндрическую резьбу. Некоторые производители выпускают версии с уплотнительными кольцами или конусной посадкой, что упрощает монтаж и повышает герметичность. Рекомендуется выбирать удлинители с заводскими уплотнительными кольцами или использовать ФУМ-ленту либо сантехническую пасту при установке.
Рекомендации по выбору: избегать дешёвых алюминиевых или силуминовых изделий – они легко повреждаются при затяжке и быстро разрушаются при эксплуатации. Перед установкой необходимо убедиться в соосности резьб и отсутствии дефектов литья. Для монтажа использовать только ручной инструмент – применение газового ключа может привести к деформации резьбовой части.
При выборе удлинителя следует учитывать не только длину, но и глубину посадки, особенности декоративных накладок и конструкцию корпуса смесителя. Оптимально, если удлинитель после установки полностью перекрывается декоративной чашкой и не создает лишнего напряжения на соединении.
Использование переходников при нестандартных соединениях
При установке смесителей на старые или импортные водопроводные системы часто возникает несоответствие резьбовых соединений. В таких случаях применяются переходники, позволяющие компенсировать различие в диаметрах, типах резьбы и расстоянии между входами.
Наиболее востребованные варианты – латунные переходники с наружной и внутренней резьбой: G1/2″ на G3/4″, G1/2″ на M10x1, M22 на M24. Они обеспечивают герметичное соединение без изменения конструкции трубы. Важно учитывать шаг и направление резьбы: в отечественных системах – чаще метрическая, в европейских – дюймовая.
Для удлинения эксцентрика без замены смесителя применяются переходники-удлинители с длиной от 20 до 80 мм. Их использование позволяет сместить точку подключения без повреждения кафеля или штробления стены.
При выборе учитывайте материал: латунь устойчива к коррозии и выдерживает давление до 16 бар, нержавейка применяется в системах с агрессивной средой, силиконовые уплотнители допускаются только при температуре не выше 95°C.
Монтаж осуществляется с применением сантехнической пасты и фум-ленты. Недопустимы переходники с пластиковой резьбой – они быстро выходят из строя под давлением. Проверка герметичности выполняется при полном открытии обеих подводок и контроле соединения в течение 5–10 минут.

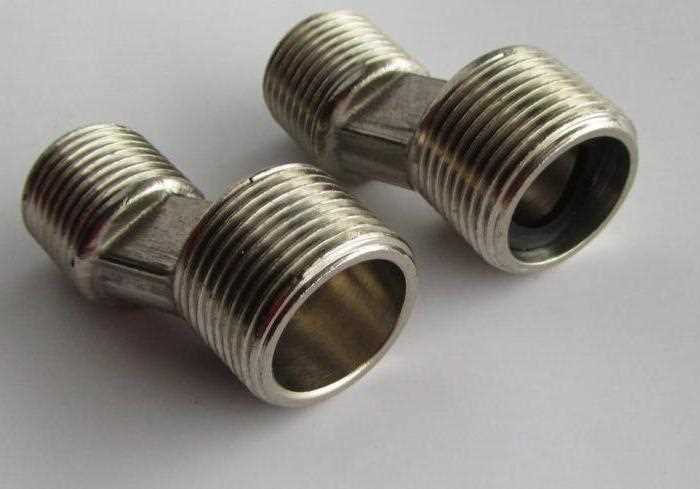

Применение сантехнических гаек и муфт для удлинения
При невозможности установить смеситель из-за недостаточной длины эксцентриков, применяются сантехнические гайки и муфты, обеспечивающие надёжное и герметичное соединение. Муфты используются, когда требуется удлинить трубу на фиксированное расстояние – стандартные латунные модели имеют длину от 20 до 60 мм и внутреннюю резьбу G 1/2″.
Для соединения эксцентрика с удлиняющей муфтой применяется уплотнение: сантехнический лен, фум-лента или паста. При этом необходимо учитывать направление резьбы и избежать перекосов – это предотвращает протечки и ускоренный износ резьбовых соединений. Гайки используют в сочетании с прокладками, чаще всего в ситуациях, где требуется разъёмное соединение.
Резьба у муфт и гаек должна точно соответствовать параметрам эксцентрика и фитингов системы. При выборе компонентов важно учитывать рабочее давление в системе (до 10 атмосфер для большинства квартирных стояков) и температурный режим (до +90°C). Недопустимо использовать алюминиевые или силуминовые муфты – они склонны к разрушению при гидроударах и деформации при затяжке.
Для повышения надёжности рекомендуется выбирать изделия из никелированной латуни с заводской маркировкой. Монтаж выполняется с использованием разводного или газового ключа, с обязательным контролем крутящего момента, чтобы не повредить корпус муфты или эксцентрика. После установки необходимо выполнить опрессовку соединения.

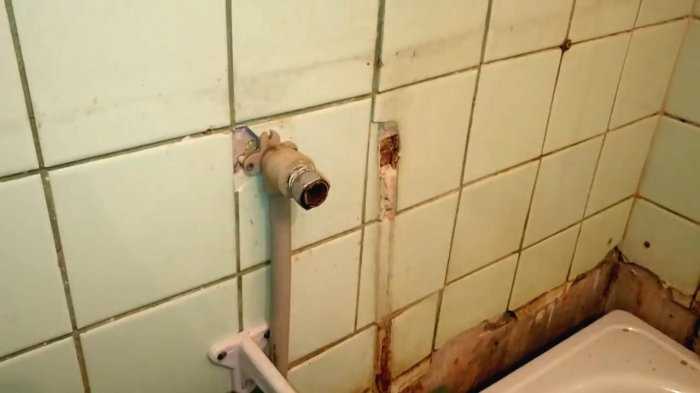

Проблемы герметичности при удлинении эксцентрика
При удлинении эксцентрика смесителя главная сложность – нарушение плотности соединений, что приводит к протечкам. Основная причина – неправильный выбор материалов уплотнителей и несоответствие резьбы в удлинителе и самом эксцентрике.
Чаще всего используют паронитовые или резиновые прокладки, но при удлинении с дополнительным переходником толщина прокладки должна быть увеличена пропорционально, чтобы компенсировать увеличенную длину и избежать деформации. Недостаточный прижим приводит к микроподтеканиям, а избыточный – к разрушению прокладки.
Резьбовые соединения при удлинении требуют тщательной обработки: чистота резьбы и использование уплотнительной нити (ФУМ-ленты) обязательны. Применение ФУМ-ленты не менее чем в два слоя обеспечивает герметичность при стандартных условиях эксплуатации.
Особое внимание уделяется контролю момента затяжки. Для эксцентриков с удлинителями рекомендуемый момент затяжки не должен превышать 20 Нм, иначе возможно повреждение резьбы и деформация уплотнителей.
Использование металлических удлинителей без качественной герметизации значительно увеличивает риск протечек в местах соединений. Альтернативой являются гибкие шланги с встроенным эксцентриком, которые минимизируют количество резьбовых стыков.
Периодический осмотр и замена уплотнителей каждые 3–5 лет предотвращает развитие проблем с герметичностью, особенно при использовании удлиненных конструкций, подверженных дополнительным нагрузкам и вибрациям.
Чем уплотнять резьбовые соединения при монтаже удлинителей
Для надежного герметичного соединения удлинителей эксцентриков применяются несколько видов уплотнителей, каждый из которых подходит под конкретные условия эксплуатации:
- Фум-лента (лента ФУМ) – наиболее популярный материал. Обеспечивает долговременную герметизацию, устойчива к воде и температурам до 120 °C. Наносится на чистую резьбу по направлению закручивания, обычно в 2-3 слоя, чтобы избежать протечек.
- Лен сантехнический (пеньковая нить) – натуральный материал, пропитанный пастой на основе льняного масла. Хорошо подходит для медных и латунных соединений, однако требует аккуратности при намотке и последующем монтаже, иначе возможны течи.
- Герметики на основе силикона и полиуретана – подходят для резьбовых соединений с высоким риском вибрации и температурных колебаний. Перед нанесением резьбу очищают от пыли и жира. Герметик наносится тонким слоем, после чего детали собираются в течение указанного времени для полимеризации.
- Специальные пасты для резьбовых соединений – содержат ингибиторы коррозии и антипригарные добавки. Используются при монтаже металлических удлинителей и обеспечивают повторную сборку без потери герметичности.
Не рекомендуется использовать обычный сантехнический силикон без специализированных добавок – он плохо удерживается на резьбе и может вызвать протечки при длительной эксплуатации.
Перед применением любого уплотнителя необходимо тщательно очистить резьбу от грязи, коррозии и остатков старых материалов, чтобы обеспечить максимальную адгезию и герметичность.

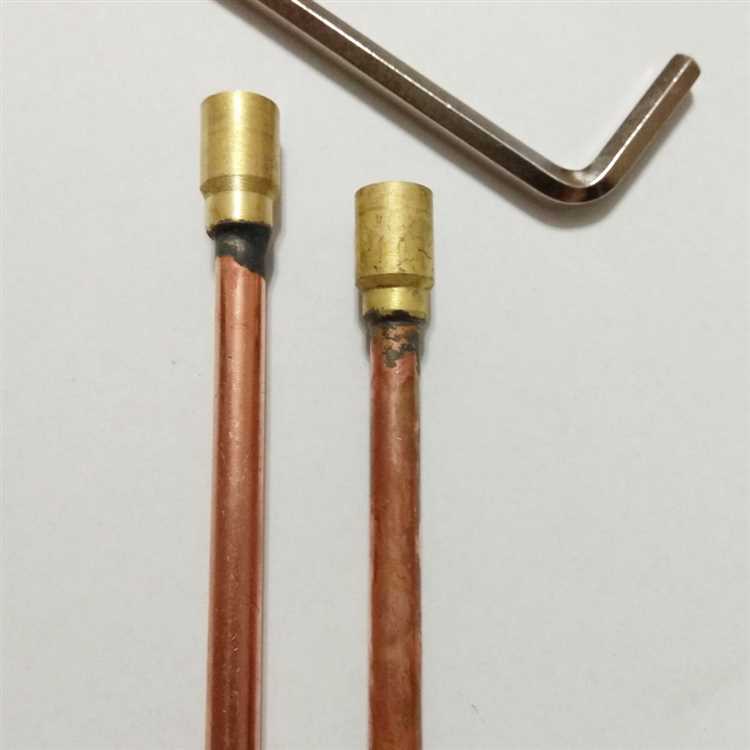

Ошибки при удлинении эксцентрика и способы их избежать
Основная ошибка – неправильный подбор удлинителя по диаметру и шагу резьбы. Это приводит к протечкам из-за отсутствия плотного соединения. Рекомендуется точно измерять резьбу эксцентрика и приобретать удлинитель с идентичными параметрами.
Часто возникает перекос при монтаже, если удлинитель вкручивается без использования уплотнительных материалов. Для герметичности необходимо применять фум-ленту или сантехнический лен, равномерно наматывая их по резьбе, не допуская комков и пропусков.
Использование удлинителей из некачественного материала – частая причина деформаций и разрушений. Следует выбирать изделия из латуни или нержавеющей стали с антикоррозийным покрытием, что гарантирует долговечность.
Перетягивание соединения ведёт к повреждению резьбы и деформации эксцентрика. Для контроля момента затяжки применяют динамометрический ключ или придерживаются рекомендаций производителя по усилию.
Игнорирование необходимости очистки резьбовых соединений от грязи и старого уплотнителя вызывает неплотность. Перед установкой следует тщательно очистить поверхности и обезжирить их.
Вопрос-ответ:
Что такое удлинение эксцентрика для смесителя и зачем это нужно?
Удлинение эксцентрика — это процесс увеличения длины соединительной детали, которая соединяет смеситель с водопроводной трубой. Такая мера требуется, если стандартная длина эксцентрика не позволяет правильно подключить смеситель из-за особенностей расположения труб или нестандартных размеров сантехники.
Какие способы удлинения эксцентрика существуют и какой из них наиболее надежный?
Существует несколько способов удлинения эксцентрика: использование специальных переходников, наращивание с помощью удлинительных трубок или монтаж дополнительной муфты. Самым надежным считается применение заводских переходников, так как они обеспечивают герметичное соединение и рассчитаны на давление воды.
Можно ли удлинить эксцентрик самостоятельно без привлечения специалистов? Какие инструменты для этого потребуются?
В некоторых случаях удлинение эксцентрика можно выполнить самостоятельно. Для этого понадобятся гаечные ключи нужного размера, уплотнительная лента или фум-лента, а также удлинительные элементы, совместимые с вашей сантехникой. Важно тщательно проверить герметичность после сборки, чтобы избежать протечек.
Какие риски или проблемы могут возникнуть при неправильном удлинении эксцентрика?
Если удлинение выполнено с нарушениями, возможно появление протечек в местах соединений, что может привести к повреждению стен и пола. Также неплотное соединение может со временем ослабнуть, вызвать шумы в системе и снизить надежность всего смесителя.
Как выбрать подходящий материал и диаметр удлинительного элемента для эксцентрика?
Выбор материала и диаметра зависит от типа вашего водопровода и смесителя. Обычно эксцентрики делают из латуни или нержавеющей стали, которые устойчивы к коррозии. Диаметр должен совпадать с диаметром труб и фитингов, чтобы обеспечить плотное и надежное соединение без дополнительных переходников.
Какие методы удлинения эксцентрика для смесителя считаются наиболее надёжными и безопасными?
Среди способов удлинения эксцентрика наиболее распространены использование удлинительных муфт, специальных переходников и дополнительных элементов с резьбой, которые увеличивают длину без потери герметичности. При выборе важно учитывать материал, из которого изготовлен удлинитель, чтобы избежать коррозии и протечек. Установка должна выполняться аккуратно, с использованием уплотнительных материалов, таких как лента ФУМ или сантехнический герметик, чтобы обеспечить плотное соединение и предотвратить протекание воды.
