Стандартная длина USB-кабелей ограничена спецификациями: до 5 метров для USB 2.0 и до 3 метров для USB 3.0 без активного усиления. При превышении этих значений снижается качество сигнала, увеличивается задержка передачи данных и возрастает риск потери соединения с устройством. Это особенно критично при подключении внешних дисков, камер и другого оборудования, требующего стабильной связи.

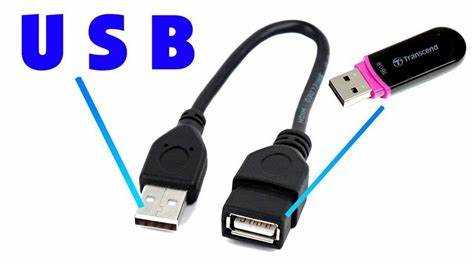

Использование пассивного удлинителя более 5 метров без дополнительных мер приводит к деградации сигнала, особенно при высокоскоростной передаче. Поэтому удлинение кабеля требует использования активных решений: усилителей сигнала, USB-хабов с внешним питанием или витой пары с USB-адаптерами. Каждый из этих способов имеет свои ограничения и области применения.

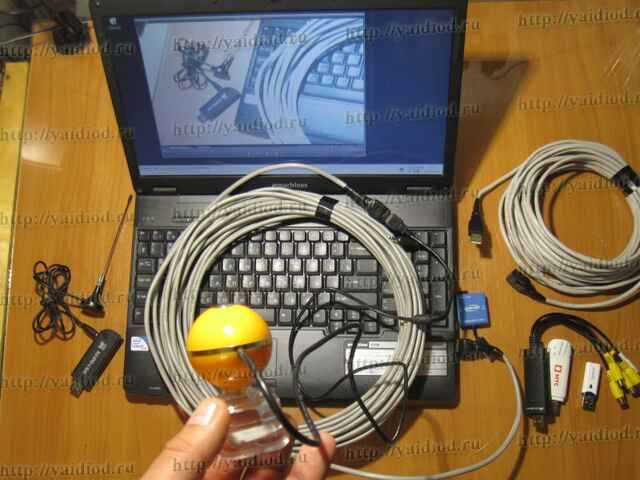

Например, активные USB-удлинители с повторителями позволяют сохранять стабильную работу устройств на расстоянии до 20 метров. USB по витой паре с адаптерами – до 50 метров, но требует наличия качественной кабельной инфраструктуры и адаптеров с поддержкой питания. Использование USB-over-Ethernet (по локальной сети) – еще один вариант для передачи сигнала на расстояния до 100 метров, но с дополнительной задержкой и возможными ограничениями по совместимости.
Правильный выбор метода зависит от требуемой длины, типа устройства и условий эксплуатации. Неправильно подобранный способ может привести к нестабильной работе оборудования, что особенно важно учитывать в промышленных и студийных условиях. Поэтому важно не только физически удлинить соединение, но и обеспечить его надежность на всей длине трассы.
Использование активных USB-удлинителей для преодоления стандартного лимита длины
Стандарт USB 2.0 ограничивает длину кабеля 5 метрами, а USB 3.0 – 3 метрами. Превышение этих значений без активного усиления приводит к потере сигнала, снижению скорости передачи и нестабильной работе устройств. Активные USB-удлинители решают эту проблему за счёт встроенного повторителя сигнала.
Активный удлинитель содержит электронный модуль, который регенерирует сигнал, компенсируя его затухание на большом расстоянии. Такие удлинители могут достигать длины 10–15 метров, а при каскадном подключении – до 30 метров и более. При этом качество сигнала сохраняется, что критично для устройств с высокой пропускной способностью – внешних жёстких дисков, веб-камер, аудиоинтерфейсов.
Выбор активного удлинителя должен учитывать версию USB. Для USB 3.0 необходимо использовать модели, полностью соответствующие спецификации SuperSpeed, с экранированным кабелем и усилителем, поддерживающим скорость до 5 Гбит/с. Использование USB 2.0-удлинителя с устройствами USB 3.0 приводит к снижению пропускной способности до 480 Мбит/с.
Некоторые активные удлинители требуют внешнего питания. Это особенно важно при подключении энергоёмких устройств. Следует выбирать модели с разъёмом для адаптера и использовать рекомендованные производителем блоки питания, чтобы избежать нестабильной работы или повреждения оборудования.
Рекомендуется: использовать удлинители от проверенных производителей, избегать дешёвых моделей без маркировки стандартов. Перед покупкой – уточнить максимальную поддерживаемую длину, наличие усилителя на каждом сегменте и совместимость с операционной системой.
Как выбрать репитерный USB-кабель с усилителем сигнала
Тип USB: Репитер должен соответствовать версии порта и устройства. Для USB 3.0 необходим кабель с соответствующими характеристиками – минимум 5 Гбит/с пропускной способности, экранированные пары и синие коннекторы. USB 2.0 требует меньше, но также должен быть усилен соответствующим чипом.
Длина и количество сегментов: Репитерный кабель состоит из активных сегментов длиной по 5 м. Каждый сегмент содержит усилитель сигнала. Допустимо каскадировать до 25 м для USB 2.0 и до 15 м для USB 3.0. Удлинение за пределы этих значений ведёт к потере сигнала даже при наличии усилителей.
Тип питания: Обратите внимание на наличие внешнего питания. Некоторые устройства (веб-камеры, внешние HDD) требуют больше тока, чем способен обеспечить USB-порт. Выбирайте модели с возможностью подключения адаптера питания (обычно разъём DC 5V), особенно при использовании более двух сегментов.
Чип усилителя: От него зависит качество и стабильность передачи данных. Надёжные производители используют чипы от VIA Labs, FE1.1S, MTT или аналогов. Уточняйте модель контроллера в технической документации – это ключ к прогнозируемой работе кабеля.
Экранирование и сечение жил: Для стабильности сигнала критичны плотное экранирование (фольга + оплётка) и сечение не менее 24 AWG для питания и 28 AWG для передачи данных. Кабели без экранирования часто теряют связь при электромагнитных наводках.
Совместимость с ОС и устройствами: Некоторые репитерные кабели требуют драйверов. Предпочтительнее модели с поддержкой plug-and-play. Это особенно важно для использования с ТВ, консолью или видеонаблюдением, где установка драйверов невозможна.
Дополнительные особенности: Обратите внимание на наличие индикации питания и передачи сигнала – это поможет в диагностике неисправностей. Надёжные кабели также имеют усиленные разъёмы и ферритовые фильтры на концах.

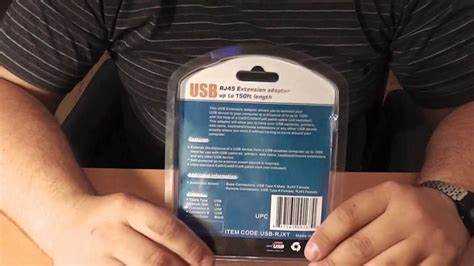

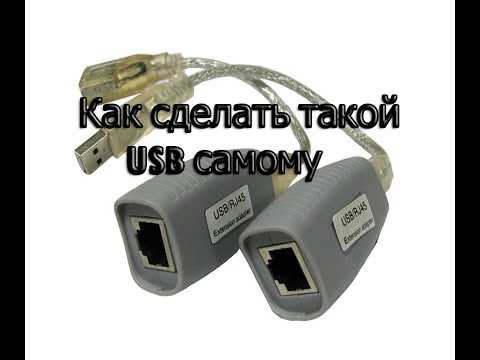

Особенности подключения через USB over Ethernet адаптеры

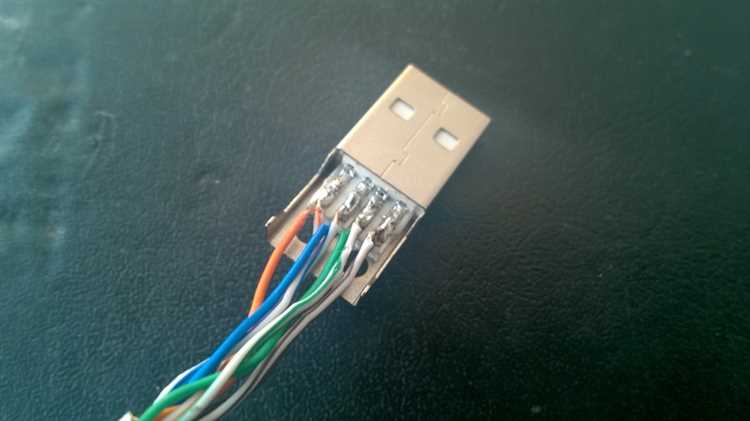

USB over Ethernet адаптеры позволяют передавать USB-сигнал через стандартную сетевую витую пару (Cat5e/6/6a) на расстояния до 50–100 метров без существенной деградации качества. Такие устройства работают по принципу преобразования USB-сигнала в сетевой и последующего восстановления на противоположном конце соединения.
Ключевое требование – наличие активного адаптера с внешним питанием. Пассивные устройства работают нестабильно на дистанциях свыше 5 метров и не поддерживают высокоскоростную передачу (USB 2.0 и выше). Рекомендуется использовать комплекты с поддержкой USB 2.0 или USB 3.0 в зависимости от требуемой пропускной способности. Например, для веб-камер и аудиоинтерфейсов минимально допустимый стандарт – USB 2.0.
Ethernet-кабель должен быть экранированным (FTP/STP) и иметь качественные обжатые коннекторы, чтобы минимизировать электромагнитные наводки и потери. Не рекомендуется использовать старые или повреждённые кабели, особенно при передаче сигнала на расстояния свыше 30 метров.
Для стабильной работы устройства обе стороны адаптера должны быть подключены к USB-портам с достаточной выходной мощностью (не менее 500 мА для USB 2.0). При подключении к пассивному хабу возможны перебои в питании устройств, особенно требовательных к току.
Важно: большинство адаптеров не поддерживают передачу сигнала от USB 3.0-устройств на полной скорости. Если требуется работа с высокоскоростными накопителями или видеоустройствами, необходимо убедиться в наличии поддержки USB 3.0 не только на адаптерах, но и по всей линии Ethernet-соединения.
Применение USB-хабов с внешним питанием при больших расстояниях
При удлинении USB-соединения свыше 5 метров возникает риск падения напряжения и нестабильной передачи данных. Использование USB-хабов с внешним питанием (active hub) позволяет преодолеть это ограничение. Такие устройства не зависят от питания по шине USB, а получают энергию от отдельного блока питания, что исключает просадки напряжения.
Рекомендуется устанавливать хабы через каждые 5 метров удлинения, особенно при передаче данных с высокой скоростью (например, с внешних SSD или камер). Для цепочек более 10 метров стоит использовать хабы с поддержкой USB 3.0 и блоками питания не менее 2–3 А на порт. Это критично для стабильной работы энергозависимых устройств.
Важно выбирать хабы с сертификацией USB-IF и реальной поддержкой требуемой скорости передачи. Не все заявленные USB 3.0 хабы обеспечивают фактическую скорость выше 400 Мбит/с на больших дистанциях. Также следует избегать дешёвых моделей с общей линией питания на все порты – они не справляются с нагрузкой при одновременной работе нескольких устройств.
Применение активных хабов особенно эффективно в составе каскадных соединений: кабель – хаб – кабель – хаб. Это позволяет увеличить расстояние до 20–25 метров без перехода на оптоволоконные или сетевые решения. Главное условие – каждый хаб должен получать стабильное внешнее питание и располагаться в пределах допустимой длины предыдущего сегмента.
Как минимизировать потери при использовании нескольких удлинителей подряд
Каждое дополнительное соединение в цепи USB повышает общее сопротивление и увеличивает риск деградации сигнала. Чтобы минимизировать потери, используйте удлинители категории USB 3.0 или выше – они обеспечивают улучшенную экранировку и более высокую пропускную способность.
Избегайте дешёвых несертифицированных кабелей: они часто имеют тонкие жилы и плохое экранирование, что приводит к затуханию сигнала. Оптимальная толщина провода питания – не менее 24 AWG, сигнальных линий – 28 AWG.
Общая длина всей цепи не должна превышать 5 метров для USB 2.0 и 3 метров для USB 3.0 без использования активных компонентов. Если требуется больше, подключайте активные удлинители с встроенным усилителем сигнала. Располагайте такие устройства через каждые 5 метров.
Подключайте внешнее питание к активным удлинителям и хабам, особенно при работе с энергоёмкими устройствами. Напряжение на выходе должно оставаться в пределах 4.75–5.25 В даже при полной нагрузке.

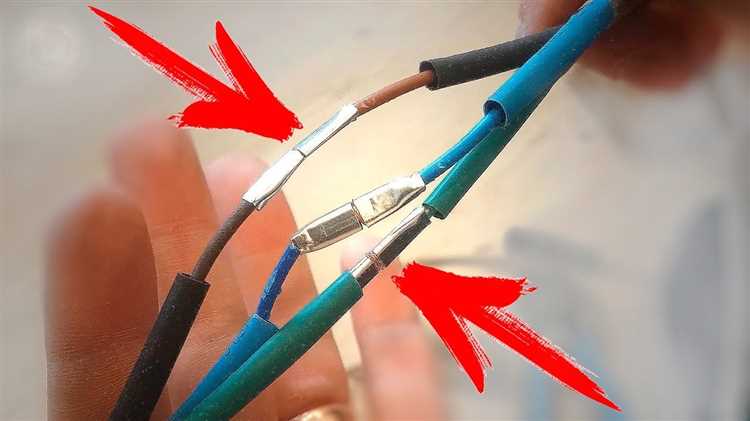

Снижайте число механических стыков: используйте минимальное количество разъёмов и избегайте переходников. Каждый разъём увеличивает вероятность возникновения помех и потери целостности данных.
Прокладывайте кабели вдали от источников электромагнитных помех: силовые провода, трансформаторы, двигатели. Использование ферритовых колец на концах удлинителей дополнительно снижает уровень высокочастотных наводок.
Требования к питанию при удлинении USB для внешних устройств
При увеличении длины USB-кабеля критично учитывать падение напряжения и ограничение тока, так как питание устройств напрямую зависит от этих параметров. Стандарт USB 2.0 предусматривает напряжение 5 В ±5% и максимальный ток 500 мА, USB 3.0 – до 900 мА. При удлинении кабеля сопротивление проводников увеличивается, что приводит к снижению напряжения на устройстве.
- Допустимое падение напряжения на кабеле не должно превышать 0,25 В, иначе устройство может работать нестабильно или не включаться.
- Для удлинения свыше 5 метров рекомендуется использовать активные удлинители с усилением сигнала и встроенным питанием, чтобы компенсировать потери.
- Кабели с толщиной жилы не менее 24 AWG для питания обеспечивают меньшие потери и позволяют передавать ток ближе к номинальному значению.
- При использовании пассивных удлинителей длиной более 3 метров следует учитывать, что ток может снизиться до 300-400 мА, что недостаточно для многих внешних HDD и других энергоёмких устройств.
- Рекомендуется использовать отдельное внешнее питание для USB-концентраторов и удлинителей, если потребляемый ток устройств превышает 500 мА, особенно при длине кабеля свыше 5 метров.
Правильный подбор кабеля и источника питания обеспечивает стабильную работу периферии без ошибок, перегрузок и сбоя передачи данных.
Использование беспроводных USB-удлинителей: преимущества и ограничения
Беспроводные USB-удлинители основаны на технологии передачи данных по радиоканалу, чаще всего в диапазоне 2.4 ГГц или 5 ГГц. Их ключевое преимущество – отсутствие физического кабеля, что упрощает подключение периферии на значительном расстоянии до 30 метров в помещении и до 100 метров на открытой территории.
Высокая скорость передачи зависит от стандарта USB и радиоканала: современные устройства поддерживают USB 3.0 с пропускной способностью до 5 Гбит/с, однако на практике скорость снижается из-за радиопомех и ограничений протокола беспроводной связи. Для задач с низкой задержкой (например, игровые мыши или аудиоинтерфейсы) подходят только модели с минимальной латентностью, обычно не превышающей 2-3 миллисекунды.
Беспроводные удлинители не требуют прокладки кабелей и обеспечивают гибкость расположения оборудования, но чувствительны к помехам от Wi-Fi роутеров, микроволновых печей и других радиоустройств. Рекомендуется выбирать устройства с автоматическим переключением каналов и функцией шифрования, чтобы снизить риск прерываний и повысить безопасность передачи.
Ограничением является необходимость питания для передающего и принимающего модулей, что увеличивает энергопотребление по сравнению с пассивными кабелями. Кроме того, высокая стоимость и возможные проблемы совместимости с нестандартными USB-устройствами требуют тщательного выбора модели под конкретные задачи.
В итоге, беспроводные USB-удлинители оптимальны для офисной периферии и мультимедиа, где важна мобильность и отсутствие кабельного хлама, но не подходят для передачи критически важных данных с максимальной скоростью и минимальной задержкой.
Проверка качества сигнала после удлинения кабеля: методы и инструменты
Удлинение USB-кабеля неизбежно влияет на характеристики сигнала. Для оценки качества передачи необходимо использовать точные методы и специализированные приборы.
- Тестеры USB-сигнала. Устройства, такие как USB Protocol Analyzer, позволяют анализировать параметры сигнала на уровне протокола, выявляя ошибки передачи, потерю пакетов и снижение скорости.
- Осциллографы. Измерение формы сигнала на линии передачи помогает выявить искажения, снижение амплитуды и наличие шумов. Рекомендуется использовать осциллографы с полосой пропускания не ниже 500 МГц для USB 2.0 и выше 1 ГГц для USB 3.0 и новее.
- Измерение электрических параметров. Контроль сопротивления, емкости и индуктивности кабеля с помощью LCR-метров позволяет определить потенциальные причины ухудшения сигнала из-за увеличения длины.
- Программное тестирование. Утилиты, например USBDeview или USB Tree Viewer, отображают ошибки подключения, время отклика и пропускную способность порта, что помогает оценить влияние удлинения кабеля на производительность.
Рекомендуется проводить измерения при рабочей нагрузке, подключая реальные USB-устройства, чтобы получить релевантные данные. Сравнение показателей до и после удлинения позволит объективно оценить качество сигнала и необходимость применения усилителей или активных повторителей.
Вопрос-ответ:
Какие существуют варианты увеличить длину USB-кабеля без ухудшения качества сигнала?
Для увеличения длины USB-кабеля без снижения качества передачи данных можно использовать активные удлинители с встроенными усилителями сигнала, специальные USB-хабы с функцией повторителя, а также оптоволоконные кабели, которые сохраняют стабильность сигнала на больших расстояниях. Кроме того, возможна передача данных через Ethernet-адаптеры USB, что позволяет расширить диапазон до десятков метров.
Почему простой переходник или удлинитель USB не всегда подходят для больших расстояний?
Обычные удлинители или переходники не содержат усилителей сигнала, поэтому на больших расстояниях происходит ухудшение качества передачи из-за сопротивления кабеля и помех. В результате появляются сбои, снижение скорости передачи или полное прекращение работы устройства. Стандарт USB рассчитан на ограниченную длину кабеля (обычно до 5 метров для USB 2.0), и превышение этого лимита требует дополнительных технических решений.
Какие особенности у активных USB-удлинителей и как они помогают сохранить качество связи?
Активные USB-удлинители содержат встроенные усилители сигнала, которые компенсируют затухание, возникающее на длинных кабелях. Они получают питание через USB и восстанавливают уровень сигнала, что позволяет передавать данные на расстояния до 20–30 метров без потерь. Такие устройства подходят для периферии, чувствительной к качеству соединения, например, для веб-камер или внешних накопителей.
Можно ли использовать сетевые кабели для передачи USB-сигнала на большое расстояние? Как это работает?
Да, существуют специальные адаптеры USB-to-Ethernet, которые преобразуют сигнал USB для передачи по витой паре на большие расстояния (до 50–100 метров). На приемном конце другой адаптер возвращает сигнал в USB-формат. Такая схема позволяет избежать проблем с затуханием и помехами, характерными для длинных USB-кабелей, и подходит для подключения устройств на удалении от компьютера.
Что нужно учитывать при выборе способа удлинения USB-кабеля для передачи питания и данных одновременно?
При удлинении USB-кабеля важно помнить, что USB передаёт не только данные, но и питание устройства. Увеличение длины кабеля ведёт к падению напряжения, что может привести к нестабильной работе периферии. Активные удлинители, оснащённые дополнительным питанием, или адаптеры с собственным источником питания помогут избежать таких проблем. Также стоит обращать внимание на качество кабеля и разъёмов, чтобы минимизировать потери.
Какие существуют способы увеличить длину USB-кабеля без снижения качества передачи данных?
Для увеличения длины USB-кабеля без ухудшения сигнала можно использовать несколько методов. Один из них — применение активных удлинителей, которые содержат встроенные усилители сигнала и обеспечивают стабильную передачу данных на большие расстояния. Другой вариант — использование USB-кабелей с высококачественной экранировкой и толстым проводником, что уменьшает потери. Также можно применять USB-концентраторы (хабы) с функцией усиления сигнала или использовать специальные повторители. Важно учитывать, что стандартный USB-кабель без усиления обычно ограничен длиной около 5 метров, поэтому для больших расстояний активные устройства являются необходимыми.
