Какая единица используется для измерения электроемкости

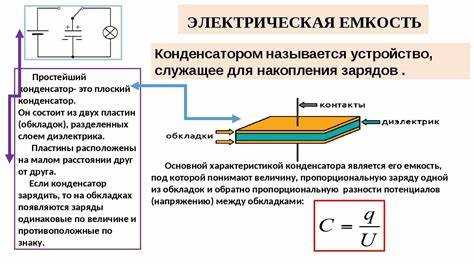

Электроемкость – это физическая величина, характеризующая способность объекта накапливать электрический заряд при заданной разности потенциалов. Основной единицей измерения в Международной системе является фарад (Ф), названный в честь Майкла Фарадея. Один фарад – это емкость, при которой заряд в один кулон создаёт разность потенциалов в один вольт. На практике фарад – слишком крупная единица, поэтому чаще используются её кратные и дольные производные: микрофарады (мкФ), нанофарады (нФ), пикофарады (пФ).

В схемотехнике и радиоэлектронике основной диапазон рабочих емкостей лежит от нескольких пикофарад до сотен микрофарад. Например, в высокочастотных фильтрах и колебательных контурах применяются конденсаторы с емкостью 10–470 пФ. Для сглаживания напряжения в блоках питания – от 1 до 4700 мкФ. Знание величины и единицы измерения емкости позволяет точно подбирать компоненты под конкретные параметры сигнала и режима работы схемы.

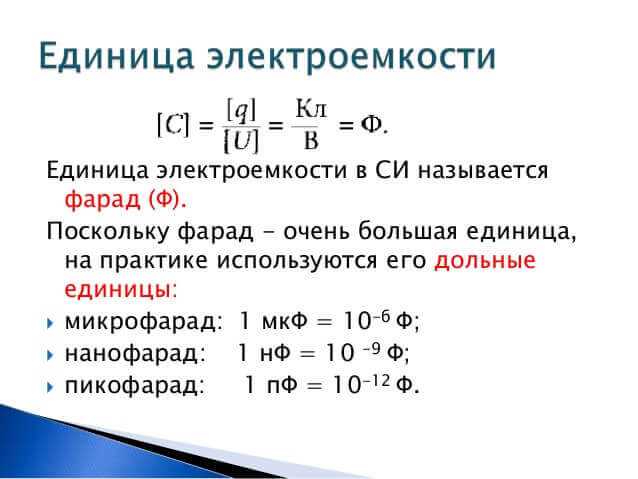

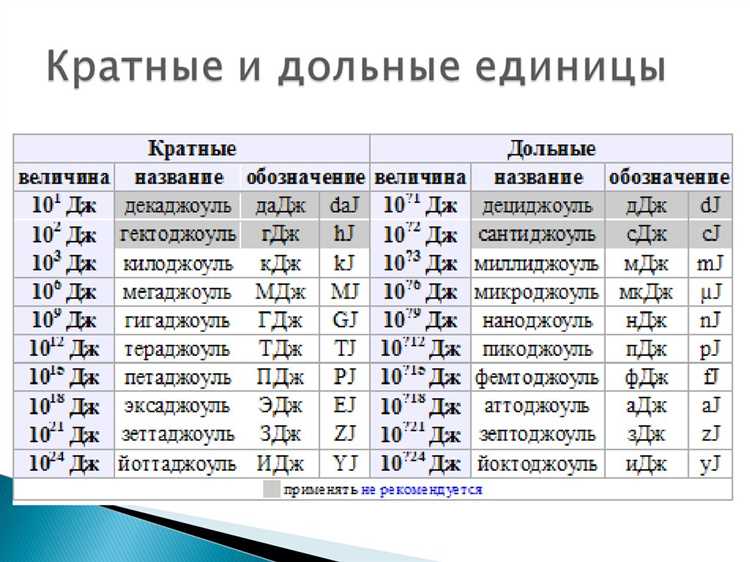

При расчётах в инженерных задачах важно учитывать переход между единицами. 1 мкФ = 10⁻⁶ Ф, 1 нФ = 10⁻⁹ Ф, 1 пФ = 10⁻¹² Ф. Ошибки в интерпретации этих величин приводят к искажению расчётов и, как следствие, к неправильному выбору компонентов. При проектировании устройств рекомендуется использовать обозначения, принятые в международной практике: 100n для 100 нФ, 4u7 для 4,7 мкФ.

В метрологических измерениях электроемкости применяются приборы с точностью до десятков фемтофарад, особенно в области сенсорных технологий и микроэлектроники. В таких условиях значение имеют даже паразитные емкости дорожек печатной платы, которые могут составлять доли пФ. Применение точных единиц измерения позволяет учесть эти факторы в расчётах и повысить надёжность и точность устройств.

Как перевести микрофарады в пикофарады и наоборот

1 микрофарад (мкФ) равен 1 000 000 пикофарад (пФ). Чтобы перевести значение из микрофарад в пикофарады, умножьте его на 1 000 000. Например, 0,47 мкФ = 470 000 пФ.

Для обратного перевода из пикофарад в микрофарады делите значение на 1 000 000. Пример: 220 000 пФ = 0,22 мкФ.

Рекомендуется использовать научную запись при работе с большими или малыми значениями. Так, 2,2 × 10^-6 Ф удобно записывать как 2,2 мкФ, а 3,3 × 10^-10 Ф – как 330 пФ.

При выборе конденсаторов важно учитывать допуски, особенно при пересчете между единицами. Например, номинал 104 на маркировке означает 100 000 пФ или 0,1 мкФ.

Для точных расчётов используйте калькулятор с поддержкой инженерного ввода или специализированные онлайн-конвертеры. Избегайте округлений до финального этапа выбора компонентов.

Когда использовать миллифарады вместо микрофарад в практике

Миллифарады (мФ) применяются в схемах, где требуется емкость в диапазоне 1–100 мФ, что превышает стандартные значения микрофарад (мкФ), но не достигает уровней фарад. Основные области применения – источники питания с высокой энергоотдачей, системы буферизации энергии, импульсные преобразователи и моторные приводы.

При проектировании блоков бесперебойного питания и DC-DC преобразователей часто необходима высокая емкость для стабилизации напряжения при пиковых нагрузках. Конденсаторы на 4.7 мФ, 10 мФ или 22 мФ обеспечивают достаточный энергетический запас при компактных размерах, что делает использование миллифарад предпочтительным выбором.

В автомобильной электронике, где важно кратковременное накопление и отдача энергии (например, в стартерных усилителях или системах рекуперации торможения), применяются электролитические и твердотельные конденсаторы на десятки миллифарад. Микрофарады в таких условиях не обеспечивают нужной инерции накопления заряда.

Использование миллифарад оправдано при работе с низковольтными высокотоковыми схемами. Например, в устройствах на 5–12 В, где требуется сглаживание пульсаций при токах свыше 2 А, емкости в 1–10 мФ стабилизируют работу без необходимости параллельного соединения множества меньших элементов.

Выбор миллифарад также упрощает расчет цепей временной задержки с длительностью более 1 секунды при сравнительно малом сопротивлении, что актуально в реле времени и таймерах. Конденсатор на 1 мФ при сопротивлении 1 МОм даст задержку в пределах 1 секунды, тогда как с микрофарадами потребуется мегомное сопротивление, увеличивающее шум и чувствительность схемы.

Зачем в схемах указывают нано- и пикофарады вместо стандартных значений

При проектировании ВЧ-фильтров, генераторов и цепей согласования используется емкость от долей пикофарада до нескольких нанофарад. Например, в П-контурах радиопередатчиков частотная настройка осуществляется подбором конденсаторов емкостью 47 пФ, 82 пФ, 220 пФ. Переход к мкФ здесь непрактичен: обозначение 0.000047 мкФ менее наглядно и увеличивает вероятность ошибки.

В цифровых цепях логических элементов емкости развязывающих конденсаторов лежат в диапазоне 10 нФ–100 нФ. При использовании обозначения в микрофарадах, например 0.047 мкФ, теряется привязка к стандартному ряду значений и ухудшается совместимость с номенклатурой компонентов.

Производители компонентов маркируют конденсаторы в пикофарадах, особенно для значений ниже 1 нФ. Например, надпись «102» обозначает 1000 пФ. Использование нано- и пикофарад в схемах соответствует этой маркировке и упрощает подбор деталей по каталогу.

При моделировании и симуляции в CAD-средах емкости задаются в пикофарадах или наносекундах для повышения точности расчётов и избежания округлений, которые критичны в ВЧ-цепях.

Выбор единиц емкости для конденсаторов в импульсных цепях

В импульсных цепях критично учитывать не только номинал емкости, но и диапазон времени отклика. Единицы измерения должны соответствовать быстродействию схемы. Для сверхбыстрых импульсов (наносекундный диапазон) используются конденсаторы с емкостью в пределах от 0,1 до 100 нФ. В этом случае предпочтительнее указывать значения в нанофарадах (нФ), чтобы избежать путаницы при проектировании и монтаже.

В цепях с длительностью импульса в микросекундном диапазоне целесообразно применять микрофарады (мкФ), особенно при работе с накоплением энергии, где емкость превышает 1 мкФ. Например, в цепях формирования импульсов питания лазеров или в источниках питания для мощных полупроводниковых ключей используются емкости до 1000 мкФ, что удобно выражать в мкФ для точности расчетов.

Пико- и микрофарады не взаимозаменяемы в инженерных обозначениях. Применение пФ допустимо лишь для ВЧ-цепей, где длительность импульса измеряется в наносекундах и менее. Например, при согласовании импульсных линий передачи импедансные погрешности устраняются подбором емкостей 1–50 пФ.

Использование килофарад (кФ) в импульсных цепях непрактично – это единицы для накопителей в энергетике, а не для высокоскоростной электроники. В импульсной технике при проектировании следует применять обозначения в тех единицах, в которых расчетные значения не выходят за пределы двух-трех значащих цифр. Это снижает вероятность ошибок и облегчает интерпретацию параметров на чертежах и платах.

Для прецизионного проектирования важно избегать пересчета между пФ, нФ и мкФ при подборе компонентов. Оптимально использовать ту единицу, в которой указывается номинал конденсатора производителем, чтобы избежать округлений и неточностей при автоматическом подборе из библиотеки компонентов.

Погрешности при измерении емкости: влияние выбранной единицы

Выбор единицы измерения емкости напрямую влияет на точность интерпретации результатов. При измерении малых емкостей в диапазоне пикофарад (пФ) использование приборов, отображающих значения в микрофарадах (мкФ), приводит к потере значащих цифр. Например, емкость 47 пФ будет отображаться как 0.000047 мкФ, что повышает вероятность округления и потери точности при ручной или автоматической обработке данных.

Погрешности возрастают при переходе между единицами без учета систематической составляющей ошибок. Измерение емкости 0.1 мкФ с прибором, градуированным в нанофарадах, потребует пересчета: 0.1 мкФ = 100 нФ. При этом градуировка прибора может не учитывать температурную нестабильность компонентов, влияющую на значимость младших разрядов.

Особую сложность представляют измерения в диапазоне менее 1 пФ. Здесь выбор единицы критичен: даже небольшое наводимое напряжение в измерительной цепи может быть интерпретировано как значимая емкость, если выбранная единица – фемтофарад (фФ). В таких условиях необходимо применять экранированные измерительные кабели и калибровку с использованием эталонных конденсаторов.

Некорректное округление при автоматическом масштабировании измерительных приборов также вносит погрешность. Если прибор автоматически переводит 0.99 нФ в 990 пФ, при этом округляя до целого значения, то теряется информация о 10 пФ, что эквивалентно погрешности более 1%.

Рекомендуется всегда выбирать единицу измерения, при которой измеренное значение находится в пределах от 10 до 999. Это снижает вероятность округления и повышает стабильность результатов при повторных измерениях.

Типовые ошибки при неправильном выборе единицы:

Какие единицы емкости используются в расчетах фильтров и почему

В расчетах электронных фильтров емкость конденсаторов указывается преимущественно в микрофарадах (µF), нанофарадах (nF) и пикофарадах (pF). Выбор единицы зависит от типа фильтра, рабочей частоты и требуемой точности.

• Микрофарады (µF) применяются в низкочастотных фильтрах, например, в аудиотехнике или импульсных источниках питания. Емкости от 0.1 µF до 1000 µF обеспечивают необходимое сглаживание и подавление пульсаций на частотах до десятков кГц.
• Нанофарады (nF) используются при расчетах фильтров среднего диапазона частот, включая фильтры подавления ВЧ-помех и цепи коррекции усилителей. Диапазон от 1 nF до 1000 nF оптимален для работы на частотах от сотен кГц до нескольких мегагерц.
• Пикофарады (pF) актуальны для высокочастотных цепей – радиоприемников, генераторов и фильтров ВЧ-тракта. Значения от 0.5 pF до 1000 pF позволяют точно настраивать резонансные контуры и подавлять нежелательные частоты выше 10 МГц.

Выбор единицы напрямую связан с точностью расчетов. Например, в ВЧ-фильтрах емкость в 10 pF и 12 pF приводит к заметному изменению частотной характеристики. В таких случаях использование единицы «pF» обеспечивает точность до двух значащих цифр без дополнительных нулей, снижая риск ошибок при проектировании.

Кроме того, номиналы стандартных конденсаторов чаще обозначаются в pF, nF или µF, а не в фарадах. Это упрощает сопоставление расчетных значений с доступными компонентами.

При расчете фильтров важно использовать единицы, соответствующие рабочему диапазону частот и необходимой точности, чтобы обеспечить надежную работу схемы без перенастройки или замены компонентов.

Вопрос-ответ:

Какая основная единица измерения электроемкости и как она определяется?

Основной единицей измерения электроемкости является фарад (обозначается как Ф или F). Один фарад — это емкость, при которой заряд в один кулон приводит к разности потенциалов в один вольт. Это довольно большая величина, поэтому на практике чаще используют производные единицы: микрофарад (μF = 10⁻⁶ Ф), нанофарад (nF = 10⁻⁹ Ф) и пикофарад (pF = 10⁻¹² Ф). Эти единицы позволяют точнее описывать характеристики типичных конденсаторов, используемых в электрических схемах.

Почему в бытовой электронике чаще всего указываются значения в микрофарадах и пикофарадах?

Большинство конденсаторов, применяемых в бытовой технике и радиосхемах, обладают емкостью, значительно меньшей одного фарада. Например, в радиоприемниках, телевизорах, зарядных устройствах используются компоненты с емкостью от нескольких пикофарад до нескольких микрофарад. Это обусловлено характеристиками самих цепей: такие значения позволяют регулировать сигналы, сглаживать пульсации и обеспечивать стабильную работу устройств. Единицы вроде микрофарада и пикофарада позволяют записывать параметры компактно и точно, без избыточных нулей.

Как выбрать подходящую единицу измерения емкости при проектировании схем?

При выборе подходящей единицы измерения важно учитывать диапазон напряжений и частот, а также назначение схемы. Например, для фильтров и временных цепей в аналоговой электронике чаще подходят конденсаторы с емкостью в диапазоне от нанофарад до микрофарад. Если используются высокочастотные сигналы, например, в ВЧ-усилителях, то подбираются значения в пикофарадах. Удобнее сначала рассчитать емкость в фарадах по формуле, а затем перевести её в более подходящую единицу для удобства чтения и записи.

Есть ли единицы измерения емкости, отличные от фарада?

Фарад и его производные (микрофарад, нанофарад и пикофарад) — единственные общепринятые единицы измерения емкости в Международной системе единиц (СИ). Однако в некоторых старых технических документах можно встретить другие обозначения, особенно в американской литературе, где, например, иногда использовались единицы, кратные микромикрофараду (μμF), которые на самом деле эквивалентны пикофараду. Такие обозначения сегодня считаются устаревшими, и в современной практике используется только система СИ.

Где применяются конденсаторы с большой емкостью, измеряемой в фарадах и выше?

Конденсаторы с емкостью в фарадах (чаще от одного до нескольких тысяч фарад) находят применение в устройствах, где требуется хранить значительное количество энергии. Примеры — суперконденсаторы в системах бесперебойного питания, рекуперации энергии в электромобилях и накопителях для солнечных панелей. В отличие от аккумуляторов, такие элементы способны быстро заряжаться и разряжаться, обеспечивая кратковременную, но мощную подачу энергии. Их использование помогает сгладить перепады напряжения и обеспечить стабильную работу оборудования.
