Трещины на стенах жилого или нежилого здания – это не просто визуальный дефект, а потенциальный признак нарушения работы фундамента. Чаще всего они указывают на неравномерную осадку, подвижки грунта или ошибки в строительстве. При появлении таких повреждений требуется не косметический ремонт, а диагностика и укрепление основания постройки.
Один из первых шагов – оценка характера трещин. Вертикальные, горизонтальные и диагональные разломы имеют разную природу и указывают на различные типы деформаций. Например, диагональные трещины у окон и дверей часто свидетельствуют о проседании углов здания. Если ширина повреждения превышает 2 мм и продолжает увеличиваться, это указывает на активное развитие процесса и необходимость немедленного вмешательства.
Перед началом работ по усилению фундамента необходимо провести инженерное обследование. Геодезисты и геотехники устанавливают причины движения основания: подмыв, пучинистые грунты, недостаточная глубина заложения. Без этих данных усиление может оказаться неэффективным или даже усугубить ситуацию.
К распространённым способам укрепления относятся инъектирование трещин цементным раствором или полиуретановыми смолами, установка буроинъекционных свай, усиление железобетонным поясом или рубашкой, а также подливка недостающих участков фундамента. Метод выбирается с учётом состояния конструкции, типа почвы и динамики деформаций.
Невмешательство при наличии трещин способно привести к ухудшению несущей способности стен и в дальнейшем – к частичному или полному разрушению здания. Поэтому любые признаки движения конструкций требуют профессионального подхода и точных решений.
Как определить, связаны ли трещины на стене с просадкой фундамента
Признаки того, что трещины вызваны просадкой фундамента, можно определить по их форме, направлению и месту появления. Вертикальные и диагональные трещины, идущие от углов оконных или дверных проемов вниз под углом 30–45 градусов, часто указывают на неравномерное оседание основания.
Если трещины проходят через несколько этажей и при этом совпадают по расположению, это говорит о передаче деформации от фундамента вверх. Горизонтальные трещины ближе к цоколю или в подвале также могут быть признаком давления грунта вследствие подвижек основания.
Отслоение штукатурки, перекосы дверей и окон, появление зазоров между стеной и полом или потолком – дополнительные признаки проблем с основанием. Наличие щелей, изменяющихся по ширине в зависимости от времени года, указывает на подвижность грунта под фундаментом.
Для подтверждения просадки необходимо провести геодезическую съёмку и нивелировку. Сравнение текущих данных с предыдущими позволяет зафиксировать смещения. Также используется метод закладных маяков: гипсовые или стеклянные полоски наносятся на трещину, и их разрушение показывает наличие движения.
Окончательное заключение даёт инженерное обследование, включающее исследование состояния грунтов, глубины заложения и типа фундамента. Без этого невозможно определить точную причину деформации и выбрать метод укрепления.
Какие виды трещин указывают на необходимость укрепления основания

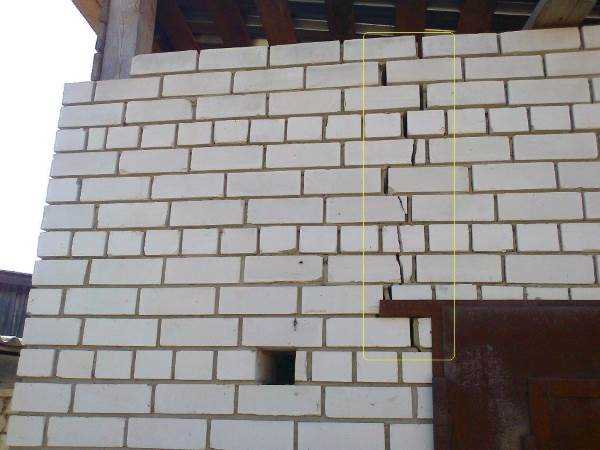

Вертикальные трещины на несущих стенах – один из основных признаков просадки фундамента. Если такие трещины начинаются от цоколя и тянутся вверх, это свидетельствует о неравномерной усадке основания. Ширина более 3 мм и увеличение длины со временем – повод к немедленному обследованию и усилению фундамента.
Диагональные трещины под оконными и дверными проёмами часто указывают на смещение основания. Особенно опасны случаи, когда одна сторона проёма «опускается» по отношению к другой. Это означает, что несущая способность грунта нарушена, и требуется стабилизация основания путём инъектирования или устройства свай.
Трещины между пристройкой и основным зданием сигнализируют о разной степени осадки. Такие дефекты характерны для случаев, когда фундамент пристройки менее прочен или заложен на меньшую глубину. Усиление в этом случае проводят отдельно под каждой конструктивной частью с учётом нагрузок.
Расходящиеся трещины на углах здания являются признаком перекоса или поворота фундамента. Это может быть следствием обводнения грунта или ошибок при проектировании. Без усиления основания в таких условиях возможно дальнейшее разрушение несущих элементов.
Горизонтальные трещины в нижней части стен, расположенные вблизи цоколя, указывают на сдвиг или боковое давление на фундамент. Подобные дефекты часто возникают при вспучивании грунта, особенно на глинистых почвах. Требуется установка дополнительных опор или выполнение обойм из железобетона.
Любой из перечисленных видов повреждений – это не косметическая проблема, а инженерный сигнал о нестабильности основания. Укрепление фундамента в таких случаях – технически оправданная и необходимая мера.
Способы обследования состояния фундамента без вскрытия конструкции
Для оценки состояния фундамента без демонтажа элементов строения применяются методы неразрушающего контроля. Один из наиболее точных – георадиолокация. С помощью георадара определяют глубину заложения, плотность материала, наличие пустот и водонасыщенных зон. Прибор излучает электромагнитные волны, которые отражаются от границ сред с разной плотностью, фиксируя искажения сигнала.
Ультразвуковая диагностика позволяет оценить наличие трещин, расслоений и изменение прочностных характеристик бетона. Датчики прикладываются к поверхности цоколя или откосов, а измерения дают представление о целостности конструкции.
Вибродиагностика применяется для выявления ослабленных участков и оценки динамической устойчивости. Метод основан на анализе колебательных характеристик, возникающих при воздействии контролируемых вибраций. Отклонения параметров указывают на возможные дефекты в основании.
Использование тепловизора позволяет обнаружить участки с повышенной влажностью, что может свидетельствовать о просадке или нарушении гидроизоляции. Тепловые аномалии фиксируются при обследовании наружных и внутренних поверхностей здания.
Лазерное сканирование даёт возможность построить точную 3D-модель основания и стен. Оцифровка помогает выявить деформации, смещения и несоосности без физического вмешательства в конструкцию.
Для контроля осадки применяют нивелирную съёмку с установкой реперов на фасаде. Повторные измерения через определённый интервал времени позволяют выявить тенденцию к просадке и определить скорость её развития.
Когда целесообразно применять метод инъектирования грунта под фундамент
Инъектирование грунта под фундамент применяют при локальной просадке основания, вызванной вымыванием мелких частиц, осушением или вибрационными нагрузками. Метод подходит для зданий с ленточным, плитным или свайным фундаментом, особенно при наличии трещин шириной до 5 мм и отсутствии деформаций несущих элементов.
Целесообразно использовать технологию при разнице в осадке фундаментов более 2 см, если она наблюдается на ограниченном участке. Также метод применим, когда невозможно провести масштабные земляные работы из-за плотной застройки или наличия коммуникаций. Инъектирование допустимо при глубине залегания фундамента до 3 м и типе основания – пески, супеси, суглинки со средней плотностью.
Применение метода оправдано при необходимости укрепления основания без остановки эксплуатации здания. Технология позволяет стабилизировать грунт и прекратить развитие трещин в течение 1–3 дней. Ввод раствора осуществляется под давлением 0,5–2,5 МПа с использованием микроцементов, полиуретановых или акрилатных смесей в зависимости от характеристик почвы.
Инъектирование неэффективно при органических или торфяных грунтах, а также в случае общего обрушения фундамента. Перед проведением работ требуется инженерно-геологическое обследование и анализ несущей способности основания.
Усиление ленточного фундамента с помощью обойм и железобетонных поясов
Металлические обоймы используют для локального укрепления повреждённых участков фундамента. Они представляют собой сварные или сборные конструкции, обхватывающие ленту с двух сторон. Обоймы равномерно распределяют нагрузки и ограничивают развитие трещин.
- Обоймы изготавливаются из уголка или швеллера толщиной не менее 8 мм.
- Монтаж выполняется после зачистки и грунтовки поверхности бетона.
- Обоймы стягиваются шпильками диаметром 14–16 мм с шагом 0,8–1 м.
- После установки зазоры между металлом и бетоном заполняются мелкозернистым раствором или инъекционным составом.

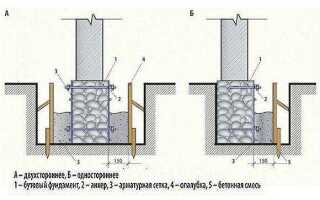

Железобетонные пояса усиливают фундамент по всей длине. Они формируются путём устройства опалубки и заливки армированной бетонной ленты с наружной или внутренней стороны основания.
- Подготавливается траншея глубиной ниже подошвы фундамента на 10–15 см.
- Устраивается песчано-гравийная подушка и армирующий каркас из арматуры AIII Ø12–16 мм с хомутами через 20–25 см.
- Каркас соединяется с существующим фундаментом через анкера длиной 30–40 см с шагом 0,6–0,8 м.
- Заливается бетон марки не ниже М300 с обязательным вибрированием.
После набора прочности (не менее 28 суток) возможна дополнительная гидроизоляция и утепление. Такой способ увеличивает ширину и жёсткость основания, снижая риск деформаций при сезонных подвижках грунта.
Особенности укрепления фундамента при высоком уровне грунтовых вод
При высоком уровне грунтовых вод усиление фундамента требует дополнительных мер гидроизоляции и дренажа. В первую очередь необходимо определить глубину залегания воды в разные сезоны. Если уровень поднимается выше подошвы фундамента, существует риск подмыва основания и капиллярного подсоса влаги.
Работы начинают с устройства дренажной системы. Используют перфорированные трубы диаметром не менее 110 мм, укладываемые по периметру на глубине 30–50 см ниже уровня подошвы. Для засыпки применяется смесь щебня фракции 20–40 мм и геотекстиля плотностью от 200 г/м². Отвод воды организуют в ливневую или накопительную систему.
Следующий этап – внешняя обмазочная гидроизоляция. Используются составы на основе битумно-полимерных мастик или цементно-полимерных растворов. Нанесение осуществляется в 2–3 слоя с обязательным армированием стеклосеткой. Перед обработкой поверхность очищается и грунтуется.
Для повышения устойчивости конструкции к подвижкам грунта применяется метод инъекционного усиления. Через пробуренные скважины под давлением нагнетаются цементные или полиуретановые составы. Это увеличивает несущую способность основания и снижает его водопроницаемость.
Если фундамент уже повреждён, используются буроинъекционные сваи длиной до 6 м. Они вводятся с внешней стороны и связываются с существующим фундаментом с помощью анкерных элементов. Диаметр свай подбирается индивидуально, чаще всего 150–250 мм.
Внутреннюю поверхность подвального помещения защищают проникающими гидроизоляционными смесями, которые кристаллизуются в порах бетона. Это снижает риск образования трещин от давления воды и препятствует просачиванию влаги внутрь помещения.
