Производители большинства сплит-систем указывают стандартную длину фреоновой трассы в пределах 3–5 метров. Однако при нестандартной планировке помещений или необходимости установки наружного блока на удалении от внутреннего, возникает потребность в её увеличении. Это технически возможно, но требует точного расчёта и соблюдения ключевых требований.
Для большинства бытовых моделей максимально допустимая длина трассы составляет 15–25 метров, при этом необходимо учитывать перепад высот – он редко должен превышать 5–10 метров. Превышение этих значений приводит к снижению эффективности работы оборудования, перегрузке компрессора и риску выхода из строя. Перед удлинением трассы важно изучить технический паспорт конкретной модели кондиционера: там указаны предельные значения длины, допустимая дозаправка хладагента и допустимый перепад высот.
При увеличении длины трассы обязательно проводится дозаправка фреона. Расчёт количества хладагента производится исходя из длины, превышающей базовые 5 метров: как правило, требуется от 15 до 30 граммов на каждый дополнительный метр. Недостаток или избыток хладагента ведёт к неправильной работе системы, образованию льда на испарителе и нестабильному охлаждению.
Также увеличивается сопротивление в трубопроводе, что требует точного подбора диаметра медных труб. Стандартные Ø6 и Ø10 мм могут оказаться неэффективными при трассе свыше 15 метров. В таких случаях применяются увеличенные диаметры и теплоизоляция повышенной толщины – не менее 13 мм. Ошибки при выборе диаметра труб или теплоизоляции приводят к перегреву компрессора и снижению энергоэффективности системы.
Увеличение длины трассы всегда должно сопровождаться точным расчетом и монтажом сертифицированными специалистами. Нарушение технических условий ведёт к аннулированию гарантии производителя и удорожанию эксплуатации. Оптимальное решение – проектирование трассы ещё на этапе ремонта с учётом всех инженерных ограничений.

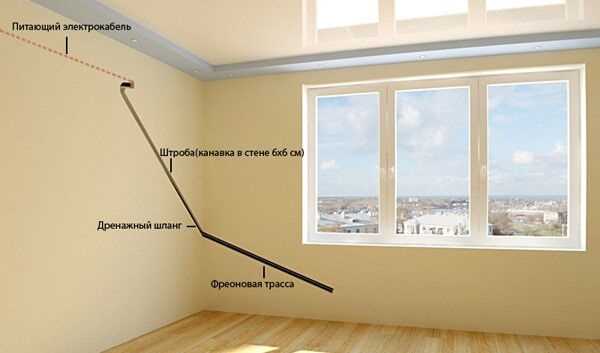

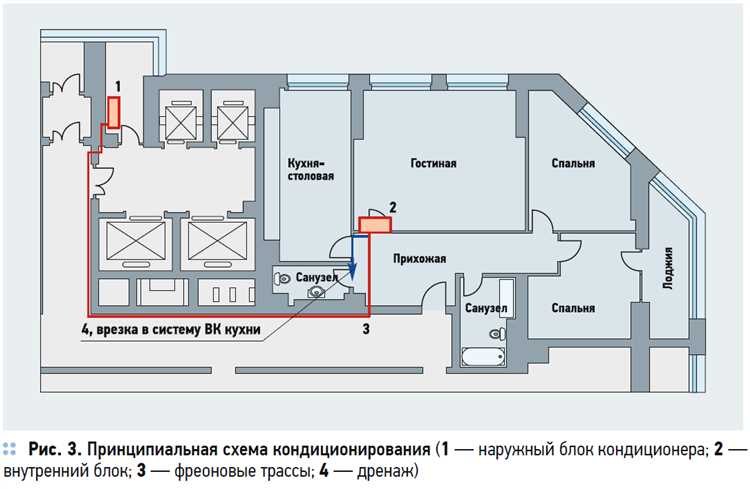

Максимально допустимая длина трассы по рекомендациям производителей
Производители сплит-систем четко указывают предельно допустимую длину фреоновой трассы для каждой модели. Например, для бытовых кондиционеров мощностью до 3,5 кВт допустимая длина составляет от 15 до 20 метров. У моделей среднего класса (от 5 до 7 кВт) – до 25 метров. У промышленных и полупромышленных систем (канальные, кассетные) трасса может достигать 50–75 метров, в зависимости от технических параметров конкретной модели.
Превышение рекомендованной длины без дополнительных мер приводит к потере мощности, перегрузке компрессора и снижению срока службы оборудования. Для трасс длиной свыше 7 метров чаще всего требуется дозаправка хладагентом. Например, при превышении базовой длины на каждый метр дополнительно добавляется от 20 до 30 граммов фреона R410A, в зависимости от рекомендаций производителя.
Также учитывается перепад высот между блоками. При превышении допустимого значения – обычно 5–10 метров для бытовых моделей и до 30 метров для промышленных – необходима установка маслоподъемных петель для предотвращения масляного голодания компрессора.
Игнорирование заводских ограничений приводит к отказу в гарантийном обслуживании. Перед монтажом следует ознакомиться с технической документацией конкретной модели: каждый производитель (Daikin, Mitsubishi Electric, LG, Toshiba и др.) указывает как базовую, так и максимальную длину трассы, а также допустимый вертикальный перепад.

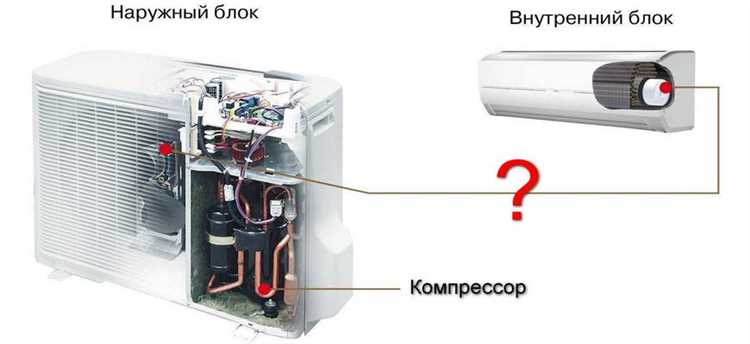

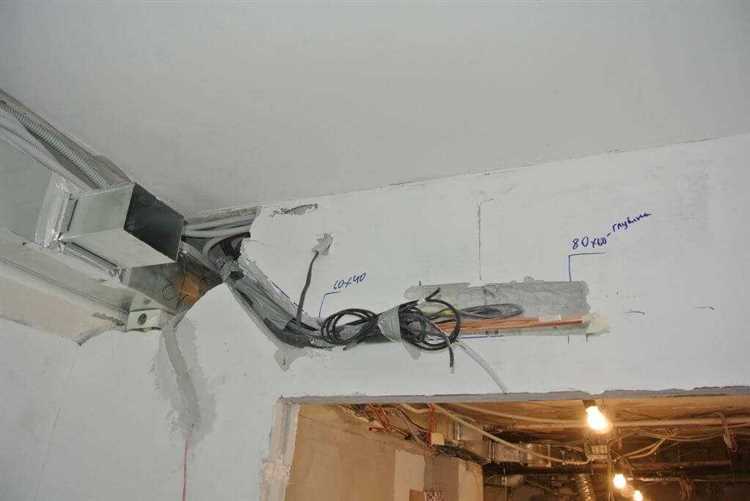

Как влияет увеличение длины трассы на работу компрессора
Увеличение длины фреоновой трассы напрямую влияет на нагрузку, испытываемую компрессором. При стандартной длине до 5 метров потери давления минимальны, но при превышении 15 метров возрастает гидравлическое сопротивление, что приводит к снижению эффективности теплообмена и увеличению времени работы компрессора до достижения заданной температуры.
Каждый дополнительный метр трассы увеличивает сопротивление циркуляции хладагента, особенно при недостаточном диаметре труб или отсутствии дополнительной дозаправки фреоном. Компрессор вынужден работать дольше и на более высоком давлении, что повышает температуру обмоток и ускоряет износ. Например, при превышении рекомендуемой длины на 10 метров без корректировки количества хладагента ток потребления может увеличиться на 10–15%.
Дополнительно возрастает риск возврата масла. При трассах свыше 20 метров масло, циркулирующее вместе с хладагентом, может не возвращаться в картер компрессора, особенно при неверном уклоне трассы или отсутствии маслоподъемных петель. Это ведет к «масляному голоданию», перегреву и возможному клину компрессора.
Рекомендуется строго следовать техническим характеристикам производителя: использовать трассы не длиннее предельно допустимых значений (обычно до 25 метров для бытовых моделей), устанавливать компенсационные петли, дозаправлять систему с точностью до грамма, проверять давление и температуру на выходе из компрессора в режиме максимальной нагрузки. Несоблюдение этих требований значительно сокращает ресурс компрессора и может привести к его преждевременному выходу из строя.

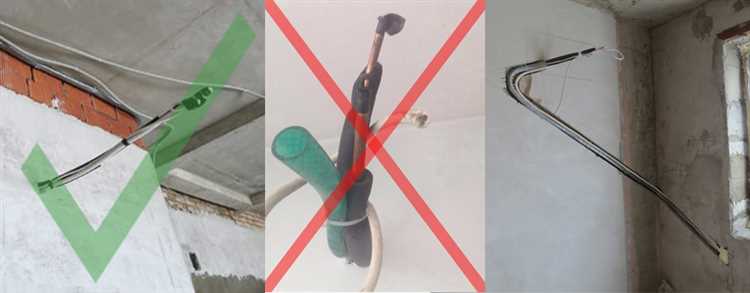

Выбор диаметра труб и толщина теплоизоляции при удлинённой трассе
При увеличении длины трассы для кондиционера критически важно правильно подобрать диаметр медных труб. Для бытовых систем до 7 кВт при стандартной длине трассы до 5 метров используют трубки диаметром 6,35 мм (1/4″) и 9,52 мм (3/8″). При увеличении длины до 15–20 метров рекомендуется переход на 6,35 мм и 12,7 мм (1/2″) соответственно, чтобы снизить падение давления и обеспечить достаточную циркуляцию хладагента.
Толщина теплоизоляции напрямую влияет на эффективность системы при удлинённой трассе. При длине трассы более 7 метров теплоизоляционный слой должен быть не менее 13 мм. В условиях высокой влажности или наружной прокладки – не менее 19 мм. Использование тонкой изоляции приводит к конденсации влаги и потере хладагента за счёт повышения нагрузки на компрессор.
Материал теплоизоляции должен быть с закрытой ячеистой структурой, например, вспененный каучук с коэффициентом теплопроводности не выше 0,035 Вт/(м·К). При монтаже недопустимы зазоры и незащищённые участки – все стыки должны быть герметично зафиксированы алюминиевым скотчем или специальными клеевыми составами для предотвращения теплопотерь.

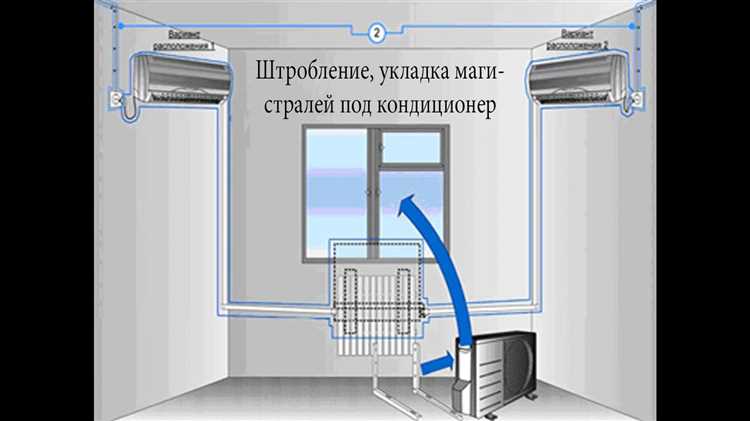

Потери хладагента и необходимость дозаправки при увеличении длины
При превышении стандартной длины трассы кондиционера (обычно 5 метров) возникает необходимость компенсации потерь хладагента. На каждый дополнительный метр добавляется нагрузка на компрессор и снижается эффективность теплообмена. Это связано с увеличением внутреннего объёма трубопровода и сопротивления потоку.
Большинство производителей указывают норму дозаправки: например, 20–30 граммов фреона R410A на каждый метр сверх базовой длины. При недостаточной дозаправке возможно образование льда на испарителе, снижение производительности и преждевременный износ компрессора. Избыточная заправка также опасна – она вызывает перегрузку системы и повышенное давление.
Перед добавлением хладагента необходимо точно измерить фактическую длину трассы и учесть все изгибы и перепады высоты. Рекомендуется использовать вакуумирование и электронные весы для точной дозировки. Ошибка в 50 граммов может привести к сбоям работы инверторных моделей, особенно при работе в режиме обогрева на малых температурах.
В новых трассах желательно использовать трубы с минимальным внутренним диаметром, рекомендованным производителем, чтобы уменьшить объём хладагента. Применение теплоизоляции также снижает теплопотери и стабилизирует давление, уменьшая вероятность колебаний производительности.

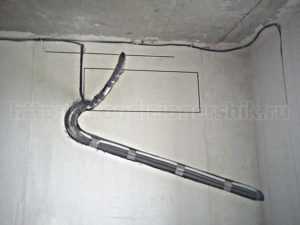

Допустимые изгибы трассы и минимальный радиус поворота труб
Для труб диаметром 1/4″ (6,35 мм) минимальный радиус изгиба составляет 30 мм. Для труб 3/8″ (9,52 мм) – не менее 45 мм. Для 1/2″ (12,7 мм) – 65 мм, а для 5/8″ (15,88 мм) – не менее 80 мм. Изгибы должны выполняться исключительно с использованием трубогиба, без применения силы вручную, чтобы избежать деформации стенок.
Максимальное количество поворотов трассы между блоками не должно превышать 8. Каждый изгиб увеличивает гидравлическое сопротивление и нагрузку на компрессор. Углы поворота предпочтительны плавные – не менее 90°, избегать острых переломов.
Особое внимание – к участкам после изгиба: длина прямолинейного участка после каждого поворота должна быть не менее 300 мм. Это стабилизирует поток хладагента и снижает турбулентность.
Не допускается изгиб труб на участках, где возможна вибрация от компрессора или внешних воздействий. В таких зонах необходимо использовать виброопоры и компенсаторы изгиба.
Нарушение радиуса изгиба и чрезмерное количество поворотов – частые причины обмерзания трассы, падения давления и перегрева компрессора. При необходимости выполнения сложной трассы с множеством изгибов рекомендуется согласование с производителем оборудования или проектировщиком.

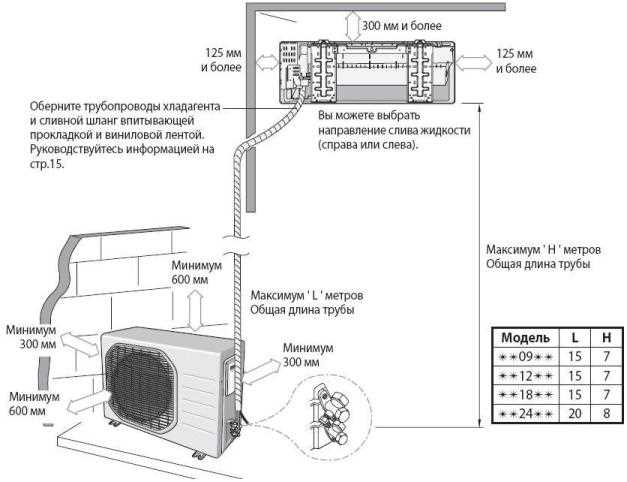

Расчёт дополнительного количества хладагента при удлинении
Для корректной работы кондиционера при увеличении длины трассы требуется добавить хладагент, компенсируя увеличение объёма трубопровода. Расчёт основывается на объёме дополнительной длины и внутреннем сечении труб.
- Определите внутренний диаметр медной трубы (например, 1/4″, 3/8″ или 1/2″), указанный в спецификации.
- Вычислите внутреннюю площадь сечения трубы:
Площадь = π × (d/2)², где d – внутренний диаметр в метрах. - Вычислите объём дополнительной трассы:
Объём = площадь сечения × длина дополнительного участка (в метрах). - Переведите объём в литры (1 м³ = 1000 л).
- Умножьте объём на плотность хладагента (обычно около 1,2 кг/л для R410A, 1,3 кг/л для R22), чтобы получить массу дополнительного хладагента.
Например, при удлинении на 10 метров трубой диаметром 1/4″ (6,35 мм внутренний диаметр) объём составит около 0,32 литра, что соответствует примерно 0,39 кг R410A.
- Для трасс длиннее 7-10 метров добавляйте хладагент согласно расчету.
- При удлинении более 15 метров рекомендуется проверить давление и произвести дополнительную диагностику системы.
- Добавление хладагента строго дозировано, чтобы избежать избыточного давления и ухудшения эффективности.
Ошибки при монтаже удлинённой трассы и их последствия
Основная ошибка – неправильный расчёт длины и сечения трубопровода. Недостаточный диаметр фреоновой магистрали приводит к падению давления и снижению производительности кондиционера, что вызывает перегрев компрессора и сокращение его ресурса на 20–30%.
Нарушение уклонов при прокладке труб – частая причина накопления жидкости в системе. Это приводит к гидроударам, повреждению клапанов и ухудшению теплопередачи, что вызывает неравномерное охлаждение и повышенный расход электроэнергии.
Отсутствие или неправильное размещение точек дренажа вызывает застой конденсата, что приводит к коррозии и развитию плесени в трассе. Срок службы оборудования сокращается до 5 лет вместо заявленных 10–15.
Использование неподходящих материалов для изоляции труб снижает эффективность теплоизоляции на 40%, что увеличивает нагрузку на компрессор и повышает риск образования инея на наружном блоке.
Неправильное вакуумирование и нарушение герметичности системы при удлинении трассы вызывают попадание воздуха и влаги, что приводит к образованию кислот и засорению фильтров. Это вызывает поломку компрессора в течение первого года эксплуатации.
Рекомендуется строго придерживаться технических требований производителя по максимальной длине и высоте трассы, использовать трубы с увеличенным сечением при удлинении более 10 метров, контролировать уклоны не менее 3° и проводить тщательное вакуумирование с проверкой на герметичность.
Вопрос-ответ:
Какие ограничения по длине трассы существуют для кондиционеров и почему?
Максимальная длина трассы у кондиционера ограничена техническими параметрами устройства и рекомендациями производителя. Длина влияет на эффективность работы системы: слишком длинная трасса может привести к снижению давления хладагента и ухудшению теплопередачи, что скажется на производительности и энергопотреблении. Обычно стандартные модели рассчитаны на магистрали до 15-20 метров, но при необходимости можно использовать удлинённые трассы с учётом дополнительных условий.
Какие технические меры нужно соблюдать при увеличении длины трассы для кондиционера?
При удлинении трассы важно использовать трубы и фитинги правильного диаметра, чтобы минимизировать потери давления и избежать утечек. Также нужно контролировать уровень и качество хладагента, а при значительном удлинении рекомендовано применять усиленную систему вакуумирования и заправки. Иногда требуется установка дополнительных опор и утеплителя для предотвращения конденсата и теплопотерь. Все работы должны выполняться квалифицированными специалистами с соблюдением правил монтажа.
Как влияет увеличение длины трассы на расход хладагента и эффективность работы кондиционера?
Увеличение длины трассы обычно приводит к увеличению объёма хладагента, необходимого для заполнения системы. Это может повлиять на эффективность работы, поскольку слишком длинная магистраль создаёт дополнительные потери давления, снижая производительность компрессора. В результате, кондиционер может работать менее экономично, а в некоторых случаях — быстрее изнашиваться. Чтобы избежать проблем, важно точно рассчитать необходимое количество хладагента и обеспечить правильный монтаж трубопроводов.
Можно ли самостоятельно удлинить трассу для кондиционера, или лучше обратиться к специалистам?
Самостоятельное удлинение трассы без специальных знаний и оборудования рискованно. Неправильное подключение, выбор труб или несоблюдение норм может привести к утечкам, снижению производительности и поломке оборудования. Для качественного результата рекомендуется обратиться к опытным монтажникам, которые обеспечат точный расчёт, корректную сборку и проверку системы, что гарантирует надёжную и безопасную эксплуатацию кондиционера.
Как влияет увеличенная длина трассы на гарантийные обязательства производителя кондиционера?
В большинстве случаев производители указывают максимально допустимую длину трассы, при превышении которой гарантия может быть аннулирована. Это связано с тем, что превышение параметров эксплуатации может привести к поломкам, не предусмотренным техническими нормами. Перед удлинением трассы стоит внимательно изучить инструкцию и уточнить у сервисного центра, как это повлияет на гарантию и обслуживание устройства.
Какие факторы влияют на максимальную допустимую длину трассы для кондиционера?
Максимальная длина трассы зависит от нескольких параметров: мощности и типа кондиционера, диаметра медных труб, толщины изоляции, а также перепада высот между внутренним и наружным блоками. Чем длиннее трасса, тем сильнее падает давление хладагента, что может снизить производительность и привести к перегрузке компрессора. Также важно учитывать правильный подбор фреона и соблюдение технологии монтажа, чтобы избежать утечек и ухудшения теплообмена.
