Нахождение труб отопления, скрытых за отделкой стен, необходимо при ремонте, перепланировке или монтаже дополнительных элементов интерьера. Незнание точного положения коммуникаций может привести к повреждению труб при сверлении или штроблении. Особенно это критично для медных или полипропиленовых труб, не защищённых прочным коробом.
Первый способ – использование бесконтактных детекторов. Модели с функцией обнаружения металлов и изменений температуры позволяют выявить медные и стальные трубы, а также нагретые пластиковые. Приборы Bosch GMS 120 или Zircon MultiScanner i520 показывают глубину залегания и форму объекта с точностью до 1 см. Их эффективность снижается при наличии фольгированных утеплителей или армирующей сетки в штукатурке.
Тепловизоры позволяют визуализировать горячие участки стены, соответствующие проходу отопительных труб. Особенно эффективны в холодное время года при включённой системе отопления. Даже недорогие модели, такие как Seek Thermal Compact, дают возможность увидеть тепловую аномалию, указывающую на расположение труб. Однако пластик с теплоизоляцией может не передавать достаточное количество тепла на поверхность стены, и в таких случаях метод теряет точность.
Альтернативный способ – анализ проектной документации или вызов специалиста с эндоскопом. Видеозонд позволяет обследовать внутреннее пространство через минимальное отверстие в стене, сохраняя отделку. Этот метод особенно полезен при отсутствии визуальных признаков или неработающих приборах обнаружения.
Как визуально обнаружить следы труб на поверхности стены
Прокладка труб отопления под слоем штукатурки или шпаклёвки нередко оставляет характерные признаки на поверхности стены. Один из них – неравномерность окрашивания. При окраске стены над трубой краска высыхает быстрее, часто с образованием едва заметного изменения оттенка.
Другой признак – микротрещины. Из-за температурных колебаний труба расширяется, что вызывает напряжение в верхнем слое отделки. Такие трещины чаще всего имеют продольную форму и идут параллельно полу или вертикально от пола к потолку.
Тепловые мостики – участки стены, отличающиеся по температуре. Зимой, если провести рукой по поверхности, можно ощутить тёплую зону – признак скрытой трубы. Особенно это заметно в углах и рядом с батареями.
Конденсат также может выдавать наличие труб. Влажные пятна или потемнение краски – признак холодной или плохо изолированной трубы, проходящей внутри стены.
Важно обращать внимание на симметрию помещений. В типовых планировках трубы часто идут вертикально от радиатора к потолку или горизонтально вдоль пола. Визуально можно отследить расположение, проведя воображаемую линию от существующего радиатора вверх или вбок – именно по этим зонам чаще всего остаются описанные следы.
Какие приборы помогут точно определить местоположение труб
Тепловизор выявляет участки стены с повышенной температурой, позволяя определить расположение горячих труб отопления. Для точного результата помещение должно быть прогрето, а температура поверхности труб – контрастировать с окружающей стеной.
Детектор скрытой проводки (мультисканер) способен фиксировать металл, пластик и движение жидкости. Современные модели, например Bosch GMS 120, отображают глубину залегания до 12 см и выделяют объекты различного типа.
Эндоскоп позволяет визуально обследовать пустоты в стенах и местах соединений трубопровода. Камера на гибком кабеле вводится через технологические отверстия, предоставляя прямое изображение на дисплей устройства.
Металлодетектор эффективен при поиске металлических труб, особенно в старых домах. Устройства с высокой чувствительностью могут фиксировать объекты на глубине до 15 см, но не определяют пластик.
Акустический анализатор улавливает шумы, создаваемые циркулирующим теплоносителем. Прибор применим для диагностики работающей системы отопления, особенно в условиях слабой теплоотдачи, когда тепловизор малоэффективен.
Как использовать тепловизор для поиска труб отопления
Тепловизор регистрирует инфракрасное излучение, позволяя визуализировать скрытые трубопроводы по разнице температур. Для точного обнаружения труб отопления следует предварительно прогреть систему минимум на 30–60 минут – разогретая вода создаёт чёткий температурный контраст в стене.
Держите тепловизор на расстоянии 0,5–1 метра от поверхности. Начинайте сканирование с предполагаемой зоны прохождения труб, двигаясь равномерно горизонтально и вертикально. Изображение в тепловизоре должно показывать линейную аномалию – тёплый след с температурой выше фоновой на 3–10 °C.
Температурный диапазон настройки: выбирайте ручной режим и выставьте шкалу в пределах от +10 °C до +40 °C. Это позволяет исключить помехи от других источников тепла. Включите режим высокой чувствительности (если доступен), чтобы лучше различать границы труб.
Избегайте сканирования при солнечном обогреве стены или близости электроприборов – они создают ложные тепловые сигналы. На кирпичных и бетонных стенах тепло от труб распространяется равномернее, чем на гипсокартоне – это влияет на чёткость отображения.
Оптимальное время для диагностики: раннее утро или вечер, когда стена не прогрета извне. При необходимости отметьте границы труб маркером или лазерной указкой, используя показания тепловизора как шаблон.
Используйте устройства с термочувствительностью не хуже 0,05 °C и разрешением матрицы от 160×120 пикселей. Это обеспечит точное определение даже глубоко заложенных труб.
Можно ли найти трубы с помощью смартфона и специальных приложений
Современные смартфоны, особенно модели с продвинутыми сенсорами, способны участвовать в определении местоположения труб в стенах, но с определёнными ограничениями. Наиболее результативный способ – использование тепловизионных камер, подключаемых к смартфону через USB-C или Lightning. Например, камеры FLIR ONE и Seek Thermal позволяют визуализировать тепловые контрасты, создаваемые горячими трубами отопления в стене. Эти устройства работают совместно с собственными приложениями, доступными в App Store и Google Play.
После подключения камеры приложение отображает тепловую карту: трубы, по которым циркулирует горячая вода, проявляются как яркие участки. Метод эффективен только при активной системе отопления. Холодные трубы или скрытые на большой глубине под бетонным слоем останутся незаметными.
Без внешнего оборудования смартфоны не способны точно определять расположение труб. Приложения, использующие магнитометр (например, Metal Detector), могут фиксировать металлические элементы, но точность крайне низкая, особенно если трубы пластиковые или экранированы стеновыми материалами.
Для повышения надёжности рекомендуется сочетать тепловизор с физическим обследованием участка стены. Если точность критична – целесообразно обратиться к специалистам с профессиональными сканерами стен.

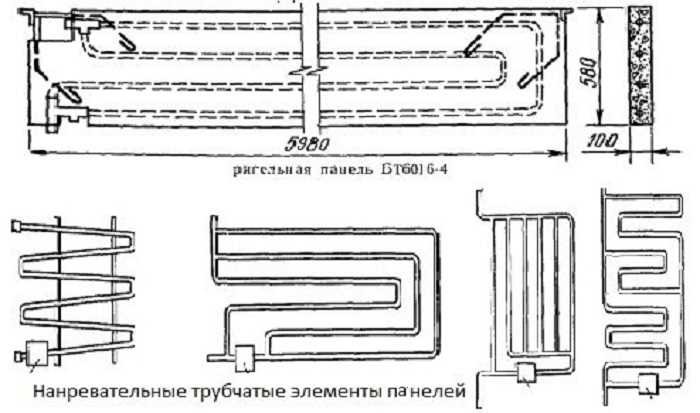

Как определить расположение труб по плану или проекту дома
Для точного определения местоположения труб отопления следует обратиться к технической документации, разработанной на этапе проектирования дома. Она включает архитектурные и инженерные чертежи, где указана вся система отопления.
- Откройте раздел «Отопление» или «ОВ» (отопление и вентиляция) в проектной документации. Здесь обозначаются трассы трубопроводов, типы радиаторов, узлы подключения и разводка по этажам.
- На чертежах ищите условные обозначения: прямые и обратные трубопроводы обозначаются двойными линиями с указанием направления потока.
- Обратите внимание на масштаб чертежа. Он позволяет определить точное расстояние от стен, пола или других ориентиров до труб.
- На планах этажей трубы обычно проходят вдоль внутренних перегородок или под оконными проемами, где размещаются радиаторы. Эти участки выделяются символами отопительных приборов и маркировкой труб (например, Ø20 или PPR 25).
- Для систем с коллекторной разводкой в проекте указан распределительный коллектор (обычно в техническом шкафу или нише), от которого отходят трубопроводы к каждому радиатору. Их местоположение и путь отражаются на планах каждого уровня.
- Если проект выполнен в формате DWG или BIM, используйте программное обеспечение (AutoCAD, Revit) для точного просмотра слоев инженерных сетей, включая координаты и отметки уровней прокладки труб.
- Уточните актуальность проекта: при капитальном ремонте или перепланировке отопительная система могла быть изменена, и фактическая схема может отличаться от проектной.
Правильное чтение проектной документации позволяет избежать вскрытия стен и неточных измерений при определении скрытых коммуникаций.
Что делать, если труба обнаружена в месте предстоящего сверления
При обнаружении трубы в месте сверления необходимо немедленно прекратить работу. Продолжение сверления без корректировки приведёт к повреждению коммуникаций и возможному подтоплению помещения.
Первый шаг – точно зафиксировать координаты трубы с помощью детектора или визуально отметить точку. Далее следует определить тип трубы – металлическая или пластиковая, отопительная или водопроводная, чтобы оценить уровень риска и давление внутри.
Если возможно, измените точку сверления на расстояние не менее 10–15 см от выявленной трубы. Это минимальный безопасный зазор, учитывая вибрации и толщину стены. При отсутствии альтернативного места требуется консультация с сантехником или специалистом по отоплению для оценки целесообразности переноса трубы или применения защитных кожухов.
Используйте сверло с ограничителем глубины, чтобы избежать проникновения в трубу при ошибке. При необходимости применяйте технологию алмазного сверления с водяным охлаждением, уменьшающую риск перегрева и повреждения труб.
Если труба металлическая и близко расположена к месту сверления, рекомендуется отключить систему отопления и сбросить давление, чтобы предотвратить аварийные ситуации. При работе в многоквартирном доме уведомите управляющую компанию и соседей о возможных перебоях.
Вопрос-ответ:
Как можно найти трубы отопления в стене без специальных приборов?
Определить расположение труб отопления в стене без использования профессионального оборудования можно несколькими способами. Например, стоит прислушаться к звукам в системе при работе отопления — иногда по шуму течения воды можно понять примерное направление труб. Также на ощупь можно проверить стены — если батареи недавно были включены, место прохождения труб может быть теплее окружающих участков. Еще один метод — обратить внимание на место установки радиаторов и попытаться провести линию от них к трубам, обычно трубы идут вертикально или горизонтально относительно радиаторов.
Какие инструменты лучше всего использовать для точного определения местоположения труб в стене?
Для точного поиска труб в стене чаще всего применяют металлодетекторы или специальные датчики для определения трубопроводов и проводки. Такие устройства могут показывать место прохождения металлических труб, что помогает избежать повреждений при сверлении. Кроме того, существуют тепловизоры, которые выявляют участки стены с повышенной температурой, соответствующие трубам горячего водоснабжения или отопления. При отсутствии этих приборов можно использовать простые методы, но их точность будет значительно ниже.
Можно ли повредить трубы отопления при сверлении стены и как этого избежать?
Да, при сверлении стены есть риск повредить трубы отопления, особенно если не знать их точного расположения. Чтобы этого избежать, рекомендуется сначала определить место труб с помощью подходящих инструментов или методик, затем сверлить аккуратно, избегая слишком глубокой или нецелевой работы. Если нет уверенности в расположении коммуникаций, лучше обратиться к специалистам или к планам дома, где обычно отмечены трубы. В некоторых случаях помогает использование специальных насадок с ограничителями глубины, чтобы не проникнуть глубже, чем необходимо.
Как распознать трубы отопления в стене по виду и материалу стены?
Расположение труб зависит от типа и возраста дома, а также от материалов стен. В кирпичных домах трубы часто проложены внутри стен, закрыты штукатуркой, поэтому визуально их не видно, но по расположению радиаторов можно предположить направление. В домах с гипсокартонными перегородками трубы обычно проходят за листами гипсокартона, и там можно попробовать использовать детекторы или снять часть облицовки. Также современные дома чаще используют пластиковые трубы, которые сложнее найти без приборов, тогда как старые системы с металлическими трубами легче определить с помощью магнитных или металлоискательных устройств.
