Определить сечение кабеля визуально возможно с определённой долей точности, если ориентироваться на диаметр жилы, плотность изоляции и маркировку. Такой метод особенно актуален в ситуациях, когда отсутствует техническая документация или маркировка стерта. Однако важно понимать: визуальная оценка – это приближённый способ, требующий внимательности и практики.
Ключевым параметром при внешнем определении сечения является диаметр токопроводящей жилы. Например, медная жила диаметром около 1,78 мм соответствует сечению 2,5 мм². Для алюминия те же визуальные параметры дают иное значение из-за меньшей плотности металла. Применяя штангенциркуль, можно измерить диаметр без зачистки всей длины, ориентируясь на оголённый участок жилы.
Дополнительные признаки – толщина изоляции и общее сечение кабеля – могут вводить в заблуждение. Изоляция разных производителей отличается по толщине, особенно в случае с ПВС, ВВГ и NYM. Например, кабель ВВГ с сечением 2,5 мм² может визуально казаться меньше, чем ПВС с тем же номиналом, из-за различий в изоляции и структуре скрутки жил.
При отсутствии точных данных целесообразно сочетать внешний осмотр с контрольным измерением длины и веса жилы: по удельной массе меди (8,9 г/см³) или алюминия (2,7 г/см³) можно пересчитать сечение. Такой подход снижает вероятность ошибки при подборе кабеля для замены или подключения нагрузки.

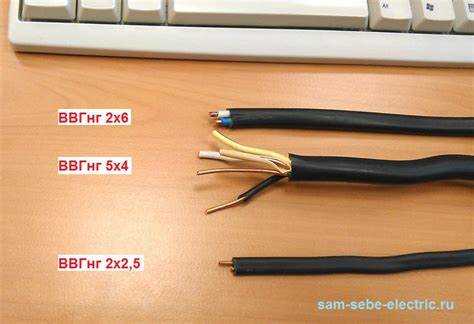

Как визуально отличить жилу сечением 1.5 мм² от 2.5 мм²
- Диаметр медной жилы сечением 1.5 мм² составляет около 1.38 мм, тогда как у 2.5 мм² – около 1.78 мм. Разница заметна при сравнении двух жил рядом.
- При изгибе провода 2.5 мм² ощущается более жестким, хуже гнётся, требует большего усилия. 1.5 мм² – заметно гибче.
- Изоляция провода с большей жилой часто толще. При одинаковом типе провода наружный диаметр у 2.5 мм² примерно на 0.5–0.8 мм больше.
- На срезе кабеля в разъёме или наконечнике 2.5 мм² заметно больше заполняет гильзу или клемму, чем 1.5 мм². Отличие хорошо видно даже невооружённым глазом.
- В распределительных коробках пучок проводов с сечением 2.5 мм² занимает больше места, чем аналогичное количество 1.5 мм². Это ощущается при укладке.
- Сравните с эталонным участком провода, если он есть. Даже короткий отрезок поможет быстро определить разницу в толщине жилы.
- Используйте обычную ручку с металлическим зажимом: если жила не пролезает между зажимом и корпусом – скорее всего, это 2.5 мм².
- Проведите ногтем по изоляции при сжатии жилы: жёсткость 2.5 мм² ощущается сразу, особенно при скручивании или сгибе.
Определение сечения кабеля по диаметру медной жилы
Для точного определения сечения медной жилы необходимо измерить диаметр проводника без изоляции. Используется штангенциркуль с точностью не менее 0,1 мм. Измерение проводится в центральной части жилы, перпендикулярно оси.
После получения диаметра применяется формула расчёта площади поперечного сечения:

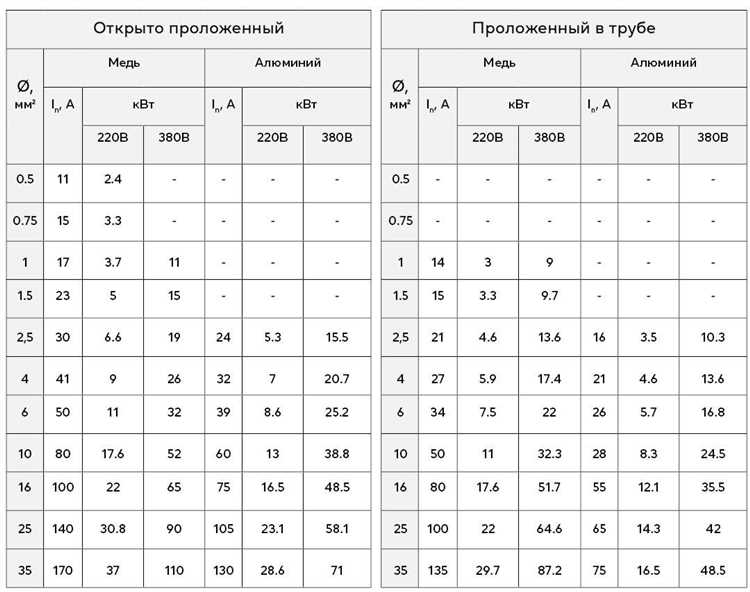

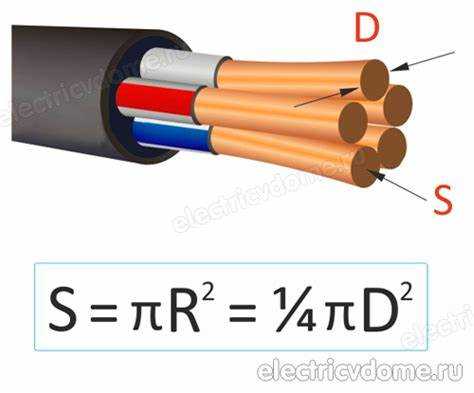

S = (π × d²) / 4, где:
- S – площадь сечения, мм²
- d – диаметр медной жилы, мм
- π ≈ 3,14
Например, при измеренном диаметре 1,78 мм, расчёт будет следующим:
S = (3,14 × 1,78²) / 4 ≈ 2,49 мм²
Полученное значение округляется до ближайшего стандартного сечения. В данном случае – 2,5 мм². При многожильной структуре измерения проводятся на одной жиле, без скручивания, а результат умножается на количество жил при условии равномерного распределения диаметра.
Для точности важно учитывать возможное лужение или наличие остаточной изоляции – они увеличивают диаметр и искажают результат. Перед измерением медь очищается до блеска, особенно при наличии окислов.
Сравнение сечения кабеля по толщине изоляции
Толщина изоляции не всегда пропорциональна сечению жилы. Например, у силового кабеля сечением 2.5 мм² толщина изоляции может варьироваться от 0.6 до 1.0 мм в зависимости от типа и производителя. У гибких проводов ПВС изоляция толще по сравнению с монолитными проводами типа ВВГ, даже при равном сечении жилы.
Не стоит ориентироваться только на внешний диаметр кабеля. Один и тот же внешний размер может соответствовать как 1.5 мм², так и 4 мм², если используется разный материал изоляции – ПВХ, сшитый полиэтилен, термопласт. Кроме того, многожильные кабели визуально толще, так как жила состоит из множества тонких проволок, что увеличивает общий диаметр, но не отражает истинное сечение.
Для более точного определения следует аккуратно срезать изоляцию и измерить диаметр медной жилы штангенциркулем. Например, жила диаметром 1.78 мм соответствует сечению 2.5 мм². Любые попытки определить сечение «на глаз» по толщине изоляции без учета конструкции кабеля могут привести к ошибкам в подборе нагрузки и перегреву проводки.
Также важно учитывать ГОСТ: например, по ГОСТ 31996-2012 минимальная толщина изоляции для жилы 1.5 мм² – 0.6 мм, для 2.5 мм² – 0.7 мм. У импортных кабелей допуски и нормы могут отличаться. При сравнении изделий разных производителей необходимо сверяться с паспортными данными, а не полагаться на визуальное восприятие.
Признаки сечения по маркировке на оболочке кабеля
Маркировка на оболочке кабеля содержит информацию о сечении жилы в квадратных миллиметрах. Число после буквенного обозначения типа кабеля указывает на количество жил и сечение. Например, надпись «ВВГ 3×2.5» означает три жилы сечением 2.5 мм² каждая.
Если указано «1×6», это одножильный кабель с сечением 6 мм². Отсутствие множителя (например, просто «2.5») встречается на одножильных проводах и обозначает только сечение. В многофазных кабелях сначала указывается число жил, затем сечение, без разделения символами.
На кабелях иностранного производства часто используется обозначение AWG (American Wire Gauge). Для пересчёта в мм² необходимо использовать справочные таблицы: например, 14 AWG соответствует приблизительно 2.08 мм², 12 AWG – около 3.31 мм².
Важно различать надписи, нанесённые на кабель идущим текстом, от случайных цифр. Производственная маркировка повторяется каждые 50–100 см и содержит не только сечение, но и напряжение, тип изоляции, дату выпуска.
Если маркировка стёрта или не читается, сечение по ней определить невозможно – следует применять другие методы, включая измерения.
Измерение кабеля штангенциркулем без зачистки
Для определения сечения жилы без снятия изоляции используют измерение внешнего диаметра кабеля штангенциркулем. Измерять следует наиболее круглую часть, избегая сплюснутых участков и изгибов. При наличии многожильного провода диаметр берётся с учётом формы пучка, не сдавливая оплётку.
После измерения наружного диаметра жилы с изоляцией необходимо определить толщину самой изоляции. Для этого выполняют замер внешнего диаметра, затем аналогичного кабеля в зачищенном виде (если есть возможность сравнить с образцом), либо используют паспортные данные производителя. Из полученных значений вычитают удвоенную толщину изоляции для расчёта диаметра медной или алюминиевой жилы.
Диаметр жилы в миллиметрах переводят в сечение по формуле: S = π × (D/2)2, где D – диаметр токопроводящей части. Например, если вычисленный диаметр составляет 1,78 мм, то сечение будет: 3,14 × (0,89)2 ≈ 2,49 мм².
Результат округляют до стандартного номинала: 1.5, 2.5, 4, 6 мм² и т.д. Погрешность метода зависит от качества изоляции и степени обжатия провода, поэтому измерения рекомендуется повторить в нескольких точках.
Как учесть многопроволочную структуру при оценке сечения

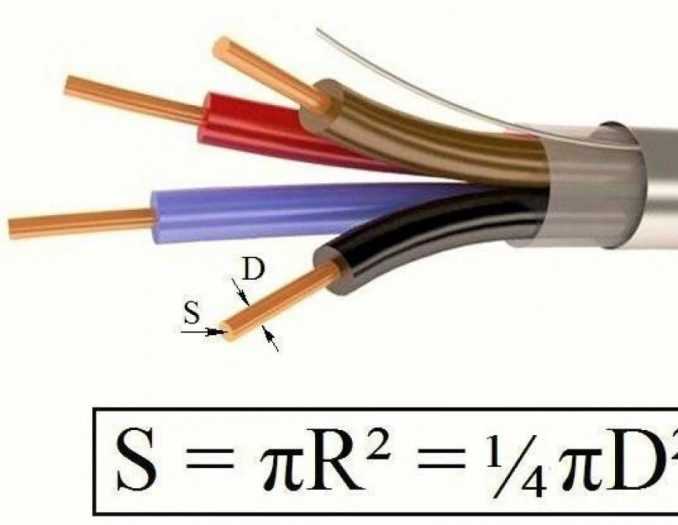

При определении сечения многопроволочного кабеля необходимо учитывать, что сумма сечений отдельных проволок может отличаться от номинального сечения из-за зазоров между жилыми элементами и их плотности упаковки.
Фактическое сечение рассчитывается как сумма сечений всех отдельных проволок, умноженная на коэффициент заполнения, который обычно составляет от 0,85 до 0,95 в зависимости от конструкции жилы. Чем выше количество тонких проволок, тем более плотной становится жила и ближе к заявленному сечению.
Для быстрого визуального определения количества проволок и их толщины используйте лупу с увеличением не менее 10x. Измерьте диаметр каждой проволоки, применив формулу площади круга S = π·(d/2)², где d – диаметр проволоки в миллиметрах.
При оценке суммарного сечения важно учитывать диэлектрическое покрытие или изоляцию, так как она может исказить визуальные размеры жилы. Для точного результата изоляцию лучше снять перед измерением.
При наличии скрутки жилы учтите, что наружный диаметр кабеля не является прямым индикатором сечения жилы. Измеряйте сечение именно по проволокам, а не по внешнему диаметру.
Если доступ к точным измерениям ограничен, ориентируйтесь на стандарты и технические паспорта производителя, где указывается количество и диаметр проволок, что позволяет определить сечение без инструментальных замеров.
Частые ошибки при визуальном определении сечения
Визуальное определение сечения кабеля часто сопровождается ошибками, которые могут привести к неправильному выбору и снижению безопасности электроустановок. Основные ошибки и рекомендации:
- Оценка по внешнему диаметру без учета изоляции. Толщина изоляционного слоя может сильно варьироваться, и измерение общего диаметра кабеля не отражает реального сечения токопроводящих жил. Рекомендуется снимать изоляцию и измерять диаметр жилы или использовать специальные измерительные приборы.
- Игнорирование количества жил. Кабели с одинаковым внешним диаметром могут иметь разное число жил и, соответственно, разное суммарное сечение. Визуально учитывайте количество жил, не ограничиваясь одним проводником.
- Ошибки из-за разнотипных жил. Многопроволочные жилы могут создавать впечатление большего сечения при неравномерном распределении жил внутри. Необходимо расправить жилы и измерить диаметр одной жилы с последующим расчетом суммарного сечения.
- Неучет маркировки и стандартов. Отсутствие проверки маркировки кабеля и соответствия стандартам приводит к ошибкам. Визуальное сравнение с известными образцами должно сопровождаться проверкой маркировочных данных.
- Зависимость от освещения и угла обзора. Недостаточное освещение и неправильный угол визуального осмотра искажают восприятие толщины и структуры кабеля. Для точной оценки используйте яркое рассеянное освещение и осматривайте под прямым углом.
- Пренебрежение инструментальными методами. Визуальный осмотр не заменяет измерения с помощью калибровочных инструментов: штангенциркуля, микрометра или специальных приборов для измерения сечения. Рекомендуется комбинировать визуальный анализ с инструментальными методами для точности.
Правильный подход – это комплексная оценка с использованием измерений, проверки маркировки и понимания конструкции кабеля. Визуальный осмотр должен служить лишь предварительной стадией, а не окончательным решением.
Когда внешнего осмотра недостаточно: альтернативные методы
Внешний осмотр кабеля часто не позволяет точно определить сечение проводников из-за скрытых повреждений, деформаций или отсутствия маркировки. В таких случаях применяются инструментальные методы измерения.
Первый метод – измерение диаметра жилы микрометром с последующим расчетом площади по формуле S = π·(d/2)². Для многожильных проводов требуется определить диаметр одной жилы и умножить на количество.
Второй метод – использование специализированных приборов, например, измерителей сопротивления проводника (омметров). Зная длину кабеля, измеряют сопротивление и вычисляют сечение по формуле R = ρ·L / S, где ρ – удельное сопротивление материала (меди или алюминия).
Третий способ – применение индукционных измерителей толщины изоляции и жил, позволяющих оценить размеры без разрушения оболочки. Такие приборы эффективны при скрытых прокладках и монтаже в кабель-каналах.
Для точной идентификации сечения в промышленных условиях используют методы рентгеновского контроля или ультразвукового анализа, что позволяет выявить внутренние дефекты и реальный диаметр жил без демонтажа.
Рекомендуется совмещать несколько методов для проверки точности. Например, сначала замерить диаметр жилы, затем подтвердить результаты измерением сопротивления. Такой комплексный подход снижает риск ошибки при выборе кабеля для нагрузок.
Вопрос-ответ:
Как визуально определить сечение медного кабеля без инструментов?
Для оценки сечения медного кабеля можно обратить внимание на толщину жилы, измеренную примерно на глаз. Если кабель многожильный, стоит аккуратно разделить жилы и оценить диаметр одной из них, затем сравнить с эталонными образцами или таблицами. Также важно учитывать количество жил. В домашних условиях это поможет получить приблизительное представление о сечении.
Можно ли определить сечение кабеля по маркировке на изоляции и что делать, если маркировка стерта?
Обычно на изоляции кабеля нанесена маркировка с указанием сечения и типа. Если она видна, просто считываем эти данные. Если маркировка стерта, попробуйте сравнить диаметр жилы с эталонными измерениями, либо используйте линейку или штангенциркуль для точных замеров. В некоторых случаях помогает визуальный осмотр структуры жил и общего диаметра кабеля.
Влияет ли форма и цвет изоляции кабеля на способ определения его сечения по внешнему виду?
Форма и цвет изоляции не влияют на фактическое сечение жилы, но могут помочь отличить кабели разных типов и назначений. Например, некоторые кабели с изоляцией определенного цвета предназначены для определенных целей, что косвенно подсказывает диапазон сечений. Для точного определения сечение важно оценивать именно диаметр жил.
Как определить сечение алюминиевого кабеля, если он покрыт плотной изоляцией?
Если изоляция плотная и не позволяет легко добраться до жил, можно попробовать аккуратно снять небольшой участок изоляции с помощью ножа или специального инструмента. После этого измерьте диаметр жилы. При отсутствии инструментов можно оценить толщину и вес кабеля, сравнивая с образцами известного сечения. Однако для надежных данных лучше применять измерительные приборы.
Можно ли по внешнему виду кабеля понять, подходит ли он для конкретной нагрузки?
По внешнему виду можно получить лишь ориентировочное представление, так как размер жилы связан с токовой нагрузкой. Чем толще жила, тем большую нагрузку кабель способен выдержать. Однако точные данные зависят от материала и конструкции. Для выбора кабеля под конкретную нагрузку рекомендуют опираться на технические характеристики и измерения сечения, а не только на визуальный осмотр.
Как можно определить сечение электрического кабеля, не разбирая изоляцию и не используя специальные приборы?
Определить сечение кабеля по внешнему виду можно, сравнивая диаметр жил с известными стандартами или ориентируясь на маркировку на оболочке. Обычно производители наносят на изоляцию цифры или буквы, указывающие сечение в квадратных миллиметрах. Если маркировки нет, можно измерить диаметр медной жилы штангенциркулем и затем воспользоваться таблицами соответствия диаметра и площади сечения. Это позволяет получить достаточно точный ориентир без вскрытия оболочки.
