Для точного измерения силы тока в бытовой розетке требуется специализированное оборудование – амперметр или мультиметр с функцией измерения переменного тока (AC). Прибор необходимо подключать последовательно с нагрузкой, чтобы не повредить оборудование и избежать замыкания.
Перед началом измерений отключите электроприборы и убедитесь в исправности изоляции проводов. Для безопасности используйте пробники с изолированными ручками и соблюдайте правила работы с электричеством.
Для бытовых сетей 220 В сила тока обычно не превышает 16 А на одну розетку, но точное значение зависит от подключённой нагрузки. Измерения помогут определить фактическую нагрузку, оценить соответствие проводки и избежать перегрузок, которые могут привести к перегреву или отключению автомата.
Если нагрузка неизвестна, измерять силу тока без подключения нагрузки нельзя – прибор покажет нулевой результат. Рекомендуется проводить замеры при нормальной эксплуатации электроприборов, чтобы получить достоверные данные.
Какие приборы нужны для измерения силы тока в розетке
Для измерения силы тока в бытовой розетке применяют амперметры и мультиметры с функцией измерения тока. Амперметр подключается последовательно в цепь, поэтому прибор должен выдерживать ток, превышающий ожидаемое значение, обычно не менее 10 А для бытовых нужд.
Мультиметр позволяет измерять переменный и постоянный ток, при этом важно использовать щупы и разъемы, рассчитанные на максимальный ток измерения. Большинство современных мультиметров поддерживают измерение тока до 10 А без дополнительного трансформатора.
Для безопасного измерения высокого тока или без разрыва цепи используют токовые клещи (токоизмерительные клещи). Они фиксируются на проводе и измеряют ток по принципу электромагнитной индукции, исключая необходимость прямого подключения в цепь.
При выборе прибора учитывайте класс точности и максимальное допустимое напряжение. Для бытовых розеток обычно достаточно мультиметров класса точности 1.0 или токовых клещей с диапазоном измерения от 0 до 20 А и выше.

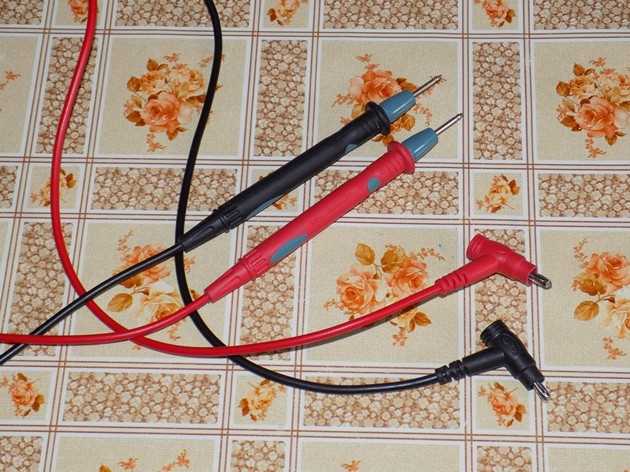

Перед использованием обязательно проверьте исправность прибора и целостность изоляции щупов. Это снизит риск поражения электрическим током и обеспечит корректность измерений.
Как безопасно подключить амперметр к бытовой электросети
Перед началом работы отключите питание в распределительном щитке, чтобы исключить риск поражения током. Используйте амперметр с подходящим пределом измерения – для бытовой сети обычно выбирают прибор с диапазоном до 10–20 А.

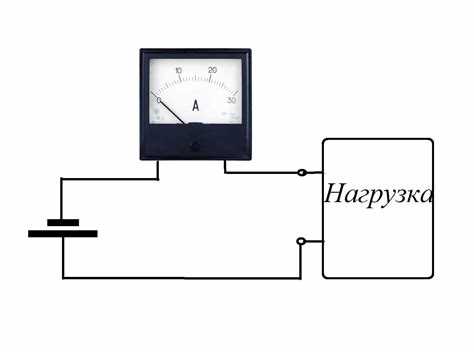

Подключение амперметра выполняется последовательно с нагрузкой, то есть в разрыв одного из проводов (фазы) цепи. Никогда не подключайте амперметр напрямую к розетке без нагрузки, это приведёт к короткому замыканию и повреждению прибора.

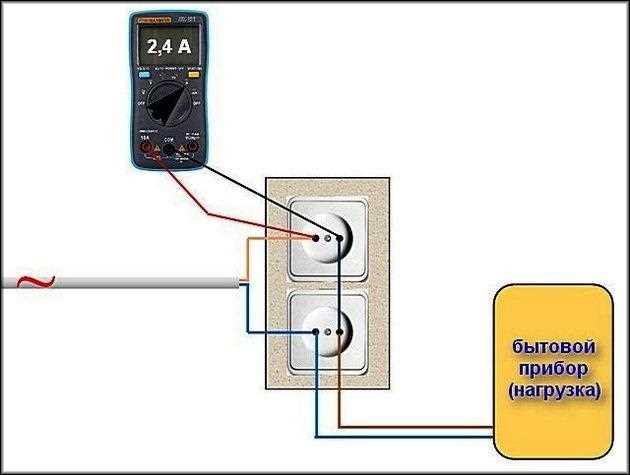

Для измерения тока в розетке отсоедините фазный провод от розетки, подключите амперметр к одному концу провода, а второй конец – к клемме розетки. Убедитесь, что контакты надёжно зажаты, чтобы избежать искрения и перегрева.
Не используйте для измерений нейтральный или защитный провод. Это опасно и может привести к неправильным показаниям и поражению током.
При работе надевайте изолированные перчатки и используйте инструменты с изолированными рукоятками. После подключения включите питание и считывайте показания прибора.
По окончании измерений отключите питание и аккуратно отсоедините амперметр, восстановив исходное подключение розетки.
Если нет уверенности в своих навыках, доверьте подключение и измерение специалисту.
Определение максимальной нагрузки на розетку по силе тока
Максимальная нагрузка на бытовую розетку определяется номинальным током автоматического выключателя или предохранителя, установленного в цепи. Обычно для стандартных розеток в жилых помещениях используется автомат на 16 А. Это означает, что предельный ток нагрузки не должен превышать 16 ампер.
Для расчёта мощности максимальной нагрузки используется формула: P = I × U, где P – мощность в ваттах, I – сила тока в амперах, U – напряжение сети (220 В в большинстве регионов России). При 16 А максимальная мощность составит примерно 3520 Вт.
Превышение этого значения повышает риск перегрева проводки, выхода из строя розетки и срабатывания защитных устройств. При подключении мощных приборов (например, электроплит, обогревателей) следует учитывать суммарный ток всех одновременно работающих устройств.
Розетки с меньшим номиналом – на 10 А – рассчитаны на нагрузку до 2200 Вт. При сомнениях важно проверить маркировку на самом устройстве и щитке.
Если нагрузка превышает допустимый ток, следует использовать отдельные линии с соответствующей защитой или установить розетки повышенной мощности, рассчитанные на 25–32 А, с соответствующей проводкой.
Для точного измерения силы тока в цепи используйте амперметр или токовые клещи, подключая их согласно инструкции. Это позволяет определить реальную нагрузку и избежать перегрузок.
Пошаговая инструкция измерения силы тока мультиметром
1. Подготовьте мультиметр. Убедитесь, что прибор исправен и заряжены батарейки. Выберите режим измерения тока (обозначается как A или mA) на переключателе. Если не уверены в предполагаемом значении, установите максимальный предел.
2. Отключите питание. Перед измерением обязательно обесточьте розетку, чтобы избежать короткого замыкания и повреждения мультиметра.
3. Переключите щупы. Подключите черный щуп в гнездо COM, красный – в гнездо, обозначенное для измерения тока (обычно A или mA, в зависимости от диапазона).
4. Разомкните цепь. Чтобы измерить ток, необходимо включить мультиметр последовательно с нагрузкой. Для этого отключите провод, ведущий от розетки к нагрузке.
5. Подключите мультиметр последовательно. Соедините красный щуп с проводом, идущим к нагрузке, а черный – с источником питания, замыкая цепь через мультиметр.
6. Включите питание. Подайте напряжение на розетку и наблюдайте показания мультиметра. Значение будет отображено в амперах (A) или миллиамперах (mA).
7. Завершите измерение. Отключите питание, снимите щупы и соберите цепь в исходное состояние.
8. Анализируйте результат. Значение тока не должно превышать номинал нагрузки и пределов электросети. Если показания превышают допустимые значения, необходимо проверить электроприбор или проводку.
Как интерпретировать результаты измерений силы тока
Полученные значения силы тока отражают нагрузку, проходящую через розетку в момент измерения. Чтобы понять, насколько показатели соответствуют норме и безопасны, нужно учитывать технические характеристики и контекст применения.
- Если сила тока превышает 10 А на бытовой розетке с номиналом 16 А, это сигнал к проверке подключенных приборов и их суммарного потребления. Длительная перегрузка может привести к перегреву и повреждению проводки.
- Значения ниже 0,5 А при подключении активных приборов с высокой мощностью указывают на некорректность измерения или неисправность оборудования.
- Скачки тока выше номинального значения на короткие периоды (например, при включении моторов или компрессоров) являются нормой, если амплитуда и длительность незначительны. Если пиковые значения превышают в 1,5–2 раза номинал и повторяются часто, это повод для диагностики.
- Стабильный ток в пределах 50-80% от номинала говорит о нормальной работе нагрузки и отсутствии перегрузок.
Важно измерять силу тока при разных режимах работы техники, чтобы выявить аномалии, например, увеличение тока с течением времени, что может свидетельствовать о износе или неисправностях.
- Сравните измеренное значение с номиналом автоматического выключателя и силой тока приборов, подключенных к розетке.
- Проверьте, не превышает ли сила тока максимально допустимую нагрузку для проводки и розетки (обычно 16 А для стандартных розеток).
- Если ток близок к предельному значению, сократите нагрузку, чтобы предотвратить риски перегрева и возгорания.
- Регулярно контролируйте ток при использовании мощных электроприборов, чтобы обнаружить возможные отклонения.
Соблюдение этих правил позволяет обеспечить безопасность электросети и продлить срок службы оборудования.
Распространённые ошибки при измерении и способы их избежать
Частая ошибка – попытка измерить ток напрямую, подключая мультиметр параллельно нагрузке. Это вызывает короткое замыкание и повреждение прибора. Всегда включайте амперметр последовательно с нагрузкой.
Использование неподходящего диапазона измерений приводит к неправильным показаниям или выходу прибора из строя. Перед измерением выберите максимально возможный предел и постепенно снижайте, если ток не превышает значения.
Измерения токов в розетках без учета фазы и нуля часто дают ложные данные. Правильное подключение щупов к фазному и нагрузочному проводам исключает искажения показаний.
Неисправные или изношенные щупы снижают точность. Проверяйте состояние проводов и контактов, заменяйте при повреждениях.
Измерение тока при включённой нагрузке с неплотным контактом в розетке создаёт скачки и нестабильность показаний. Убедитесь в надёжности соединений перед измерением.
Использование мультиметра без внутренней защиты при больших токах опасно и ведёт к выходу из строя. Для измерений токов выше 10 А применяйте клещи-токовые клещи или специальные трансформаторы тока.
Вопрос-ответ:
Как определить силу тока в розетке без специальных приборов?
Без измерительных приборов узнать точную силу тока невозможно. Но можно приблизительно оценить нагрузку, исходя из мощности подключённых приборов и напряжения сети. Например, если суммарная мощность устройств составляет 2200 Вт, а напряжение в сети 220 В, то сила тока будет около 10 А (2200 Вт ÷ 220 В = 10 А). Такой расчёт помогает понять, какую нагрузку выдерживает розетка и проводка.
Какие инструменты нужны для точного измерения силы тока в розетке?
Для точного измерения силы тока используют амперметр или мультиметр с функцией измерения переменного тока. Чтобы прибор показал значение тока, его необходимо включить последовательно в цепь, что обычно требует разъединения проводов или использования клещевого токовых клещей — специального прибора, который не требует разрыва цепи. Такой метод обеспечивает точное и безопасное измерение силы тока.
Можно ли замерить силу тока в розетке при подключении бытовых приборов?
Да, сила тока определяется именно в момент работы подключённых приборов, так как ток зависит от их потребления. Чтобы измерить силу тока, приборы должны быть включены и работать в обычном режиме. Если измерять без нагрузки, то ток будет минимальным или равен нулю. Поэтому замер рекомендуется проводить при включённом в сеть устройстве.
Почему при измерении силы тока в розетке показатели могут отличаться от паспортных данных приборов?
Причины могут быть разные. Во-первых, фактическое потребление приборов может отличаться от указанных на этикетке из-за режима работы или износа техники. Во-вторых, в сети напряжение может колебаться, что влияет на ток. Также возможны погрешности измерительного прибора или ошибки при подключении. Поэтому лучше использовать точные приборы и повторять измерения несколько раз для надёжного результата.
Как определить, не превышает ли сила тока допустимый уровень для розетки и проводки?
Чтобы проверить, не превышает ли сила тока безопасные пределы, нужно знать характеристики розетки и проводки — максимальный номинальный ток. Обычно бытовые розетки рассчитаны на 10–16 ампер. Измерив ток, сравните полученное значение с этими параметрами. Если ток близок к максимальному или превышает его, это сигнал к снижению нагрузки или замене оборудования. Такое соблюдение помогает избежать перегрева и возгорания.
Как правильно измерить силу тока в розетке без риска для безопасности?
Для измерения силы тока в бытовой розетке используют амперметр или мультиметр с функцией измерения тока. Важно сначала отключить питание, чтобы избежать поражения электрическим током. При измерении прибор включают последовательно в цепь, то есть разрывают цепь и вставляют амперметр так, чтобы весь ток проходил через него. Если нет уверенности в своих навыках, лучше обратиться к квалифицированному электрику, потому что неправильное подключение может привести к короткому замыканию или повреждению прибора.
Можно ли узнать силу тока в розетке без специальных приборов, например, по характеристикам нагрузки?
Точно определить силу тока без прибора сложно, но можно сделать приблизительный расчет. Для этого нужно знать мощность подключенного устройства (указана на корпусе) и напряжение сети (обычно 220 В). Сила тока считается по формуле: I = P / U, где I — ток в амперах, P — мощность в ваттах, U — напряжение в вольтах. Например, если устройство потребляет 1100 Вт, ток будет около 5 А. Такой метод подойдет для ориентировочной оценки, но для точного измерения нужен амперметр.
