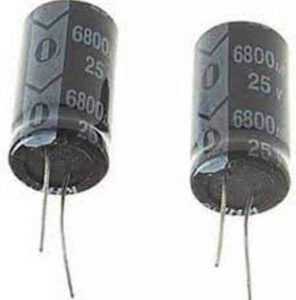

Электролитические конденсаторы обладают высокой емкостью при относительно небольших габаритах, что делает их незаменимыми в фильтрах питания и цепях сглаживания. Однако их конструкция и физические свойства ограничивают частотный диапазон эффективной работы и вызывают искажения сигнала на высоких частотах.
Неполярные конденсаторы, включаемые параллельно электролитическим, компенсируют эти ограничения. Они обеспечивают низкое эквивалентное последовательное сопротивление (ESR) и индуктивность (ESL), благодаря чему стабилизируют импульсные отклики и снижают уровень шума в цепи. Это особенно важно в схемах с высокой частотой переключения и цифровыми нагрузками.
Выбор неполярного конденсатора для параллельного включения должен основываться на параметрах ESR, рабочих частотах и температурных режимах. Обычно используются пленочные или керамические конденсаторы с емкостью, в 10–100 раз меньшей, чем у электролитического, что обеспечивает оптимальное сочетание быстродействия и емкости.

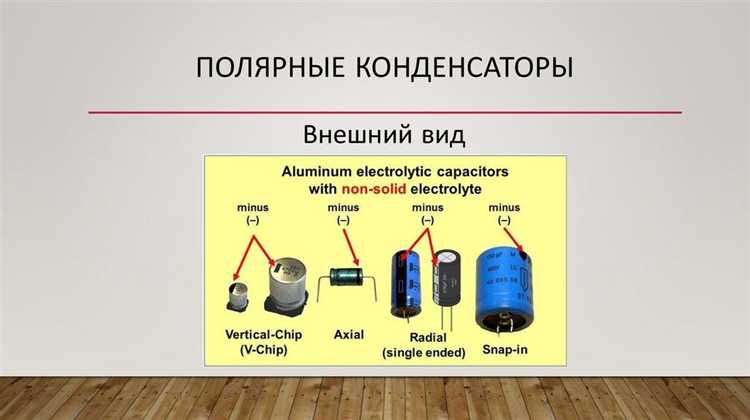

Роль неполярного конденсатора в снижении искажений сигнала
Неполярный конденсатор, подключенный параллельно электролитическому, компенсирует высокочастотные искажения, вызванные паразитными индуктивностями и эквивалентным последовательным сопротивлением (ESR) электролита. Электролитические конденсаторы имеют высокое ESR и индуктивность, что ухудшает фильтрацию сигналов на частотах свыше 100 кГц.
Неполярные конденсаторы, как правило, керамические или пленочные, обладают низким ESR и меньшей паразитной индуктивностью, что обеспечивает стабильное разделение сигналов высокой частоты и снижение гармонических искажений. Это особенно критично в цепях звуковой и высокочастотной обработки, где искажения напрямую влияют на качество сигнала.
Практическое применение предусматривает подбор неполярного конденсатора с емкостью в диапазоне 0,01–0,1 мкФ, что позволяет эффективно отфильтровывать высокочастотные помехи и снижать переходные процессы. Оптимальное размещение – максимально близко к электролитическому конденсатору и источнику сигнала для минимизации индуктивных эффектов проводников.
В итоге, комбинация электролитического и неполярного конденсаторов формирует широкий частотный диапазон эффективной фильтрации, что существенно уменьшает искажения сигнала и улучшает стабильность работы схемы в целом.
Как неполярный конденсатор защищает электролитический от обратного напряжения
Электролитические конденсаторы чувствительны к обратному напряжению: уже при небольшом его превышении происходит повреждение диэлектрика и снижение ресурса. Неполярный конденсатор, подключенный параллельно, обеспечивает путь для прохождения обратного тока, распределяя напряжение и минимизируя его обратную составляющую на электролите.
Неполярные конденсаторы имеют гораздо более высокий допускаемый обратный ток и выдерживают двунаправленное напряжение, что позволяет избежать накопления обратного напряжения на электролитическом элементе. При выборе номинала неполярного конденсатора рекомендуют использовать емкость от 5% до 20% от емкости электролитического, чтобы эффективно сглаживать импульсы обратного напряжения.
Использование неполярного конденсатора снижает риск пробоя и увеличивает долговечность цепи. Рекомендуется устанавливать неполярный конденсатор с напряжением на 20–30% выше максимального рабочего напряжения всей схемы для повышения надежности.
Таким образом, неполярный конденсатор действует как буфер и ограничитель обратного напряжения, обеспечивая стабильность работы электролитического конденсатора и предотвращая его выход из строя.
Влияние неполярного конденсатора на частотные характеристики цепи
Параллельное включение неполярного конденсатора к электролитическому изменяет импеданс цепи на высоких частотах. Электролитические конденсаторы обладают значительным эквивалентным последовательным сопротивлением (ESR) и индуктивностью, что ограничивает их эффективность выше нескольких сотен килогерц.
Неполярный конденсатор с низким ESR и минимальной паразитной индуктивностью снижает общий импеданс на частотах от 100 кГц до нескольких мегагерц, улучшая фильтрацию шумов и пульсаций. Например, добавление неполярного керамического конденсатора емкостью 0,1 мкФ к электролитическому на 10 мкФ значительно уменьшает амплитуду высокочастотных помех.
Оптимальное соотношение емкостей – от 1:100 до 1:200 в пользу электролитического – обеспечивает баланс между энергоемкостью и высокочастотной реакцией. Выбор неполярного конденсатора с высокочастотной стабильностью и малым температурным коэффициентом критичен для стабильности параметров цепи при изменении условий эксплуатации.
Таким образом, неполярный конденсатор улучшает частотные характеристики, снижая фазовые искажения и уменьшая переходные процессы, что особенно важно в импульсных источниках питания и высокочастотных фильтрах.
Причины выбора номинала неполярного конденсатора при параллельном подключении
При параллельном подключении неполярного конденсатора к электролитическому основной критерий выбора номинала – компенсация нелинейных искажений и улучшение частотных характеристик цепи. Обычно емкость неполярного конденсатора составляет от 5% до 20% емкости электролитического.
Слишком малый номинал не обеспечивает достаточного сглаживания высокочастотных пульсаций, поскольку электролитический конденсатор имеет высокий эквивалентный последовательный резистор (ESR) и индуктивность. В то же время завышенная емкость неполярного компонента увеличивает габариты и стоимость, а также может привести к нежелательным резонансным эффектам на ВЧ.
Рекомендуется выбирать неполярный конденсатор с рабочим напряжением не ниже, чем у электролитического, учитывая возможность кратковременных перенапряжений. Часто применяют керамические конденсаторы класса X7R или NP0 с номиналом, достаточным для эффективного снижения высокочастотных шумов и улучшения отклика по частоте в диапазоне от 100 кГц до нескольких мегагерц.
Для источников питания емкость неполярного конденсатора выбирают так, чтобы суммарный ток утечки оставался в пределах технических требований, что обычно достигается номиналом в районе 0,1–1 мкФ на каждые 100–470 мкФ электролитического.
Итог: номинал неполярного конденсатора определяется балансом между эффективностью подавления ВЧ-компонент, ограничениями по габаритам и стоимостью, а также параметрами электрической схемы, что требует точного подбора с учетом частотного диапазона и характеристик электролитического конденсатора.

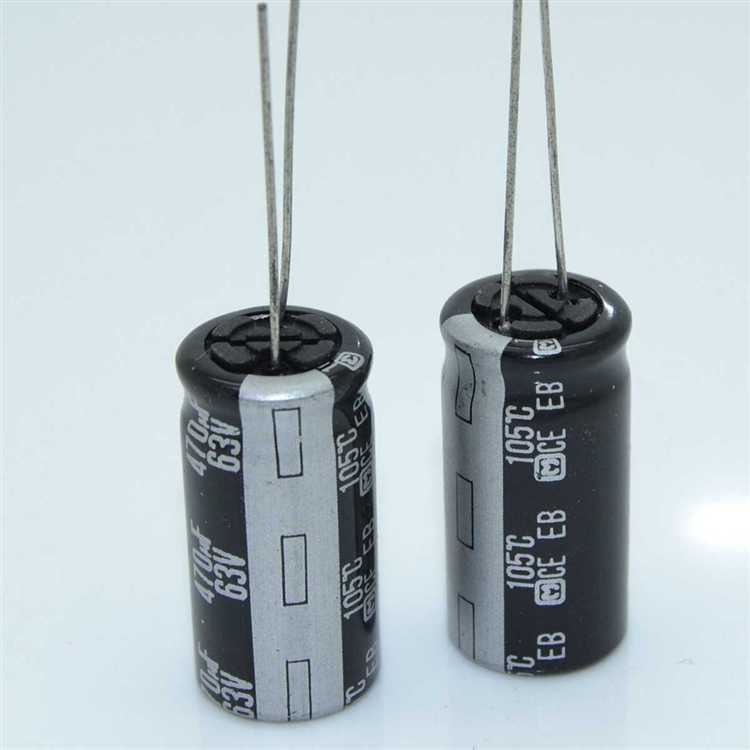

Особенности монтажа неполярного конденсатора рядом с электролитическим
Расположение должно обеспечивать надёжный контакт и механическую устойчивость, особенно в условиях вибраций. При этом стоит избегать перекрёстных проводов, чтобы снизить паразитные ёмкости и индуктивности. При использовании поверхностного монтажа (SMD) компоненты монтируют на одной стороне платы, обеспечивая минимальный путь тока.
Выбор номинала неполярного конденсатора основывается на частотном диапазоне работы: обычно применяют керамические конденсаторы с емкостью от 0,01 до 0,1 мкФ, что эффективно сглаживает высокочастотные помехи. Обязательно учитывать максимально допустимое напряжение, превышающее напряжение электролитического на 20–30% для надёжности.
Важна совместимость по температурному режиму: компоненты должны выдерживать максимальную рабочую температуру устройства. Рекомендуется располагать неполярный конденсатор так, чтобы он не подвергался воздействию тепла от других элементов, например, мощных транзисторов или резисторов.

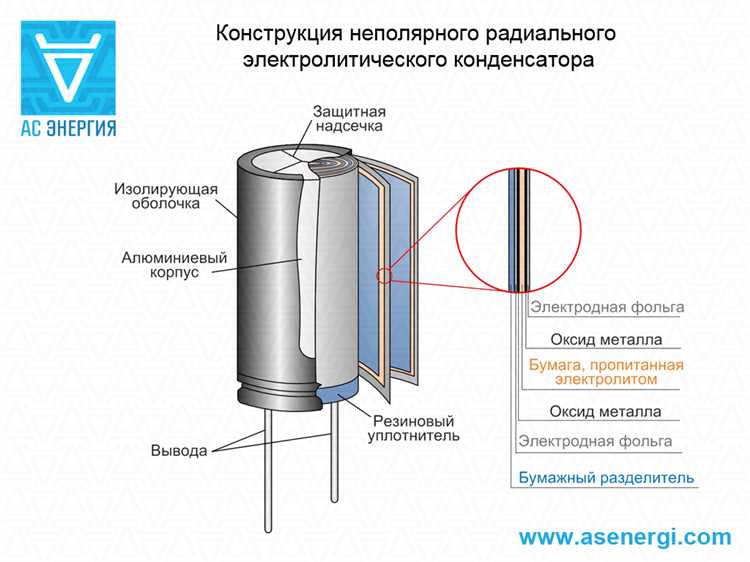

Практические примеры применения параллельных конденсаторов в схемах
Параллельное включение электролитического и неполярного конденсаторов широко применяется для повышения стабильности и снижения искажений в различных электронных схемах.
- Фильтрация и сглаживание напряжения питания: электролитический конденсатор с большой ёмкостью (от 10 мкФ и выше) обеспечивает накопление заряда, но из-за высоких потерь на высоких частотах ставится параллельно неполярный керамический конденсатор ёмкостью от 0,01 до 0,1 мкФ. Это уменьшает пульсации в диапазоне сотен килогерц и выше, улучшая качество питания.
- Шунтирование высокочастотных помех: в аудиотехнике параллельный неполярный конденсатор (чаще керамический с малым эквивалентным последовательным сопротивлением, ESL) эффективно гасит ВЧ шумы, которые электролитический конденсатор не способен устранить из-за индуктивности и потерь.
- Стабилизация работы усилителей и ОУ: при питании операционных усилителей параллельное соединение помогает избежать самовозбуждения и паразитных колебаний, обеспечивая стабильную работу в диапазоне частот до нескольких мегагерц.
- Импульсные источники питания: в импульсных преобразователях электролитические конденсаторы обеспечивают базовую ёмкость для питания, а неполярные с малыми номиналами снижают выбросы и помехи, которые возникают в моменты переключения транзисторов.
Для правильного выбора параметров рекомендуется ориентироваться на рабочие частоты схемы и параметры ESR электролитического конденсатора. Типичные значения неполярных конденсаторов варьируются от 0,01 до 0,22 мкФ с напряжением не ниже напряжения электролитического компонента.
В схемах с высокочувствительной аналоговой техникой неполярный конденсатор подбирается с низким уровнем шумов и высокими рабочими температурами, что обеспечивает долгосрочную стабильность и минимальные искажения сигнала.
Вопрос-ответ:
Почему к электролитическому конденсатору часто подключают неполярный конденсатор?
Электролитические конденсаторы имеют полярность, и при изменении направления напряжения могут возникнуть проблемы. Неполярный конденсатор, подключенный параллельно, помогает сгладить переменные составляющие сигнала и предотвращает повреждение электролита при обратном напряжении. Это улучшает надежность и стабильность работы схемы.
Как неполярный конденсатор влияет на работу схемы при параллельном включении с электролитическим?
Неполярный конденсатор обеспечивает стабильное прохождение переменных сигналов, особенно на высоких частотах, где электролитический конденсатор может проявлять большие сопротивления. В результате повышается качество фильтрации и уменьшается шум, что положительно сказывается на работе всей цепи.
Можно ли обойтись без неполярного конденсатора в параллельном подключении с электролитическим? Какие последствия?
В некоторых случаях схемы работают и без неполярного конденсатора, но при этом возможны сбои при работе на высоких частотах или при резких изменениях напряжения. Отсутствие неполярного конденсатора снижает эффективность фильтрации, что может привести к нестабильности и ухудшению характеристик устройства.
Почему именно неполярный конденсатор выбирают для параллельного подключения, а не другой тип?
Неполярные конденсаторы не чувствительны к полярности напряжения, что позволяет им работать с переменными напряжениями без риска повреждения. Они имеют меньший эквивалентный последовательный сопротивление (ESR) на высоких частотах, что делает их подходящими для фильтрации высокочастотных составляющих сигнала вместе с электролитическими конденсаторами.
Какой тип неполярного конденсатора лучше использовать рядом с электролитическим для оптимальной работы?
Наиболее часто применяют керамические или плёночные неполярные конденсаторы. Керамические хорошо справляются с высокочастотными шумами благодаря низкому ESR и индуктивности, а плёночные отличаются стабильностью и надежностью. Выбор зависит от конкретных условий работы и требований к фильтрации в устройстве.
Почему рядом с электролитическим конденсатором ставят неполярный конденсатор?
Электролитический конденсатор обычно имеет полярность и хорошо работает при постоянном напряжении. Однако в некоторых цепях могут появляться переменные составляющие или кратковременные обратные импульсы напряжения, которые негативно влияют на электролитический конденсатор и могут сокращать срок его службы. Неполярный конденсатор, подключенный параллельно, служит своего рода защитой — он сглаживает высокочастотные помехи и блокирует обратное напряжение, тем самым предотвращая повреждение электролитического элемента и улучшая стабильность работы всей схемы.
