Перекрытие пролета в 8 метров без промежуточных опор требует точного расчета несущих конструкций и выбора материалов с высокой прочностью на изгиб. Основной задачей является обеспечение устойчивости и минимального прогиба при длительной нагрузке. Наиболее эффективными решениями являются стальные балки двутаврового сечения, клеёные деревянные балки и железобетонные фермы с преднапряжением.
Стальные двутавры позволяют перекрывать расстояния до 12 метров без промежуточной поддержки при минимальной высоте профиля от 300 до 500 мм. При этом масса балки сечением 40Б1 (масса около 125 кг/м) обеспечивает допустимый прогиб не более L/250 под расчетной нагрузкой до 400 кг/м². Установка требует точного анкерного крепления и защиты от коррозии.
Клеёная древесина – альтернатива для жилых и общественных зданий, где важна эстетика и низкий вес. Балка сечением 160×600 мм из ламелей сосны или ели при пролете 8 метров выдерживает нагрузку до 250 кг/м² при прогибе в пределах нормы. Важно учитывать влажность древесины (не выше 12%) и защиту от биопоражений.
Железобетонные преднапряжённые фермы – промышленный вариант для больших нагрузок и агрессивной среды. При пролете 8 метров применяют фермы высотой от 1/10 до 1/8 пролета, с арматурой класса А500. Преднапряжение позволяет компенсировать прогиб до эксплуатации. Установка требует кранового оборудования и точной геометрии опорных пятен.
Выбор конструкции зависит от назначения здания, климатических условий и бюджета проекта. Ошибка в расчетах может привести к чрезмерному прогибу или аварии, поэтому проектирование и проверку несущей способности следует доверять сертифицированным инженерам-строителям.
Выбор подходящего типа перекрытия для пролета 8 метров
Металлические балки – оптимальны при необходимости сократить высоту конструкции. При использовании двутавров из стали С255 сечением 30Б1 можно перекрыть 8 метров при нормативной нагрузке до 400 кг/м². Обязательно учитывать защиту от коррозии и обеспечение огнестойкости.
Клеёные деревянные балки подходят для жилых и общественных зданий с умеренной нагрузкой. Балка высотой 400–450 мм и шириной 140 мм из древесины класса GL24h перекроет пролет 8 метров при нагрузке 250–300 кг/м². Критично соблюдать точность расчётов прогиба – он не должен превышать 1/300 длины пролета.
Монолитные железобетонные плиты позволяют реализовать перекрытие с равномерным распределением нагрузки. При толщине не менее 220 мм с двойным армированием (Ø12 А500C, шаг 150 мм) перекрытие выдержит нагрузку до 500 кг/м². Необходимо предусматривать опалубку и сроки твердения бетона, что увеличивает продолжительность строительства.
Предварительно напряжённые панели заводского изготовления обеспечивают высокую несущую способность и точную геометрию. Плита толщиной 220–240 мм с армированием канатами Ø9 мм позволяет перекрывать 8 метров при нагрузке до 600 кг/м². Рекомендуется при серийном строительстве или ограниченных сроках.
Выбор конструкции зависит от эксплуатационных требований, бюджета, сроков и условий монтажа. Нельзя полагаться на визуальную оценку – необходим точный инженерный расчет с учетом всех нагрузок и прогибов.

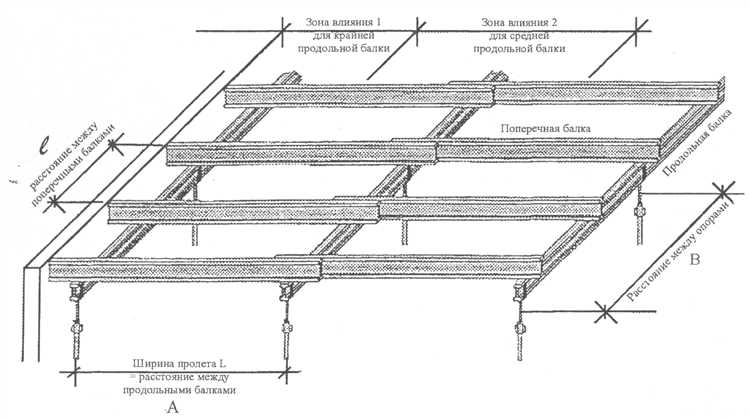

Использование металлических балок: расчет сечения и нагрузки
Для перекрытия пролета 8 метров без промежуточных опор применяются двутавровые или прямоугольные стальные балки с высокой устойчивостью к изгибу. Минимальная рекомендуемая марка стали – С245 по ГОСТ 27772-2015. Коэффициент запаса прочности должен составлять не менее 1.2.

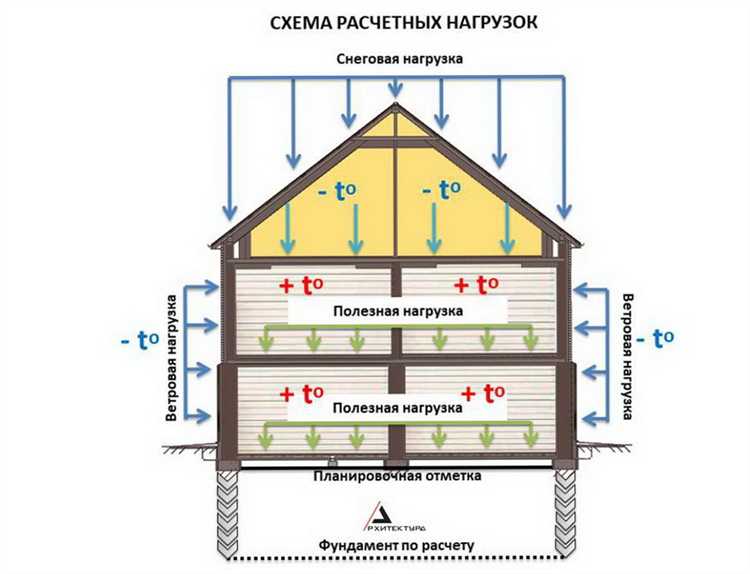

Основная нагрузка включает собственный вес балки, постоянные (например, плиты перекрытия, утеплитель) и временные (люди, мебель) воздействия. Расчетная нагрузка определяется как сумма нормативных нагрузок с учетом коэффициентов надежности. При жилом назначении перекрытия ориентировочная расчетная нагрузка – 400–500 кг/м².
Для пролета 8 метров при нагрузке 500 кг/м² и ширине распределения 3 метра необходим момент сопротивления сечения не менее 800 см³. Подходящий вариант – двутавровая балка I40Б с моментом сопротивления порядка 850 см³. Ее высота – около 400 мм, масса – около 63 кг/м. При использовании балки меньшей высоты необходимо увеличивать толщину стенки и полок, что увеличивает массу и стоимость конструкции.
Прогиб не должен превышать L/250, то есть 32 мм для пролета 8 м. Это ограничение требует проверки по второй группе предельных состояний. При необходимости снижения прогиба можно использовать составные балки – например, сварные коробчатые сечения или балки с предварительным напряжением.
Крепление концов балки должно обеспечивать жесткую фиксацию либо шарнирную опору в зависимости от расчетной схемы. При шарнирной опоре и равномерной нагрузке максимальный изгибающий момент будет в центре пролета и составит M = qL² / 8. При q = 1.5 т/м (с учетом ширины) и L = 8 м получаем M ≈ 12 т·м. На этой основе подбирается сечение по формуле W = M / R, где R – расчетное сопротивление стали (например, 240 МПа для С245).
Для точного подбора балки обязательны расчеты по нормам СП 16.13330 и проверка по всем предельным состояниям. Нагрузки следует учитывать с коэффициентами надежности и сочетаний по СП 20.13330. Оптимизация возможна с учетом реальных условий эксплуатации, наличия поддерживающих конструкций и архитектурных ограничений.

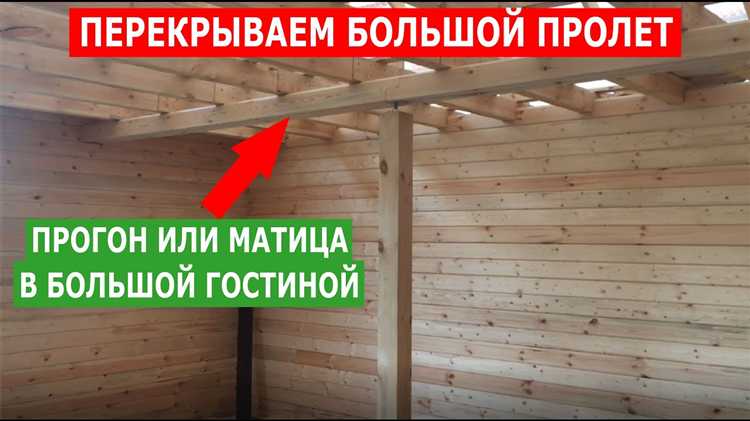

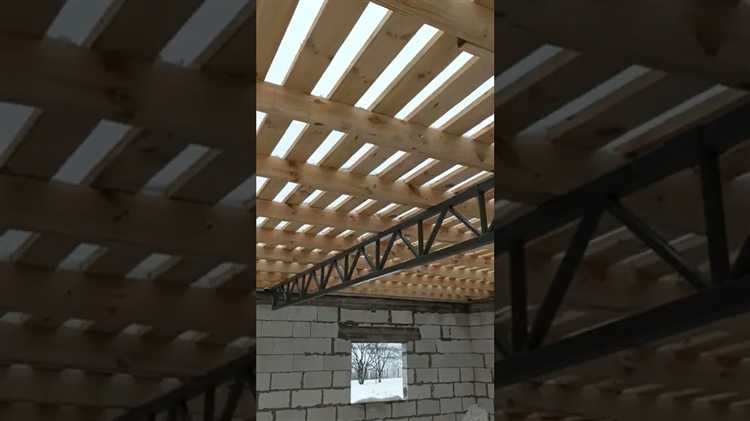

Применение клееной древесины для длинных пролетов
Клееная древесина (глулэм) применяется для перекрытия пролетов от 6 до 30 метров без промежуточных опор. При длине 8 метров этот материал обеспечивает необходимую несущую способность при минимальном собственном весе и устойчивости к деформации.
- Минимальное сечение балки при пролете 8 м: 160×600 мм при равномерной нагрузке до 300 кг/м².
- Оптимальный шаг между балками: 2,5–3,5 м при настиле по балкам (например, фанера 21 мм или плиты OSB-3).
- Класс древесины: GL24h или выше (для жилых и общественных зданий).
- Влажность древесины: не выше 12% для исключения усадки и кручения.
- Необходимость заводской пропитки составами против горения и биопоражения.
Монтаж возможен с использованием металлических опорных башмаков или закладных пластин, исключающих смещение и обеспечивающих жесткое крепление к стенам или колоннам. Конструкция допускает как одно-, так и многопролетные схемы с жесткими узлами соединений.
- Рассчитать нагрузку: учитывать собственный вес перекрытия, полезную нагрузку, снеговую нагрузку (при использовании под кровлей).
- Выбрать сечение и длину балки с учетом прогиба не более L/300 (для жилых зданий).
- Обеспечить вентиляцию пространства вокруг древесины для предотвращения конденсата.
Для сложных условий (высокая влажность, агрессивная среда) рекомендуется использовать клееную древесину с внешним слоем из лиственницы или защитной облицовкой. При соблюдении условий эксплуатации срок службы таких балок превышает 50 лет без потери прочностных характеристик.

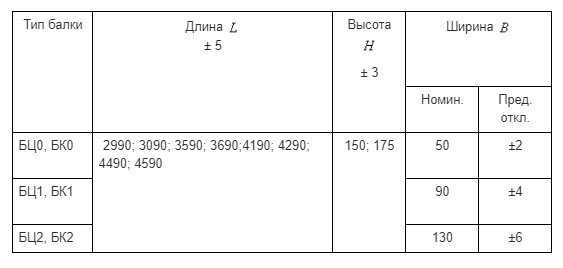

Монтаж сборных железобетонных конструкций без промежуточных опор
Для перекрытия пролётов длиной 8 метров без промежуточных опор применяются предварительно напряжённые железобетонные балки и плиты. Используются элементы с минимальным прогибом под собственной массой и эксплуатационными нагрузками – как правило, балки сечением не менее 400×300 мм и классом бетона от B30.
Монтаж начинается с подготовки монтажных поверхностей опорных элементов. Не допускаются отклонения уровня более 5 мм по длине опор. Бетон основания проверяется на прочность – не менее 20 МПа в момент монтажа.
Балки укладываются с опиранием не менее чем на 150 мм на каждую сторону. При расчёте учитывается распределённая нагрузка не менее 500 кг/м², особенно в производственных помещениях. После укладки проверяется горизонтальность и фиксируется временными упорами до устройства стыковочных швов.
Монтаж плит перекрытия допускается только после полного выравнивания балок. Используются заводские пустотные плиты длиной 7980 мм, шириной 1190 мм и высотой 220 мм. Плиты опираются на балки с зазором между торцами не более 20 мм для обеспечения температурных деформаций.
Швы между плитами заполняются мелкозернистым бетоном класса не ниже B25 с обязательным вибрированием. После схватывания бетона (не менее 2 суток при температуре +20°C) проводится сцепление плит и балок сварными закладными соединениями или анкерами по проекту.
В местах сопряжения конструкций обязательно устраиваются температурные швы шириной 20–30 мм, заполняемые эластичными герметиками. Влажностный режим на объекте контролируется, чтобы избежать растрескивания в процессе твердения.
Перед сдачей конструкций в эксплуатацию выполняются испытания на прогиб и трещиностойкость под нагрузкой 1.2 расчетной. Допустимый прогиб не должен превышать L/250 – для пролёта 8 метров это 32 мм.
Армирование и бетонирование монолитной плиты на большой пролет
Для перекрытия пролета 8 метров без промежуточных опор требуется монолитная плита толщиной не менее 300 мм. Армирование выполняется в два слоя: верхний и нижний. В нижнем слое применяются арматурные стержни диаметром 16–20 мм с шагом 150 мм вдоль длинной стороны пролета. Верхний слой формируется аналогично, но с шагом 200 мм. Для поперечной арматуры используется диаметр 12–14 мм с шагом 200 мм. В местах наибольшего изгиба (примерно 1/3 длины от опор) усиливают нижний слой дополнительными стержнями.
Арматурный каркас связывается вязальной проволокой, сварка исключается из-за риска потери прочности в зоне соединения. Защитный слой бетона до арматуры – не менее 25 мм снизу и сверху, обеспечивается пластиковыми фиксаторами.
Бетонирование проводится за один цикл, без перерывов, с использованием бетона марки не ниже М350. Подвижность смеси – П3–П4. Заливка начинается от одного края и ведется равномерно по всей площади, избегая образования холодных швов. Для уплотнения применяется глубинный вибратор с шагом 50–60 см.
После заливки плита укрывается пленкой и выдерживается во влажных условиях не менее 7 суток. Полная прочность достигается через 28 дней. Опалубку снизу снимают не ранее чем через 21 день, при условии достижения 70% проектной прочности бетона.
Учет прогиба и провисания при проектировании перекрытия
При перекрытии пролета 8 метров без опор критически важно заранее рассчитать предельные значения прогиба. Для жилых и общественных зданий предельно допустимый прогиб составляет L/250, где L – длина пролета. В данном случае максимальное значение прогиба не должно превышать 32 мм.
Основной фактор, влияющий на прогиб – это тип и сечение несущего элемента. Например, при использовании металлической балки двутаврового сечения с высотой 300 мм и толщиной стенки 10 мм необходимо учитывать модуль упругости стали E = 200 ГПа и момент инерции сечения. Для дерева коэффициент упругости в разы ниже, поэтому потребуется либо увеличение сечения, либо применение клееной балки с переменным сечением.
Обязательно учитывается вес перекрытия с отделкой, возможная нагрузка от мебели, перегородок, а также временная нагрузка – до 400 кг/м² в жилых помещениях. При недооценке этих параметров возникает опасность недопустимого провисания или вибрации перекрытия.
Для снижения прогиба применяют предварительное поднятие балки на 5–10 мм в центральной части перед установкой. Также эффективны усиливающие элементы: стальные пластины, натяжные тросы или сдвоенные балки, объединённые жесткими соединениями. Это позволяет перераспределить нагрузку и снизить деформации при эксплуатации.
В расчетах используют метод конечных элементов или ручной расчет по формулам сопротивления материалов с учетом коэффициентов запаса. Перепроверка результатов проводится с учетом реальных условий эксплуатации – влажности, температуры, усадки материалов и усредненного срока службы конструкции.
Тепло- и звукоизоляция перекрытия большого пролета
Перекрытие пролета в 8 метров требует продуманной тепло- и звукоизоляции, особенно при использовании металлических или деревянных балок, обладающих высокой теплопроводностью и резонансными характеристиками. Ключевая задача – снизить теплопотери и предотвратить распространение ударного и воздушного шума.
Для теплоизоляции рекомендуется использовать жесткие минераловатные плиты плотностью не менее 45 кг/м³, например, на основе базальта. Их укладывают между балками перекрытия в один или два слоя. Минимальная расчетная толщина – 150 мм, но для районов с суровым климатом требуется не менее 200 мм.
Звукоизоляция воздушного шума достигается за счет двойного слоя ГКЛ по металлическому или деревянному каркасу, отделенного от основного перекрытия демпфирующими лентами. Между слоями желательно укладывать звукоизоляционные мембраны (например, на основе бутилкаучука толщиной 3–5 мм), которые гасят вибрации в широком частотном диапазоне.
Ударный шум требует установки «плавающего пола». Поверх плит перекрытия укладывается слой виброизоляционного материала (например, ЭППС + резиновая подложка), затем цементно-песчаная стяжка толщиной 40–60 мм. По периметру оставляется зазор 10 мм, заполняемый эластичной лентой.
В многослойной схеме перекрытия важно исключить жесткие мостики звука и холода. Все инженерные коммуникации необходимо проводить через звукоизолирующие втулки и не допускать соприкосновения с несущими конструкциями без амортизации.
