При проектировании отопления для частного дома или квартиры ключевым этапом становится выбор между однотрубной и двухтрубной схемой. Это не вопрос моды или личных предпочтений – каждая система предъявляет свои требования к монтажу, расходам и качеству обогрева. Ошибка на этом этапе обойдётся не только в дополнительную переплату, но и в неэффективную работу отопления на протяжении десятилетий.
Однотрубная система предполагает последовательное подключение радиаторов: теплоноситель проходит через каждый прибор по очереди, теряя температуру на каждом следующем. В результате последний в цепочке радиатор может отапливать помещение значительно слабее. Это актуально для многоэтажных домов старой застройки и небольших частных домов до 100 м², где количество отопительных приборов ограничено.
Двухтрубная система обеспечивает параллельное подключение радиаторов: горячий теплоноситель подаётся к каждому из них отдельно, а охлаждённый возвращается по другой трубе. Это позволяет достичь равномерного распределения тепла по всем помещениям и использовать термостатические вентили для точной регулировки температуры. Такая схема особенно эффективна для домов площадью свыше 120 м² и в случаях, когда требуется точная настройка микроклимата в разных зонах.
Выбор зависит от конкретных параметров здания, бюджета на монтаж и требований к комфорту. Однотрубная система обойдётся дешевле, но её модернизация и управление ограничены. Двухтрубная – дороже на старте, но выгоднее в эксплуатации за счёт энергоэффективности и гибкости в настройке.
Что выбрать для отопления: двухтрубную или однотрубную систему

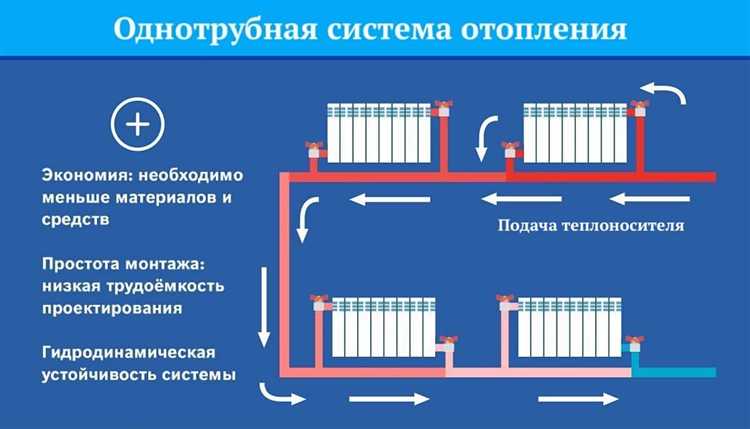

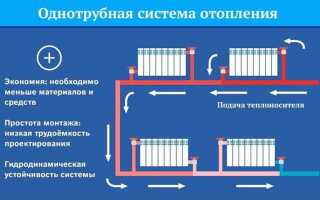

Однотрубная система отопления проста в монтаже и требует меньше материалов. Это снижает первоначальные затраты примерно на 20–30% по сравнению с двухтрубной. Однако при большом числе радиаторов температура теплоносителя в каждом последующем приборе снижается, что делает систему малоэффективной для домов площадью более 100 м².
Двухтрубная система обеспечивает равномерное распределение тепла. В каждом радиаторе температура теплоносителя практически одинаковая, что критично для помещений с разным тепловым режимом. Но она требует большего количества труб и арматуры, увеличивая затраты на материалы и монтаж до 40% по сравнению с однотрубной схемой.
Если планируется установка автоматических терморегуляторов или зонирование отопления, двухтрубная система – единственно рациональный выбор. В однотрубной это возможно только с байпасами и сложной регулировкой, что снижает надежность.
Для многоквартирных домов с централизованным теплоснабжением чаще используют однотрубную разводку, так как модернизация системы невозможна без вмешательства в общедомовые коммуникации. В частных домах оптимальна двухтрубная схема, особенно при наличии котла с погодозависимой автоматикой или тёплых полов.
Важен и тип циркуляции. Для естественной лучше подходит однотрубная система с уклоном труб, а для принудительной – двухтрубная с насосом и обратным трубопроводом.
Если требуется расширение системы или подключение дополнительного оборудования, двухтрубная схема обеспечивает гибкость и масштабируемость без нарушения работы уже установленных контуров.
Как различается подключение радиаторов в однотрубной и двухтрубной системах
Подключение радиаторов в однотрубной и двухтрубной системах существенно отличается конструктивно и по гидравлическим характеристикам. Эти различия напрямую влияют на эффективность обогрева и равномерность распределения тепла.

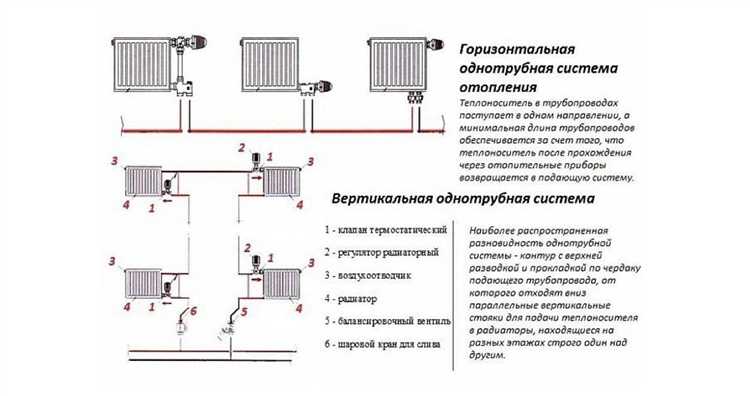

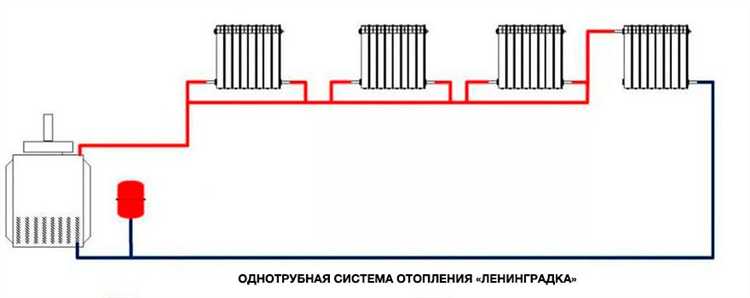

- Однотрубная система:
- Все радиаторы подключаются последовательно – теплоноситель проходит через каждый радиатор по очереди.
- Температура воды снижается после каждого последующего радиатора, поэтому первые устройства нагреваются сильнее, чем последние.

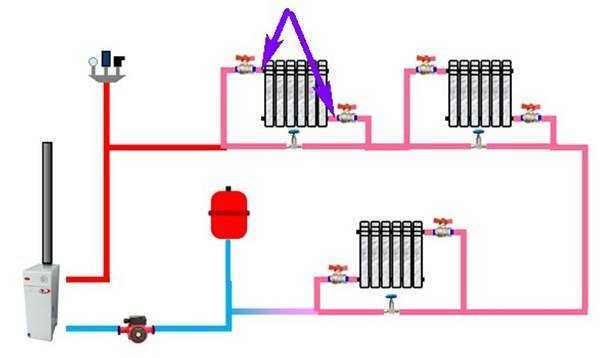

- Для балансировки системы рекомендуется устанавливать байпасы (перемычки) перед каждым радиатором, чтобы обеспечить частичное прохождение теплоносителя в обход.
- Подключение осуществляется по схеме «вход-выход» в нижней или диагональной конфигурации, но обязательно с учетом сопротивления всей цепи.
- Необходимо точно рассчитывать диаметр трубы и количество секций, чтобы компенсировать падение температуры на каждом этапе.

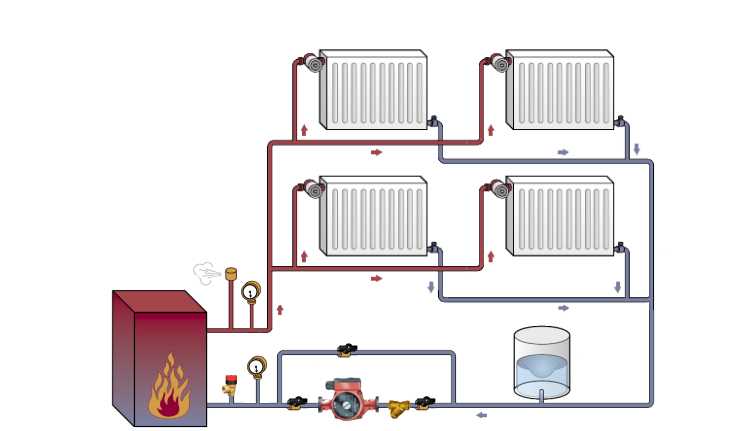

- Двухтрубная система:
- Радиаторы подключаются параллельно – подача и обратка теплоносителя идут по отдельным трубам.
- Температура воды в каждом радиаторе одинакова, что обеспечивает равномерный обогрев всех помещений.
- Подключение допускает любые схемы – нижнее, боковое, диагональное, при этом эффективность не зависит от удаленности от котла.
- Регулировка и балансировка упрощаются, так как каждое отопительное устройство работает независимо от других.
- Отсутствует необходимость в байпасах, так как потоки не мешают друг другу.
Выбор типа подключения зависит от специфики здания, длины трассы, числа радиаторов и требований к регулированию температуры. В многоквартирных домах чаще применяются однотрубные стояки, в частных – двухтрубные решения для гибкости и равномерности.
Как влияет тип системы на равномерность прогрева помещений
Равномерность прогрева напрямую зависит от конструкции отопительной системы. Однотрубная система передаёт тепло последовательно от одного радиатора к другому, что вызывает заметное снижение температуры теплоносителя в каждом следующем приборе. Это особенно ощутимо в длинных магистралях или при использовании радиаторов большой мощности.
- В однотрубной системе первый радиатор получает теплоноситель с максимальной температурой, а последний – на 10–20°C ниже. Это приводит к разному уровню прогрева помещений по ходу магистрали.
- Попытка выровнять температурные потери путём установки радиаторов с большей теплоотдачей в конце цепи увеличивает гидравлическое сопротивление и снижает эффективность всей системы.
- Дополнительная балансировка через регулировочные вентили и байпасы усложняет настройку и не всегда даёт стабильный результат при изменении погодных условий.
Двухтрубная система подаёт теплоноситель ко всем радиаторам параллельно, что обеспечивает одинаковую температуру подачи независимо от их расположения. Обратная труба собирает охлаждённый теплоноситель, не влияя на соседние приборы.
- Температура в каждой комнате может быть точно рассчитана и отрегулирована, что особенно важно для помещений с разной теплоизоляцией или ориентированных на разные стороны света.
- Автоматические термостаты работают корректно только при стабильной температуре подачи, чего сложно достичь в однотрубной системе.
- Двухтрубная схема позволяет использовать более точные методы гидравлической балансировки, включая расчёт длины контуров и установку балансировочных клапанов.
Для равномерного прогрева помещений в домах с несколькими комнатами, особенно на разных этажах, рекомендуется выбирать двухтрубную систему. Она обеспечивает прогнозируемый температурный режим и упрощает управление отоплением.
Какие трубы и арматура потребуются для каждой схемы отопления
Для однотрубной системы отопления оптимальны полипропиленовые трубы с наружным диаметром не менее 25 мм при использовании в частных домах до 150 м². В многоэтажных зданиях применяют металлические трубы (стальные или оцинкованные) диаметром от 32 мм. Необходима установка байпасов на каждом отопительном приборе для обеспечения циркуляции теплоносителя при закрытом радиаторе. Арматура включает термостатические клапаны, шаровые краны, воздухоотводчики и муфты. Важно учитывать сопротивление каждого участка, особенно при последовательном подключении радиаторов.
Для двухтрубной системы применяются трубы меньшего диаметра: 16–20 мм при использовании с радиаторами и 25 мм для подающей и обратной магистрали. Оптимальны металлопластиковые или сшитый полиэтилен (PEX). Установка каждой батареи требует запорной арматуры: термостатические головки, обратные клапаны, балансировочные вентили. Необходима также коллекторная группа или тройники в точках подключения. Важно соблюдать гидравлическую увязку системы для равномерного распределения теплоносителя.
Во сколько обойдется установка однотрубной и двухтрубной системы
Двухтрубная система стоит дороже из-за удвоенного метража трубопровода и большего количества соединительных элементов. При той же площади дома итоговая сумма установки достигает 130 000–170 000 рублей. Расходы включают подающую и обратную магистрали, большее число тройников, кранов и балансировочных клапанов. Монтаж сложнее, требует точной настройки, особенно при использовании коллекторной разводки.
Если планируется использование тёплого пола или автоматического управления отоплением, двухтрубная система лучше адаптируется под такие решения, но увеличивает бюджет минимум на 20–30%. Для небольших одноэтажных домов с ограниченным бюджетом предпочтительнее однотрубная схема, в то время как в домах с несколькими этажами и высокими требованиями к комфорту выгоднее сразу заложить затраты на двухтрубную разводку.
Как изменяется давление и циркуляция теплоносителя в разных системах
Давление в однотрубной системе распределяется последовательно: теплоноситель проходит через каждую батарею одна за другой, постепенно теряя давление. При увеличении длины контура и количестве радиаторов давление на последних звеньях падает значительно, что снижает скорость движения теплоносителя и эффективность отопления. Для компенсации потерь требуется насос с повышенной производительностью или установка байпасов.
Циркуляция в однотрубной системе определяется естественным или принудительным движением через последовательные звенья. При естественной циркуляции разница температур и высот задаёт силу движения, но при длинных контурах скорость снижается, вызывая неравномерный прогрев. Принудительная циркуляция требует точного расчёта насосов, чтобы избежать гидравлических пробок и «перетекания» воды.
Давление в двухтрубной системе поддерживается постоянным в подающем и обратном коллекторах. Каждый радиатор подключается параллельно, что минимизирует падение давления в отдельных ветвях. Это позволяет использовать меньшие насосы и стабильно поддерживать заданную температуру на всех отопительных приборах, независимо от их расположения.
Циркуляция в двухтрубной системе равномерна благодаря независимому подводу и обратке к каждому элементу. Величина расхода теплоносителя регулируется локальными запорными и балансировочными клапанами, что обеспечивает оптимальный теплообмен и минимальные гидравлические потери. Такая схема снижает риск перегрева или недогрева отдельных комнат.
Рекомендация: при проектировании однотрубной системы важно ограничивать длину контура и количество радиаторов, чтобы избежать значительного падения давления. Для двухтрубных систем ключевой фактор – точная настройка балансировочных клапанов, обеспечивающая равномерную циркуляцию и снижение энергозатрат на прокачку теплоносителя.
Насколько просто регулировать температуру в отдельных комнатах
В однотрубных системах отопления температура в комнатах регулируется ограниченно. Поскольку теплоноситель проходит последовательно через все радиаторы, снижая свою температуру на каждом этапе, добиться точной настройки отдельно взятой комнаты практически невозможно. Установка термостатических клапанов помогает частично контролировать подачу теплоносителя, однако из-за последовательного движения воды снижение температуры в одном радиаторе влияет на остальные.
Двухтрубные системы обеспечивают независимое подключение каждого радиатора к подающему и обратному трубопроводам. Это позволяет устанавливать терморегуляторы с более точной настройкой температуры, не влияя на работу других комнат. Каждый радиатор получает теплоноситель с заданной температурой, что значительно упрощает управление микроклиматом в отдельных помещениях.
Практические рекомендации: для многоуровневых или крупных помещений, где требуется точный контроль температуры, двухтрубная система с термостатическими головками – оптимальный выбор. В однотрубных системах полезно использовать балансировочные клапаны, но они не обеспечивают равномерное распределение тепла при значительной разнице в площади комнат.
Итог: для гибкой и эффективной регулировки температуры в каждой комнате двухтрубная система превосходит однотрубную по простоте и качеству управления отоплением.
Когда стоит предпочесть однотрубную схему вместо двухтрубной и наоборот
Однотрубная система оправдана в помещениях с ограниченным пространством для прокладки труб и при небольшом количестве радиаторов – обычно до 5-7 приборов. Ее главные преимущества – экономия на материалах и простота монтажа. Она подходит для зданий с небольшим этажом и длиной магистрали до 30 метров, где снижение температуры теплоносителя на выходе из каждого радиатора не критично.
Выбирая однотрубную схему, учитывайте, что температура воды на последующих приборах будет ниже, что снижает эффективность отопления. При этом стоимость монтажа и обслуживания заметно ниже, что выгодно при ограниченном бюджете и минимальных требованиях к равномерности прогрева.
Двухтрубная система рекомендована для зданий с большим количеством радиаторов, протяженными магистралями свыше 30 метров и необходимостью точной регулировки температуры каждого отопительного прибора. Она обеспечивает стабильный тепловой режим и равномерное распределение тепла, что важно для многоэтажных домов и коттеджей с индивидуальной настройкой.
Двухтрубная схема позволяет использовать балансировочные и терморегулирующие клапаны, что снижает риск перегрева или недотопа в отдельных зонах. Несмотря на более высокие затраты на трубы и монтаж, она повышает энергоэффективность системы, особенно при использовании циркуляционного насоса и автоматизации.
Вопрос-ответ:
Какие основные различия между однотрубной и двухтрубной системой отопления?
Однотрубная система представляет собой последовательное подключение радиаторов к одной трубе, по которой циркулирует теплоноситель. В таких системах теплоноситель проходит через все приборы один за другим, из-за чего последние радиаторы могут получать менее горячую воду. Двухтрубная система устроена так, что к каждому радиатору подводятся отдельные трубы — подача горячей воды и обратка. Это обеспечивает более равномерный нагрев всех приборов и удобство регулировки температуры в каждом помещении.
Какая система отопления более экономична для частного дома с несколькими комнатами?
Если дом небольшой и комнаты расположены компактно, однотрубная система может быть дешевле в установке благодаря меньшему количеству труб и фитингов. Однако при большом количестве помещений или значительном удалении радиаторов друг от друга лучше выбрать двухтрубную систему, так как она позволяет более точно регулировать температуру в каждой комнате и уменьшает потери тепла. В долгосрочной перспективе это может привести к снижению расходов на отопление.
Как влияет выбор системы отопления на сложность монтажа и последующее обслуживание?
Однотрубная система проще и быстрее монтируется, поскольку требует меньше труб и соединений. Это может снизить затраты на монтаж. Но при эксплуатации могут возникать трудности с балансировкой температуры, особенно если в системе много радиаторов. Двухтрубная система сложнее в установке из-за большего количества труб и необходимости установки запорной арматуры на каждом приборе. Однако она удобнее в обслуживании и позволяет легко отключать или ремонтировать отдельные радиаторы без остановки всего отопления.
Можно ли самостоятельно установить двухтрубную систему отопления в доме или лучше обратиться к специалистам?
Монтаж двухтрубной системы требует точного расчёта и правильного подбора компонентов, чтобы обеспечить равномерный нагрев и эффективную циркуляцию теплоносителя. Ошибки при установке могут привести к неравномерному отоплению или повышенному износу оборудования. Если у вас есть опыт работы с отопительными системами и инструменты, можно попробовать выполнить монтаж самостоятельно. Однако для гарантии надежной работы и правильной балансировки лучше доверить установку квалифицированным специалистам.
Какие нюансы нужно учитывать при выборе системы отопления с точки зрения эксплуатации в условиях холодного климата?
В холодных регионах важно, чтобы отопительная система обеспечивала стабильное и равномерное распределение тепла. Двухтрубная система здесь более предпочтительна, так как позволяет поддерживать комфортную температуру во всех помещениях без перепадов. Однотрубная система может приводить к тому, что в самых дальних радиаторах вода будет остывать, что снизит эффективность отопления. Кроме того, при частых и сильных морозах двухтрубная схема облегчает регулировку и ремонт отдельных участков, что важно для бесперебойной работы зимой.
Какие основные отличия между двухтрубной и однотрубной системой отопления?
Двухтрубная система состоит из двух параллельных труб — подающей и обратной. Это позволяет теплоносителю идти по одной трубе к радиаторам, а возвращаться по другой, обеспечивая равномерный прогрев всех элементов. В однотрубной системе теплоноситель движется последовательно через все радиаторы, что может привести к разной температуре в начале и в конце контура. Такая конструкция проще и дешевле в монтаже, но менее удобна для регулировки и может создать дисбаланс в отоплении комнат.
