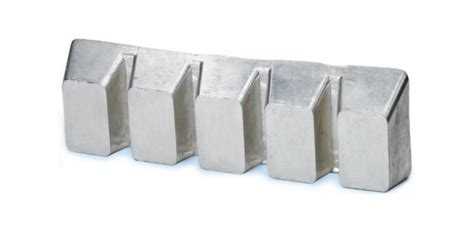

Баббит – сплав на основе олова или свинца с добавлением сурьмы, меди и иногда цинка, используемый в качестве антифрикционного материала. Он был разработан в первой половине XIX века и получил широкое распространение благодаря своей способности обеспечивать минимальное трение при высокой нагрузке. Основное преимущество баббита – наличие мягкой металлической матрицы с твердыми включениями, формирующими рабочую поверхность подшипника.
Оптимальный состав баббита определяется условиями эксплуатации. Для высокоскоростных узлов применяются оловянные баббиты (например, Б83), обеспечивающие низкий коэффициент трения (до 0,01) и устойчивость к задиру. В условиях повышенной температуры и вибраций используют свинцовые баббиты (например, Б16), которые уступают в износостойкости, но выигрывают по термостойкости и стоимости.
Нанесение баббита на подшипниковую поверхность требует соблюдения температурного режима и подготовки основы. При заливке в корпуса из стали или бронзы обязательна межслойная адгезия, достигаемая флюсованием и предварительным нагревом до 200–300 °C. Нарушение этих требований снижает срок службы узла в 2–3 раза. Контроль толщины баббитового слоя и равномерности распределения твердых включений – критически важные параметры для обеспечения стабильной работы оборудования.
В машиностроении баббит применяют преимущественно в скольжения, где невозможна установка качающихся элементов. Это компрессоры, турбины, судовые двигатели и металлорежущее оборудование. Применение баббита в восстановительном ремонте позволяет снизить стоимость замены узлов до 70 %, при этом соблюдение технологии заливки гарантирует сопоставимый ресурс с новыми компонентами.
Состав и металлургические свойства баббита для подшипников скольжения
Жесткие включения интерметаллических соединений Cu3Sb и SnSb формируют мелкозернистую структуру, обеспечивая прочностные характеристики и устойчивость к истиранию. Мягкая фаза из олова или свинца выполняет функцию амортизатора и снижает риск заклинивания при нарушении смазки. Такая микроструктура гарантирует локальную пластическую деформацию при перегрузках без разрушения всего подшипника.
Для стабильной работы при температуре до 130 °C предпочтительны оловянистые баббиты. Свинцовые аналоги используются при менее агрессивных условиях, поскольку хуже сопротивляются термическому старению. Добавка меди повышает прочность, но свыше 6% ухудшает обрабатываемость и увеличивает хрупкость.
Рекомендуется контролировать размер зерна в пределах 20–50 мкм и избегать сегрегации меди и сурьмы, особенно в массивных отливках. Оптимальные литейные свойства обеспечиваются при температуре заливки 350–400 °C для оловянистых сплавов и 300–350 °C для свинцовых.
Состав и структура баббита должны соответствовать стандартам ГОСТ 1320–74 или ASTM B23 с учётом конкретных условий эксплуатации: нагрузки, скорости, режима смазки и температурной стабильности.
Сравнение оловянных и свинцовых баббитов: преимущества и ограничения

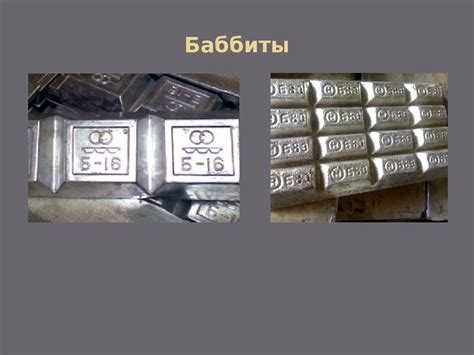

Оловянные баббиты (тип B83, B89 и B23 по ГОСТ 1320-74) обладают высокой прочностью при эксплуатации – предел прочности на сжатие достигает 240–280 МПа. Их коэффициент трения в паре с валом из стали составляет 0,005–0,01, что снижает тепловыделение в узле. Температура плавления в пределах 240–250 °C позволяет использовать их в условиях умеренного теплового воздействия. Высокая коррозионная стойкость делает оловянные сплавы предпочтительными для турбин, судовых установок и компрессоров, где требуется стабильность при переменных нагрузках и вибрациях.

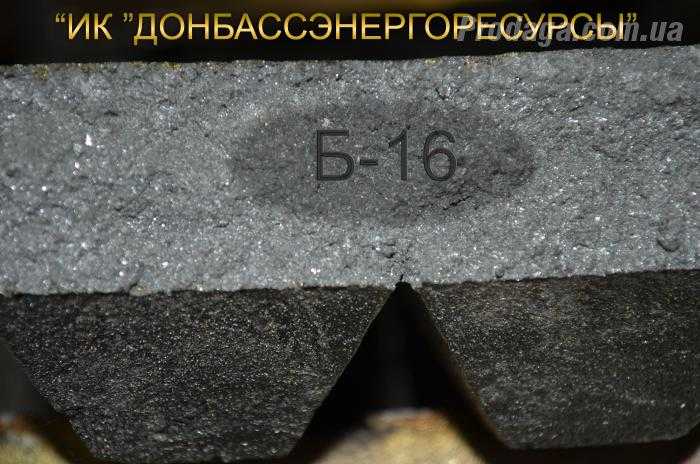

Свинцовые баббиты (тип B16 и B88 по ГОСТ 1209-90) дешевле в производстве и легко заливаются в корпус. Их предел прочности на сжатие ниже – 100–150 МПа, что ограничивает применение при высоких нагрузках. Коэффициент трения чуть выше – до 0,015, а температурный предел эксплуатации – не более 170 °C. Однако свинцовые баббиты устойчивы к кавитационному износу и сохраняют геометрию при длительном хранении, что делает их подходящими для тихоходных механизмов, таких как редукторы и насосы с низкими оборотами.
Выбор баббита зависит от режима работы узла: для высокоскоростных и высоконагруженных подшипников целесообразно использовать оловянные сплавы, обеспечивающие высокую несущую способность и термостойкость. Для недорогих решений в условиях невысокой механической и термической нагрузки оправдано применение свинцовых баббитов.

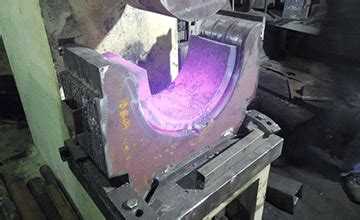

Подготовка поверхности и заливка баббита в корпус подшипника
Эффективность работы баббитовой заливки определяется точностью подготовки поверхности и соблюдением температурного режима при литье. Нарушения в этих этапах приводят к отслоению, трещинам и снижению ресурса подшипника.
- Корпус тщательно очищают от масла, старого баббита, окалины и ржавчины. Применяют абразивную обработку с зернистостью не крупнее P80.
- После механической зачистки проводят обезжиривание. Используют ацетон или растворители на основе уайт-спирита. Поверхность сушат горячим воздухом.
- Для повышения адгезии наносят насечки глубиной 0,3–0,5 мм, шаг – 3–5 мм. Насечки выполняют равномерно по всей площади заливки.
- Перед заливкой устанавливают центрирующую оправку для формирования подшипной расточки. Оправка покрыта графитовой смазкой или разделительным составом на основе мела и спирта.
Заливка баббита производится в контролируемых условиях:
- Температура корпуса – 200–250 °C, баббита – 400–450 °C. Используют пирометры для контроля температуры.
- Заливку ведут непрерывным потоком, исключая образование воздушных включений. Начинают с нижней точки формы, обеспечивая равномерное заполнение.
- После застывания баббита корпус охлаждают постепенно, избегая термошоков. Охлаждение на воздухе предпочтительнее, чем в воде.
По завершении заливки удаляют оправку, обрабатывают поверхность и проводят контроль на наличие пустот методом ультразвука или капиллярной дефектоскопии.
Методы контроля качества баббитовой заливки и выявление дефектов
Контроль качества баббитовой заливки начинается с проверки адгезии слоя баббита к стальной или бронзовой основе. Используется метод отрыва: образец разрушается на испытательной машине, фиксируется усилие отрыва, которое не должно быть ниже 30 МПа для стандартных сплавов на основе олова. Поверхностный излом должен происходить преимущественно по телу баббита, а не по границе раздела.
После заливки производится визуальный осмотр на наличие трещин, раковин, непролива и инородных включений. Применяется ультразвуковой контроль с частотой 2–5 МГц. Наличие эхосигналов с аномальной амплитудой указывает на пористость или расслоение. Особое внимание уделяется зоне сопряжения баббита и основы, где чаще всего образуются дефекты при неправильной подготовке поверхности.
Для оценки однородности структуры и наличия усадочных раковин используется рентгенографический контроль. Он позволяет выявить скрытые пустоты и неоднородности толщиной от 0,1 мм. Рентген-контроль обязателен при заливке подшипников, работающих в условиях высоких нагрузок и температур.
Измерение толщины слоя баббита проводится методом вихретокового контроля. Толщина должна находиться в пределах допусков, предусмотренных технической документацией (обычно 2–3 мм), отклонения более 0,2 мм требуют устранения.
Контроль микроструктуры проводится металлографическим методом. На шлифах выявляют наличие эвтектической структуры, распределение фазы Cu₃Sn и возможные включения. Отклонение от типовой микроструктуры указывает на нарушение режима заливки или перегрев.
Жесткое соблюдение этих методов позволяет исключить эксплуатационные отказы подшипников вследствие разрушения баббитового слоя, перегрева или износа.
Условия эксплуатации подшипников с баббитовой вкладкой в машиностроении
Баббитовые подшипники эксплуатируются в условиях, где требуется сочетание высокой несущей способности и устойчивости к задирам при недостаточном смазочном режиме. Основные факторы, влияющие на их ресурс, включают температуру, давление, частоту вращения и качество смазки.
Рабочая температура баббита не должна превышать 120–150 °C. При превышении этого порога снижается прочность на сжатие и резко возрастает риск усталостных разрушений. Наиболее эффективны сплавы на основе олова (типов Б83 и Б16), обеспечивающие стабильные характеристики при температурных колебаниях и кратковременных перегревах.
Давление в зоне контакта обычно ограничено уровнем 1,5–2,5 МПа. При более высоких нагрузках требуется усиление стальной основы вкладыша и строгое соблюдение зазоров. Недопустимо использование баббита при ударных нагрузках без дополнительных амортизирующих решений, поскольку хрупкость сплава ведёт к отслаиванию.
Критична чистота смазки. Частицы размером более 20 мкм вызывают ускоренный износ. Использование фильтров тонкой очистки и регулярный анализ масла обязательны. Рекомендуется применение масел с высокой стойкостью к окислению и хорошими противозадирными присадками.
Частота вращения влияет на выбор марки баббита. При скорости вала выше 3000 об/мин предпочтительнее сплавы с высоким содержанием олова, обладающие низким коэффициентом трения. При пониженных оборотах важна способность к удержанию масляной плёнки, особенно при пусках и остановках.
Соблюдение монтажных допусков по диаметру и соосности – критический параметр. Смещение оси более чем на 0,05 мм ведёт к неравномерному распределению нагрузки и преждевременному разрушению слоя. Контроль осуществляется с помощью калиброванных оправок и индикаторов часового типа.
При наличии вибраций рекомендуется ограничение их амплитуды на уровне не выше 50 мкм. В противном случае возникают усталостные трещины на границе баббит-сталь. Дополнительно применяется термообработка корпуса для снятия остаточных напряжений после заливки.
Технологии восстановления баббитового слоя в ремонте промышленного оборудования
Литейный способ восстановления включает нанесение расплавленного баббита непосредственно на подготовленную поверхность. Температура плавления сплава должна контролироваться в пределах 250–300 °C, что обеспечивает минимальное термическое воздействие на корпус детали и предотвращает деформацию. Для равномерного распределения расплава используются вращающиеся оправки или специальные шаблоны.
Электронно-лучевая и плазменная наплавка применяются при необходимости точного регулирования толщины слоя от 0,1 до 0,3 мм. Эти методы позволяют добиться высокой однородности структуры и минимизировать внутренние напряжения, что повышает устойчивость к усталостным разрушениям.
Химико-термическая обработка включает предварительное нанесение промежуточных слоев из меди или олова для улучшения сцепления с основным металлом и снижения риска образования трещин при эксплуатации. Толщина медного слоя при этом составляет 15–30 мкм, олова – 10–20 мкм.
Контроль качества готового слоя осуществляется ультразвуковым и рентгеновским анализом для выявления пористости и непроваров. При восстановлении рекомендуется использовать баббит с высокой концентрацией сурьмы (7–10%), обеспечивающей улучшенную износостойкость и сопротивление коррозии в условиях масляного или водяного охлаждения.
Причины износа баббитовых подшипников и пути их предотвращения
Механические загрязнения – еще один фактор ускоренного износа. Частицы абразива, попадающие в зазор подшипника, вызывают микроцарапины и образование выкрашиваний в баббите. Для предотвращения необходимо регулярно контролировать качество масла, устанавливать фильтры с тонкостью очистки не менее 5 мкм и своевременно менять смазку.
Неправильный монтаж и нарушение геометрии посадочного места ведут к неравномерному распределению нагрузки и образованию точечных перегрузок. В результате возникают трещины и отслоения баббита. Контроль точности размеров и шероховатости поверхностей при установке подшипников снижает риск подобных дефектов.
Тепловое расширение материалов корпуса и вкладыша, если оно не учитывается при проектировании, вызывает заедания и локальные напряжения в баббите. Оптимальная конструкция должна предусматривать компенсацию температурных деформаций через зазоры и выбор материалов с близкими коэффициентами расширения.
Коррозионное воздействие, вызванное попаданием воды или агрессивных веществ, ведет к химическому разрушению баббитового слоя. Использование герметичных уплотнений и контроль влажности в рабочей среде минимизируют этот риск.
Для увеличения ресурса подшипников из баббита необходимо систематически проводить техническое обслуживание: проверять уровень и качество масла, устранять вибрации и люфты в соединениях, контролировать температуры работы. Кроме того, применение современных баббитовых сплавов с повышенной износостойкостью и усталостной прочностью значительно снижает вероятность преждевременного износа.
Вопрос-ответ:
Что такое баббит и из каких материалов он состоит?
Баббит — это сплав, который применяют для создания рабочих поверхностей подшипников скольжения. Основу составляют металлы, такие как олово, свинец, медь, цинк и сурьма в различных пропорциях. Этот материал отличается хорошей смазывающей способностью и износостойкостью, что позволяет снизить трение между движущимися частями механизмов.
Почему баббит часто используется в подшипниках машиностроения?
Основная причина применения баббита в подшипниках заключается в его способности уменьшать износ и обеспечивать плавное движение деталей. Он обладает низкой твердостью по сравнению с валами, поэтому мелкие частицы грязи и абразива задерживаются в баббите, не повреждая основную деталь. Также сплав хорошо распределяет нагрузки и сохраняет смазку на своей поверхности, что увеличивает срок службы подшипника.
Как изготавливаются баббитовые подшипники и какие технологии применяются при их производстве?
Изготовление подшипников с баббитовым покрытием начинается с подготовки основы — обычно это металлическая или чугунная заготовка. Поверх неё расплавляют баббит, который заливается и равномерно распределяется по поверхности. После застывания проводят механическую обработку, шлифовку и доводку для получения ровной и гладкой поверхности. Иногда применяют литьё под давлением или напыление для повышения адгезии сплава к основанию. Важно тщательно контролировать качество сплава и технологические параметры, чтобы избежать появления трещин или раковин.
Какие преимущества и ограничения есть у баббита по сравнению с другими материалами для подшипников?
К преимуществам баббита относят хорошую адаптивность к неровностям валов, способность выдерживать кратковременные перегрузки и отличную смазывающую способность, что снижает износ. В то же время он имеет сравнительно низкую механическую прочность и чувствителен к перегреву. Из-за этого баббит не подходит для высокоскоростных и очень нагруженных узлов без дополнительного охлаждения или защиты. Другие материалы, такие как бронза или керамика, иногда применяют там, где требуются более высокие показатели прочности или температурной устойчивости.
Как влияет структура баббитового слоя на долговечность подшипника?
Структура баббитового слоя напрямую влияет на эксплуатационные характеристики подшипника. Мелкозернистая и однородная структура обеспечивает равномерное распределение нагрузок и стабильное удержание смазки. Если же в слое присутствуют крупные включения или поры, это может привести к микротрещинам и ускоренному износу. Правильная технология нанесения и последующая обработка позволяют создать оптимальную структуру, которая уменьшает трение и продлевает срок службы узла.
Почему баббит часто применяют в подшипниках и каковы его основные свойства?
Баббит — это сплав, состоящий преимущественно из олова, свинца и меди, который используют для создания рабочих поверхностей подшипников. Его популярность объясняется тем, что он обладает хорошей износостойкостью и низким коэффициентом трения, что помогает снижать износ вращающихся деталей. Кроме того, баббит легко наносится на металлическую основу, заполняя микротрещины и неровности, что улучшает прилегание и снижает вибрации. Благодаря способности поглощать небольшие загрязнения и смягчать удары, баббитовые вкладыши увеличивают срок службы подшипников в различных механизмах.
