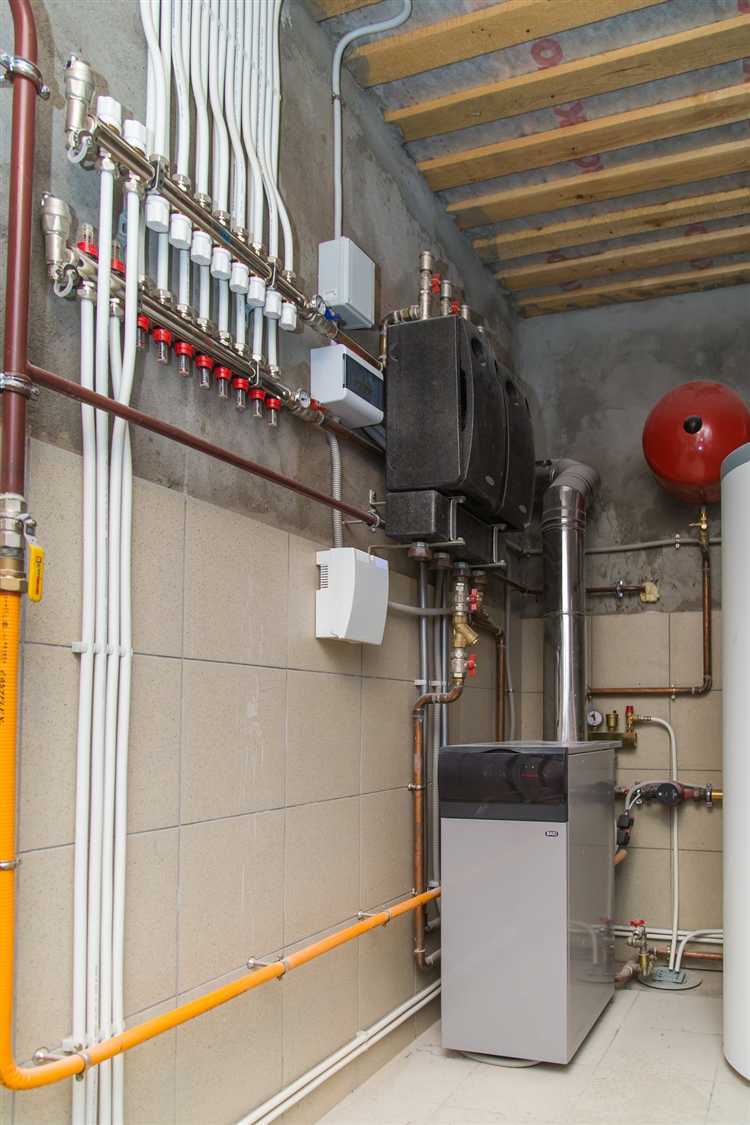

Бойлерная в частном доме – это техническое помещение, в котором размещается оборудование для отопления и горячего водоснабжения. Основная задача – обеспечить бесперебойную работу котла, бойлера, насосов, расширительного бака и систем управления. Площадь помещения должна быть не менее 4 м² при высоте потолка от 2,2 м, если установлен газовый или твердотопливный котёл.
Электропитание должно быть организовано через отдельный автомат с УЗО. При наличии насосной группы и автоматики требуется стабилизатор напряжения и источник бесперебойного питания. Освещение – минимум одна светоточка, предпочтительно с влагозащитным исполнением.
При размещении оборудования следует соблюдать зазоры для доступа к элементам: не менее 60 см перед котлом, 10 см по бокам, 25 см сверху. Стены и пол – из негорючих материалов, часто применяют штукатурку по кирпичу или бетонную стяжку с плиткой. Если используется твердотопливный котёл, требуется подиум из металла или негорючего материала под зольник.
Для автоматизированного контроля температуры целесообразно установить комнатные термостаты и датчики на обратке. При использовании бойлера косвенного нагрева необходимо учитывать приоритет горячей воды в работе трёхходового клапана или насоса.
Минимальные требования к площади и расположению бойлерной
Бойлерная должна быть спроектирована с учетом норм безопасности и удобства эксплуатации оборудования. Основные параметры зависят от типа установленных котлов и объема вспомогательной техники.
- Минимальная площадь помещения – 4 м² при установке одного котла мощностью до 30 кВт.
- Высота потолков – не менее 2,2 м. При установке газового оборудования – от 2,5 м.
- Обязателен приточно-вытяжной воздухообмен. Расчет воздухообмена: не менее 3-кратного обмена объема помещения в час.
- Дверной проем – минимум 80 см шириной. Дверь должна открываться наружу.
- При газовом котле: окно с площадью остекления от 0,03 м² на каждый кубометр объема помещения.
- Удаленность от жилых помещений – не менее 1 м до стен спален и гостиных.
Расположение:
- Допускается размещение в подвале, на первом этаже, в пристройке или отдельностоящем помещении.
- При установке твердотопливного котла требуется отдельная комната с негорючими стенами и полом.
- Выход дымохода должен быть выше конька крыши не менее чем на 0,5 м.
- Между котлом и стенами – не менее 10 см с каждой стороны, спереди – 1 м для обслуживания.
Выбор и установка котла: типы, мощность, размещение
Котлы для частных домов делятся на газовые, твердотопливные, электрические и комбинированные. Газовые подходят при наличии магистрали и отличаются высоким КПД (до 98%). Твердотопливные требуют регулярной загрузки, но независимы от электросети. Электрические – самый простой вариант по подключению, но с высокими затратами при длительной эксплуатации. Комбинированные позволяют переключаться между видами топлива, но стоят дороже и требуют больше места.
Мощность котла подбирается исходя из теплопотерь здания. Приблизительный расчет: 1 кВт на 10 м² при стандартной высоте потолков до 2,7 м и утепленном доме. Например, для дома площадью 150 м² потребуется котел минимум на 15 кВт. Для регионов с суровыми зимами и слабой теплоизоляцией коэффициент повышается до 1,2–1,5 кВт на 10 м². Дополнительно учитывают потребность в горячей воде: на одного человека добавляют 1–1,5 кВт.
Размещение котла зависит от его типа. Настенные газовые модели компактны, монтируются на несущую стену, требуют дымохода или коаксиального отвода. Напольные газовые и твердотопливные котлы размещают на отдельном основании, на расстоянии минимум 10 см от стены. Помещение должно иметь вентиляцию, высоту потолков не менее 2,2 м и объем не менее 15 м³ для газовых агрегатов мощностью до 30 кВт. При установке электрического котла отдельное помещение не требуется, но желательно предусмотреть автомат с защитой от перегрузок и короткого замыкания.
Система вентиляции и требования к воздухообмену
Вентиляция бойлерной должна обеспечивать стабильный приток свежего воздуха и эффективное удаление отработанных газов. Это необходимо для нормальной работы котельного оборудования и предотвращения скопления угарного газа.
Минимальный воздухообмен – трехкратный объем помещения в час. Для помещения площадью 6 м² и высотой 2,5 м объем составит 15 м³, значит, требуется воздухообмен не менее 45 м³/ч. Для котлов с открытой камерой сгорания дополнительно требуется подача воздуха для горения – 1,6 м³ на 1 кВт тепловой мощности котла.
Приточные отверстия размещают в нижней части стены, не ниже 30 см от пола. Размер отверстия зависит от мощности котла: минимум 8 см² на 1 кВт. Для котла мощностью 24 кВт потребуется не менее 192 см². Вытяжное отверстие размещается ближе к потолку или в дымоходе, если предусмотрена естественная тяга.
Если используется механическая вентиляция, она должна быть оборудована датчиком давления и аварийным отключением котла при нарушении тяги. Вентиляторы подбирают по расчетному объему воздуха с учетом сопротивления воздуховодов.
Отдельный воздуховод рекомендуется для каждого котла. Обратные клапаны предотвращают обратную тягу. Не допускается использование гибких воздуховодов длиной более 1,5 м в основной вытяжке. Перепад давления между бойлерной и соседними помещениями не должен превышать 5 Па.
Материалы для отделки стен, пола и потолка в бойлерной
Для стен оптимальны негорючие и влагостойкие материалы. Подходит керамическая плитка – устойчива к температурным перепадам, легко моется, не впитывает запахи. Альтернатива – окрашивание водоэмульсионной краской по цементной штукатурке с добавками против плесени. Гипсокартон применять нельзя, даже влагостойкий: при протечках он теряет форму.
Пол должен выдерживать нагрузку от оборудования и быть устойчивым к влаге. Бетон с финишным покрытием из промышленного наливного пола – устойчив к химии, не скользит. Плитка с противоскользящей поверхностью также допустима. Линолеум, дерево, ламинат – недопустимы из-за риска вздутия и гниения.
Потолок лучше делать из металлического перфорированного профиля с негорючими панелями (например, алюминиевыми или минеральными плитами). Они выдерживают влажность, не поддерживают горение и позволяют легко получить доступ к коммуникациям. Окрашивание потолка возможно только по бетону или штукатурке негорючей краской.
Все материалы должны соответствовать нормам пожарной безопасности и санитарным требованиям. Швы, углы и стыки герметизируются силиконовыми или полиуретановыми составами.
Схема подключения горячего водоснабжения и отопления

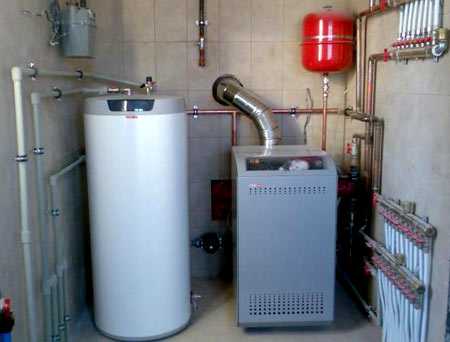

Для организации системы отопления и горячего водоснабжения в частном доме используется комбинированная схема с котлом, теплообменником и бойлером косвенного нагрева. Котёл (газовый, электрический или твердотопливный) подключается к двухконтурной системе: один контур – для отопления, второй – для нагрева воды через бойлер.
От котла подающая труба отопления (обычно диаметром 25 мм для домов до 200 м²) идёт к коллектору или напрямую к радиаторам. Обратка возвращает остывший теплоноситель в котёл. Насос циркуляции устанавливается на обратке до котла, вместе с группой безопасности и расширительным баком (объём рассчитывается как 10% от объёма системы).
Для горячей воды труба подачи направляется в теплообменник бойлера косвенного нагрева, где циркулирующий теплоноситель нагревает воду. Из бойлера ГВС подача идёт на водоразборные точки через рециркуляционный контур (если предусмотрен). На обратной линии рециркуляции монтируется маломощный насос с таймером или датчиком температуры.
На всех магистралях обязательны обратные клапаны, запорная арматура и термоманометры. Автоматический воздухоотводчик ставится в верхней точке системы. Для снижения теплопотерь трубы ГВС и отопления изолируются.
При использовании коллекторной разводки для отопления – к каждому радиатору или тёплому полу подводятся отдельные трубы подачи и обратки от коллектора. Давление в системе – не выше 2 бар, температура подачи – до 75°C, для тёплого пола – не выше 40°C, что регулируется смесительным узлом.
Системы безопасности: датчики, сигнализация, отключение
В бойлерной необходимо предусмотреть датчики утечки газа, дыма, угарного газа и воды. Газовые и дымовые извещатели устанавливаются на потолке на расстоянии не менее 1 метра от источников притока воздуха. Детекторы угарного газа – на уровне дыхания, около 1,5 метра от пола. Датчики протечки монтируются на полу рядом с котлом и водонагревателем.
Все датчики подключаются к централизованному контроллеру или модулю «умного дома». В случае обнаружения опасности система подаёт сигнал тревоги, отправляет уведомления на смартфон и включает сирену. Важно предусмотреть резервное питание – аккумулятор или ИБП, обеспечивающий работу системы при отключении электричества.
Отключение подачи газа или электричества должно происходить автоматически при срабатывании соответствующего датчика. Для этого используют электромагнитные клапаны с нормально закрытым состоянием и контакторы с дистанционным управлением. Газовый клапан монтируется на вводе в помещение, электрическое реле – на силовой линии котла.
Все соединения должны проходить сертифицированную проверку. Рекомендуется ежегодная диагностика работоспособности системы и замена батарей в беспроводных датчиках. Не допускается использование китайских аналогов без сертификации – они часто дают ложные срабатывания или отказывают без предупреждения.
