Что такое диф автоматы в электрике

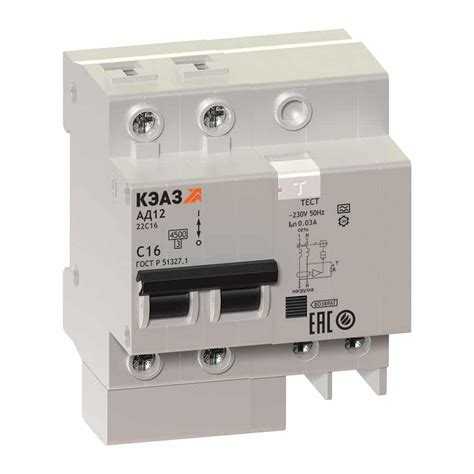

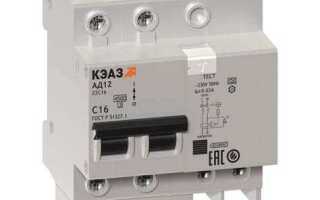

Дифференциальные автоматы – устройства, сочетающие функции автоматического выключателя и устройства защитного отключения (УЗО). Их задача – одновременно защищать электрические цепи от перегрузок и коротких замыканий, а также предотвращать поражение человека электрическим током и возгорания, вызванные токами утечки.

Основной принцип работы дифференциального автомата основан на сравнении токов в фазном и нулевом проводниках. При нормальной работе сумма токов равна нулю. Если появляется утечка – например, через поврежденную изоляцию или контакт с землей – устройство обнаруживает разницу и мгновенно отключает питание. Это обеспечивает безопасность эксплуатации электропроводки и бытовых приборов.

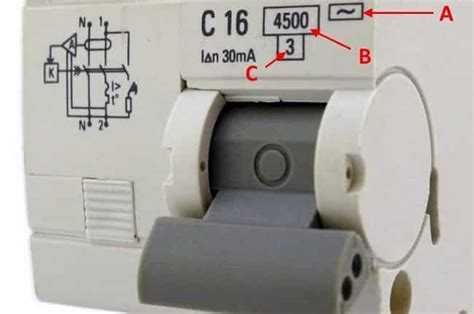

Для правильного выбора дифференциального автомата важно учитывать номинальный ток, характеристику срабатывания по времени и чувствительность к токам утечки. В жилых помещениях обычно применяют устройства с током срабатывания 30 мА, что обеспечивает защиту от электротравм. В промышленных условиях могут использоваться варианты с более высокой чувствительностью или с дополнительными функциями контроля.

Как дифференциальный автомат обнаруживает ток утечки

Дифференциальный автомат контролирует баланс токов в фазном и нулевом проводах. В нормальном режиме сумма токов равна нулю, так как ток, поступающий по фазе, полностью возвращается по нулю. При появлении тока утечки часть тока уходит на землю или через повреждённые изоляции, нарушая этот баланс.

Внутри устройства установлен токовый трансформатор дифференциального типа, через который проходят оба провода. Он фиксирует разницу между токами в фазе и нуле. Если эта разница превышает установленный порог срабатывания, например, 30 мА для бытовых устройств, происходит мгновенное отключение цепи.

Для предотвращения ложных срабатываний важна правильная настройка порога и качество установки. Дифференциальный автомат реагирует на утечки, даже если напряжение отсутствует, так как измеряет токи, а не напряжение. Это обеспечивает защиту от поражения электрическим током и предотвращает пожар.

Регулярное тестирование устройства с помощью встроенной кнопки «Тест» подтверждает его работоспособность, имитируя ток утечки и вызывая отключение. При неисправности необходимо заменить дифференциальный автомат, так как его механизмы чувствительности и быстродействия не подлежат ремонту.

Влияние параметров дифференциального автомата на защиту цепи

Дифференциальный автомат обеспечивает защиту от токов утечки и коротких замыканий. Его эффективность напрямую зависит от точной настройки ключевых параметров:

• Номинальный ток (In) – должен соответствовать максимальному рабочему току цепи. Завышение In снижает чувствительность, занижение – приводит к ложным срабатываниям.
• Ток утечки срабатывания (IΔn) – определяется уровнем допустимой токовой утечки. Для бытовых линий обычно выбирают 30 мА, для промышленных – 100 мА и выше. Чем ниже IΔn, тем выше чувствительность, но выше риск ложных отключений от помех.
• Время срабатывания – влияет на скорость отключения при аварии. Стандартные автоматы срабатывают за доли секунды, что минимизирует риск поражения током и предотвращает пожар. Слишком быстрое срабатывание может быть избыточным при кратковременных импульсах, а замедленное – снижает уровень безопасности.
• Кривая отключения – важна при выборе автомата для цепей с пусковыми токами (например, двигатели). Автомат должен выдерживать кратковременные перегрузки без срабатывания.

Для оптимальной защиты необходимо:

1. Подбирать IΔn с учетом условий эксплуатации и категории помещения.
2. Согласовывать In с расчетной нагрузкой, учитывая возможные пиковые значения.
3. Использовать автоматы с задержкой при пусковых токах для предотвращения ложных отключений.
4. Периодически проверять чувствительность и скорость срабатывания с помощью тестовых кнопок или специализированного оборудования.

Корректный выбор параметров дифференциального автомата обеспечивает баланс между надежной защитой и бесперебойной работой электрической цепи.

Выбор уставки тока утечки для бытовых и промышленных систем

Уставка тока утечки определяется с учетом безопасности, характеристик нагрузки и условий эксплуатации. Для бытовых систем обычно применяют устройства с уставкой 30 мА. Эта величина обеспечивает надежную защиту человека от поражения электрическим током и предотвращает возгорания при утечках на корпус оборудования.

В промышленных установках уставки выбираются исходя из особенностей технологического процесса и уровня допустимых утечек. Для общей защиты часто используются значения 100–300 мА, что снижает вероятность ложных срабатываний при большом количестве электрооборудования и повышенной емкости кабелей. В критически важных зонах, где требуется максимальная безопасность, применяются дифференциальные автоматы с уставкой 30 мА или ниже.

При выборе уставки важно учитывать номинальный ток и тип нагрузки. Для электроустановок с мощными двигателями, сварочным оборудованием и частотно-регулируемыми приводами рекомендованы устройства с большей уставкой (100 мА и выше), чтобы избежать срабатываний на пусковые токи и помехи.

Дополнительным фактором является степень загрязненности и влажности среды. Во влажных помещениях рекомендуется снижать уставку тока утечки для повышения уровня защиты, особенно при непосредственном контакте человека с оборудованием.

Рекомендуется проводить расчет токов утечки с учетом емкостных и резистивных составляющих, а также соблюдать нормативные требования ПУЭ и ГОСТ Р 50571.11, чтобы обеспечить баланс между безопасностью и надежностью работы электросистемы.

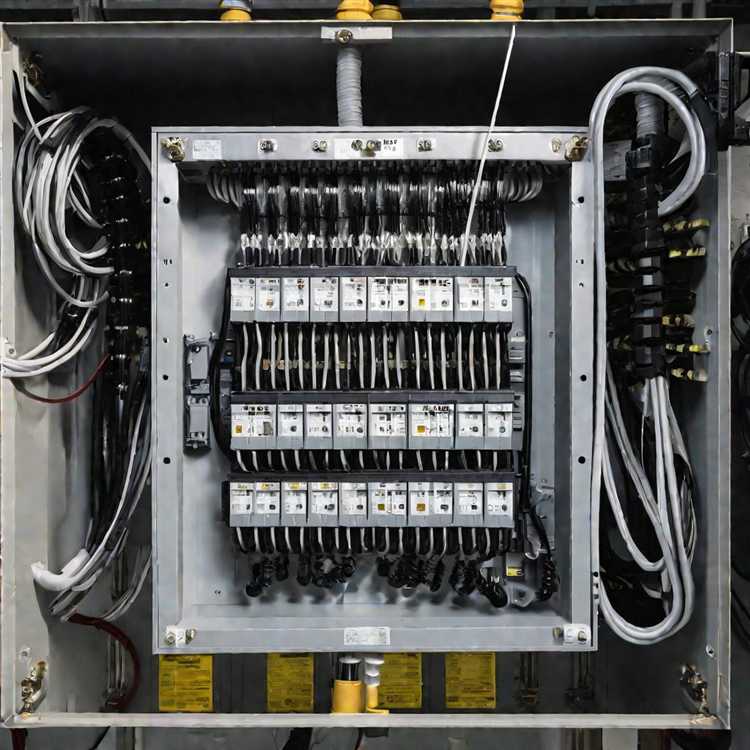

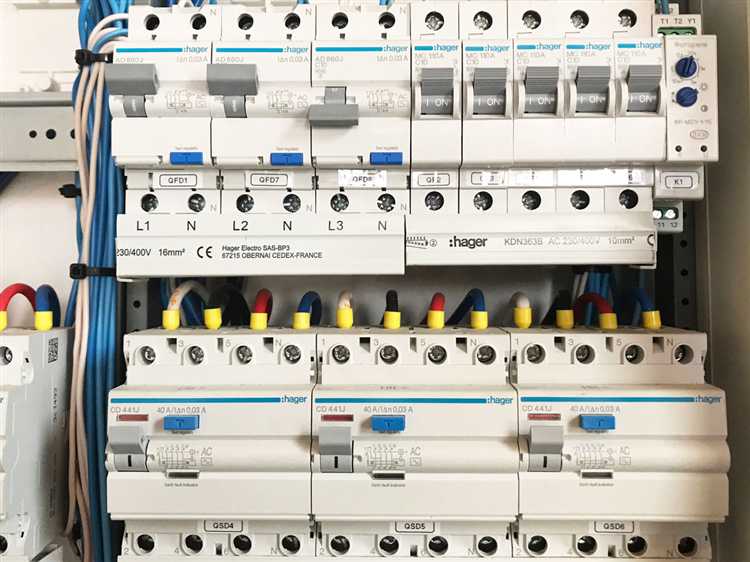

Особенности подключения дифференциальных автоматов в электрощите

Подключение дифференциальных автоматов требует строгого соблюдения полярности и правильного распределения фазных и нулевых проводников. Нулевой провод должен обязательно проходить через дифференциальный трансформатор тока устройства, чтобы обеспечивалась корректная работа УЗО-составляющей.

Дифференциальные автоматы устанавливаются после вводного автомата, что позволяет защитить всю цепь от токов утечки и короткого замыкания одновременно. При распределении нагрузки рекомендуется подключать отдельные линии с различными номиналами автоматов, учитывая допустимый ток утечки, чтобы минимизировать ложные срабатывания.

В электрощите необходимо обеспечить удобный доступ к устройствам для оперативного отключения и тестирования. Для проверки работоспособности дифференциального автомата используется кнопка «Тест», подключённая внутри устройства, которая имитирует ток утечки не менее 30 мА для жилых помещений.

Подключение необходимо выполнять с использованием кабелей с надёжной изоляцией и сечением, соответствующим расчетному току нагрузки. Все соединения должны быть затянуты с рекомендуемым моментом, чтобы избежать перегрева и ухудшения контакта.

Запрещается подключать дифференциальный автомат в цепь с общей нулевой шиной вне устройства, иначе ток утечки не будет контролироваться, что снижает эффективность защиты. Каждую группу потребителей следует подключать через отдельный дифференциальный автомат, особенно в помещениях с повышенной влажностью и на открытых территориях.

Причины срабатывания дифференциального автомата и способы устранения

Основная причина срабатывания дифференциального автомата – утечка тока на землю, превышающая уставку устройства. Это происходит при повреждении изоляции проводов, нарушениях в электроприборах или попадании влаги в электрическую цепь. Неисправность электроприборов, например, нагревательных элементов с трещинами, приводит к протеканию тока через корпус на землю и вызывает срабатывание.

Еще одна частая причина – неправильное подключение или износ дифференциального автомата. При нарушении фазировки или неправильном соединении нейтрали устройство может фиксировать токи утечки, хотя фактической утечки нет. Повышенная влажность и пыль на клеммах способствуют ложным срабатываниям.

Для устранения необходимо в первую очередь провести измерения сопротивления изоляции с помощью мегомметра. Если выявлены повреждения изоляции, нужно заменить поврежденные кабели или приборы. Важно проверять исправность электроприборов, особенно с металлическим корпусом, и своевременно ремонтировать или заменять дефектные элементы.

Проверка правильности подключения – обязательный этап. Следует убедиться, что фаза и ноль подсоединены согласно схеме, а нейтраль проходит через клемму автомата, чтобы избежать ложных срабатываний. Очистка клемм и проверка затяжки контактов снижают риск помех и нестабильной работы.

В случаях систематических срабатываний без видимых повреждений стоит проверить наличие паразитных токов, возникающих из-за установки дополнительных приборов с высоким уровнем помех. Использование фильтров помех и заземление снижает вероятность ложных срабатываний.

Применение дифференциальных автоматов в системах с электрооборудованием повышенной опасности

К электрооборудованию повышенной опасности относятся установки с повышенной влажностью, взрывоопасной средой, а также медицинское оборудование с прямым контактом с пациентом. В таких условиях применение дифференциальных автоматов необходимо в силу следующих причин:

• Своевременное отключение цепи при утечках тока от 10 до 30 мА, минимизируя риск поражения человека электрическим током;
• Предотвращение возникновения электрических пожаров за счет отключения при токах утечки, которые не вызывают срабатывания обычных автоматов;
• Защита оборудования и кабельных линий от повреждений, вызванных скрытыми дефектами изоляции;
• Обеспечение селективности при многоуровневой системе защиты, где на входе здания устанавливаются УЗО-автоматы с большим током срабатывания (например, 100 мА), а на выходе – с меньшими значениями (10–30 мА) для локальных цепей;
• Снижение времени реакции на утечки за счет высокой чувствительности устройств, что критично для помещений с людьми в повышенной опасности (мокрые зоны, помещения с взрывоопасными газами).

Рекомендации по применению:

1. Выбирать дифференциальные автоматы с номинальным током утечки не выше 30 мА для зон с повышенной опасностью, 10 мА – для особо опасных помещений (операционные, взрывоопасные зоны);
2. Использовать автоматы с типом чувствительности A или AC в зависимости от характера токов утечки (переменные, пульсирующие);
3. Обеспечить регулярное тестирование УЗО-автоматов не реже одного раза в 3 месяца с помощью встроенной тестовой кнопки и измерительных приборов;
4. Интегрировать дифференциальные автоматы в комплексные системы безопасности, включая пожарную сигнализацию и аварийное отключение электрооборудования;
5. Монтаж и техническое обслуживание выполнять квалифицированным персоналом с обязательным соблюдением нормативов ПУЭ и ГОСТ Р.

В системах с электрооборудованием повышенной опасности применение дифференциальных автоматов снижает вероятность аварий и обеспечивает безопасность эксплуатации без избыточных затрат.

Техническое обслуживание и проверка работоспособности дифференциальных автоматов

Дифференциальные автоматы требуют регулярной проверки для обеспечения надежной защиты от токов утечки и предотвращения поражения электрическим током. Рекомендуется проводить тестирование не реже одного раза в квартал.

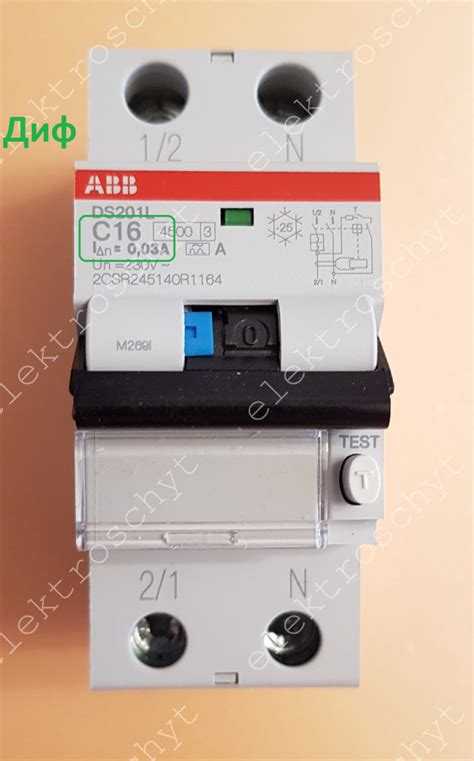

Проверка срабатывания: Для контроля работоспособности необходимо нажать кнопку «Тест» (обозначена как Т или Test) на корпусе автомата. При этом устройство должно мгновенно отключить питание. Если отключения не происходит, дифференциальный автомат требует замены или ремонта.

Визуальный осмотр: Важно осмотреть корпус на предмет механических повреждений, следов коррозии и загрязнений. Наличие окислов на контактах ухудшает коммутацию и может привести к ложным срабатываниям или отказам.

Проверка контактов и креплений: Необходимо убедиться в надежности затяжки клемм и отсутствии нагрева соединений при рабочей нагрузке. Некачественный контакт может стать причиной перегрева и выхода автомата из строя.

Проверка уставки срабатывания: В лабораторных условиях или с помощью специализированного тестера измеряют ток утечки и сравнивают его с заявленными параметрами. В случае несоответствия значения уставки рекомендуется замена устройства.

Чистка и обслуживание: Перед проверкой рекомендуется отключить питание и удалить пыль и загрязнения с корпуса и внутренней части, используя сухую антистатическую кисть или сжатый воздух. Попадание влаги внутрь корпуса недопустимо.

Регулярное техническое обслуживание продлевает срок службы дифференциального автомата и гарантирует безопасность эксплуатации электрической сети.

Совместимость дифференциальных автоматов с другими защитными устройствами

Дифференциальные автоматы (УЗО с функцией автоматического выключателя) эффективно сочетаются с классическими автоматическими выключателями, максимальными предохранителями и устройствами селективной защиты. Основной критерий совместимости – согласование номинальных токов и характеристик срабатывания для предотвращения ложных отключений и обеспечения комплексной защиты.

При подключении дифференциальных автоматов с другими автоматами важно соблюдать следующее:

1. Номинальный ток дифференциального автомата должен соответствовать максимальному рабочему току защищаемой линии, а номинальный ток последовательно установленных автоматов должен быть равен или больше, чтобы не вызывать преждевременного отключения.

2. Для селективности между устройствами по току утечки следует выбирать автоматы с различными уставками тока срабатывания. Обычно основной УЗО выбирается с большей чувствительностью (например, 30 мА), а резервный – с большей уставкой (например, 100 мА), что обеспечивает поочередное отключение при утечках.

3. Совместимость с устройствами защиты от короткого замыкания и перегрузок гарантируется использованием дифференциальных автоматов с интегрированными характеристиками С, В или D, соответствующими условиям эксплуатации и типу нагрузки.

4. При установке совместно с защитой от перенапряжений и реле напряжения дифференциальные автоматы не конфликтуют при условии, что монтаж выполнен согласно электрическим схемам с учетом рекомендаций производителей.

5. В системах TN-S и TN-C-S необходимо учитывать распределение нулевого и защитного проводников, чтобы дифференциальные автоматы корректно фиксировали ток утечки и не приводили к ложным срабатываниям.

6. Для комплексной защиты в промышленных установках допускается использование модульных дифференциальных автоматов с различными номиналами в цепях нагрузки и распределительных щитах, обеспечивая многоуровневую защиту и селективное отключение.

Правильный выбор и установка дифференциальных автоматов в связке с другими защитными устройствами требует детального анализа электрической схемы и эксплуатационных условий, что снижает риск повреждения оборудования и повышает безопасность эксплуатации.
