Изолятор – это ключевой компонент в электротехнических системах, обеспечивающий безопасную и устойчивую работу токоведущих частей оборудования. Его основная задача – предотвращение утечки тока и замыкания между элементами с разным потенциалом, а также защита от воздействия внешней среды.
Электрические изоляторы работают в условиях высоких напряжений и должны выдерживать как механические нагрузки, так и перепады температуры, влажности и загрязнений. Керамические, стеклянные и полимерные изоляторы применяются в зависимости от уровня напряжения и требований к прочности. Например, на линиях электропередачи напряжением свыше 110 кВ используются гирлянды из стеклянных или фарфоровых изоляторов.
Эффективность изоляции напрямую влияет на надёжность всей электросети. При проектировании систем необходимо учитывать диэлектрическую прочность, трек- и эрозионную стойкость, а также способность изолятора сохранять характеристики при старении и загрязнении. Ошибки в выборе типа или параметров изолятора могут привести к короткому замыканию, авариям и значительным финансовым потерям.
Кроме функции изоляции, некоторые конструкции выполняют и механическую опорную роль – удерживают провода, компенсируют вибрации и ветровые нагрузки. В распределительных щитах и трансформаторах используются изоляторы специальной формы, рассчитанные на компактное размещение и точную фиксацию проводников.
Зачем нужен изолятор в электрической цепи высокого напряжения
Изолятор предотвращает пробой тока между проводниками и элементами опорных конструкций при напряжениях от 10 кВ и выше. При таком уровне напряжения даже незначительное загрязнение поверхности может вызвать ток утечки. Качественный изолятор обеспечивает стабильную электрическую прочность при неблагоприятных условиях окружающей среды: высокой влажности, загрязнённости, резких перепадах температуры.
В линиях электропередачи изоляторы обеспечивают гальваническую развязку проводника от металлической опоры. При отсутствии надёжной изоляции происходит перекрытие, что приводит к аварийным отключениям, разрушению оборудования и угрозе для персонала. Электрическая прочность изолятора выбирается с запасом не менее 30% относительно рабочего напряжения, чтобы компенсировать старение материала и ухудшение свойств со временем.

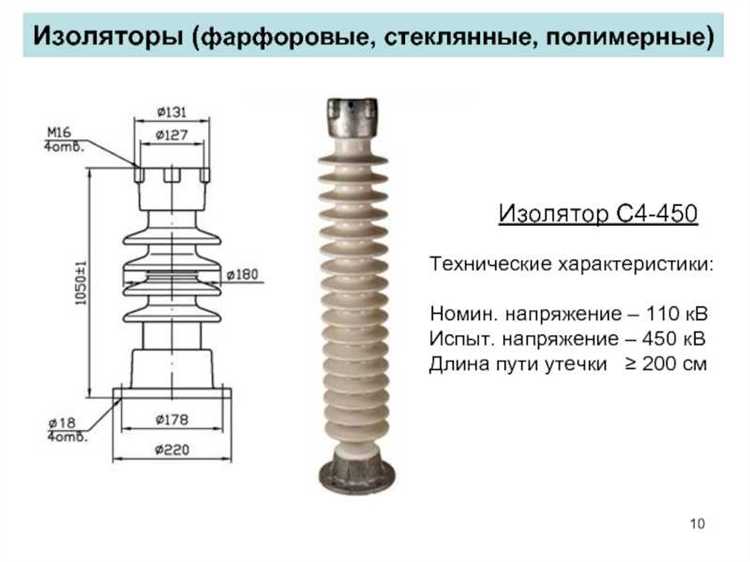

Фарфоровые и полимерные изоляторы применяются в зависимости от условий эксплуатации. Фарфор лучше справляется с нагревом и ультрафиолетом, полимеры – легче и устойчивее к вандализму. Критично учитывать диэлектрическую прочность: например, при напряжении 110 кВ минимальная длина пути утечки должна быть не менее 2750 мм.
Изоляторы также защищают цепь от перекрытий при грозовых и коммутационных перенапряжениях. При проектировании учитываются параметры грозозащиты и расстояния воздушных зазоров. Правильный выбор конструкции изолятора снижает вероятность отказа оборудования и увеличивает срок службы всей системы электроснабжения.
Как изоляторы предотвращают короткие замыкания на опорах ЛЭП

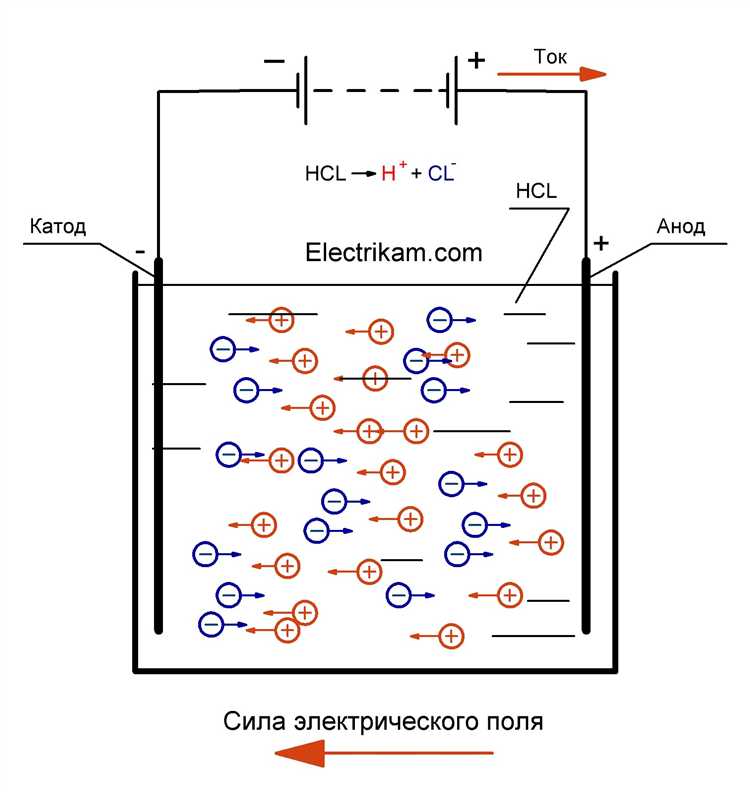

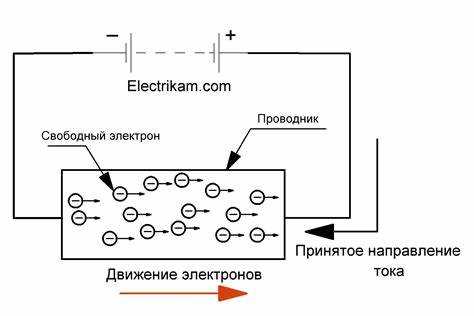

Изоляторы на линиях электропередачи выполняют критическую задачу – предотвращение утечки тока с проводов на металлические конструкции опор и последующего короткого замыкания. Для этого используются материалы с высоким электрическим сопротивлением – фарфор, стекло, полимеры. Их сопротивление достигает 1012–1014 Ом·см, что делает возможной полную изоляцию проводников от заземлённых элементов.

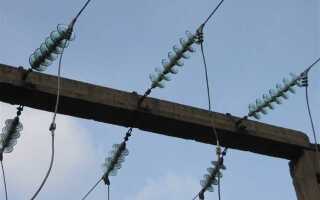

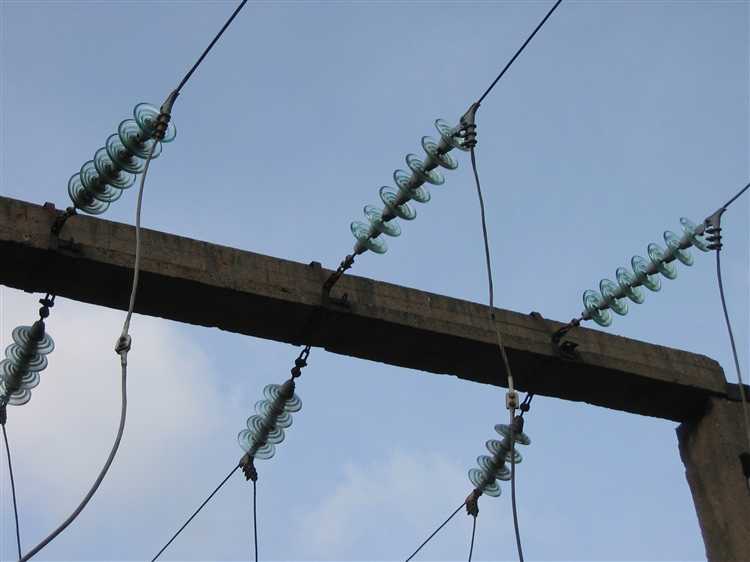

На опорах ЛЭП высокого и сверхвысокого напряжения (от 110 кВ и выше) применяются гирлянды подвесных изоляторов, каждая секция которых рассчитана на 10–15 кВ. Количество секций строго рассчитывается исходя из рабочего напряжения линии, с учётом климатических условий и загрязнённости воздуха. Например, при напряжении 220 кВ требуется не менее 16–18 секций изоляторов.
Особую опасность представляют грозовые и индустриальные перенапряжения. Для исключения пробоя изоляции в таких условиях применяются:
- изоляторы с ребристой поверхностью для увеличения пути утечки тока;
- гидрофобные полимерные покрытия, снижающие риск токопроводящего загрязнения;
- разделители фаз и специальные траверсы, обеспечивающие безопасные расстояния между проводами и элементами опоры.
Регламентированные профилактические испытания – мегомметром и высоковольтными установками – позволяют своевременно выявлять снижение сопротивления изоляции. Согласно ПУЭ и ГОСТ, при падении сопротивления ниже нормативных значений изоляторы подлежат немедленной замене. Использование негодных изоляторов увеличивает вероятность перекрытий и дугового пробоя, особенно в условиях повышенной влажности и загрязнённой атмосферы.
Надёжная работа изоляторов – основа электробезопасности ЛЭП. Их выбор, монтаж и обслуживание требуют строгого соблюдения технических регламентов и стандартов.
Материалы изоляторов и их влияние на прочность и срок службы
Выбор материала изолятора напрямую определяет его устойчивость к механическим нагрузкам, электрическим пробоям, ультрафиолетовому излучению и климатическим факторам. Неправильный подбор приводит к раннему выходу из строя и снижению надежности всей электроустановки.
- Фарфор – один из наиболее прочных диэлектриков, устойчив к УФ-излучению и загрязнению. Используется в линиях электропередач высокого напряжения. Главный недостаток – хрупкость и большой вес.
- Стекло обладает высокой механической прочностью и способностью к самоконтролю (при повреждении изолятор разрушается полностью, что облегчает обнаружение дефектов). Не подвержено старению, но чувствительно к резким перепадам температур.
- Полимеры (например, силиконовая резина, эпоксидные смолы) выигрывают за счёт малого веса и высокой устойчивости к загрязнению. Однако чувствительны к ультрафиолету и требуют стабилизаторов. Средний срок службы – 25–30 лет, что ниже, чем у керамики.
- Для уличных условий с агрессивной средой (морской климат, промышленная зона) предпочтительны силиконовые изоляторы с гидрофобными свойствами.
- В зонах с экстремальными перепадами температур рекомендуется стекло или фарфор, так как они сохраняют диэлектрические свойства при -50°C и выше +40°C.
- Внутри помещений и в РУ до 10 кВ эффективно использовать эпоксидные изоляторы за счёт их точной формы и устойчивости к частичным разрядам.
Для увеличения срока службы необходимо учитывать не только базовый материал, но и качество защитных покрытий, способ крепления, а также соответствие климатическому исполнению по ГОСТ 15150.

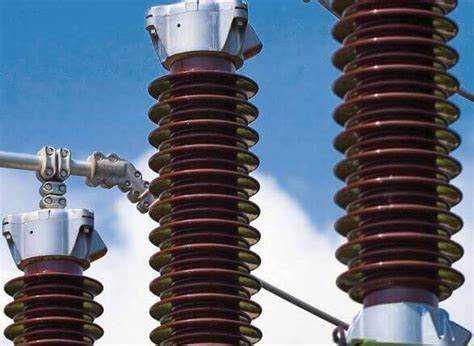

Роль изолятора в защите оборудования от перенапряжения
Изолятор предотвращает пробой электрической дуги между токоведущими частями и заземлёнными конструкциями при резких скачках напряжения. В сетях 6–110 кВ его сопротивление должно превышать 1012 Ом, чтобы исключить утечку тока даже при воздействии импульсов до 250 кВ.
Основной задачей является локализация электрического поля: распределение напряжения вдоль изолятора минимизирует риск поверхностного разряда. Для этого на изоляторы наносится ребристая структура, увеличивающая путь утечки и предотвращающая стекание токов при увлажнении.
Керамические и композитные модели устойчивы к атмосферным перенапряжениям, вызванным грозами. Они эффективно поглощают кратковременные высоковольтные импульсы, благодаря высокой прочности на пробой – не менее 100 кВ/см. Композитные изоляторы с кремнийорганическим покрытием дополнительно снижают вероятность коронного разряда.
При выборе необходимо учитывать импульсное напряжение пробоя, которое должно быть выше возможного уровня перенапряжения в линии минимум на 30%. Это обеспечивает необходимый запас прочности при аварийных коммутациях и резонансных явлениях.
Установка изоляторов с функцией ограничения перенапряжений – эффективная мера для защиты чувствительного оборудования подстанций и распределительных пунктов. Их применение особенно важно в районах с высокой грозовой активностью и нестабильной сетью.
Особенности монтажа изоляторов в распределительных щитах
Монтаж изоляторов в распределительных щитах требует строгого соблюдения технических параметров: номинальное напряжение, механическая прочность и тепловая устойчивость должны соответствовать характеристикам установленного оборудования. Неправильно подобранный тип изолятора может привести к межфазным замыканиям или пробою на корпус.
Чаще всего применяются штыревые и опорные изоляторы из термостойких полимеров или керамики. При установке опорных изоляторов необходимо учитывать не только диэлектрическую прочность, но и момент затяжки крепёжных элементов. Избыточное усилие может привести к микротрещинам, незаметным при визуальном осмотре, но критичным при пиковых нагрузках.
Крепление изоляторов выполняется строго на токонепроводящую поверхность. Запрещено использование металлических оснований без промежуточной прокладки из изоляционного материала. Резьбовые соединения обрабатываются токонепроводящей смазкой, исключающей гальваническую коррозию.
Монтаж проводится с учётом минимальных расстояний между токоведущими частями: не менее 25 мм при напряжении до 1 кВ. Нарушение этих допусков приводит к образованию частичных разрядов и ускоренному старению изоляции.
После установки проверяется вертикальность и жёсткость крепления каждого изолятора. Отклонение более чем на 3° от оси недопустимо – оно влияет на равномерность распределения нагрузки и может вызвать механический сдвиг шин под действием вибраций или токов КЗ.
Финальным этапом является термоконтроль под нагрузкой – превышение температуры более чем на 20 °C относительно окружающей среды свидетельствует о плохом контакте или дефекте материала. В таких случаях изолятор подлежит немедленной замене.
Как выбрать тип изолятора под конкретные климатические условия
В зонах с резкими перепадами температур и сильными морозами оптимальны композитные изоляторы из силиконовой резины, устойчивые к механическим напряжениям от замерзания и размораживания, а также к трещинам при низких температурах. Их эластичность предотвращает разрушение и сохраняет изоляционные свойства.
Для районов с высоким уровнем запыленности и загрязнённости воздуха необходимы изоляторы с гладкой поверхностью и гидрофобными покрытиями, что снижает накопление грязи и минимизирует риск поверхностных разрядов. В таких условиях фарфор часто уступает композитам по долговечности.
При выборе важно учитывать также воздействие ультрафиолетового излучения. Для открытых солнечных мест подойдут изоляторы с УФ-стабилизаторами, которые предотвращают разрушение материала и потерю механической прочности.
Учитывая местные условия, необходимо проверять технические характеристики изоляторов: класс диэлектрической прочности, степень гидрофобности и механическую стойкость к ветровым нагрузкам и загрязнениям. Правильный подбор гарантирует долговременную и безопасную эксплуатацию электрооборудования.
Вопрос-ответ:
Для чего служит изолятор в электрических сетях?
Изолятор предотвращает нежелательный контакт проводников с опорами и другими конструкциями, которые могут проводить электрический ток. Благодаря этому он исключает короткие замыкания и обеспечивает безопасность работы оборудования и людей.
Какие виды изоляторов применяются в электроустановках?
Существуют разные типы изоляторов, например, стержневые, подвесные и штыревые. Каждый вид используется в зависимости от условий эксплуатации, напряжения и конструкции линии электропередачи. Например, подвесные часто применяют для воздушных линий высокого напряжения.
Как изолятор влияет на надежность электрической сети?
Изолятор обеспечивает устойчивую работу линии, предотвращая протекание тока в нежелательных направлениях. Если изолятор повреждается или загрязняется, увеличивается риск аварий, поэтому его состояние необходимо регулярно контролировать и поддерживать чистоту.
Почему изоляторы делают из определенных материалов, таких как фарфор или стекло?
Материалы с высокой электрической прочностью и низкой теплопроводностью хорошо подходят для изготовления изоляторов. Фарфор и стекло обладают нужными свойствами — они не проводят ток, устойчивы к механическим нагрузкам и воздействию окружающей среды, что позволяет им эффективно выполнять защитные функции.
Какие дополнительные функции может выполнять изолятор в конструкции линии электропередачи?
Помимо основной задачи — разделения токоведущих частей от опор, изоляторы могут обеспечивать правильное натяжение проводов, помогать уменьшить влияние вибраций и защищать от атмосферных воздействий, таких как дождь, пыль или мороз, тем самым поддерживая стабильность работы всей системы.
Для чего в электрических сетях применяются изоляторы?
Изоляторы служат для предотвращения нежелательных токов между проводниками и другими элементами конструкции, поддерживая электрическую безопасность и надежность работы оборудования. Они обеспечивают разрыв электрической цепи там, где необходимо разделить токоведущие части от металлических или других проводящих элементов, исключая короткие замыкания и утечки тока.
Какие основные функции выполняют изоляторы в электросетях и почему они важны?
Изоляторы выполняют несколько задач: они удерживают проводники на необходимом расстоянии друг от друга и от опорных конструкций, предотвращая контакт и протекание токов. Кроме того, они выдерживают механические нагрузки и воздействие окружающей среды, не теряя своих свойств. Благодаря этим функциям обеспечивается надежная работа линий электропередач и безопасность для обслуживающего персонала.
