Что такое накачка в лазерах

Накачка – процесс передачи энергии активной среде лазера с целью создания инверсии населённостей. Без этого условия генерация когерентного излучения невозможна. Принцип накачки реализуется различными способами: оптическим, электрическим, химическим и газодинамическим. Выбор метода зависит от типа лазера, свойств активной среды и требуемых характеристик излучения.

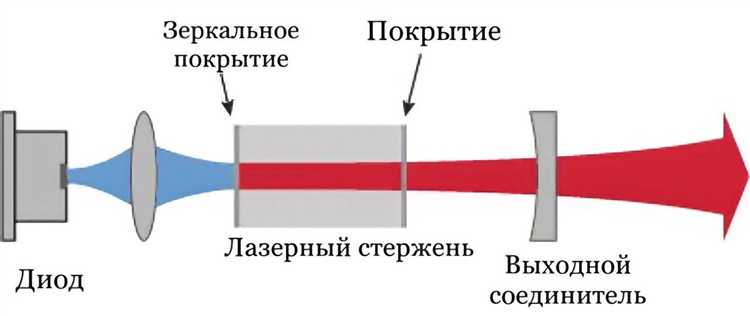

В твердотельных лазерах, таких как Nd:YAG, применяют оптическую накачку с использованием фотовспышек или диодов. Длина волны накачивающего излучения должна совпадать с полосой поглощения ионов редкоземельных элементов. При неправильном подборе источника накачки снижается КПД и возникает перегрев кристалла. Рекомендуется учитывать термическое сопротивление материала и организовать теплоотвод через контактные элементы или охлаждающие системы.

В газовых лазерах, например, в CO₂-лазерах, накачка осуществляется электрическим разрядом. При этом важна стабильность плазмы, правильный подбор давления и состава газовой смеси. Для эффективной и долговечной работы необходимо контролировать состав смеси и устранять продукты разложения. Перекачка газа через внешний контур позволяет продлить срок службы рабочей среды и поддерживать параметры излучения.

В полупроводниковых лазерах накачка происходит за счёт инжекции носителей тока через p-n переход. Интенсивность накачки контролируется током, подаваемым на структуру. Здесь критичны точность дозировки легирующих элементов, качество эпитаксиального роста и термостабильность. Превышение допустимого тока вызывает деградацию активной области и снижение мощности.

Накачка определяет возможность достижения и поддержания инверсии населённостей, а значит, напрямую влияет на мощность, стабильность и ресурс лазера. При проектировании важно точно рассчитать энерговвод, режимы охлаждения и согласование между источником накачки и активной средой. Без учёта этих факторов невозможно добиться надёжной и воспроизводимой генерации лазерного излучения.

Как выбирается источник накачки для конкретного типа лазера

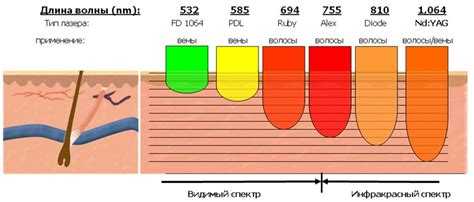

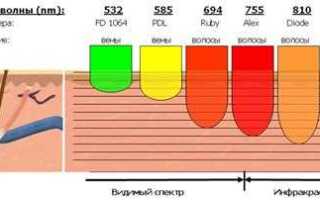

Выбор источника накачки зависит от типа активной среды, требуемой длины волны генерации и условий эксплуатации. В твёрдотельных лазерах с кристаллом Nd:YAG применяются фотовспышки или лазерные диоды с длиной волны 808 нм, так как максимум поглощения ионов неодима приходится на этот диапазон. Лампы чаще используют в импульсных системах из-за их высокой пиковой мощности, но диоды обеспечивают большую стабильность и ресурс.

В газовых лазерах, например, CO₂-лазерах, используется электрический разряд, создающий инверсию между колебательными уровнями молекул CO₂. Здесь важны параметры тока, напряжения и состав газовой смеси (обычно CO₂, N₂ и He). Для стабильной работы необходим контроль давления и равномерное распределение разряда по всей длине разрядной трубки.

Для волоконных лазеров накачка осуществляется через лазерные диоды, обычно в диапазоне 915–976 нм. Это связано с тем, что активные примеси (например, эрбий, иттрий, итербий) имеют узкие полосы поглощения, и эффективная накачка возможна только при совпадении длины волны излучения диода с этими полосами. Для многомодовых волокон предпочтительны диоды с высокой выходной мощностью и устойчивостью к обратному отражению.

В красителевых лазерах применяют лазеры на других средах (часто накачка осуществляется азотным лазером или лазером на парах меди), поскольку органические красители требуют мощного импульсного излучения в ультрафиолетовом или синем диапазоне. Здесь учитывают не только спектральное соответствие, но и длительность импульса, поскольку избыток энергии может привести к разрушению красителя.

В квантовых каскадных лазерах накачка осуществляется электрическим током. Ключевым критерием становится возможность создания требуемого градиента потенциала и геометрия гетероструктур, что ограничивает выбор источников питания по току, напряжению и стабильности.

Неправильный выбор источника приводит к снижению КПД, нестабильной генерации и быстрому выходу из строя активной среды. Поэтому при проектировании учитываются параметры излучения, эффективность поглощения, тепловой режим, ресурс и тип излучения (непрерывный или импульсный).

Чем отличается оптическая накачка от электрической

Оптическая накачка использует внешний источник излучения, чаще всего лампы вспышек или другие лазеры. Излучение поглощается активной средой, переводя атомы или ионы в возбуждённое состояние. Такой способ применим, например, в твердотельных лазерах с неодимом: Nd:YAG или Nd:Glass. Эффективность поглощения зависит от спектрального совпадения между излучением накачки и полосами поглощения среды. Потери тепла в этом процессе выше, требуется тщательное охлаждение.

Электрическая накачка основана на пропускании тока через газ или полупроводник. В газоразрядных лазерах (например, He-Ne, CO₂) возбуждение создаётся электронным ударом. В полупроводниковых лазерах (лазерные диоды) ток напрямую индуцирует инжекцию носителей в p-n-переход. Электрическая накачка более компактна, не требует внешнего источника света, а КПД выше за счёт прямого преобразования энергии. Она используется, когда важно миниатюрное исполнение и низкое энергопотребление.

Выбор метода зависит от типа активной среды, требуемой длины волны, режима работы (непрерывный или импульсный), условий отвода тепла и размеров устройства. Оптическая накачка позволяет реализовать лазеры с высокой пиковой мощностью, но требует сложной оптической схемы. Электрическая предпочтительна в интегрированных системах и массовых приборах.

Роль накачки в достижении инверсии населённости

Инверсия населённости возникает, когда число атомов или молекул на верхнем лазерном уровне превышает количество на нижнем. Для этого требуется внешний источник энергии, способный эффективно перекачивать частицы в возбуждённое состояние. Выбор метода накачки зависит от типа рабочего тела и конкретной энергетической схемы переходов.

В газовых лазерах часто применяется электрический разряд, создающий электронную компоненту, способную возбуждать атомы до нужного уровня. Например, в гелий-неоновом лазере энергия передаётся от возбуждённого гелия к неону через резонансное столкновение. Для обеспечения устойчивой инверсии необходимо соблюдение условий давления, длины разряда и плотности тока.

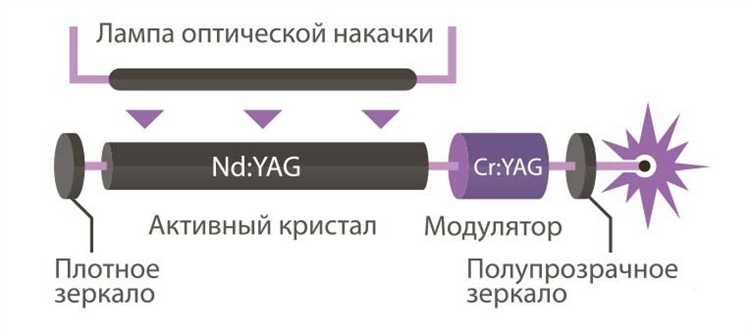

В твердотельных лазерах, таких как рубиновый или Nd:YAG, используется оптическая накачка с помощью вспышек или мощных диодов. Спектральное соответствие между спектром излучения источника и полосой поглощения рабочего тела определяет эффективность возбуждения. Для Nd:YAG лазера критична плотность мощности накачки в диапазоне 808–810 нм, где поглощение наиболее интенсивно.

В волоконных лазерах инверсия достигается через диодную накачку в сердцевину активного волокна, где поглощение неодима или эрбия происходит на уровнях, обеспечивающих метастабильность. Необходима высокая однородность распределения накачки вдоль волокна, чтобы избежать тепловых и нелинейных эффектов, снижающих качество излучения.

Для достижения устойчивой инверсии важно учитывать параметры времени жизни уровней, вероятность вынужденных переходов и коэффициент поглощения накачивающего излучения. Недостаточная накачка приводит к выходу системы из режима усиления, а избыточная – к перегреву и деградации активной среды.

Какие параметры источника накачки влияют на стабильность генерации

Стабильность генерации лазерного излучения напрямую зависит от характеристик источника накачки. Ниже перечислены параметры, оказывающие наибольшее влияние на устойчивость работы лазера.

• Спектральная ширина. Чем уже спектр источника, тем выше вероятность согласования с линией поглощения активной среды. Широкий спектр снижает эффективность поглощения и приводит к флуктуациям мощности генерации.
• Мощность. Недостаточная мощность приводит к нестабильному запуску генерации, а её избыточность – к перегреву и повреждению компонентов. Требуется подбор с запасом не более 10–15% от порогового уровня.
• Модуляция мощности. Флуктуации или шумы на выходе источника вызывают пульсации выходного излучения. Уровень шумов должен быть ниже 0,5% от средней мощности.
• Пространственное распределение интенсивности. Неоднородности (например, кольцевой профиль вместо гауссова) ухудшают равномерность накачки и влияют на симметрию мод в резонаторе.
• Поляризация. Для некоторых активных сред требуется согласование поляризации накачки с направлением перехода. Несогласованность снижает коэффициент усиления.
• Стабильность положения пятна. Дрейф пучка относительно активной области приводит к снижению КПД и нестабильной генерации. Предельный допустимый дрейф – не более 10% от диаметра активной зоны.
• Температурный режим. Температурные колебания источника влияют на длину волны и спектр. Необходимо поддержание температуры с точностью ±0,1°C.

Контроль этих параметров позволяет минимизировать отклонения режима генерации и увеличить срок службы лазерной системы.

Почему режим накачки влияет на выходную мощность лазера

Режим накачки определяет, насколько эффективно осуществляется возбуждение активной среды. От параметров накачки – мощности, длительности импульса, частоты повторения – напрямую зависит плотность инверсии населённостей, без которой генерация невозможна.

При непрерывной накачке важно избегать перегрева кристаллов или газа: избыток тепла снижает квантовый выход, изменяет распределение энергии и может вызвать деструкцию оптических компонентов. В импульсных режимах требуется синхронизация длительности импульса с временем жизни возбужденного состояния – если импульс слишком короткий, возбуждение неэффективно; если слишком длинный – энергия рассеивается до начала генерации.

Для твердотельных лазеров типичной является накачка импульсами длительностью от 100 нс до 1 мкс с пиковой мощностью порядка десятков киловатт. При таких параметрах достигается насыщение уровня и эффективное преобразование энергии накачки в лазерное излучение.

В диодной накачке важно подбирать длину волны источника в пределах ширины полосы поглощения активной среды. Смещение на 5–10 нм может снизить коэффициент поглощения в несколько раз, что снижает выходную мощность.

Оптимальный режим накачки всегда зависит от конкретной конфигурации: теплопроводности среды, добротности резонатора, скорости выноса энергии. Пренебрежение этими параметрами снижает КПД и ограничивает пиковую мощность генерации.

Как тепловые эффекты, вызванные накачкой, влияют на работу лазера

Рост температуры вызывает тепловое расширение и изменение показателя преломления, что ведёт к эффекту термальной линзы. При значительном нагреве нарушается устойчивость резонаторных мод, что снижает выходную мощность и стабильность генерации. Для минимизации этого эффекта применяют активное охлаждение и материалы с низким коэффициентом теплового расширения.

Высокая температура ускоряет нерадиационные процессы релаксации в активной среде, уменьшая квантовый выход и увеличивая порог возбуждения. Для снижения таких потерь выбирают среды с высокой теплопроводностью и оптимизируют режим накачки, уменьшая локальную плотность мощности.

Резкое повышение температуры может привести к термическому разрушению активного элемента. Практика показывает, что стабильная работа достигается при ограничении температуры среды до 50–70 °C, в зависимости от используемых материалов и конструкции лазера.

Рекомендации включают равномерное распределение накачки, использование теплоотводов с высокой эффективностью и мониторинг температуры в реальном времени для своевременной коррекции режима работы. Такой подход позволяет сохранить стабильность спектра и увеличить срок службы лазера.

Как реализуется импульсная накачка в твердотельных лазерах

Импульсная накачка в твердотельных лазерах строится на кратковременной подаче энергии для достижения высокого уровня инверсии населенностей активной среды. Основные способы импульсной накачки включают светодиодные, лазерные и ламповые источники с управляемой длительностью импульса.

Ключевые этапы реализации импульсной накачки:

1. Выбор источника накачки:
   • Вспышечные лампы – обеспечивают мощность до нескольких килоампер в импульсе длительностью от десятков до сотен микросекунд.
   • Светодиодные массивы – применяются для маломощных систем с импульсами от наносекунд до микросекунд.
   • Лазерные диоды – обеспечивают точную модуляцию и короткие импульсы с длительностью до нескольких наносекунд.
2. Формирование и контроль импульса:
   • Использование высоковольтных конденсаторных накопителей для формирования импульсов тока.
   • Синхронизация подачи энергии с системой управления для минимизации потерь и перегрева активной среды.
   • Регулировка длительности импульса в диапазоне 10–500 микросекунд для оптимизации инверсии.
3. Оптимизация передачи энергии:
   • Применение оптических систем с высокой пропускной способностью для равномерного распределения света по активной среде.
   • Использование отражающих поверхностей и конденсоров для повышения эффективности накачки.
   • Охлаждение накачивающего элемента для поддержания стабильных рабочих условий.

Для устойчивой работы твердотельного лазера при импульсной накачке необходимо обеспечить:

• Соответствие мощности и длительности импульса характеристикам активной среды.
• Минимизацию тепловых нагрузок, чтобы избежать деформаций и снижения эффективности излучения.
• Точное управление частотой повторения импульсов для предотвращения накопления тепла.

Реализация импульсной накачки с указанными параметрами позволяет достигать высоких пиковых мощностей лазерного излучения при сохранении стабильности и долговечности твердотельных лазеров.

Проблемы согласования спектра накачки с рабочим переходом лазерной среды

Эффективность лазерного излучения напрямую зависит от перекрытия спектра накачки с поглощающими переходами активной среды. Несоответствие длины волны возбуждающего излучения и полосы поглощения снижает коэффициент поглощения, увеличивает потери и снижает выходную мощность лазера.

В твердотельных лазерах, таких как неодимовые и эрбиевые, спектр накачки обычно узок, но колеблется в диапазоне 0,8–1,1 мкм. При этом рабочий переход активной ионизации имеет фиксированную длину волны, что требует точной подстройки излучателя накачки. Даже смещение на 5–10 нм приводит к снижению поглощения на 20–30%.

Использование диодных лазеров с узким спектром излучения и температурной стабилизацией помогает минимизировать несоответствие. При этом важна калибровка температурного режима, так как смещение длины волны диода примерно на 0,3 нм на градус Цельсия влияет на поглощение активной среды.

В газовых лазерах спектр накачки часто шире, что требует применения фильтров или селективных элементов для предотвращения возбуждения нежелательных переходов. Отсутствие селекции снижает селективность накачки, увеличивает тепловыделение и ухудшает качество пучка.

Рекомендация – проводить спектральный анализ накачивающего источника и активной среды перед сборкой лазера. Использование спектрометров с разрешением не хуже 0,1 нм позволит выявить отклонения и скорректировать параметры излучения. При необходимости применять оптические фильтры или фазовые элементы для подстройки спектра накачки.

В волоконных и полупроводниковых лазерах проблемы согласования усугубляются нелинейными эффектами и изменением спектра излучения при увеличении мощности. Следует контролировать температурный режим и режим работы источника, чтобы минимизировать дрейф длины волны и сохранить оптимальное совпадение спектров.

Таким образом, точное согласование спектров накачки и рабочего перехода является ключевым условием повышения КПД и стабильности лазерных систем. Его решение требует системного подхода к выбору и настройке компонентов на всех этапах проектирования и эксплуатации.

Вопрос-ответ:

Что такое принцип накачки в лазерах и как он работает?

Принцип накачки — это способ передачи энергии в активную среду лазера для создания необходимого населённого состояния частиц, которое позволяет получить усиление света. Энергия поступает в среду через электрический ток, световое излучение или химические реакции, вызывая возбуждение атомов или молекул. Возбужденные частицы переходят в более высокий энергетический уровень, а при возвращении в исходное состояние излучают фотон. Таким образом, накачка создаёт условия для генерации когерентного светового потока.

Почему накачка считается важным этапом в работе лазера?

Без накачки невозможно добиться превышения числа возбужденных частиц над числом находящихся в основном состоянии, что называется инверсией населённости. Эта инверсия необходима для усиления света в активной среде, иначе процесс генерации лазерного излучения не начнётся. Поэтому правильный выбор и реализация способа накачки напрямую влияет на мощность, стабильность и качество луча лазера.

Какие существуют методы накачки лазеров и в чем их различия?

Основные методы накачки — это электрическая, оптическая и химическая. Электрическая накачка применяется в газовых и полупроводниковых лазерах: через активную среду пропускают электрический ток. Оптическая накачка предполагает подачу энергии с помощью внешнего источника света, например, ламп или других лазеров. Химическая накачка базируется на выделении энергии в результате химической реакции. Выбор метода зависит от типа лазера, требуемых характеристик и условий эксплуатации.

Как накачка влияет на характеристики лазерного излучения?

Накачка определяет плотность возбужденных частиц и, соответственно, степень усиления света в активной среде. Интенсивность и стабильность подачи энергии влияют на мощность луча, ширину спектра и коэффициент когерентности. Например, нестабильная накачка может приводить к пульсациям или изменению длины волны излучения. Поэтому контроль параметров накачки помогает получить лазер с нужными свойствами.

Что происходит в активной среде лазера во время процесса накачки?

При накачке в активной среде происходит перевод частиц (атомов, молекул или ионов) в возбужденное состояние с более высокой энергией. Когда накоплено достаточное количество таких частиц, создаётся инверсия населённости — ситуация, при которой больше частиц находится в возбужденном состоянии, чем в основном. Это приводит к усилению света, так как при спонтанном или вынужденном излучении один фотон вызывает излучение других с такой же фазой и направлением, формируя лазерный луч.
