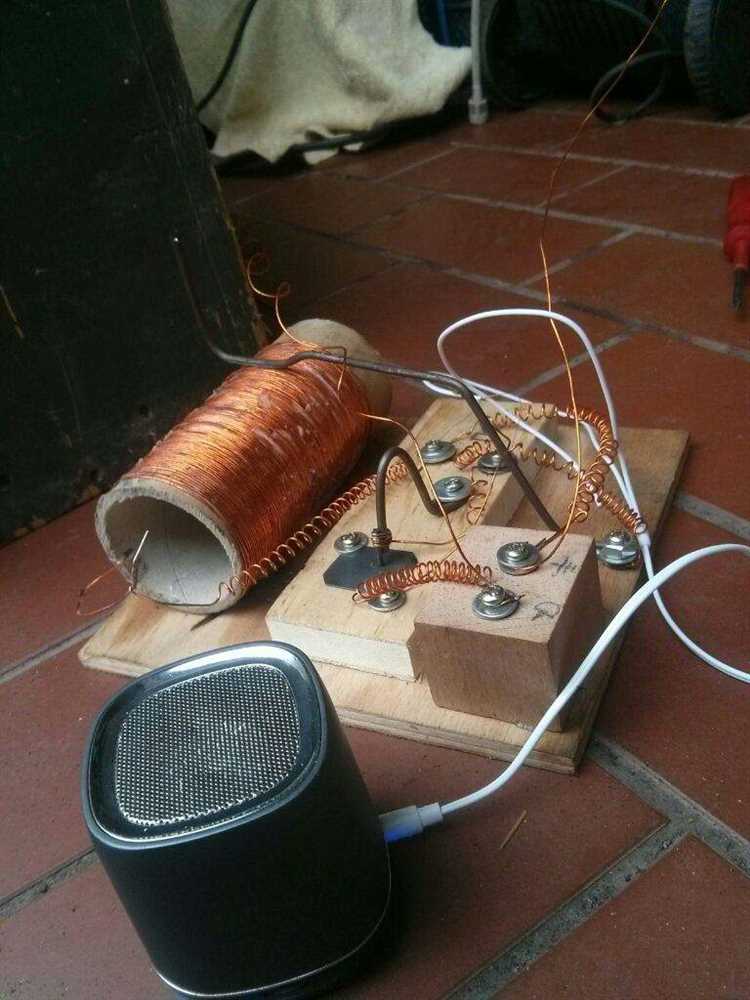

Собрать полноценную радиостанцию в домашних условиях – задача, требующая точности, понимания работы радиочастотной аппаратуры и внимательного выбора компонентов. Основу конструкции составляет передатчик, приёмник, антенна и источник питания. Каждый из этих узлов можно собрать из доступных радиодеталей, большинство которых продаются в специализированных магазинах или доступны от старой бытовой техники.
Передатчик для КВ-диапазона (3–30 МГц) можно построить на транзисторе типа КТ315 или на более мощном КТ610 для увеличения дальности. В схему обязательно входят кварцевый генератор, усилитель мощности и фильтр низких частот для подавления гармоник. Выходная мощность в 5–10 Вт обеспечит устойчивую связь на расстоянии до 300 км при хороших условиях прохождения сигнала.

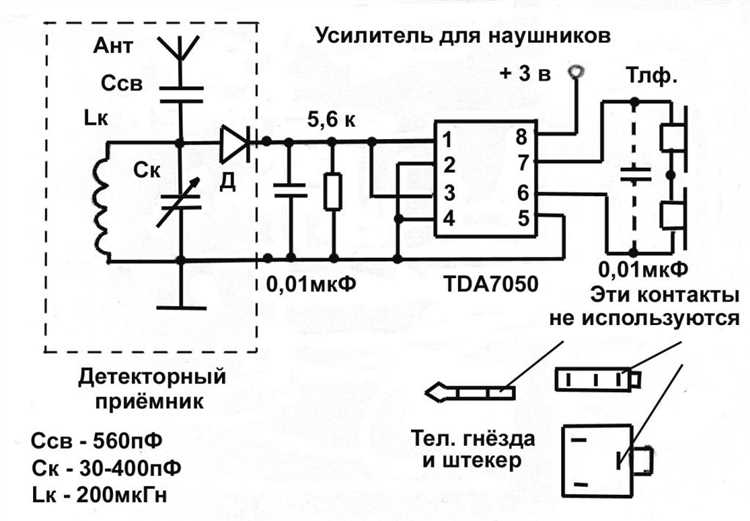

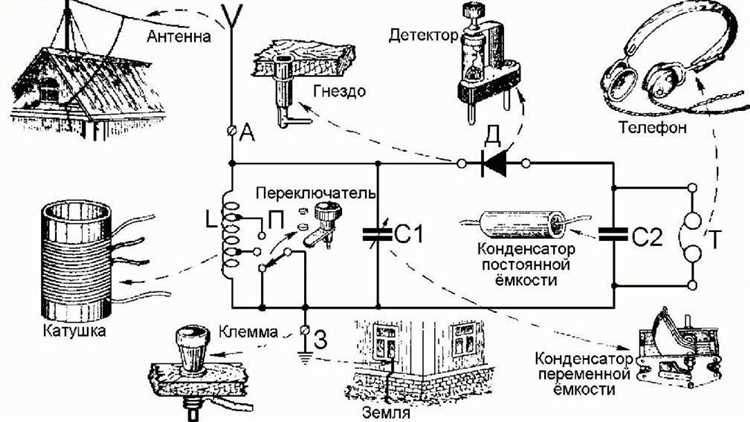

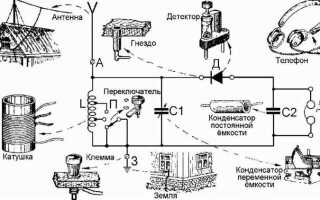

Приёмник проще всего реализовать на супергетеродинной схеме с промежуточной частотой 465 кГц. Это обеспечит хорошую селективность и стабильную работу. Для приёма SSB-сигналов потребуется гетеродин с плавной подстройкой, а для декодирования цифровых форматов (например, FT8) – подключение к компьютеру через звуковую карту.
Антенна – критически важный элемент. Самодельная дипольная антенна длиной 20 метров, установленная на высоте не менее 5 метров, обеспечит качественный приём и передачу в КВ-диапазоне. Для оптимальной работы необходимо точно настроить длину плечей и использовать согласующее устройство, например, П-контур.
Источник питания должен быть стабилизированным. Блок питания на 12 В с током не менее 3 А подойдёт для большинства маломощных передатчиков. При использовании усилителя мощности необходимо учитывать увеличенное энергопотребление и обеспечить качественное охлаждение.
Сборка радиостанции – это не только технический процесс, но и способ развить практические навыки в электронике, радиотехнике и связи. Правильная настройка и тестирование – обязательный этап, от которого зависит эффективность всей конструкции.
Выбор диапазона частот и целей использования радиостанции
Перед сборкой радиостанции необходимо определить конкретную задачу: связь на малые дистанции в городской среде, дальнобойная связь в полевых условиях или, например, мониторинг авиационных частот. От этого зависит выбор диапазона.
Для локальной связи в пределах нескольких километров подойдут диапазоны VHF (144–146 МГц) и UHF (430–440 МГц). Эти частоты обеспечивают устойчивую передачу в городской застройке, хорошо работают с компактными антеннами и подходят для переносных устройств. Для этого требуется лицензия радиолюбителя 3 категории и соблюдение стандартов работы в FM.
Если требуется связь на десятки или сотни километров, следует рассматривать КВ-диапазоны (3–30 МГц). Наиболее популярны 7 МГц (40-метровый) и 14 МГц (20-метровый) диапазоны – они обеспечивают стабильную связь днём и ночью при соответствующей антенне. Для работы здесь необходим позывной и знание правил международной радиосвязи.
Для мониторинга воздушного движения используется диапазон 118–137 МГц (AM-модуляция), а для морской связи – 156–174 МГц. Эти диапазоны только для приёма, передача в них запрещена без специальных разрешений.
Перед выбором частоты важно учитывать легальность использования. Часть диапазонов доступна без регистрации только для прослушивания. Самодельные передатчики нельзя использовать на гражданских и служебных частотах – за это предусмотрена административная и уголовная ответственность.
Определите радиус действия, тип местности, наличие помех и требования к оборудованию. Это позволит избежать бесполезных затрат и обеспечить стабильную работу радиостанции в заданных условиях.
Необходимые компоненты: от трансивера до антенны
Базовый элемент – трансивер. Для любительской радиостанции подойдут модели диапазона HF, например, Yaesu FT-818 или самодельные на базе схем с DDS-генератором. При самостоятельной сборке важны фильтры: полосовые на ВЧ и УВЧ, а также ПЧ-фильтр с кварцевыми резонаторами на частоту 8,867 МГц.
Источник питания – стабилизированный блок на 13,8 В с током не менее 3 А. Лабораторные блоки с защитой от короткого замыкания предпочтительнее. При использовании аккумуляторов (например, LiFePO4) необходим понижающий преобразователь с током 5–7 А.
Микрофон должен иметь согласованный импеданс с входом трансивера (обычно 600 Ом). Для CW-режима необходим манипулятор – желательно электронный с возможностью регулировки скорости передачи.
Антенна выбирается под рабочий диапазон. Для 40 метров – инвертед-V с плечами по 10,5 м и питанием через симметрирующее устройство (балун 1:1). Коаксиальный кабель – RG-58 до 10 м, при большей длине – RG-213. КСВ-метр обязателен для настройки, предпочтительно с возможностью измерения на нескольких частотах.
Заземление – отдельный провод сечением не менее 4 мм², подключённый к металлическому штырю длиной от 1,5 м, вбитому в грунт. Без него увеличиваются паразитные помехи и ухудшается эффективность антенны.
Для устойчивой работы необходим аттенюатор – резистивный или Pi-образный на входе приёмника. Это защищает от перегрузки при сильных сигналах поблизости.
Фильтры по питанию (дроссели + керамические конденсаторы) предотвращают наводки от бытовой техники. Особенно актуально при работе в городской среде.

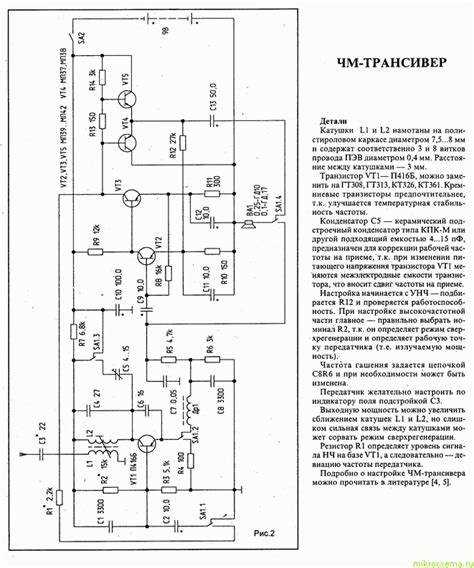

Сборка передатчика на базе доступных радиодеталей
Передатчик собирается по схеме с амплитудной модуляцией на частоту 1–10 МГц. Основу схемы составляет генератор на транзисторе типа КТ315. Для формирования стабильной несущей частоты используется кварцевый резонатор на 3,5795 МГц. Конденсатор в цепи коллектора – 47 пФ, а в базе – 22 пФ. Резисторы: база – 10 кОм, коллектор – 1 кОм, эмиттер – 470 Ом. Питание – 9 В от стабилизированного блока питания.
Усиление сигнала достигается каскадом на транзисторе КТ3102. На его вход подаётся сигнал от микрофона через разделительный конденсатор 1 мкФ. Резистор смещения – 4,7 кОм, в цепи эмиттера – 680 Ом. Модуляция осуществляется через трансформатор связи с первичной обмоткой 200 витков ПЭЛ 0,2 мм и вторичной – 50 витков.
Контур передающего каскада настраивается на нужную частоту с помощью катушки из 20 витков провода ПЭЛ 0,5 мм на оправке 10 мм и подстроечного конденсатора 10–50 пФ. Антенна подключается через согласующий П-образный фильтр с индуктивностью 1,5 мкГн и конденсаторами по 100 пФ.
Передатчик должен быть экранирован в металлическом корпусе для подавления паразитных излучений. Все соединения выполняются короткими проводами. Перед первым включением проверяется отсутствие КЗ и корректность полярности электролитических конденсаторов. Частота и стабильность сигнала проверяются с помощью частотомера или осциллографа.
Настройка и подключение антенны под выбранный диапазон
Эффективная работа самодельной радиостанции невозможна без точной настройки антенны под используемый частотный диапазон. В первую очередь необходимо определить рабочую длину волны по формуле λ = 300 / f, где λ – длина волны в метрах, f – частота в МГц. Например, для диапазона 144 МГц (2-метровый диапазон) длина волны составляет приблизительно 2,08 метра.
Исходя из длины волны, рассчитывается физическая длина антенны. Для четвертьволнового вертикального штыря (самый простой тип) длина элемента составляет λ / 4, т.е. около 52 см для 144 МГц. Необходимо учитывать коэффициент укорочения – для металлического штыря он приближается к 0,95, поэтому реальная длина элемента будет чуть меньше.
К антенне обязательно подключается согласующее устройство или применяются антенны с внутренним согласованием. Несогласованная антенна приводит к высоким значениям КСВ (коэффициента стоячей волны), что снижает эффективность передачи и может повредить передатчик. При КСВ выше 2,0 использование передатчика без аттенюатора категорически не рекомендуется.
Перед подключением кабеля проверяется его тип и длина. Для VHF и UHF используется кабель с волновым сопротивлением 50 Ом, например, RG-58 или RG-213. Общая длина кабеля должна быть минимальной во избежание потерь, особенно при работе на частотах выше 300 МГц.
Антенный разъём должен соответствовать выбранному кабелю и радиостанции. На практике часто применяются разъёмы типа BNC, PL-259 (UHF), либо N-тип – последний предпочтителен при мощностях свыше 50 Вт или частотах выше 500 МГц из-за лучших ВЧ-характеристик.
После физического подключения антенны необходимо измерить КСВ с помощью ВЧ-моста или антенного анализатора. При значении КСВ ниже 1,5 антенна считается настроенной. При отклонениях производится подстройка длины вибратора (в штыревой антенне – изменение длины штыря) или корректировка согласующего контура.
Размещение антенны оказывает критическое влияние: избегайте установки рядом с металлическими конструкциями, окнами с металлическим напылением, источниками электромагнитных помех. Оптимальное расстояние от земли – от 3 до 10 метров, в зависимости от типа антенны и рабочей частоты. При горизонтальной поляризации важно соблюдение ориентации векторного направления.
Финальный этап – испытание передачи и приём сигнала на контрольной частоте. При наличии помех или плохого приёма проверяется не только антенна, но и целостность кабеля, заземление и исправность согласующего устройства.
Организация питания радиостанции в домашних условиях
Надёжное питание – ключ к стабильной работе радиостанции. В домашних условиях можно использовать несколько источников питания, но важно учитывать особенности каждого из них, чтобы обеспечить устойчивое напряжение и исключить помехи в тракте приёма и передачи.
- Стабилизированный блок питания. Оптимальный выбор – импульсный БП с выходным напряжением 13,8 В и током не менее 10 А. Он должен иметь защиту от перегрузки и короткого замыкания. Для самодельных конструкций рекомендуется использовать модуль на базе LM338 с радиатором и вентилятором охлаждения.
- Автомобильный аккумулятор. Подходит как резервный источник. Используется с понижающим DC-DC преобразователем, если оборудование требует строго 13,8 В. Следует предусмотреть автоматическое отключение при снижении напряжения ниже 11 В для защиты батареи.
- ИБП (источник бесперебойного питания). Используется в связке с БП для обеспечения работы при отключении электроэнергии. ИБП должен быть с чистой синусоидой, иначе возможны помехи в приёмнике. Важно регулярно проверять состояние аккумулятора ИБП.
Питание следует разводить экранированным многожильным кабелем сечением не менее 2,5 мм², длина провода – минимальная, чтобы снизить падение напряжения. Все соединения – через клеммники или разъёмы типа Anderson Powerpole. При параллельном подключении нескольких источников – использовать диоды Шоттки на каждом входе для исключения обратных токов.
Не размещайте блок питания вблизи радиостанции. Минимальное расстояние – 1 метр. Корпус БП должен быть заземлён, а кабели – проложены вдали от антенн и ВЧ-тракта. Для подавления высокочастотных помех – использовать ферритовые кольца на проводах питания.
Проверка работоспособности и устранение возможных неисправностей
После сборки радиостанции необходимо тщательно проверить её работоспособность, чтобы избежать неполадок в дальнейшем. Для начала подключите станцию к источнику питания и проведите первичную настройку. Используйте вольтметр для проверки напряжения на основных узлах схемы, таких как антенна, усилитель и передатчик.
Если сигнал не передаётся, первым шагом будет проверка антенны. Убедитесь, что она правильно подключена и не повреждена. Используйте измеритель стоячей волны (КСВ-метр) для проверки соответствия импеданса антенны с импедансом передатчика. Высокий коэффициент стоячей волны может указывать на неисправности в антенне или её неправильную установку.
Если напряжение на усилителе или передатчике нестабильно, это может свидетельствовать о проблемах в блоке питания. Проверьте все соединения и провода на наличие коррозии или повреждений. Используйте мультиметр для проверки целостности цепи и исправности элементов, таких как конденсаторы и диоды. При необходимости замените неисправные компоненты.
Другим частым источником неисправностей является неправильная настройка частот. Убедитесь, что генератор работает на заданной частоте. Если сигнал ослаблен или искажен, проверьте настройки фильтров и согласующих элементов. Иногда причиной могут быть перегрузки усилителя или плохая настройка демодулятора.
При проверке приёмника, обратите внимание на уровень шума. Если на приёмном конце сигнал слишком слабый или зашумлённый, проверьте антенну на повреждения и качество подключения. Использование экранированных кабелей и правильное заземление поможет снизить влияние внешних помех.
Регулярно проводите техническое обслуживание: очищайте соединения от окисления, проверяйте герметичность корпусов и исправность механических элементов. Для предотвращения перегрева и других перегрузок используйте радиаторы и системы охлаждения на высоковольтных узлах.
Получение позывного и соблюдение требований радиочастотного законодательства
Перед тем как приступить к сборке радиостанции, важно учитывать требования радиочастотного законодательства. Для работы с радиочастотами, будь то радиостанция, или передатчик, необходима регистрация и получение позывного. Этот процесс регулируется Федеральным агентством связи, которое занимается распределением радиочастотных ресурсов в стране.
Первым шагом является подача заявки на использование радиочастот. В заявке указываются технические характеристики устройства, частотный диапазон, планируемая зона покрытия и мощность передатчика. Важно, чтобы ваше оборудование не вызывало помех существующим службам и не нарушало правила распределения частот. Для получения позывного необходимо подтверждение от Роскомнадзора о том, что радиостанция будет работать в рамках разрешённого диапазона.
После получения разрешения на использование частоты, вам будет выдан позывной. Это уникальный идентификатор вашей радиостанции, который необходимо указывать в эфире при передаче данных. Нарушение правил использования радиочастот может привести к штрафам и отключению оборудования, поэтому следите за соблюдением всех норм.
В процессе работы важно учитывать ещё несколько факторов. Во-первых, необходимо проверять частотный план и избегать использования частот, занятых другими службами. Во-вторых, соблюдение технических характеристик передатчика крайне важно для предотвращения помех. Некоторые виды радиостанций требуют наличия лицензии, которая выдается на основании анализа возможных воздействий на соседние системы.
Если вы собираете радиостанцию для личных или исследовательских целей, ознакомьтесь с местными законодательными нормами, поскольку требования могут варьироваться в зависимости от региона. В случае использования мощных передатчиков или работы на определённых частотах может понадобиться более глубокая проверка и более строгие условия регистрации.
Наконец, после получения позывного следует учитывать обязательства по периодической проверке состояния оборудования и передаваемых сигналов. Это позволяет минимизировать риски нарушения законодательства и обеспечить безопасность работы радиостанции.
Вопрос-ответ:
Какие материалы мне понадобятся для сборки радиостанции своими руками?
Для создания радиостанции потребуется несколько основных компонентов: корпус для установки всех частей, антенна для приёма и передачи сигнала, радиочастотный усилитель, трансивер для работы с радиочастотами, фильтры для снижения помех, источник питания, а также элементы для подключения, такие как разъёмы, провода и платы. Важно выбрать качественные материалы для улучшения работы устройства и обеспечения его долговечности.
Какой тип антенны лучше использовать для самодельной радиостанции?
Тип антенны зависит от того, для каких целей будет использоваться радиостанция. Для общих целей подходят простые дипольные антенны или антенны с вертикальным расположением. Они обеспечивают хороший приём и передачу на средних и длинных волнах. Для более узкоспециализированных задач, например, для работы на высоких частотах, могут потребоваться другие конструкции, такие как штыревые антенны или тарелки для спутниковой связи.
Как правильно настроить самодельную радиостанцию?
Настройка радиостанции начинается с проверки подключения всех элементов и обеспечения стабильного питания. Затем следует настроить частотный диапазон, установить нужную мощность передачи и протестировать сигнал на разных частотах. Для настройки чувствительности приёмника и фильтров можно использовать специальные тестовые сигналы или устройство для калибровки. Важно также проверять работу антенны и следить за качеством сигнала на разных дальностях.
Нужно ли иметь специальные знания в области радиотехники для сборки радиостанции?
Опыт в радиотехнике будет полезен, однако для сборки радиостанции своими руками не обязательно быть специалистом. Большую часть знаний можно получить из учебных материалов и видеоруководств. Важно понимать базовые принципы работы радиочастотных устройств, таких как усилители, фильтры и антенны. Если вы новичок, можно начать с простых схем и постепенно осваивать более сложные конструкции.
Какие источники питания подойдут для самодельной радиостанции?
Для питания радиостанции обычно используются источники постоянного тока с напряжением 12 В или 24 В, которые подходят для большинства радиоустройств. Можно использовать автомобильные аккумуляторы, специализированные блоки питания или преобразователи напряжения. Главное — обеспечить стабильное и безопасное питание для всех компонентов радиостанции, чтобы избежать перегрузок и повреждения элементов.
Какие материалы и инструменты понадобятся для создания радиостанции своими руками?
Для сборки радиостанции потребуется несколько ключевых компонентов. В первую очередь, вам понадобятся радиокомпоненты, такие как антенна, приёмник, трансивер и усилитель мощности. Также потребуются схемы для сборки, которые можно найти в интернете или в специализированных книгах по радиотехнике. Среди инструментов вам пригодятся паяльник, отвертки, мультиметр для измерения напряжения и тока, а также различные соединители и проводники. Для более точной настройки потребуется генератор сигналов и осциллограф, если вы хотите проводить тестирование и оптимизацию работы устройства. Понадобится также корпус для радиостанции, чтобы защитить внутренние компоненты от внешних воздействий.
Как правильно настроить радиостанцию после сборки, чтобы она работала стабильно?
Настройка радиостанции — важный этап после сборки. В первую очередь, нужно проверить все соединения, чтобы убедиться, что нет коротких замыканий или неправильных подключений. Затем установите антенну на оптимальную высоту для улучшения приёма и передачи сигналов. После этого проверьте работу радиостанции на разных частотах с помощью генератора сигналов. Подстройте частоту и мощность передатчика для минимизации помех и достижения стабильной связи. Для точной настройки также полезно использовать осциллограф, чтобы проверить качество сигнала. Не забывайте о настройке фильтров для защиты от нежелательных радиопомех. Важно тщательно протестировать устройство, прежде чем использовать его на полной мощности.
