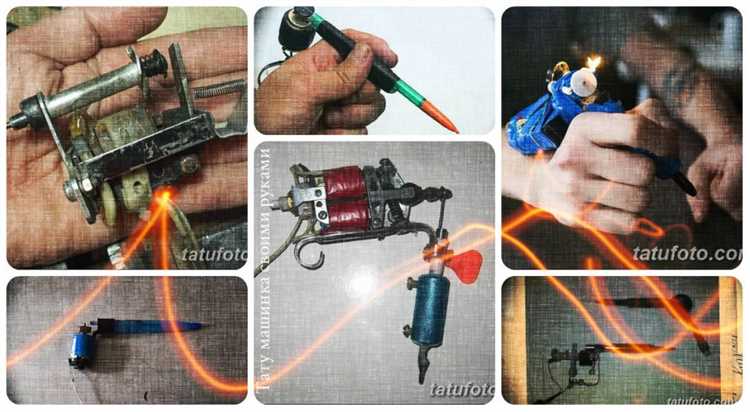

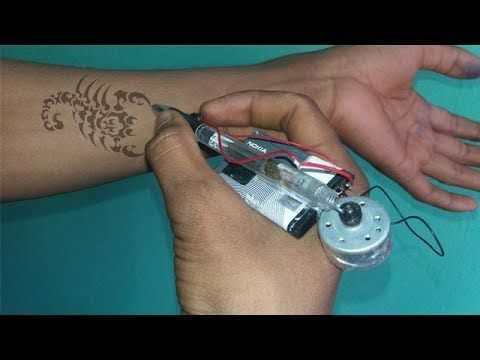

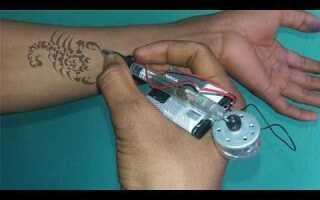

Тату машинка – это электромеханическое устройство, преобразующее электрический ток в механическое движение иглы. Для создания простой самодельной тату машинки потребуется минимум инструментов и комплектующих: электродвигатель с осью, катушка из медной проволоки, пружина, и небольшой источник питания на 6-9 В.
Основной принцип работы – колебательное движение иглы, которое обеспечивается магнитным полем в катушке. При подаче тока катушка притягивает якорь, а пружина возвращает его в исходное положение. Для изготовления катушки используют проволоку с диаметром 0,3-0,4 мм, наматывая её на ферромагнитный сердечник от 50 до 100 витков.
Для корпуса подходит легкий металлический каркас или плотный пластик, способный удерживать детали без деформаций. Электродвигатель с валом служит основой для крепления иглы и передает движение, а источник питания желательно снабдить регулятором напряжения для контроля скорости хода иглы.

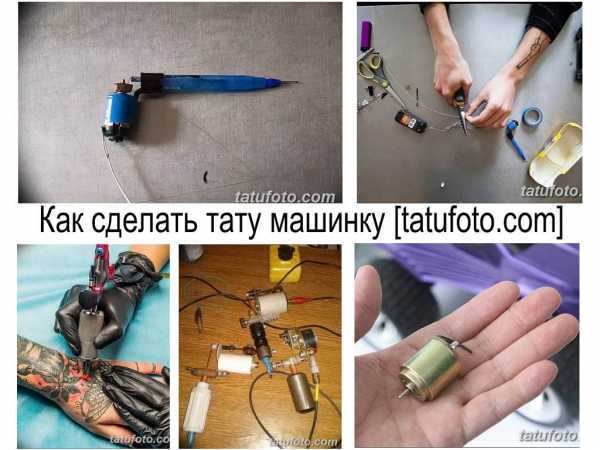

Выбор и подготовка деталей для тату машинки

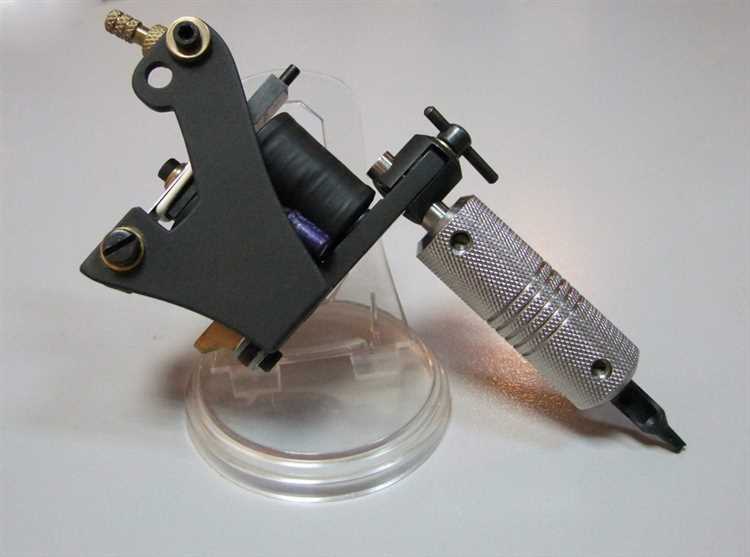

Основные компоненты – электромагнитные катушки, металлическая рама, армирующий стержень (арматура), игла и источник питания. Для катушек оптимально использовать проволоку с медным покрытием диаметром 0,4–0,5 мм, намотав не менее 100 витков, что обеспечивает достаточную силу тяги. Раму лучше взять из нержавеющей стали или алюминия толщиной около 3 мм – такие материалы минимизируют вибрацию и увеличивают срок службы.
Арматура должна быть ровной и гладкой, длиной примерно 40–50 мм, с полировкой концов для точного контакта с катушками. Иглы выбирайте из нержавеющей стали, длиной от 30 до 40 мм и диаметром 0,35–0,4 мм, подходящим для выбранного стиля татуировки. Источник питания должен обеспечивать стабильное напряжение 6–12 В и ток до 1 А для плавной работы машины без перегрева.
Перед сборкой все металлические детали нужно тщательно обезжирить спиртом, удалить окалину и проверить контактные поверхности на отсутствие заусенцев. Проволоку для катушек рекомендуется предварительно протестировать мультиметром на целостность и равномерность сопротивления. Раму и арматуру важно подогнать под выбранный размер иглы и закрепить элементы так, чтобы исключить люфт и обеспечить стабильное движение.
Создание основы корпуса из подручных материалов
Для корпуса простой тату машинки оптимально использовать плотный пластик или дерево толщиной не менее 5 мм. Например, подойдет кусок пластиковой разделочной доски или фанеры толщиной 6 мм. Размер основы – около 6×4 см, чтобы обеспечить достаточную площадь для крепления всех деталей и удобство в работе.
Вырежьте основу с помощью ножовки по дереву или лобзика. Края необходимо тщательно обработать наждачной бумагой с зернистостью 120–180, чтобы избежать заусенцев, способных повредить провода или кожу.
Для крепления катушки и иглы проделайте отверстия диаметром 2–3 мм в заранее размеченных местах. Отверстия делают с помощью сверла по металлу или тонкого гвоздя, закрепленного в дрели. Рекомендуется просверлить два отверстия под винты для надежной фиксации катушки.
Если используется пластиковая основа, отверстия лучше просверливать на низких оборотах, чтобы пластик не расплавился. При работе с деревом после сверления места отверстий обработайте мелкой шкуркой, чтобы избежать сколов и заусенцев.
Для повышения жесткости и уменьшения вибраций можно усилить корпус наклеиванием слоя тонкого алюминиевого листа толщиной 0,5 мм. Лист вырезают по размеру основы и приклеивают на эпоксидный клей или двухсторонний скотч с высокой адгезией.
Подключение электромагнита для управления иглой
Электромагнит – ключевой элемент тату машинки, который отвечает за движение иглы. Правильное подключение обеспечивает стабильную работу и точность ходов.
- Выбор электромагнита: Используйте катушку с сопротивлением 3–5 Ом, рассчитанную на напряжение 6–12 В. Мощность должна быть достаточной для быстрого срабатывания без перегрева.
- Схема подключения:
- Регулировка зазора: Между якорем электромагнита и сердечником должен быть минимальный зазор (~0.1 мм). Это обеспечивает максимальную силу притяжения и четкое движение иглы.
- Проверка работы: При подаче напряжения якорь должен быстро притягиваться к сердечнику и возвращаться в исходное положение при размыкании цепи.
- Использование стабилизатора тока: Для равномерного хода и предотвращения перегрева рекомендуют включать резистор мощностью 2-5 Вт последовательно с катушкой.
Корректное подключение и настройка электромагнита обеспечивают стабильность движения иглы и качество татуировки.

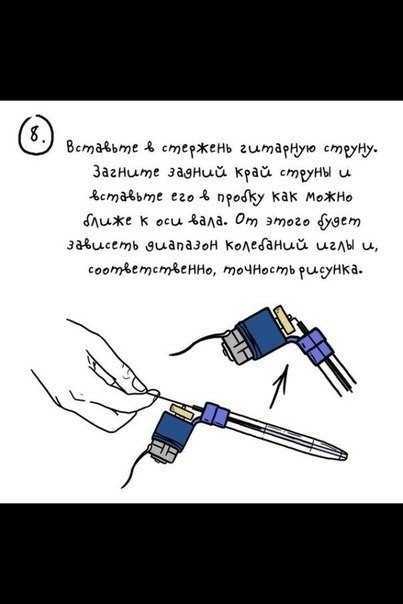

Сборка и крепление игловода с иглой
Игловод представляет собой металлическую трубку диаметром 1,5–2 мм и длиной 30–40 мм. Перед установкой его необходимо тщательно очистить и обезжирить, чтобы избежать заеданий иглы. Иглу выбирайте с диаметром 0,25–0,35 мм, подходящим для татуировки, и обрезайте по длине так, чтобы при полной установке игла выступала из игловода на 2–3 мм.
Для крепления игловода используйте специальный держатель или изготовьте фиксатор из резинового кольца диаметром 10–12 мм, которое плотно охватывает трубку и фиксируется в раме машинки. При отсутствии резинки можно применить тонкую металлическую скобу, аккуратно прижимающую игловод к движущемуся элементу механизма. Важно обеспечить отсутствие люфта и жесткость фиксации, чтобы игла двигалась строго вертикально и без перекосов.
Иглу вставляйте в игловод с минимальным усилием, фиксируя ее таким образом, чтобы игла не болталась внутри трубки, но и не была зажата слишком сильно, что может привести к заеданию. Для дополнительной фиксации иглы можно использовать тонкую каплю клея или небольшое количество термоклея на выходном конце игловода, избегая попадания внутрь трубки.
После установки проверьте ход иглы: при механическом ходе она должна выходить из игловода ровно на 2–3 мм и возвращаться без перекосов и заеданий. Регулируйте положение игловода и закрепляйте, ориентируясь на плавность движения и стабильность фиксации.
Подключение и настройка питания для машинки
Для питания самодельной тату машинки требуется источник с постоянным напряжением 6–12 В. Оптимально использовать адаптер или аккумулятор с выходом 9 В, так как это обеспечивает баланс между мощностью и контролем.
Подключайте питание через двухконтактный разъем или напрямую к контактам катушки. Провода должны быть качественными, с сечением не менее 0,5 мм², чтобы избежать падения напряжения и перегрева.
Перед включением проверьте полярность: «плюс» к положительной клемме катушки, «минус» к отрицательной. Неверное подключение может привести к выходу из строя катушки.
Рекомендуется установить между источником питания и машинкой стабилизатор напряжения или дроссель, чтобы снизить пульсации и шумы, влияющие на стабильность работы иглы.
Для регулировки силы удара используйте реостат или потенциометр в цепи питания. Значение сопротивления подбирается экспериментально, обычно в диапазоне 1–5 кОм.
После подключения включите питание и измерьте напряжение мультиметром непосредственно на катушке. Оно должно соответствовать заявленному уровню с допуском ±0,2 В.
Избегайте длительной работы на максимальном напряжении, чтобы не перегревать катушку и не сокращать срок службы устройства.

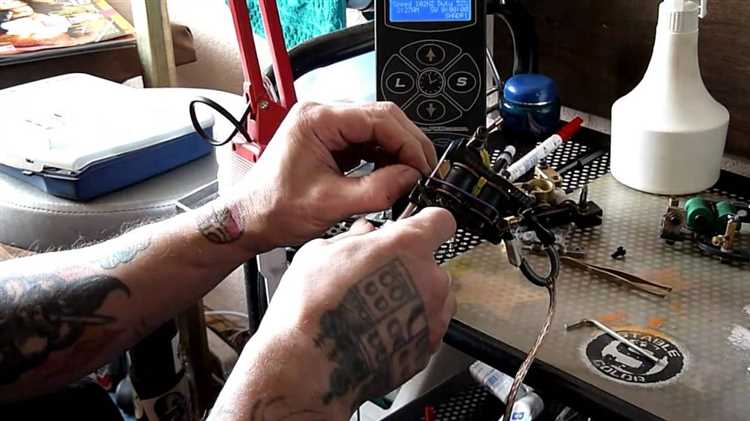

Регулировка хода иглы для правильной работы
Оптимальная длина хода иглы в самодельной тату машинке составляет от 2,5 до 3,5 мм. Слишком короткий ход не обеспечит достаточного проникновения пигмента, а слишком длинный приведёт к травмированию кожи и быстрому износу оборудования.
Для точной регулировки используйте линейку или штангенциркуль. Отмерьте расстояние от нижнего положения иглы до её максимального верхнего подъёма при работе механизма. Корректируйте ход изменением положения контактной пружины или амортизирующей прокладки под игловодителем.
Практический совет: начните с хода около 3 мм, затем проведите тест на синтетической коже или плотной ткани. Если пигмент ложится нерегулярно или кожа травмируется слишком сильно, уменьшите ход на 0,2–0,3 мм и повторите тест.
Важно фиксировать движение иглы так, чтобы она не «болталась» в игловодителе, но при этом легко возвращалась в исходное положение под действием пружины. Если игла заедает, ослабьте зажим или замените пружину на менее жёсткую.
Регулярная проверка хода и его корректировка после нескольких часов работы обеспечит стабильность результата и продлит срок службы машинки.
Тестирование работоспособности собранной машинки
После сборки тату машинки необходимо тщательно проверить её работоспособность перед использованием на коже.
- Проверка подключения и питания:
- Подключите питание 6–9 В постоянного тока (обычно подходит адаптер или аккумулятор).
- Убедитесь, что ток не превышает 1 А, чтобы не повредить катушку и контакты.
- Обратите внимание на отсутствие искр и перегрева проводов при включении.
- Тестирование работы электромагнита и иглы:
- Включите питание – якорь должен начать вибрировать с частотой около 50–60 Гц (проверяется на слух и зрительно).
- Игла должна плавно и быстро двигаться вверх-вниз без заеданий и задержек.
- Если движение рывками или слишком слабое – отрегулируйте натяжение пружины или расстояние между контактами.
- Контроль длины хода иглы:
- Оптимальный ход иглы – 2–3 мм, измеряется линейкой или визуально на движущейся игле.
- Слишком короткий ход снизит качество прокола, слишком длинный увеличит травматичность кожи.
- Регулируйте ход за счет положения ограничителя или длины пружины.
- Тест на шум и вибрации корпуса:
- Машинка должна работать с умеренным шумом, без скрежета или стука деталей.
- Излишние вибрации указывают на неплотную сборку или деформацию частей.
- Проверьте все крепежные элементы и устраните люфты.
- Испытание на бумаге или искусственной коже:
- Перед использованием на настоящей коже сделайте несколько проколов на плотной бумаге или силиконовом материале.
- Оцените равномерность проникновения и глубину проколов.
- При необходимости дополнительно отрегулируйте натяжение пружины и напряжение питания.
Регулярно проверяйте температуру катушки и качество контактов в процессе работы, чтобы избежать перегрева и сбоев. Такой системный подход гарантирует стабильную работу тату машинки и безопасность при нанесении татуировок.
Уход и обслуживание самодельной тату машинки
Регулярная очистка деталей обеспечивает стабильную работу и долговечность устройства. После каждого сеанса снимайте иглу и игловодитель, промывайте их в 70% изопропиловом спирте. Основной корпус и катушки протирайте безворсовой салфеткой, смоченной в спирте, избегая попадания жидкости на электромагниты.
Смажьте ось якоря тонким слоем силиконового масла или специальной смазки для электроинструментов не реже одного раза в месяц. Избегайте густых масел, которые могут притягивать пыль и грязь, ухудшая ход якоря.
Проверяйте натяжение пружин каждую неделю. Если пружина ослаблена, замените ее на аналогичную по толщине и длине, чтобы сохранить корректную частоту ударов и амплитуду хода иглы.
Обязательно контролируйте плотность соединений проводов и контактов. Ослабленные контакты вызывают перебои и нестабильную работу. При необходимости пропаяйте их с использованием флюса без кислот для предотвращения коррозии.
Храните машинку в сухом, прохладном месте, защищенном от пыли и прямого солнечного света. Используйте жесткий контейнер с поролоном, чтобы избежать механических повреждений при транспортировке.
Перед каждым использованием проверяйте работу электрической части – подавайте питание и слушайте ровный ритм без прерываний или скрежета. Несвоевременный ремонт электромагнитов и якоря приводит к серьезным поломкам и ухудшению качества татуировки.
Вопрос-ответ:
Какие основные детали нужны для сборки простой тату машинки дома?
Для создания простой тату машинки понадобятся: электромагнит, металлическая рамка (или основание), пружина, якорь, игла или держатель иглы, кнопка для включения и питание (обычно аккумулятор или адаптер). Также важно иметь изолированные провода для подключения и крепежные элементы, чтобы собрать конструкцию устойчиво.
Как подключить электромагнит к источнику питания правильно, чтобы машинка работала стабильно?
Электромагнит нужно подключать к источнику питания так, чтобы он получил постоянный и стабильный ток. Обычно используют адаптер с напряжением около 6-9 В. Провода от электромагнита соединяют с кнопкой включения, а затем — к питанию. Важно проверить полярность и качество контактов, чтобы избежать перебоев и перегрева. Желательно использовать провода с изоляцией и закрепить соединения при помощи пайки или надежных зажимов.
Можно ли использовать подручные материалы для изготовления рамки и пружины, и на что обращать внимание при выборе?
Да, рамку можно сделать из прочного металла, например, из листовой стали или алюминия, вырезав и согнув его в нужную форму. Пружину иногда берут от старых механических устройств, например, от ручек или часов. Главное — чтобы пружина была упругой и имела правильную длину, чтобы создавать необходимое усилие для движения якоря. Материалы должны быть достаточно прочными и устойчивыми к вибрации, иначе машинка будет работать нестабильно или быстро выйдет из строя.
Какие ошибки чаще всего допускают при самостоятельной сборке тату машинки и как их избежать?
Одна из распространённых ошибок — неправильное крепление пружины, из-за чего игла двигается с перебоями или слишком слабо. Также часто неправильно подключают электромагнит, что приводит к слабому току или короткому замыканию. Недостаточно надежное крепление иглы и плохой контакт проводов тоже снижают эффективность работы. Чтобы избежать проблем, важно внимательно проверять каждое соединение, выбирать качественные детали и тестировать машинку на небольших нагрузках перед полноценной работой.
