Как установить откидной механизм на пластиковое окно

Стандартное поворотное открывание окна не всегда удобно. В условиях ограниченного пространства или необходимости проветривания без сквозняка установка откидного механизма становится рациональным решением. Это особенно актуально для кухонь, ванных комнат и помещений с малыми габаритами, где требуется контролируемая вентиляция при сохранении безопасности.

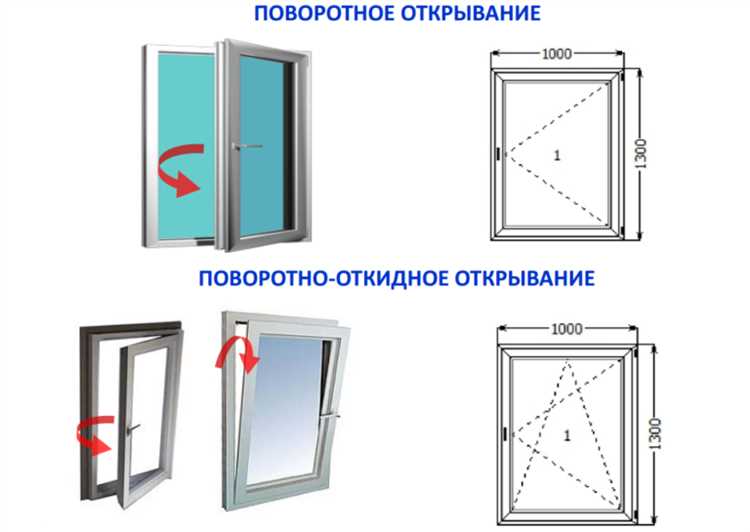

Переоборудование пластикового окна под поворотно-откидной режим требует замены или доукомплектации фурнитуры. В большинстве случаев используются универсальные комплекты, совместимые с профилями Rehau, KBE, Veka и другими популярными системами. Перед покупкой важно определить тип петель, глубину створки и наличие еврофальца. Неправильный подбор комплекта приведет к перекосу створки или невозможности её фиксации в нужном положении.

Для установки понадобятся шестигранный ключ (обычно 4 мм), крестовая отвёртка, угольник и строительный уровень. Процесс включает демонтаж старых элементов, установку ножниц, откидного механизма и регулировку прижима. Отдельное внимание стоит уделить положению ответных планок – они должны точно соответствовать геометрии створки, иначе возможна потеря герметичности.

Практический совет: если окно более 5 лет в эксплуатации, рекомендуется заменить не только фурнитуру, но и уплотнитель. Это улучшит тепло- и звукоизоляционные свойства, особенно в зимний период. Уплотнительная резина теряет эластичность со временем, что может негативно сказаться на функционировании нового механизма.

Как выбрать совместимый откидной механизм для конкретной модели окна

Перед покупкой необходимо точно определить тип фурнитуры, установленной на окне. На раме или створке, как правило, имеется маркировка производителя: Roto, Siegenia, Maco, Winkhaus или другой. От нее зависит форма, шаг и диаметр крепежных отверстий, а также совместимость с конкретными рамами.

Измерьте ширину и высоту створки. Стандартные откидные механизмы рассчитаны на створки до 1600 мм в высоту и до 1000 мм в ширину. При превышении этих параметров требуется усиленная фурнитура, рассчитанная на большую массу створки.

Проверьте глубину притвора створки. Это расстояние влияет на длину запорной цапфы и возможность корректной фиксации в закрытом положении. У разных моделей профиля этот параметр варьируется.

Сравните конфигурацию ответных планок и петель. Несовпадение по геометрии или расстояниям между отверстиями приведёт к невозможности установки без доработки.

Учитывайте сторону открывания: механизмы делятся на правые и левые. При ошибке потребуется полный демонтаж и замена на противоположную модель.

При подборе заменителя вместо оригинальной фурнитуры учитывайте профиль створки (например, Rehau, KBE, Veka), поскольку даже при совпадении по типу и размерам посадочные места могут не совпасть.

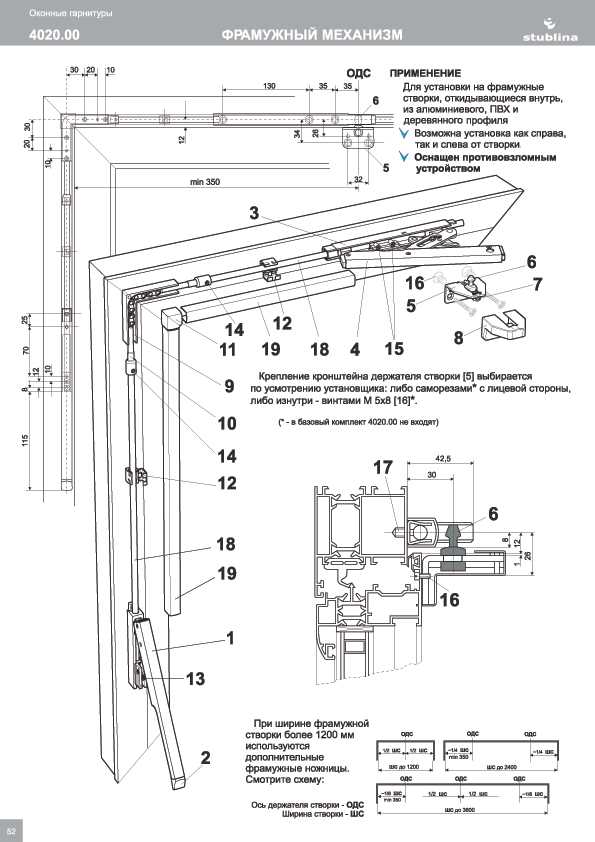

Избегайте универсальных решений без точных замеров. Лучше использовать каталоги от производителя фурнитуры с указанием артикулов и совместимости с системами ПВХ-профилей.

Необходимые инструменты и комплектующие для установки механизма

Для корректного монтажа откидного механизма на пластиковое окно потребуется подготовить точный набор инструментов и комплектующих. Неправильно подобранные элементы приведут к некорректной работе створки или поломке фурнитуры.

• Откидной механизм (верхняя и нижняя петли, ножницы, ответные планки) – подбирается под конкретный профиль ПВХ-системы и тип открывания.
• Отвертка крестовая или шуруповерт с битами PZ2 и PH2 – для закручивания саморезов в металлические части профиля.
• Шестигранный ключ 4 мм – для регулировки фурнитуры после установки.
• Рулетка и маркер – для точной разметки мест крепления элементов.
• Сверла по металлу диаметром 3–4 мм – используются при необходимости просверлить отверстия под саморезы в армирующем профиле.
• Саморезы 3,9×13 мм или 4,2×16 мм – для фиксации фурнитурных элементов, длина подбирается в зависимости от толщины армирования.
• Пластиковые или металлические ответные планки – должны соответствовать выбранной фурнитуре и конфигурации створки.
• Изолента или малярный скотч – временно фиксируют детали перед окончательным монтажом.

Перед началом установки рекомендуется убедиться, что комплект фурнитуры полностью укомплектован, все элементы подходят к конкретной оконной системе и не имеют повреждений. Несовместимость деталей приведет к зазорам, перекосам и нарушению герметичности створки.

Подготовка пластикового окна к установке откидной фурнитуры

Перед установкой откидного механизма необходимо полностью демонтировать старую ручку и при необходимости снять створку. Для этого откройте окно, поверните декоративную накладку петли на 90°, после чего поднимите створку вверх и аккуратно снимите её с нижней петли.

Проверьте геометрию створки и рамы. Если обнаружены перекосы, устраните их регулировочными винтами на петлях или с помощью прокладок. Неровности могут привести к неправильной работе фурнитуры.

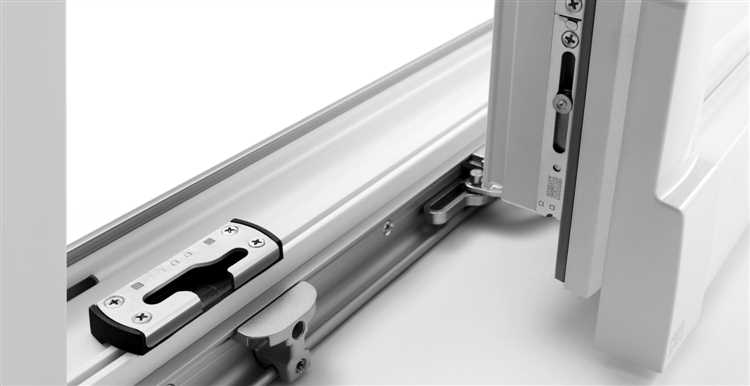

Очистите паз под фурнитуру от грязи, пыли и старей смазки. Используйте сухую ветошь или мягкую щетку. При наличии старой фурнитуры удалите все элементы: цапфы, ответные планки, направляющие.

Измерьте размеры створки. Длина вертикального и горизонтального профиля определяет необходимое количество элементов откидного комплекта. Проверьте соответствие новых деталей типу профиля: не все механизмы совместимы с каждым производителем окон.

Подготовьте крепёжные отверстия. Разметку ведите строго по монтажной схеме от производителя фурнитуры. Используйте дрель с ограничителем глубины, чтобы не повредить внутренние камеры профиля. Диаметр сверла должен соответствовать саморезам, как правило – 2,5–3 мм.

Убедитесь в исправности уплотнителя. Если он повреждён или утратил эластичность, замените его до установки новой фурнитуры. Это обеспечит герметичность и корректную работу механизма.

Все инструменты – шуруповёрт, шестигранники, крестообразная отвёртка, дрель – должны быть под рукой. Работы выполняйте при плюсовой температуре, чтобы избежать хрупкости пластика.

Пошаговая разметка крепёжных точек на створке и раме

Перед разметкой створку необходимо снять с петель и уложить на ровную поверхность. Все измерения производятся по заводским швам профиля, исключая погрешности по изгибам или наклонам поверхности.

1. Измерьте расстояние от верхнего угла створки вниз – отступ 10–15 мм от края. Это будет первая точка крепления ножниц механизма.
2. Отметьте центр крепёжного отверстия карандашом или маркером, избегая смещений.
3. Вторую точку нанесите на расстоянии, соответствующем длине монтажной планки ножниц (обычно 200–250 мм), строго по горизонтали.
4. На раме отметьте точку установки ответной части. Совмещайте её с осью крепления ножниц при закрытом положении створки. Убедитесь, что ось совпадает по высоте.
5. Проверьте разметку по уровню. Небольшое отклонение приведёт к перекосу створки после монтажа.
6. При использовании универсального механизма с дополнительным прижимом добавьте точку разметки снизу створки, отступив 15 мм вверх от нижнего края.
7. После разметки приложите детали механизма к точкам крепления и проверьте совпадение отверстий с метками. При необходимости скорректируйте разметку до сверления.

Используйте только острые центрировочные инструменты. Не применяйте саморезы до завершения сверловки – это может сместить механизм от намеченной линии.

Установка и фиксация откидного механизма на створке окна

Перед установкой необходимо снять створку с петель. Для этого откройте окно в поворотном режиме, нажмите на фиксатор верхней петли, затем аккуратно поднимите створку вверх и снимите её с нижней оси.

На внутренней части створки размечаются посадочные места под уголковый переключатель, ножницы и ответные планки. Расстояние от края створки до центра крепёжных отверстий элементов фурнитуры должно соответствовать технической карте производителя, обычно 10–13 мм.

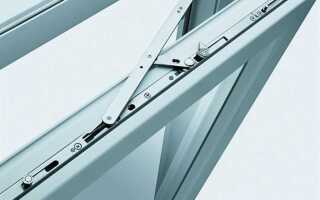

Крепление ножниц осуществляется саморезами 3,5×35 мм через монтажные отверстия. Ножницы вставляются в паз профиля и фиксируются так, чтобы подвижная часть свободно перемещалась вдоль створки. При установке следите, чтобы механизм не перекосился – это приведёт к заеданию при открывании.

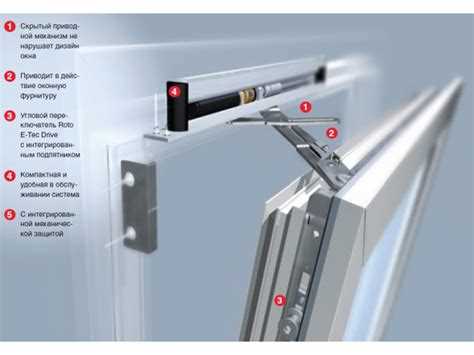

Переключатель устанавливается в верхний угол створки напротив ножниц. Он соединяется с передающим элементом откидного механизма и закрепляется саморезами. Не допускается чрезмерное затягивание – это деформирует профиль.

После установки фурнитуры створка навешивается обратно. Проверяется работа всех режимов: поворот, откидывание и закрытие. При необходимости проводится регулировка винтов на ножницах и цапфах для плотного прилегания и корректной работы всех положений.

Регулировка положения створки после монтажа откидной системы

После установки откидного механизма створка может сместиться по вертикали или горизонтали. Чтобы устранить перекос, сначала закрывают окно и оценивают зазоры по периметру. Если створка задевает раму или неплотно прилегает, приступают к регулировке.

Регулировка по горизонтали осуществляется с помощью шестигранного ключа (чаще всего 4 мм), который вставляется в боковое отверстие нижней петли. Поворот ключа по часовой стрелке смещает створку к петле, против – от неё. Этот способ позволяет сдвинуть створку на 2–3 мм.

Для корректировки вертикального положения используют регулировочный винт в нижней петле, расположенный сверху. Поворот ключа по часовой стрелке приподнимает створку, против – опускает. Диапазон перемещения – до 4 мм.

Если створка неплотно прилегает по верхнему краю, регулируется верхняя ножница. Вращая винт, расположенный сбоку крепления, можно изменить прижим в верхней части. При слабом прижиме по всей высоте створки дополнительно настраивают цапфы. Их положение влияет на степень давления створки к раме в закрытом положении.

Все регулировки проводят поочерёдно, с постоянной проверкой положения створки и плотности прилегания. Инструмент должен подходить по размеру, чтобы не повредить винты. Работы выполняются при плотно закрытом окне для точной оценки результата.

Проверка работы механизма и устранение возможных перекосов

Основные признаки перекоса – неплотное прилегание по периметру, перекошенное положение в проеме, трудности при запирании. Начинать следует с визуального осмотра: зазоры между рамой и створкой должны быть равномерными.

Для регулировки используйте шестигранный ключ 4 мм. Ниже указаны типовые точки регулировки:

После каждой регулировки повторно проверьте ход створки. Не допускается скрип, люфт или проседание. Если перекос сохраняется, проверьте правильность монтажа всего механизма и целостность фурнитуры. Изношенные элементы необходимо заменить.

Вопрос-ответ:

Можно ли установить откидной механизм на уже установленное пластиковое окно, или это делается только при заказе?

Установить откидной механизм можно и на уже установленное окно, хотя изначально такие функции чаще заказывают при покупке. Главное — убедиться, что конструкция рамы позволяет внести изменения, и подобрать подходящий комплект фурнитуры. Обычно это делают на окнах с поворотным открыванием. Придётся заменить петли, ручку и установить дополнительные элементы. Работу желательно поручить мастеру, особенно если нет опыта.

Сколько времени занимает установка откидного механизма на одно окно?

В среднем установка занимает от одного до двух часов. Всё зависит от конкретной конструкции окна, состояния фурнитуры и наличия необходимых инструментов. Если окно старое или ранее уже подвергалось доработкам, время может увеличиться. Опытный мастер справляется быстрее, особенно при наличии полного набора комплектующих.

Какие инструменты понадобятся для самостоятельной установки откидного механизма?

Понадобятся: набор шестигранников, крестовая и плоская отвертки, пассатижи, рулетка, уровень и, возможно, дрель с тонким сверлом для крепёжных элементов. Также стоит заранее подготовить инструкцию от производителя фурнитуры, так как порядок сборки может отличаться в зависимости от марки.

От чего зависит цена на установку откидного механизма?

Цена складывается из стоимости комплекта фурнитуры, сложности работы и расценок мастера. Фурнитура может стоить от 1000 до 3000 рублей в зависимости от бренда и типа окна. Работа обойдётся в среднем от 1500 до 3500 рублей. В сумме установка одного механизма может стоить 2500–6000 рублей.

Что даёт установка откидного механизма на окно, кроме проветривания?

Кроме проветривания, откидной механизм улучшает циркуляцию воздуха, снижает риск сквозняков, особенно зимой, и делает окно удобным для кратковременного открытия без полного распахивания. Также это повышает безопасность: ребёнок не сможет случайно открыть окно полностью. В некоторых случаях такой механизм может продлить срок службы фурнитуры, так как снимается часть нагрузки с петель при частичном открывании.

Можно ли установить откидной механизм на уже установленное глухое пластиковое окно, или для этого потребуется полная замена створки?

Установка откидного механизма на глухое пластиковое окно возможна, но требует определённой доработки. В большинстве случаев потребуется заменить стеклопакет и часть фурнитуры, так как глухая створка не предназначена для открывания. Также понадобится установка новой рамы или её частичная переделка. Это делается на месте, без демонтажа всего окна, но работа требует аккуратности и навыков. Иногда оказывается дешевле и проще заменить глухое окно на стандартную поворотно-откидную створку, особенно если окно старое или изначально не рассчитано на модификации. Перед началом работ стоит проконсультироваться с мастером, чтобы оценить техническую возможность переоборудования именно вашей конструкции.
