Как установить внешнюю розетку на стену

Как установить внешнюю розетку на стену

Внешняя розетка предназначена для подключения электрооборудования вне жилого помещения – на улице, в гараже, на балконе или в мастерской. Для ее монтажа необходима влагозащищенная конструкция, обеспечивающая безопасность эксплуатации при любых погодных условиях. Корпус розетки должен иметь степень защиты не ниже IP44, а проводка – выдерживать заявленную нагрузку.

Перед началом работы важно определить место установки, учитывая удобство подключения и минимальное расстояние до источника питания. Рекомендуется использовать медный провод с сечением не менее 2,5 мм² для розеток мощностью до 3,5 кВт. Электрическая цепь обязательно должна иметь устройство защитного отключения (УЗО) с током срабатывания 30 мА для предотвращения поражения электрическим током.

Монтаж внешней розетки включает подготовку поверхности, прокладку кабеля в защитном кожухе, установку подрозетника или монтажной коробки и подключение к электросети через автоматический выключатель. Все соединения необходимо выполнить с соблюдением нормативов ПУЭ и местных правил электробезопасности.

Выбор подходящего места для внешней розетки на стене

Правильное расположение розетки влияет на удобство эксплуатации и безопасность. Следует учитывать несколько ключевых факторов.

  • Высота установки: оптимально располагать розетку на высоте 30–50 см от земли. Это обеспечивает защиту от влаги при сильных осадках и удобство подключения.
  • Защита от прямого попадания влаги: розетка должна находиться под козырьком, навесом или другим защитным элементом фасада, чтобы исключить попадание дождя и снега непосредственно на корпус.
  • Удалённость от источников воды: держите розетку минимум в 1 м от водосточных труб, кранов и других потенциальных источников влаги для снижения риска короткого замыкания.
  • Доступность для подключения: выбирайте место, где удобно будет подключать удлинители и электроинструменты, без препятствий и лишних сгибов кабеля.
  • Отсутствие препятствий и механических воздействий: избегайте мест с интенсивным движением людей, транспорта или возможностью случайных ударов по корпусу розетки.
  • Совместимость с проводкой: место установки должно быть максимально близко к существующим силовым кабелям для сокращения длины проводки и снижения потерь напряжения.

При выборе обязательно проверяйте наличие заземления и возможность установки влагозащитного корпуса с уровнем защиты не ниже IP44.

Подготовка инструментов и материалов для монтажа розетки

Для установки внешней розетки потребуется набор специализированных инструментов и качественные материалы. Инструменты включают плоскую и крестовую отвертки с изолированными ручками для безопасной работы с электричеством, индикатор напряжения для проверки отсутствия тока, а также пассатижи и бокорезы для зачистки и резки проводов.

Необходима изоляционная лента ПВХ для дополнительной защиты соединений и кабельные стяжки для аккуратной фиксации проводов. Для крепления розетки к стене подготовьте перфоратор или дрель с набором сверл, соответствующих типу стены (бетон, кирпич, гипсокартон).

Материалы включают внешнюю розетку с классом защиты не ниже IP44, кабель с медными жилами с сечением не менее 2.5 мм², предназначенный для наружной установки, а также распределительную коробку для подключения проводов и обеспечения герметичности.

Все материалы должны иметь сертификаты соответствия и быть рассчитаны на необходимое напряжение и нагрузку. Перед началом монтажа проверьте целостность изоляции кабеля и убедитесь в наличии всех крепежных элементов, включая дюбеля и шурупы из нержавеющей стали.

Правила безопасности при работе с электропроводкой на улице

Правила безопасности при работе с электропроводкой на улице

Перед началом монтажа внешней розетки отключите напряжение в соответствующем участке электроцепи через распределительный щиток или автоматический выключатель.

Используйте только влагозащищённые и уличные кабели с маркировкой не ниже H07RN-F или аналогичной по ГОСТ, выдерживающей температурные колебания от -40°C до +50°C.

Все соединения и клеммы должны размещаться внутри герметичных распределительных коробок с классом защиты не ниже IP54. Розетки выбирайте с защитными крышками и степенью защиты IP44 и выше.

Монтажные работы проводите в сухую погоду, избегая дождя и повышенной влажности, чтобы исключить риск короткого замыкания и поражения электрическим током.

Для заземления наружных розеток используйте отдельный контур или убедитесь в исправности общего заземления, сопротивление которого не должно превышать 4 Ом.

Запрещается использовать металлические крепежи и детали без изоляции, контактирующие с проводкой, во избежание токов утечки и коррозии.

Все инструменты должны иметь изолированные рукоятки, а работы выполнять в резиновых перчатках, устойчивых к электрическому напряжению не ниже 1000 В.

После монтажа проверяйте исправность установки тестером напряжения и тестером на целостность цепи, включая заземление и автоматическую защиту.

Не допускайте самостоятельного изменения конструкции или применения компонентов без сертификатов и соответствия требованиям ГОСТ и ПУЭ для наружных электроустановок.

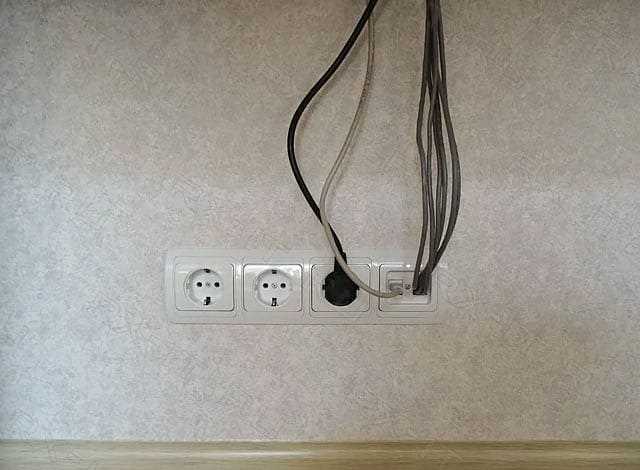

Монтаж коробки и крепление розетки на фасаде здания

Монтаж коробки и крепление розетки на фасаде здания

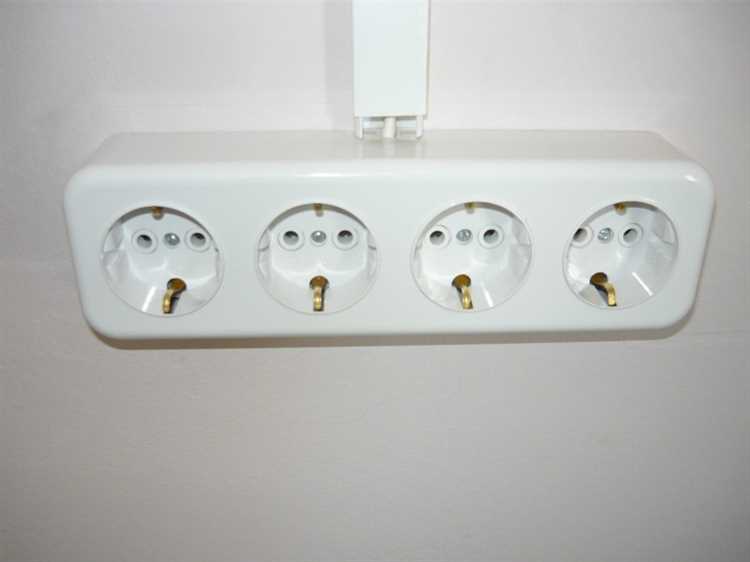

Для наружной установки розетки необходима герметичная монтажная коробка из влагостойкого материала – поликарбоната или ударопрочного пластика. Размер коробки должен соответствовать типу розетки, учитывая дополнительное пространство для удобного подключения проводов.

Коробку крепят к стене на дюбели и саморезы с шагом не более 25 см. Перед сверлением поверхность очищают и обезжиривают. Важно использовать ударное сверло и сверло по бетону или кирпичу, в зависимости от материала фасада.

Для уплотнения соединения коробки с фасадом применяется силиконовый или акриловый герметик, который предотвращает попадание влаги и пыли. При монтаже учитывают наклон верхней части коробки для стока воды.

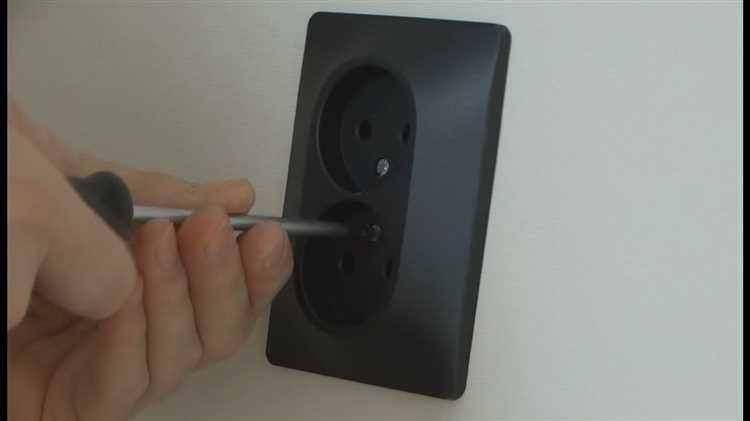

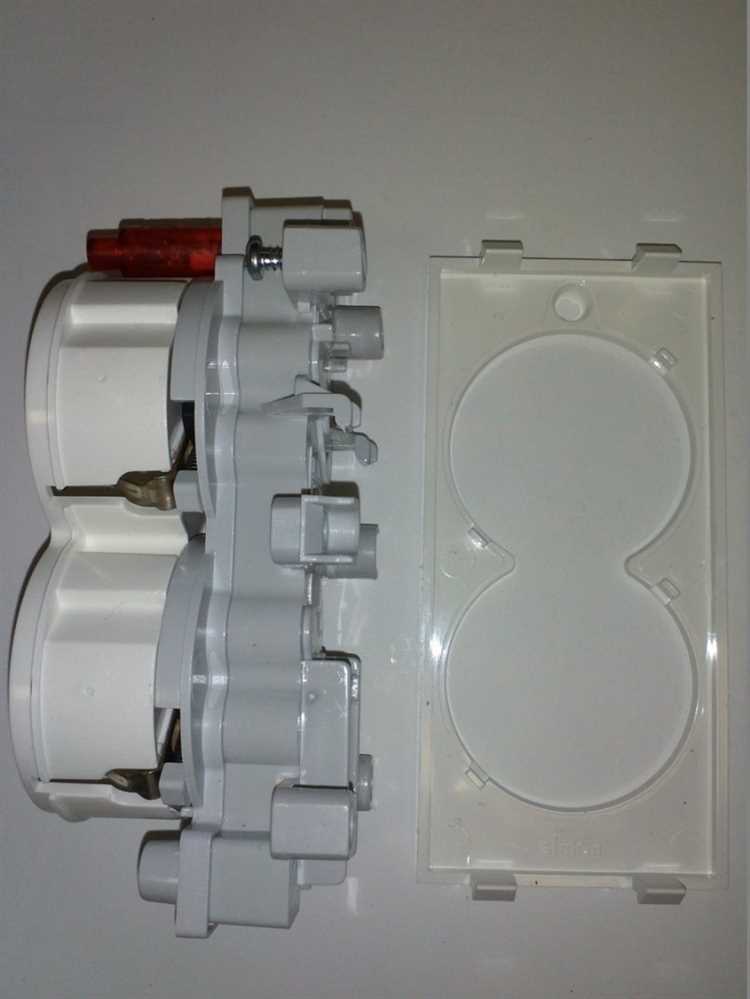

Крепление розетки внутри коробки осуществляется с помощью заводских винтов, обеспечивающих надежную фиксацию. Электрические контакты должны быть легко доступны, при этом кабели закрепляют с помощью кабельных зажимов или вводов с резиновыми уплотнителями.

После установки розетки проверяют герметичность, подают напряжение и проверяют работу с помощью тестера. Дополнительно рекомендуется установить защитную крышку с уплотнителем, чтобы исключить воздействие внешних факторов.

Прокладка электрокабеля от внутренней сети к внешней розетке

Прокладка электрокабеля от внутренней сети к внешней розетке

Для прокладки кабеля от внутренней электросети к внешней розетке рекомендуется использовать медный кабель с сечением не менее 2,5 мм², рассчитанный на нагрузку до 16 А и устойчивый к воздействию внешней среды (например, ПВС или ВВГнг-LS с защитной оболочкой). Длина кабеля должна быть минимально необходимой, чтобы избежать излишних потерь и возможных помех.

Перед началом работы следует отключить питание в распределительном щите и проверить отсутствие напряжения в точке подключения. Прокладку кабеля осуществляют по наружной стене здания с использованием пластиковых или металлических гофротруб, обеспечивающих защиту от механических повреждений и влаги. Гофротруба должна быть герметично закреплена с шагом 0,5–0,7 м, при этом места изгибов следует предусматривать с радиусом не менее 6–8 диаметров трубы.

Кабель заводится в помещение через отверстие в стене, обработанное уплотнителем из силиконового герметика или резинового манжета, предотвращающего попадание воды и пыли. Внутри помещения кабель подключается к внутреннему автомату через клеммную колодку или распределительную коробку с учетом правильной полярности фазного, нулевого и заземляющего проводников.

Для наружной розетки необходимо использовать влагозащитный корпус с классом защиты не ниже IP44. Подключение кабеля к розетке выполняется в соответствии с маркировкой клемм, при этом особое внимание уделяется надежности зажима проводников, чтобы избежать искрения и перегрева.

Подключение проводов к розетке согласно электросхеме

Подключение проводов к розетке согласно электросхеме

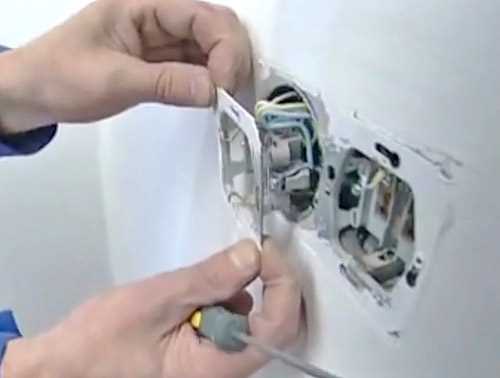

Для правильного подключения необходимо четко соблюдать расположение контактов на розетке: фаза (L), ноль (N) и защитный проводник (PE). Фазный провод подключается к клемме, обозначенной буквой L, нулевой – к N, а заземляющий – к клемме с символом заземления.

Перед началом работы убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра. Снимая изоляцию с проводов, длина оголенного участка должна составлять 8–10 мм для надежного контакта.

При использовании клемм типа «винт» тщательно затяните винты, избегая перетяжки, чтобы не повредить жилу. Для быстрозажимных клемм следует полностью вставить провод до упора.

Если провод многожильный, жилы необходимо спаять или использовать наконечники для обеспечения стабильного контакта и исключения ослабления при эксплуатации.

После подключения провода аккуратно уложите их внутри корпуса розетки, избегая перекручивания и натяжения. Закручивая крышку, контролируйте, чтобы изоляция не оказалась под винтами, предотвращая короткое замыкание.

Заключительный этап – проверка правильности подключения по электросхеме с помощью тестера или индикаторной отвертки. Неправильное подключение фазы и нуля ведет к некорректной работе и представляет угрозу безопасности.

Герметизация и защита розетки от влаги и пыли

Для надежной защиты внешней розетки от влаги и пыли применяют специализированные герметичные корпуса с классом защиты не ниже IP54. Влагозащищенные розетки оснащаются уплотнительными резиновыми прокладками вокруг крышки и места крепления к стене, что предотвращает проникновение влаги внутрь.

Обязательно используйте розетки с крышкой, закрывающей гнезда плотно и без люфта. Крышка должна фиксироваться в закрытом положении, чтобы исключить случайное открытие под воздействием ветра или вибрации.

Для дополнительной защиты стыков корпуса и кабеля применяют силиконовый герметик или монтажную пену с влагостойкими свойствами. Обратите внимание, что герметик должен быть электроизоляционным и не содержать растворителей, способных повредить пластиковые детали.

При установке кабеля в стену или коробку важно обеспечить надежный ввод с использованием кабельных сальников с уплотнительными кольцами, которые препятствуют проникновению влаги и пыли внутрь розетки и распределительной коробки.

Рекомендуется использовать розетки с антикоррозийным покрытием контактов и корпуса, особенно если монтаж происходит в условиях повышенной влажности или уличного воздуха с агрессивными химическими примесями.

Для защиты от пыли и насекомых дополнительно можно установить мелкоячеистую сетку или заглушки на вентиляционные отверстия корпуса, если они предусмотрены конструкцией.

Регулярный осмотр и очистка розетки от грязи и влаги значительно продлевают срок службы и снижают риск коротких замыканий.

Проверка работоспособности и правильности подключения внешней розетки

Проверка работоспособности и правильности подключения внешней розетки

После завершения монтажа необходимо провести проверку, чтобы исключить ошибки в подключении и предотвратить возможные аварийные ситуации. Проверка выполняется в несколько последовательных этапов.

  1. Отключите питание на вводном автомате, если оно ещё не отключено.
  2. Разберите корпус розетки и визуально оцените следующие моменты:
    • Фаза подключена к соответствующему клеммнику (обычно он подписан как L);
    • Ноль подключён к клемме N;
    • Заземление подключено к клемме с символом ⏚ или надписью PE;
    • Отсутствие оголённых участков провода вне клемм;
    • Крепление жил надёжное, без люфта.
  3. Включите питание на щитке и используйте индикаторную отвёртку:
    • Касаясь контакта фазы, отвёртка должна светиться;
    • На нуле и заземлении – индикатор оставаться неактивным.
  4. Проверьте напряжение мультиметром:
    • Между фазой и нулём должно быть ~220 В;
    • Между фазой и заземлением – также ~220 В;
    • Между нулём и заземлением – до 5 В, желательно менее 1 В.
  5. Подключите бытовой электроприбор с известной мощностью (например, лампу накаливания на 100 Вт) и убедитесь в его стабильной работе без мерцания или перебоев.

При любых отклонениях – неправильное напряжение, отсутствие заземления, искрение или запах гари – немедленно отключите питание и проверьте соединения повторно. Повторяющиеся проблемы требуют вызова квалифицированного электрика.
